内侧带状密封条 - 前门 - 左 ((拆卸和更换))
校正代码
1170020102
FRT
0.15
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将饰板固定到左前车门的螺栓(3 个) | ![]() 6 Nm (4.4 lbs-ft) |
|
重复使用 |
拆卸
- 打开左前车门,降下左前车窗。
- 拆下左侧高频扬声器。请参阅高音扬声器 - 前车门 - 左 ((拆卸和更换))。
- 拆下左前车门反光灯。请参阅车门反光灯 ((拆卸和更换))。
-

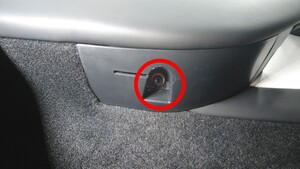

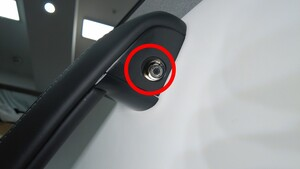

拆下将饰板固定到左前车门的螺栓(3 个)。
TIp推荐使用以下工具:
- T30 梅花套筒

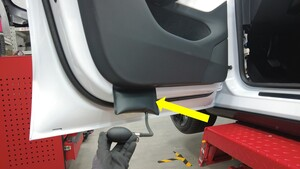

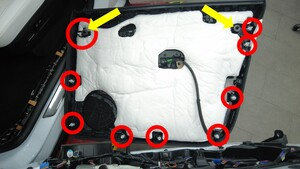

- 使用塑料饰板工具将可充气袋插入左前车门饰板左下角,然后向袋内充气,以松开左下卡子。
-

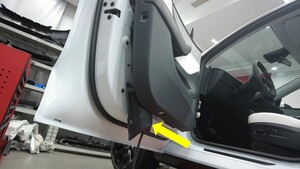

继续拉动,并从下至上松开饰板边缘的所有卡子。
警告请勿将饰板过远拉离车门,因为此时饰板仍通过连接器和线缆保持连接。
-
将左前车门饰板放置在有垫层且稳定的支撑面上。
警告请勿将饰板过远拉离车门,因为此时饰板仍通过连接器和线缆保持连接。

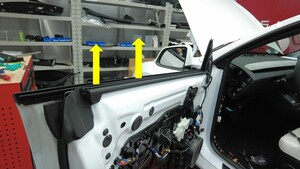

- 松开将左前车门内侧密封条固定到前车门封闭板上的卡子(3 个),然后向上拉起内侧密封条,将其松开。
安装
- 将左前车门内侧密封条向下压入左前车门。

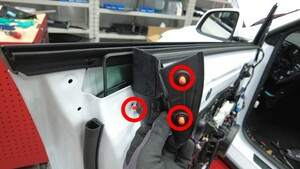

- 安装将左前车门内侧密封条固定到前车门封闭板的卡子(3 个)。

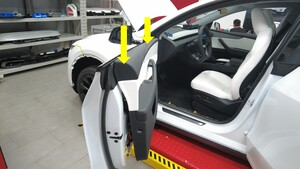

- 抬起饰板,轻轻按压左前车门内侧密封条,然后将饰板锁片与车门顶部边缘钩接。
-
紧固将饰板固定到车门的卡子。
注更换所有受损的卡子。
- 确保饰板装配紧固,不存在因卡子错位或弯曲而产生的缝隙。
-

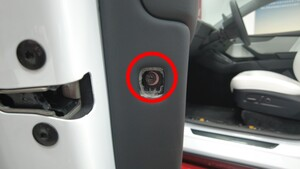

安装将饰板固定到左前车门的螺栓(3 个)。6 Nm (4.4 lbs-ft)警告确保正确紧固所有紧固件,不存在脱纹。TIp推荐使用以下工具:
- T30 梅花套筒
- 安装左前车门反光灯。请参阅车门反光灯 ((拆卸和更换))。
- 安装左侧高频扬声器。请参阅高音扬声器 - 前车门 - 左 ((拆卸和更换))。
- 关闭车门,检验车门手动释放杆功能,确认车门闩锁能够顺畅释放。
- 升起左前车窗,关闭车门。
