徽标 - 中文徽标特斯拉 ((拆卸和更换))

校正代码 1205010302 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1082477-04-A 对角切割器
  • 1049517-00-A 5 英寸硅酮叠缝滚压机
  • 1453028-00-A 徽标拆卸套件

拆卸

  1. 准备徽标拆卸工具 (1453028-00-A) 和约 24 英寸/60 厘米长的单丝线。
  2. 在鱼线两端分别打下活结,然后将活结挂在把手中心槽上。

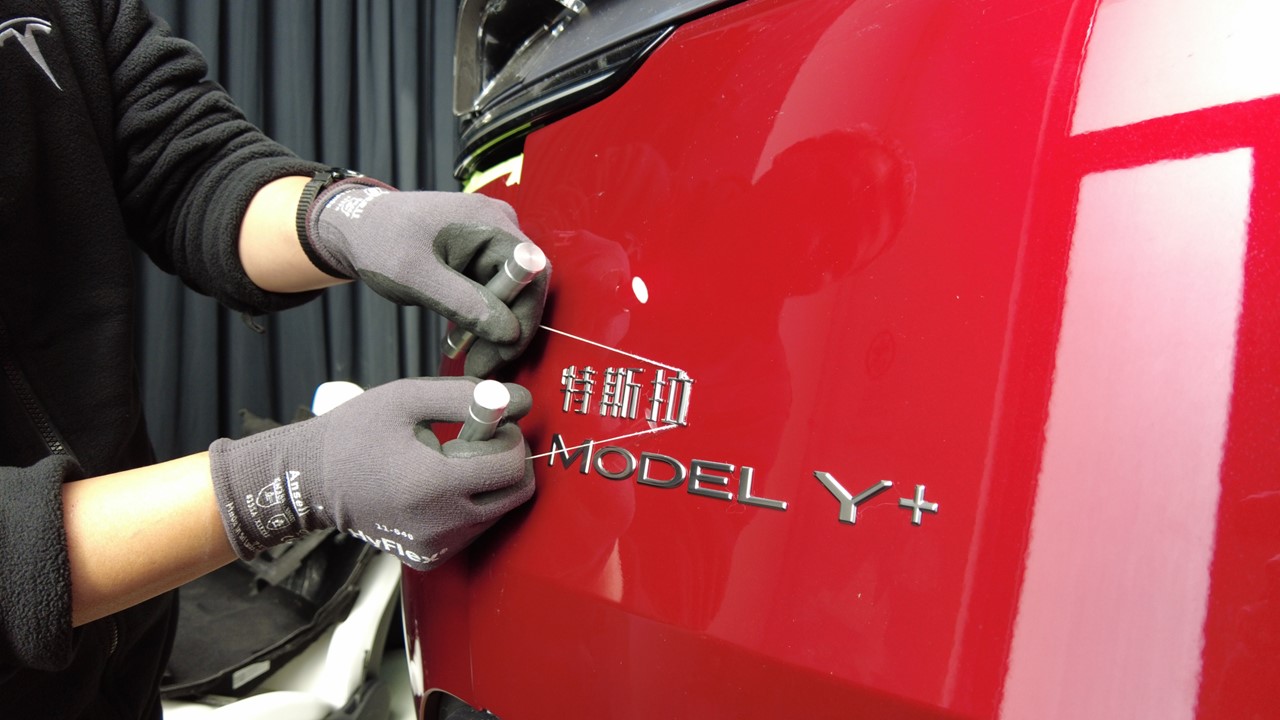

  3. 以拉锯的方式移动徽标拆卸工具,将中国 Tesla 徽标从掀背尾门盖板上分离。
  4. 使用异丙醇 (IPA) 湿巾清洁掀背尾门盖板左下侧表面残留的所有粘合剂和碎屑。

安装

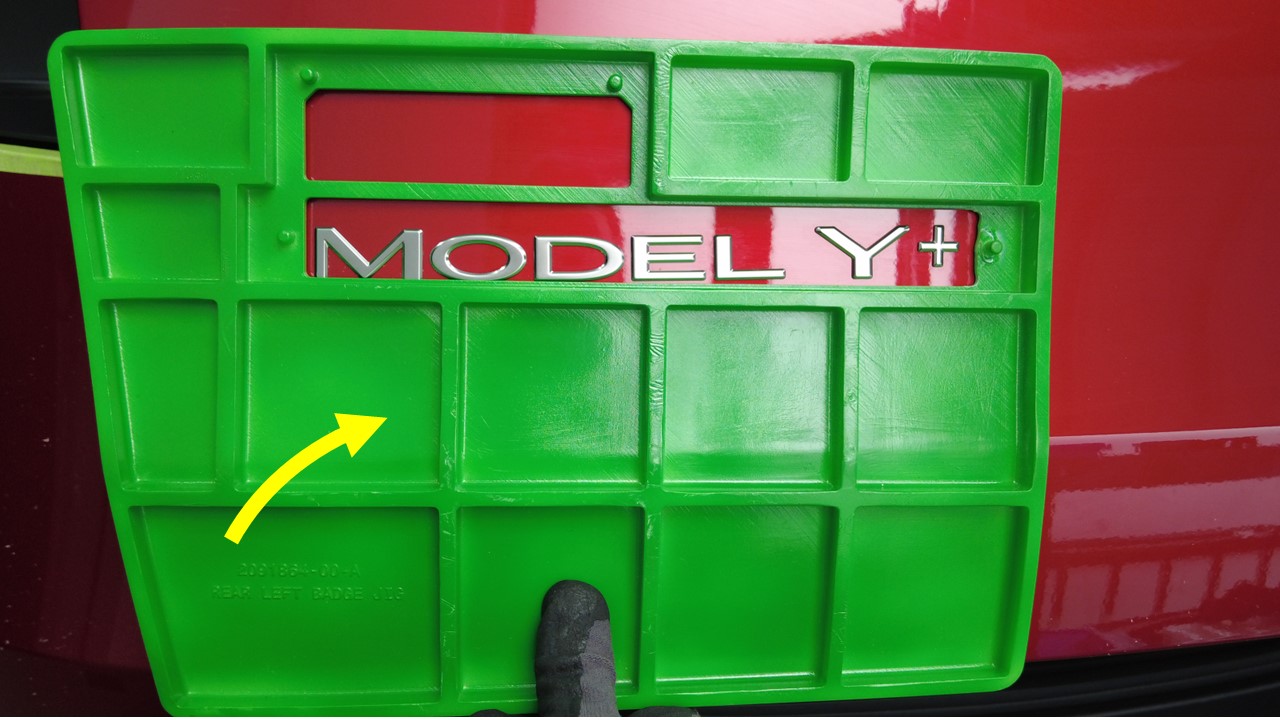

  1. 将掀背尾门调整至适宜高度,将掀背尾门徽标对齐工具 (1967006-00-A) 安装到掀背尾门盖板上的正确位置,然后用胶带将工具固定住。

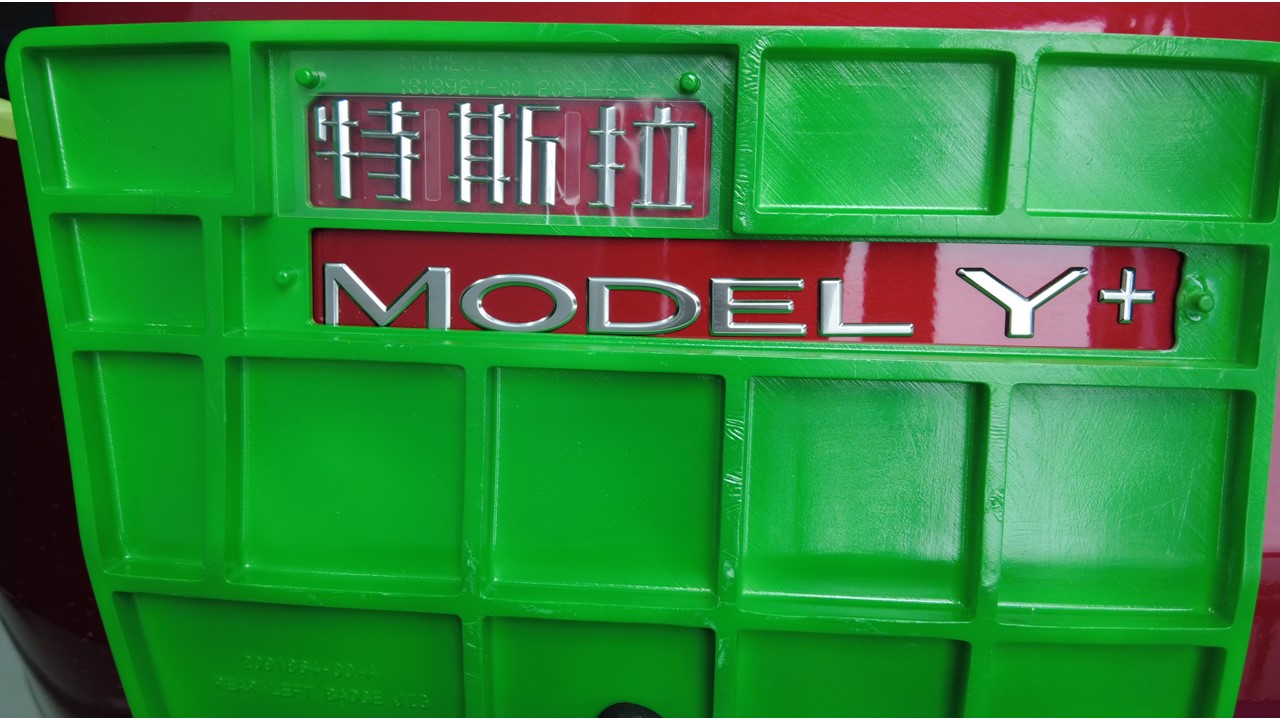

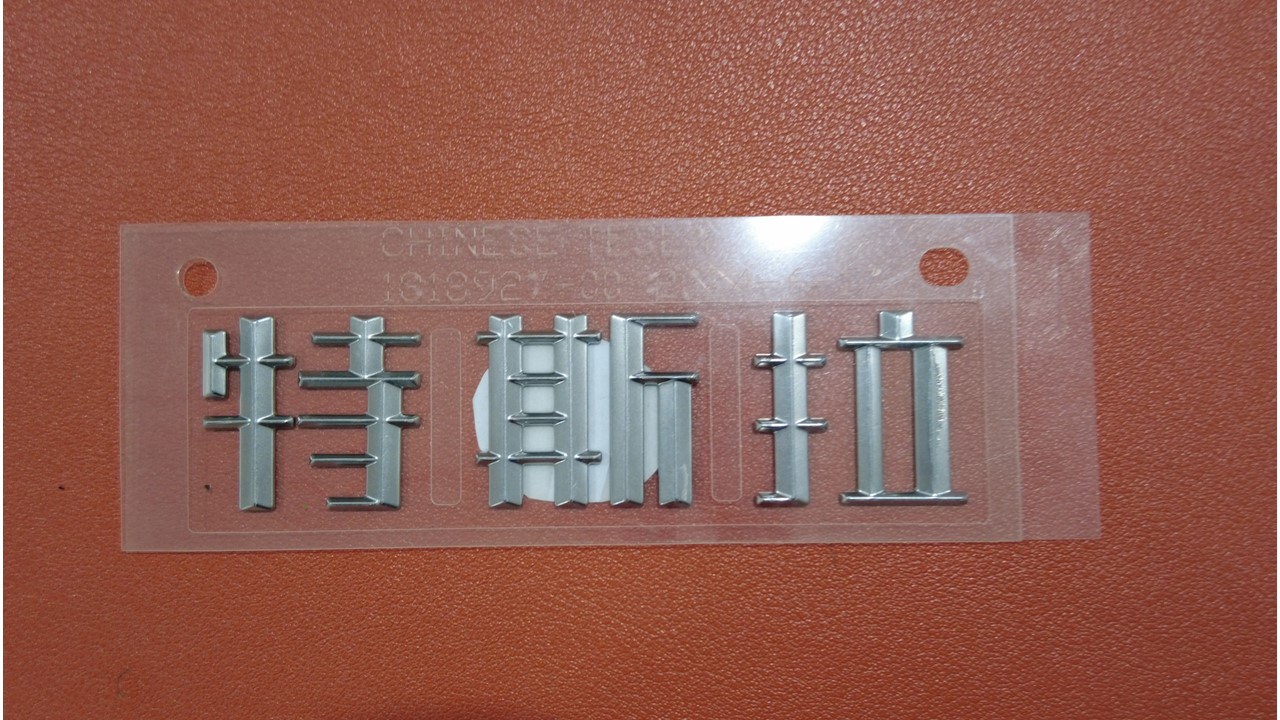

  2. 揭下中国 Tesla 徽标上的胶衬,然后将徽标放置在夹具上。将保护膜上的孔与夹具上的销对齐,然后将徽标按压到掀背尾门上。
  3. 揭下徽标保护膜,然后将夹具从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    请勿丢弃保护膜,下一步骤需再次使用。
  4. 将保护膜重新置于徽标上,使用滚压机 (1465974-00-A) 彻底浸透徽标,然后揭下保护膜。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    滚压时,注意请勿损坏徽标。
  5. 使用异丙醇 (IPA) 湿巾清洁徽标及其周围区域。
    Informational PurposesAn informational icon, calling your attention
    确保徽标各边缘稳妥固定在掀背尾门盖板表面。
  6. 关闭掀背尾门。
