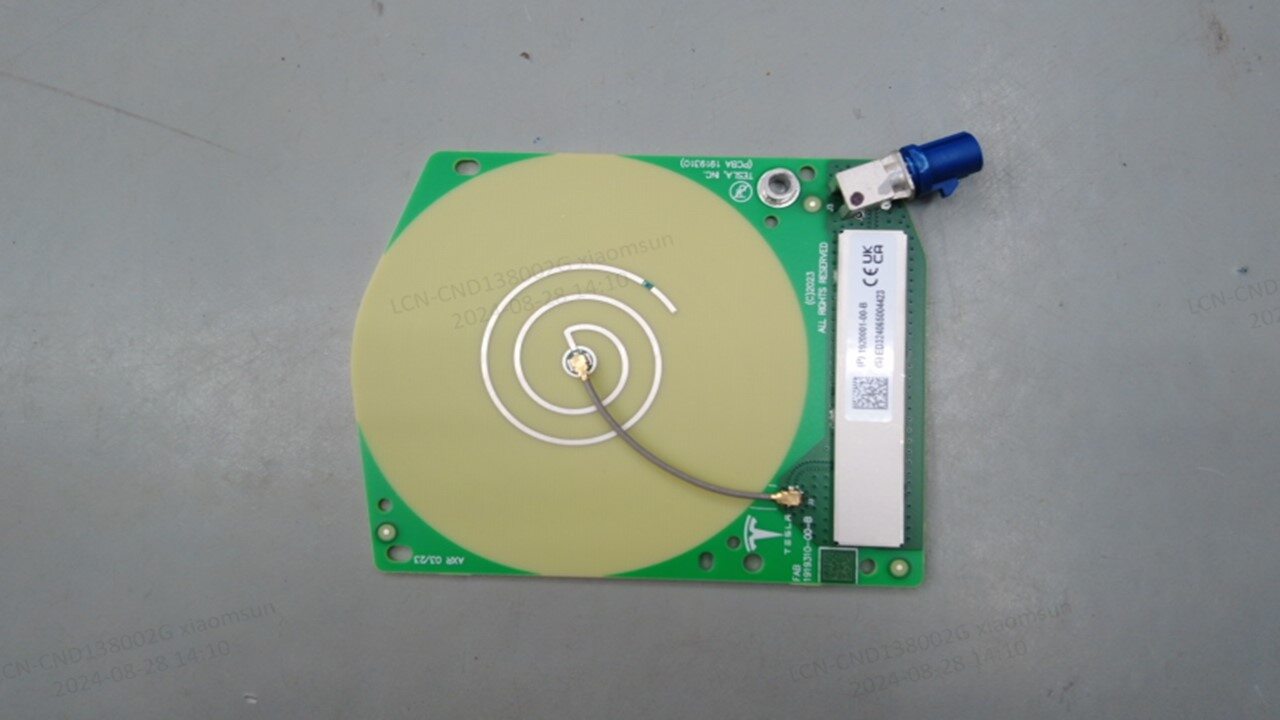

全球导航卫星系统天线 ((拆卸和更换))

校正代码 2132010102 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格全球导航卫星系统天线 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将 GNSS 天线固定到支架的螺钉
0.8 Nm (7 lbs-in)
  • T10 手动球头梅花螺丝刀
  • 梅花 T10 批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用

拆卸

  1. 断开低压电池电源。请参阅低压电源(断开和连接)
  2. 拆下摄像头上盖。请参阅后视镜摄像头上部盖板 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需将内部摄像头从摄像头上盖上拆下。

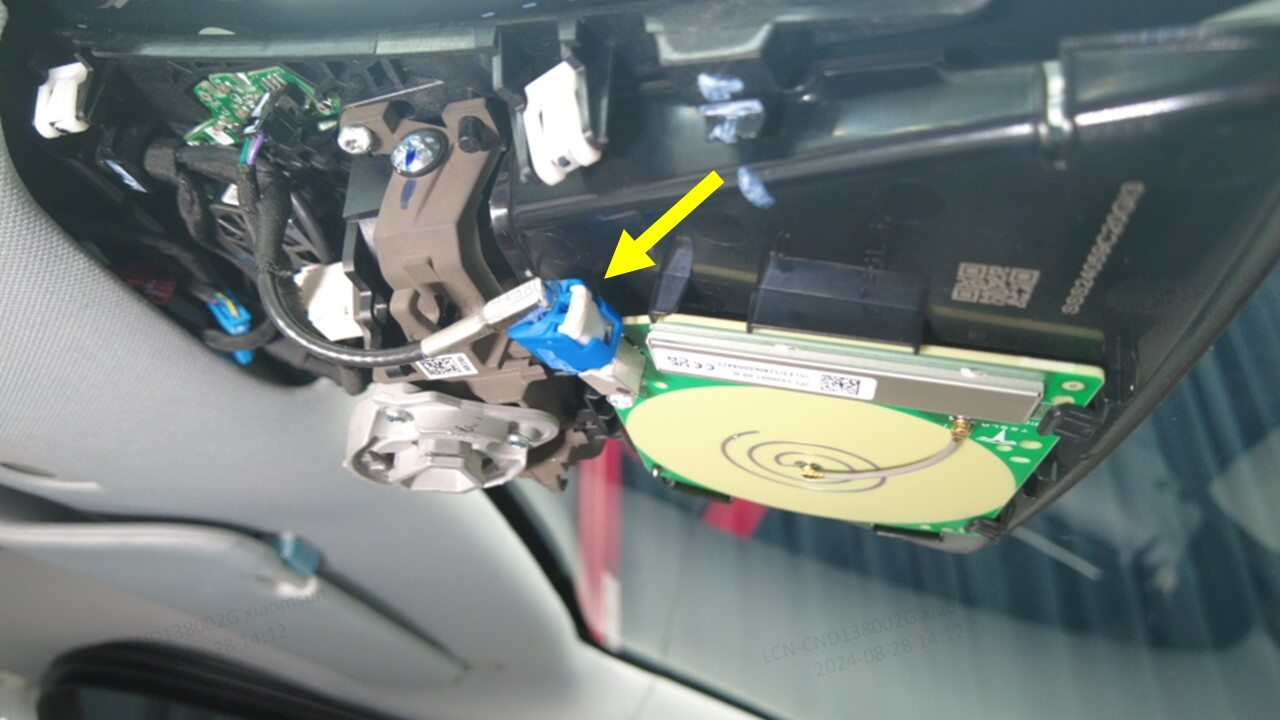

  3. 断开 GPS/GNSS 天线连接器。

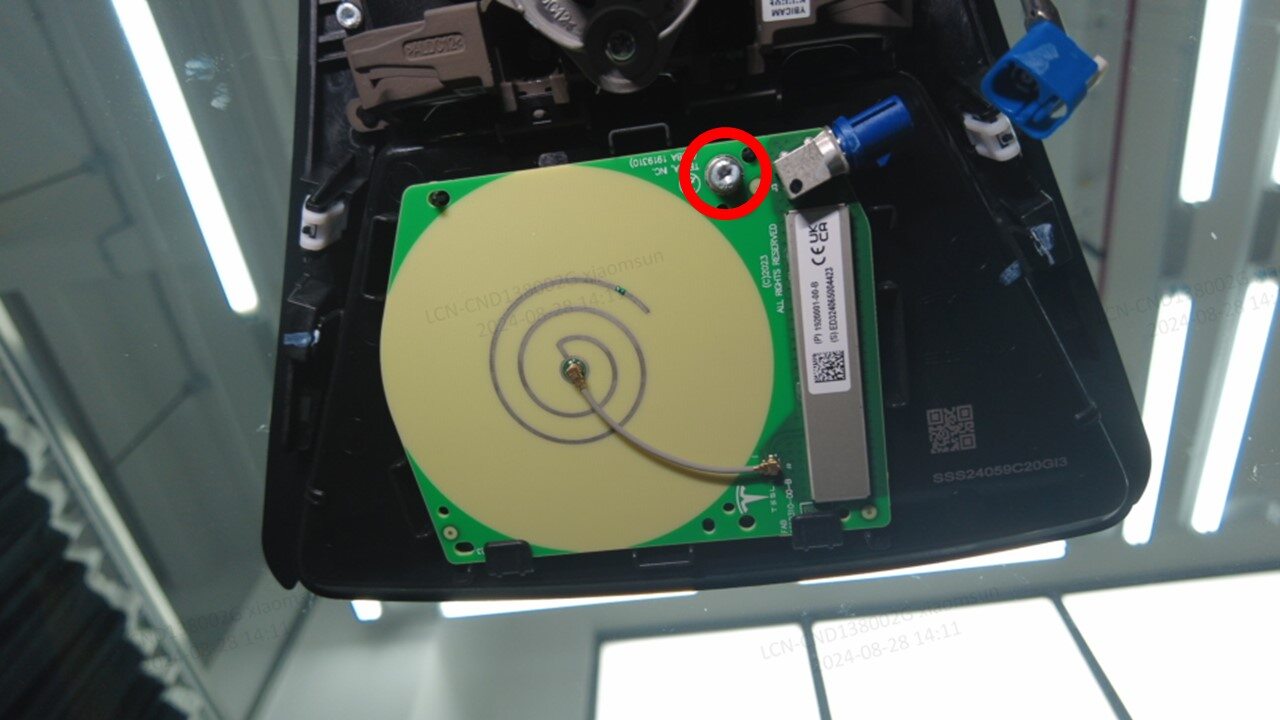

  4. 拆下将 GNSS 天线固定到支架的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T10 手动球头梅花螺丝刀
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  5. 松开锁片(2 个),将 GPS/GNSS 天线从支架上拆下。

安装

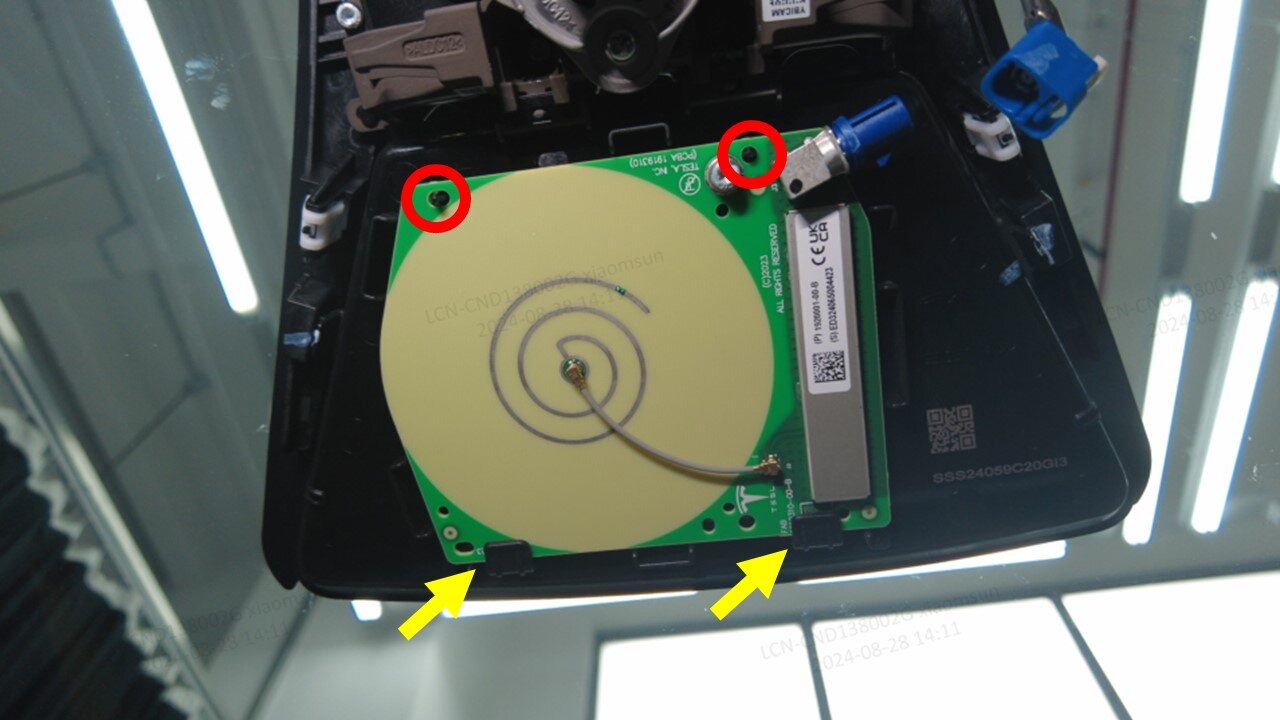

  1. 将天线上的孔与定位销(2 个)对齐,然后紧固锁片(2 个),将 GPS/GNSS 天线安装到支架上。
  2. 安装将 GNSS 天线固定到支架的螺钉。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T10 手动球头梅花螺丝刀
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 连接 GPS/GNSS 天线连接器。
  4. 安装摄像头上盖。请参阅后视镜摄像头上部盖板 ((拆卸和更换))
  5. 连接低压电池电源。请参阅低压电源(断开和连接)
