前备箱盖铰链 - 左 ((拆卸和更换))

校正代码 1133030102 FRT 0.50 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前备箱盖铰链 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱盖固定到前备箱盖左右铰链的螺母(4 个)
27 Nm (19.9 lbs-ft)
  • 13 毫米深套筒
重复使用
将前备箱盖左侧铰链固定到车身的螺栓(2 个)
25 Nm (18.4 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
  2. 拆下雨刮器模块。请参阅雨刮器模块 - LHD ((拆卸和更换))
  3. 沿前备箱盖铰链粘贴胶带,以确保准确对齐。

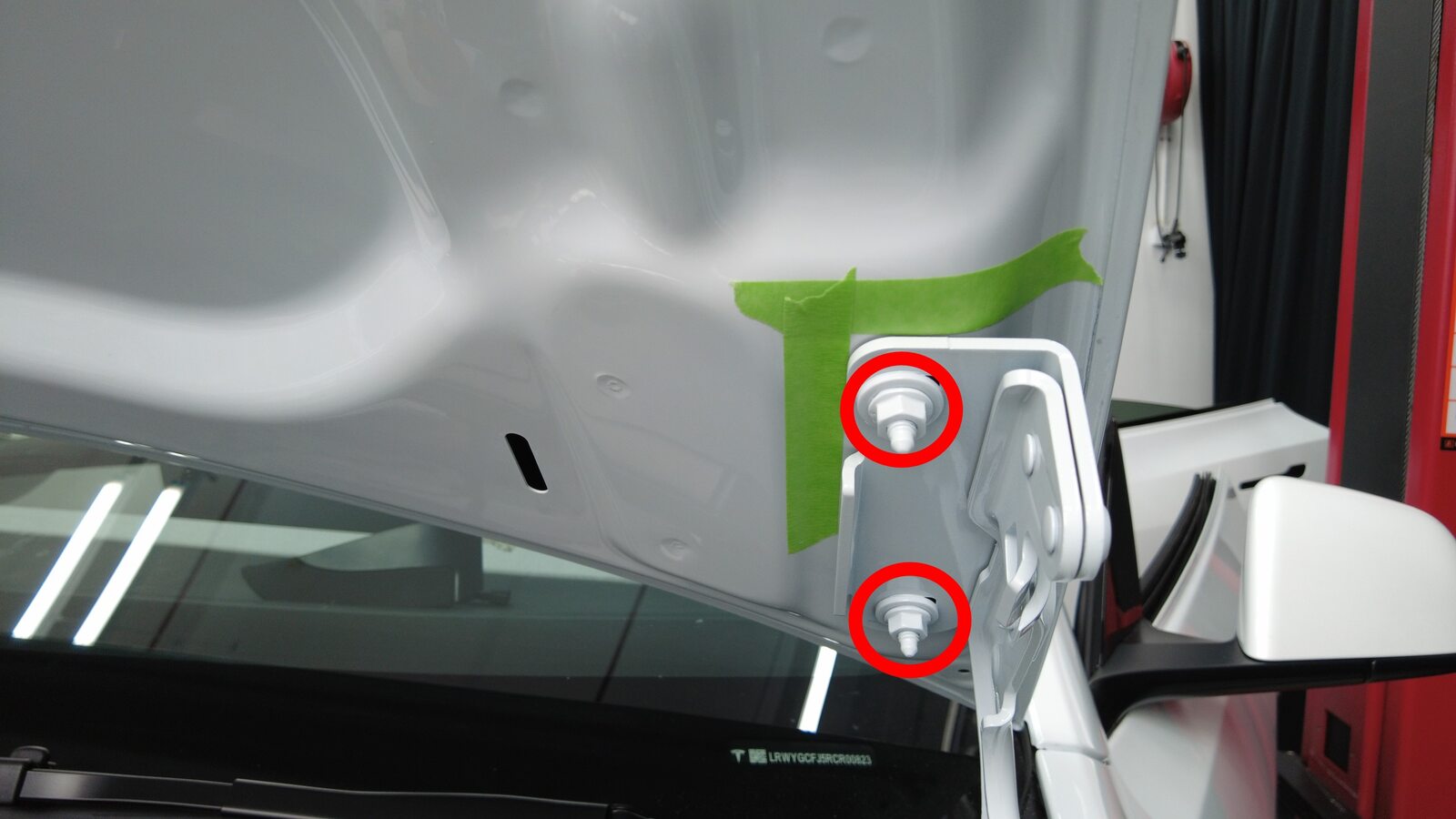

  4. 在协助下,拆下将前备箱盖固定到前备箱盖左右铰链的螺母(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

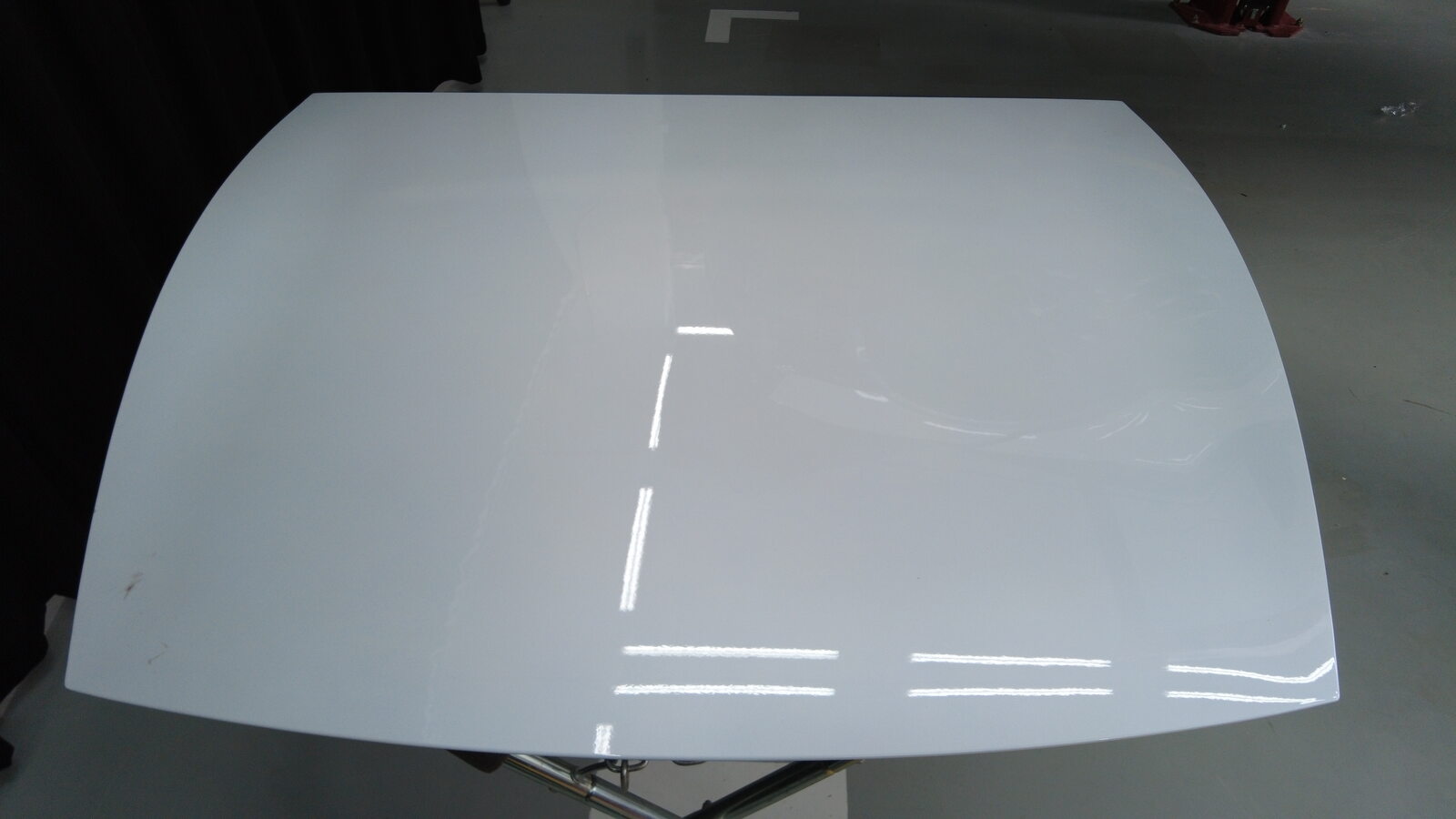

  5. 在协助下,将前备箱盖总成从车辆上拆下,然后将其放置在有垫板的作业表面。

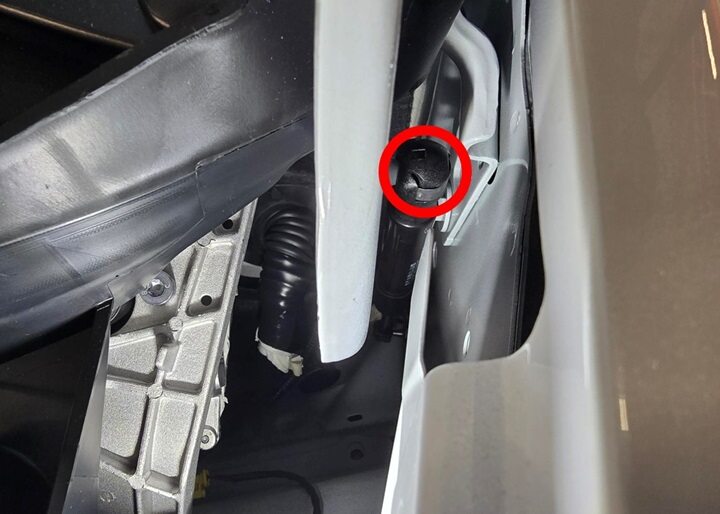

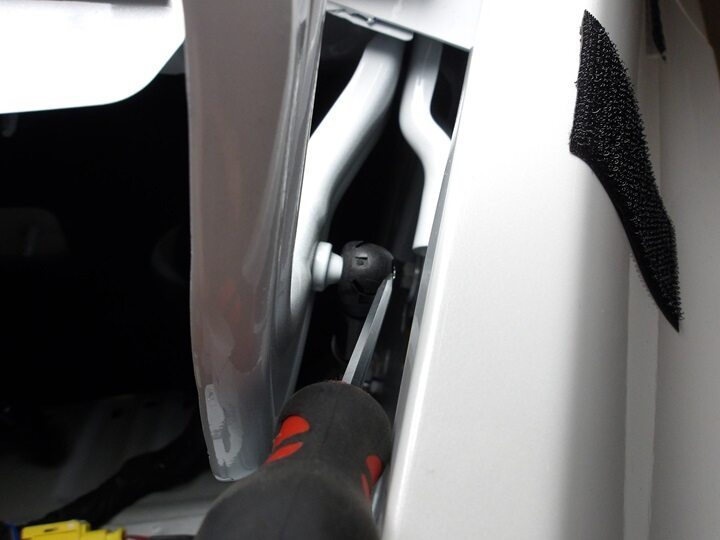

  6. 使用小号螺丝刀或长凿工具松开将左侧气动支撑杆固定到前备箱盖铰链的卡子。

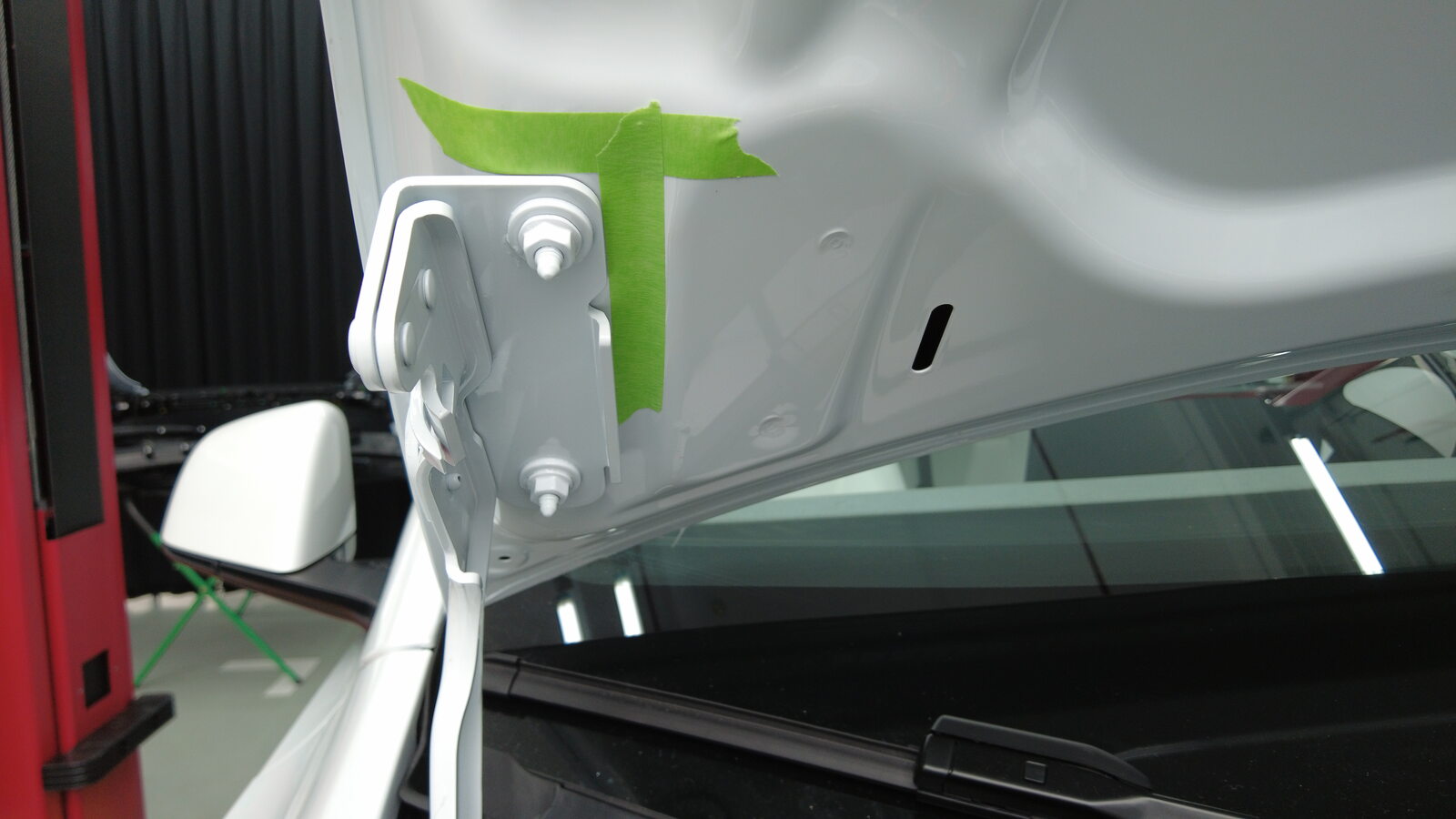

  7. 在左侧铰链位置粘贴遮蔽胶带,以便在安装过程中辅助对齐。

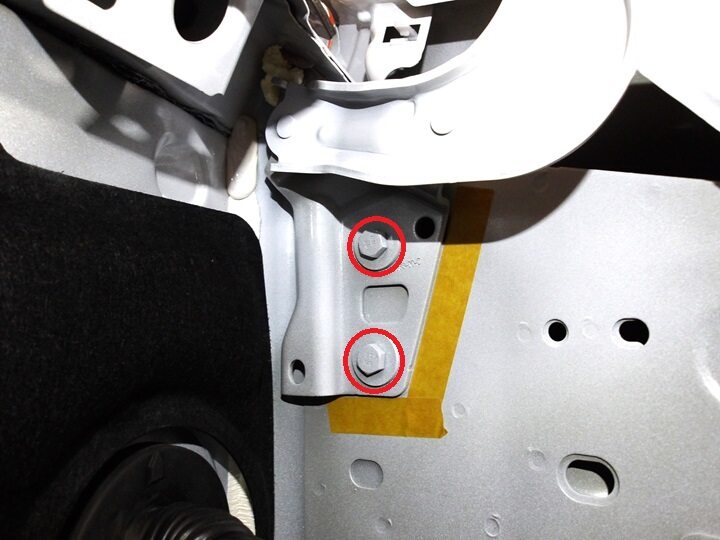

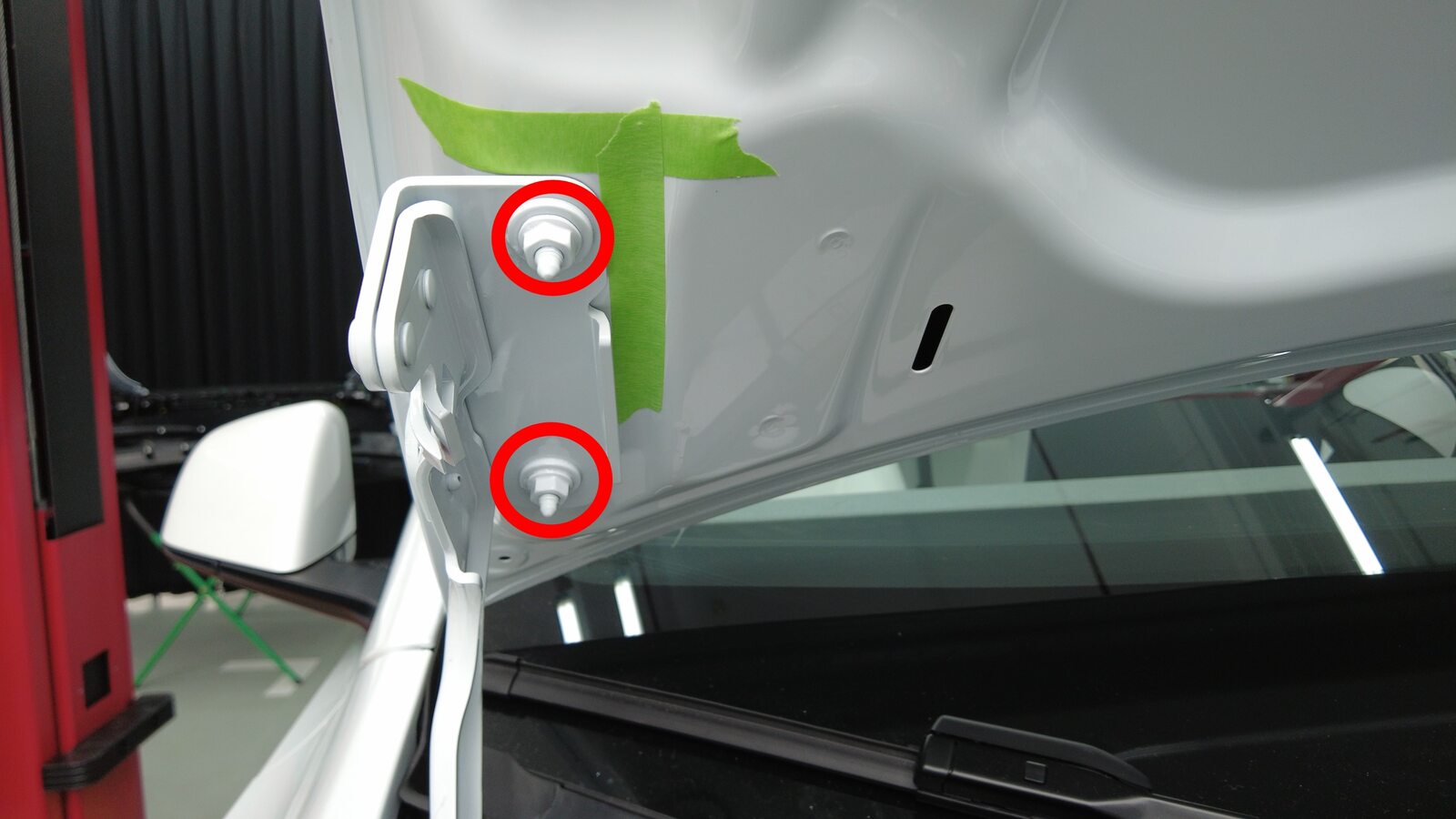

  8. 拆下将前备箱盖左侧铰链固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

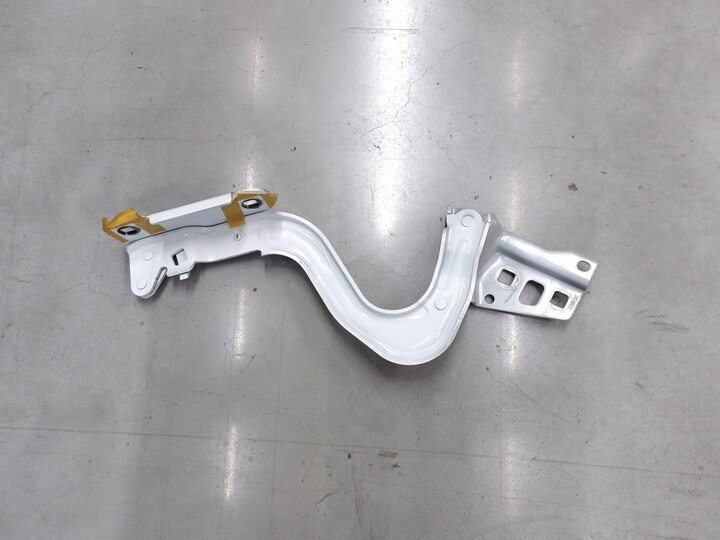

  9. 将前备箱盖左侧铰链从车辆上拆下。

安装

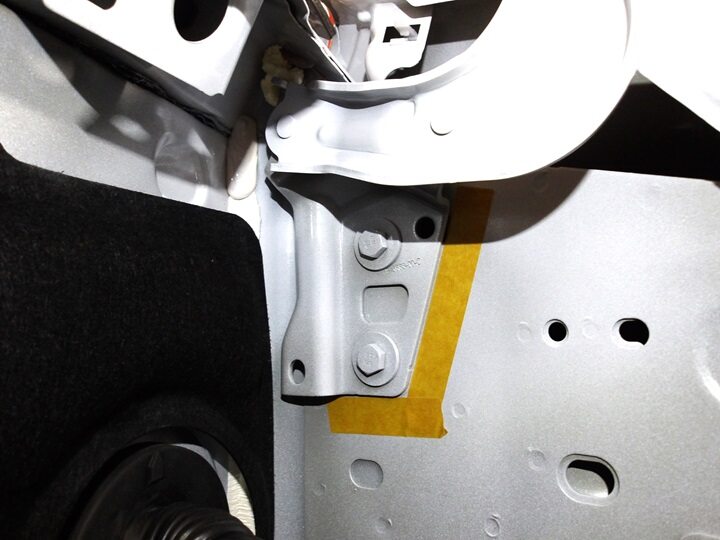

  1. 将前备箱盖左侧铰链按胶带所示位置放置好。
  2. 安装将前备箱盖左侧铰链固定到车身的螺栓(2 个)。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  3. 揭下铰链支座周围的遮蔽胶带。
  4. 将气动支撑杆安装到前备箱盖左侧铰链支座上。
    Informational PurposesAn informational icon, calling your attention
    将前备箱盖支柱连杆端安装到前备箱盖铰链上。安装前确保固定夹已接合。
  5. 安装雨刮器模块。请参阅雨刮器模块 - LHD ((拆卸和更换))
  6. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
  7. 在协助下,手动拧紧将前备箱盖固定到前备箱盖左右铰链的螺母(4 个)。
  8. 关闭前备箱盖,确认前备箱盖装配情况是否符合规格。
    Informational PurposesAn informational icon, calling your attention
    请参阅 CVIS 了解规格。
  9. 必要时可打开前备箱盖进行调整。
  10. 紧固将前备箱盖固定到前备箱盖左右铰链的螺母(4 个)。
    27 Nm (19.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  11. 使用异丙醇 (IPA) 湿巾清洁将前备箱盖固定到前备箱盖铰链的所有 4 个螺母、垫圈以及周围区域,然后等待风干 1 分钟。
  12. 摇匀修补漆,然后涂敷在前备箱盖左侧铰链螺母和螺栓上。等待修补漆风干。
  13. 揭下前备箱盖铰链至前备箱盖螺母区域的遮蔽胶带。
  14. 关闭前备箱盖。
  15. 升起左前车窗,关闭左前车门。
