饰板 - 后 - 上部 - LH（拆卸和更换）

校正代码 待定 FRT 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 饰板 - 后 - 上部 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后饰板灯固定到后饰板总成的螺钉（3 个）。
1.5 Nm (1.1 lbs-ft)
  • T25 梅花套筒
 重复使用
将左后饰板上部固定到后饰板下部的螺栓（2 个）
3 Nm (2.2 lbs-ft)
  • T30 梅花套筒
 重复使用

拆卸

  1. 拆下后饰板和扩散器总成。请参阅GUID-FF55B6F8-E257-4E77-B06D-3511D38E1426.html。
  2. 断开左后低能耗蓝牙 (BLE) 连接器。
  3. 拆下将后饰板左灯固定到后饰板总成的螺钉（3 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T25 梅花套筒

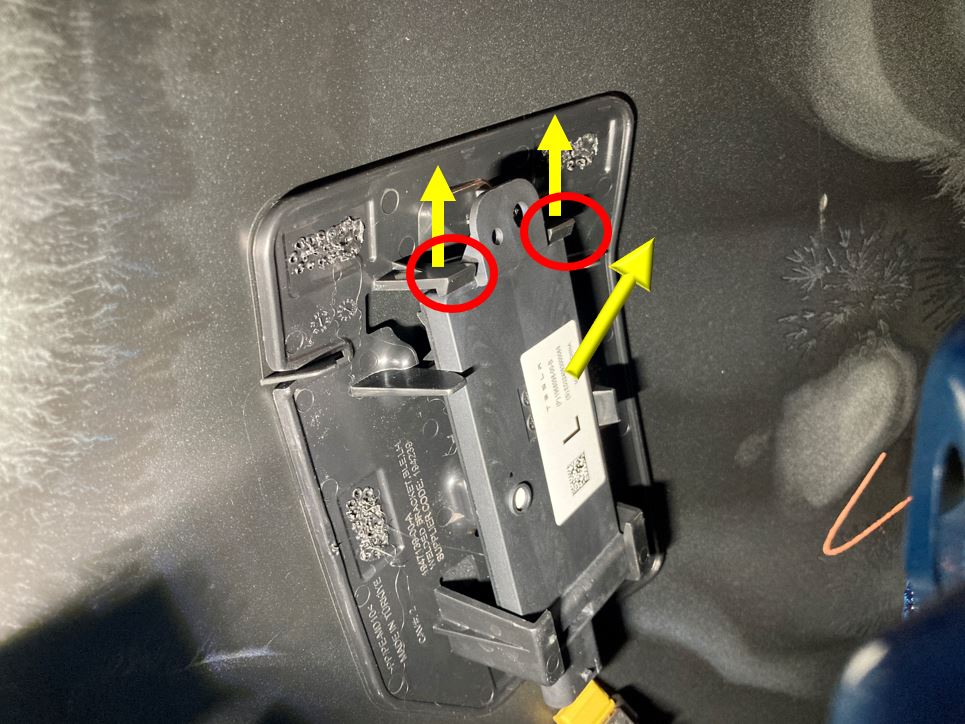

  4. 提起锁片（2 个），然后拆下左后低能耗蓝牙 (BLE)。
  5. 拆下将后饰板左侧上部固定到后饰板下部的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T30 梅花套筒

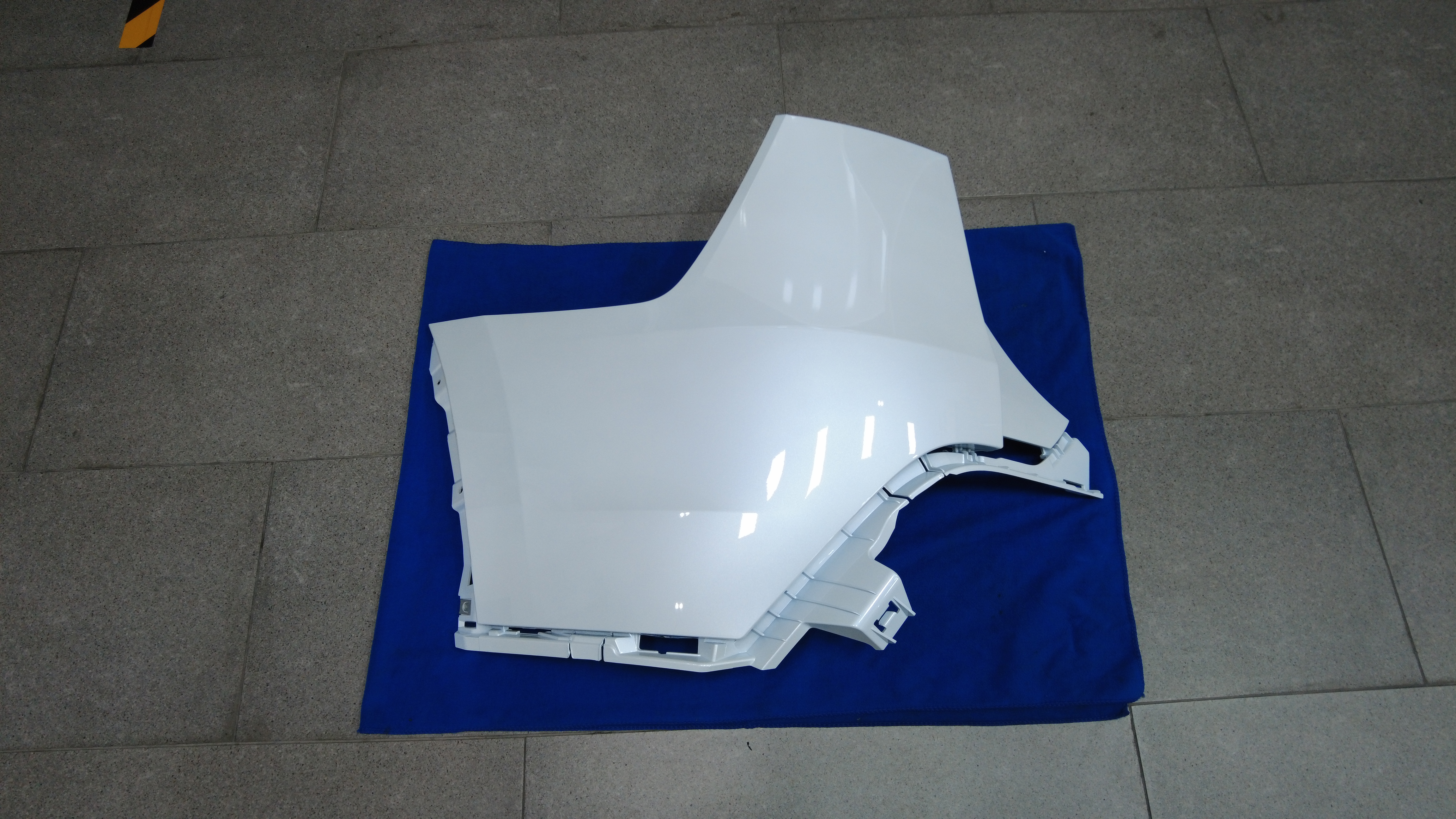

  6. 松开将后饰板左侧上部固定到后饰板下部的卡子（7 个），然后拆下后饰板左侧上部。

安装

  1. 安装将后饰板左侧上部固定到后饰板下部的卡子（7 个）
  2. 安装将后饰板左侧上部固定到后饰板下部的螺栓（2 个）。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T30 梅花套筒
  3. 将左后低能耗蓝牙 (BLE) 下部安装到支架上，然后将其紧固到锁片上。
  4. 安装将后饰板左灯固定到后饰板总成的螺钉（3 个）。
    1.5 Nm (1.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T25 梅花套筒
  5. 连接左后低能耗蓝牙 (BLE) 连接器。
  6. 安装后饰板和扩散器总成。请参阅GUID-FF55B6F8-E257-4E77-B06D-3511D38E1426.html。
