盖板 - 模组 2 至烟火保险丝 - 高压电池 ((拆卸和更换))
校正代码
1630010502
FRT
0.00
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003,高压安全意识注意事项
。
警告
执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
拆卸
- 拆下功率转换系统。请参阅功率转换系统 (PCS) 总成(拆卸和安装)。
-

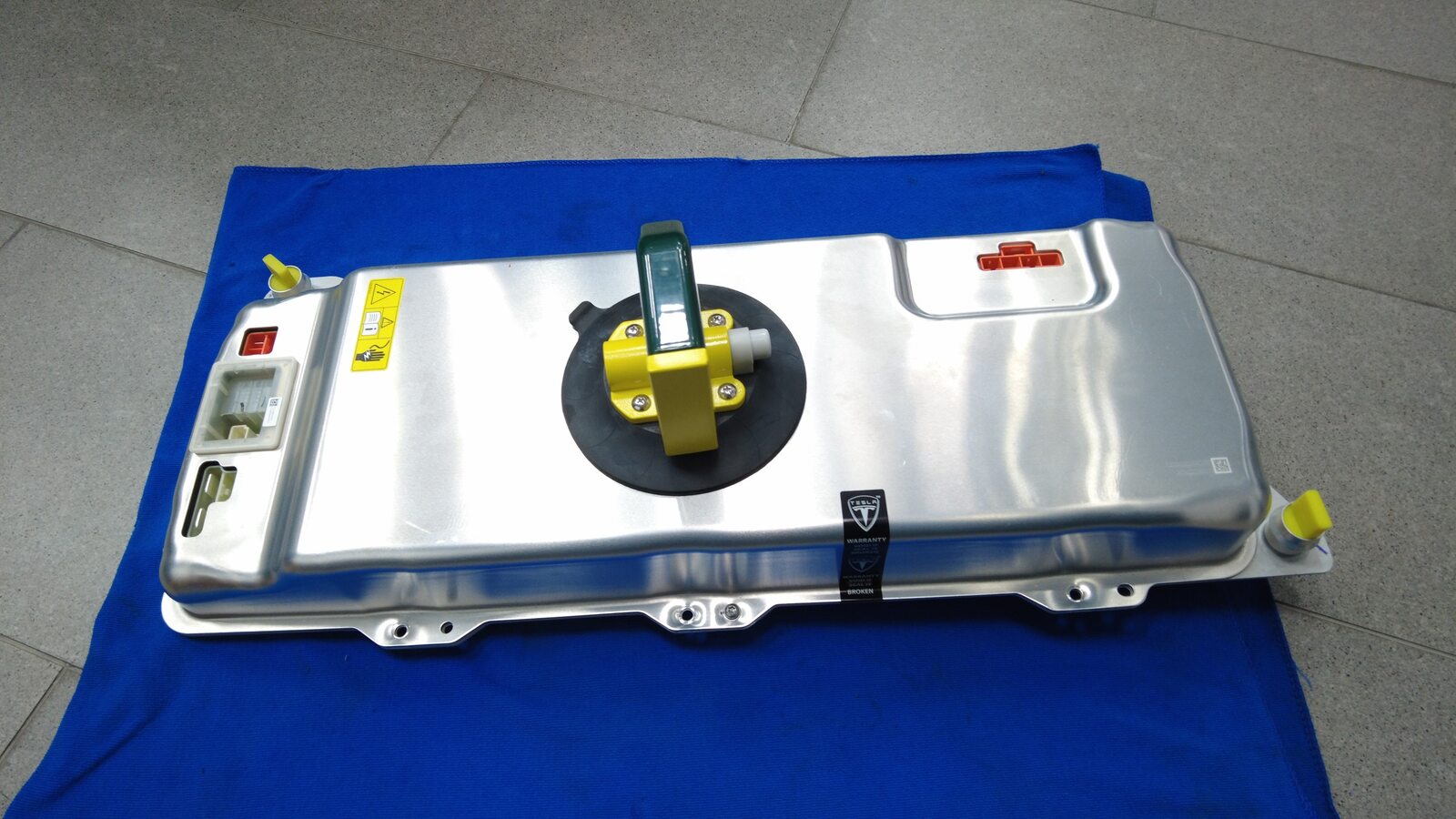

将吸盘紧固到功率转换系统上,将功率转换系统向上向外提出高压电池仓区域,然后将其从车辆上拆下。
注稍稍向上倾斜功率转换系统后部并向外提起以将其拆下;检查功率转换系统下的任何缺失绝缘体;在继续下一步之前安装任何缺失的绝缘体;目视检查该区域是否有冷却液残留;必要时用车间毛巾清洁。

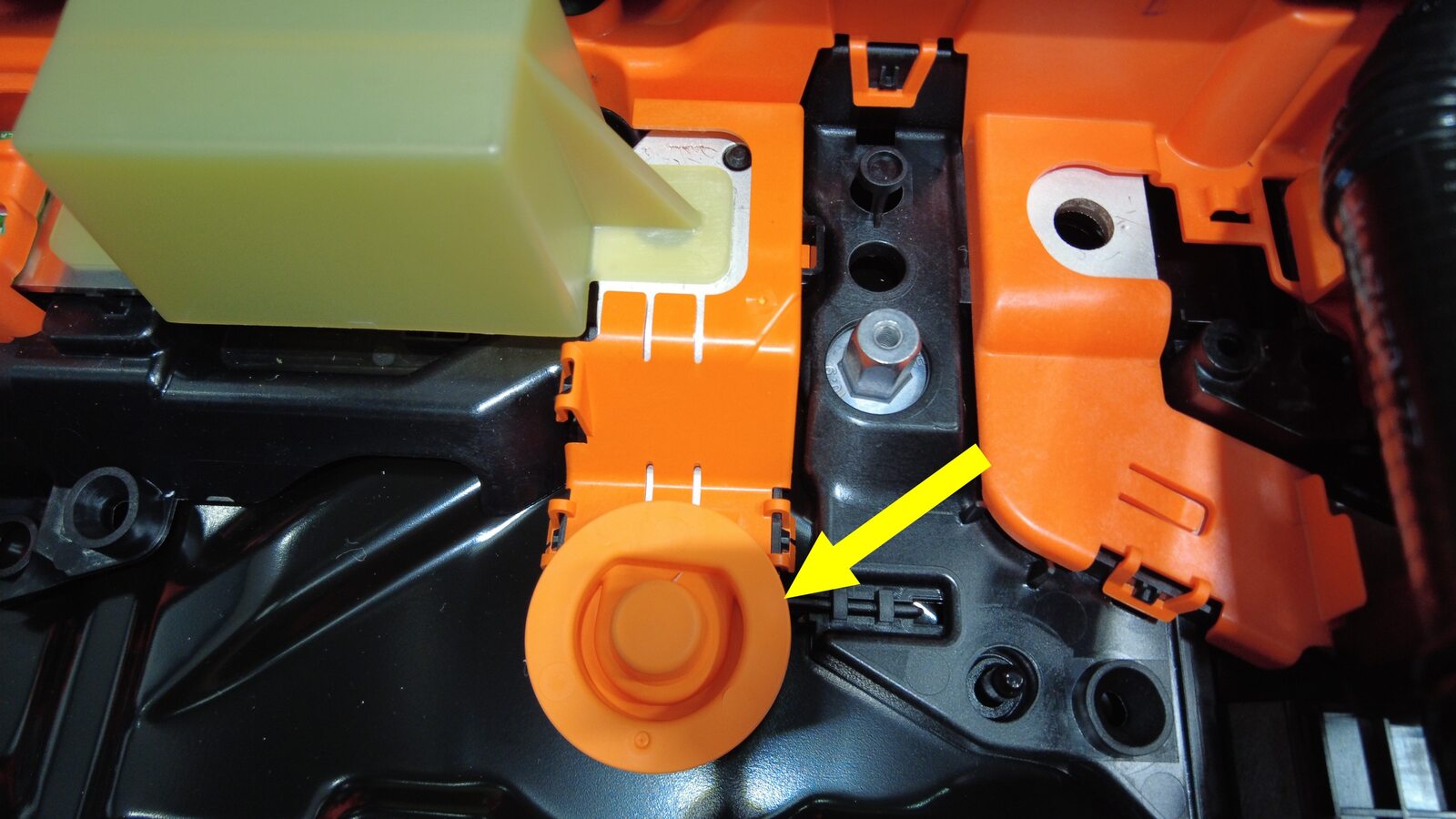

- 将绝缘体盖从高压电池分流器母排螺母上拆下。

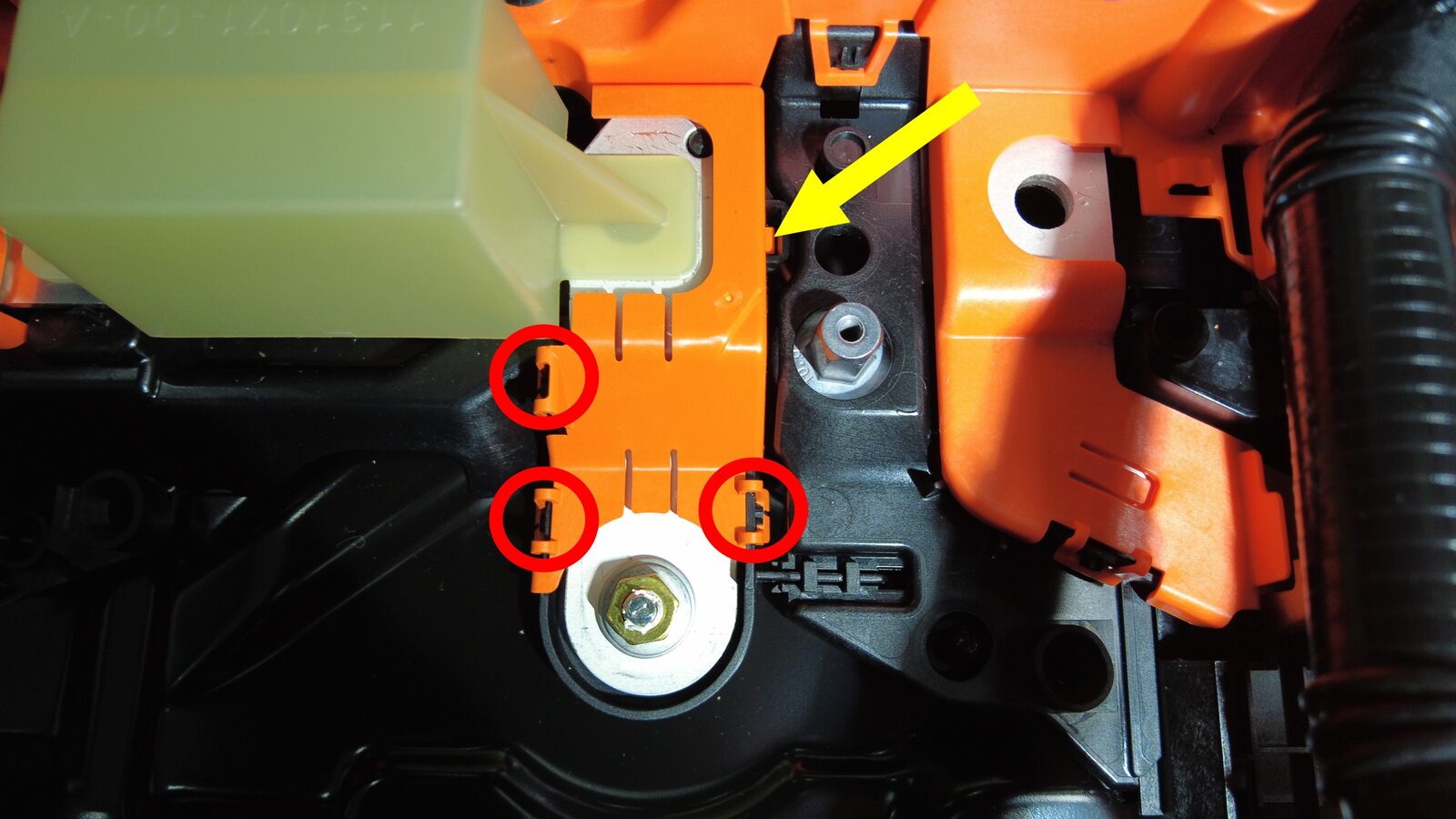

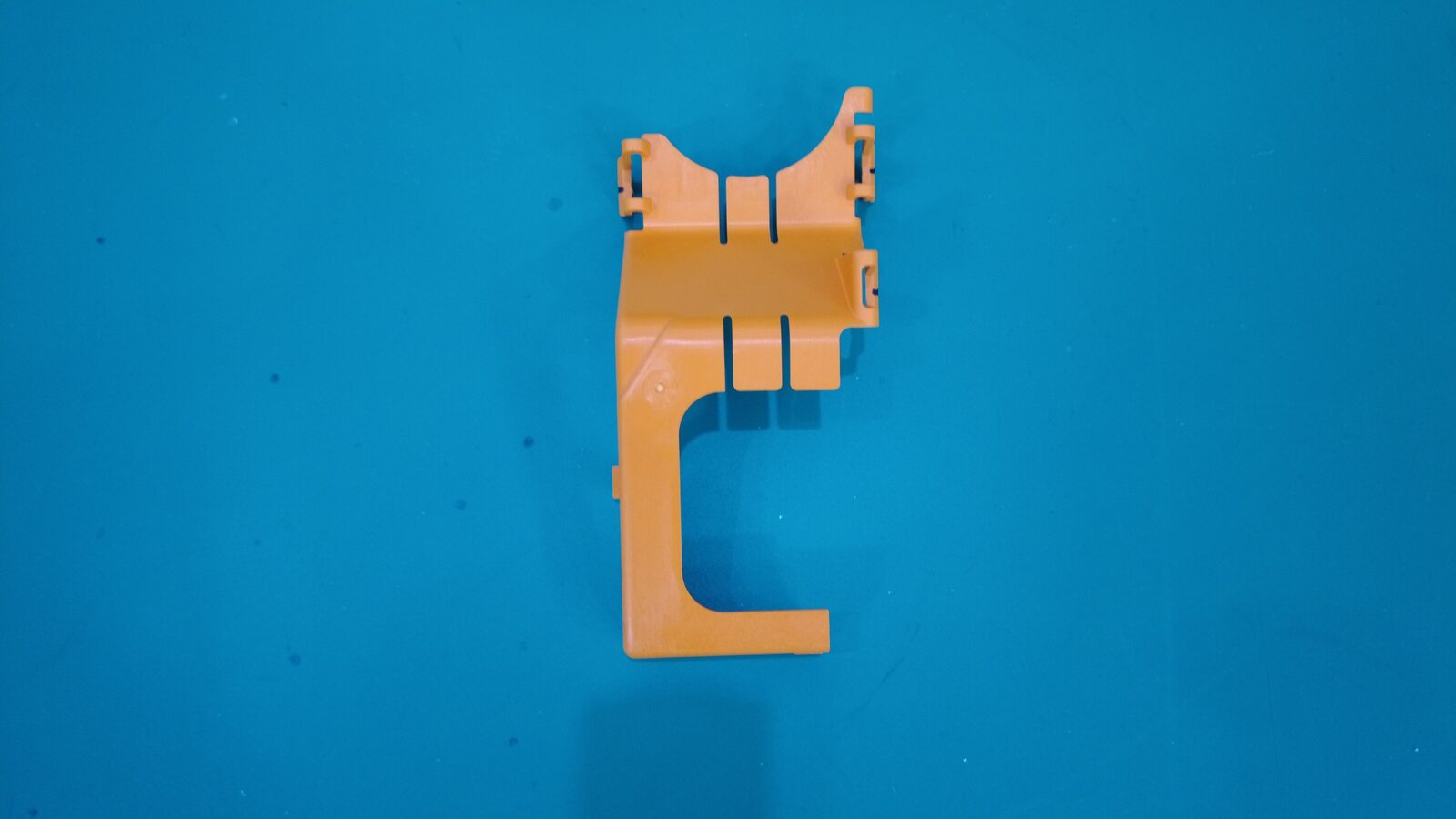

- 松开将高压电池分流器母排盖板固定到高压电池分流器母排的卡子(3 个),然后将盖板从母排上拆下。
安装
- 紧固将高压电池分流器母排盖板固定到高压电池分流器母排上的卡子(3 个)。
- 将绝缘体盖安装到高压电池分流器母排螺母上。
- 安装功率转换系统。请参阅功率转换系统 (PCS) 总成(拆卸和安装)。
