徽标 - 后 - Tesla ((拆卸和更换))

校正代码 1205010702 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1453028-00-A 徽标拆卸套件
  • 2142051-00-A 后字标夹具

拆卸

注
徽标一旦拆下，不得再重新安装。无论出于什么原因拆下徽标，均须换装新零件。
  1. 准备徽标拆卸工具和约 60 厘米长的单丝线。

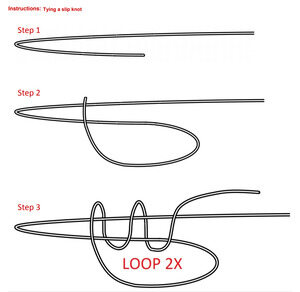

  2. 在单丝线两端分别打下活结，然后将活结挂在把手中心槽上。

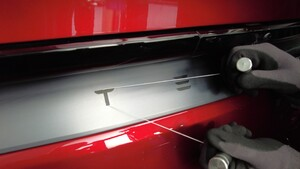

  3. 在后部 Tesla 徽标和掀背尾门之间插入一条单丝线。
  4. 以拉锯的方式移动徽标拆卸工具，将后部 Tesla 徽标从掀背尾门上分离。
  5. 使用异丙醇 (IPA) 湿巾清洁掀背尾门表面残留的所有粘合剂和杂物。

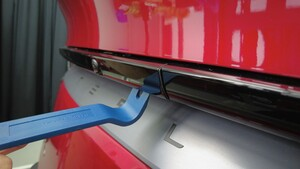

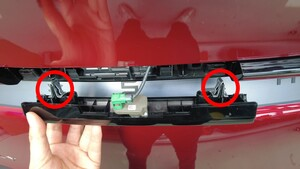

  6. 松开将掀背尾门把手固定到掀背尾门的卡子（2 个）。
    注
    请勿将把手过度拉离车辆，因为此时把手与电气连接器仍处于连接状态。

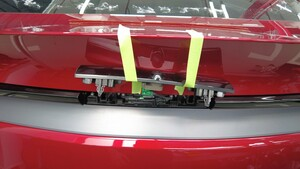

  7. 使用遮蔽胶带将掀背尾门把手固定到掀背尾门上，操作如图所示：
    注
    这样可以为安装徽标留下足够空间。

安装

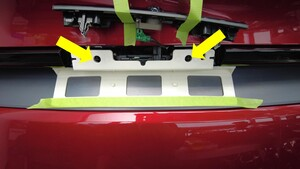

  1. 对齐定位销（2 个），然后将后部徽标固定装置安装到掀背尾门上。
    注
    使用胶带将固定装置稳固在正确位置。
    注
    不同区域车辆的定位销位置可能不同。

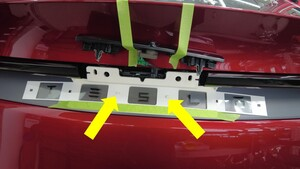

  2. 轻轻揭下后部 Tesla 徽标上的胶衬，将徽标保护膜与固定装置的定位柱对齐，然后将徽标压入掀背尾门。
  3. 揭下徽标保护膜，然后将固定装置从掀背尾门上拆下。
  4. 将保护膜重新置于徽标上，使用滚压机浸透徽标，然后揭下保护膜。

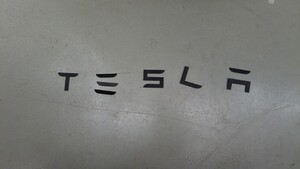

  5. 使用异丙醇 (IPA) 湿巾清洁徽标和残留杂物。
    注
    确保徽标各边缘稳妥固定在掀背尾门表面。
  6. 揭下将掀背尾门把手固定到掀背尾门的遮蔽胶带。
  7. 安装将掀背尾门把手固定到掀背尾门的卡子（2 个）。
  8. 使用异丙醇 (IPA) 湿巾清洁掀背尾门、把手以及所有残留杂物。
