摄像头 - 后视 ((拆卸和安装))

校正代码 17220500101 FRT 0.12 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格: 摄像头 - 后视 ((拆卸和安装))
描述	扭矩值	推荐工具	重复使用/更换	备注
Bolts (x2) that attach the rear facing camera to the cover	0.5 Nm (4 lbs-in)	Torx T8 bit 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm	重复使用

拆卸

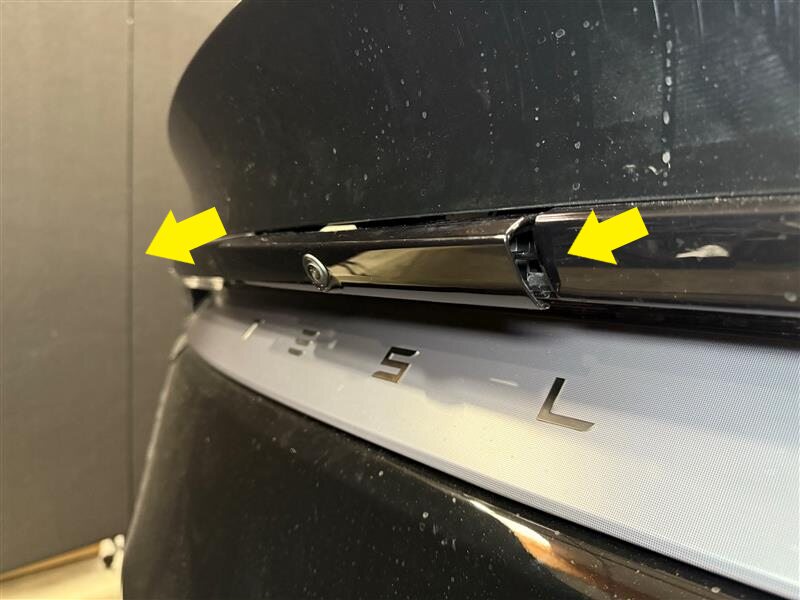

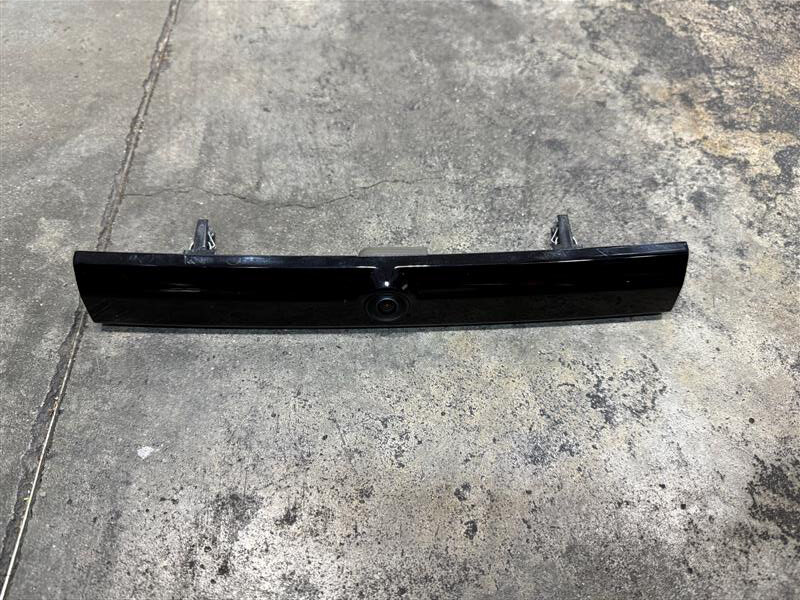

松开后置摄像头卡子（2 个）。
注
注意请勿损坏车漆。

TIp
使用饰板拆卸工具从底部开始向上撬动。
TIp
Use of the following tool(s) is recommended:

饰板拆卸工具

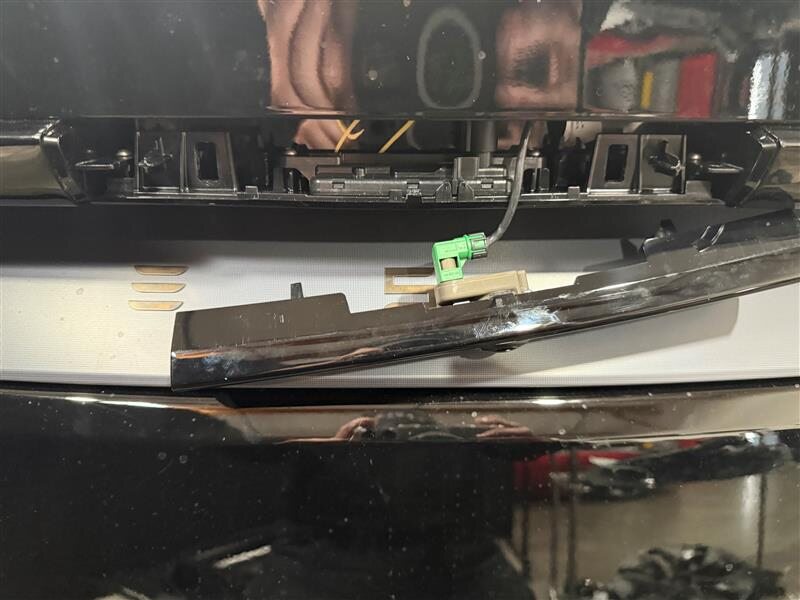

断开后置摄像头连接器。

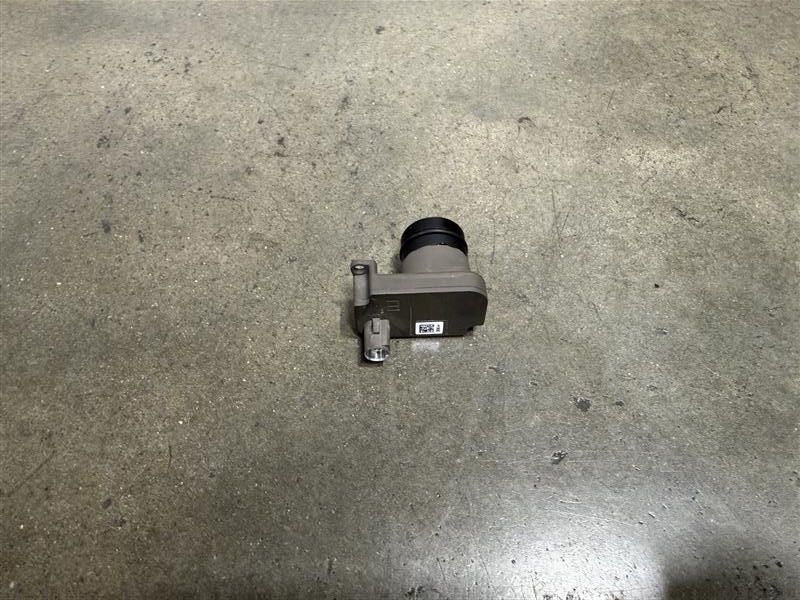

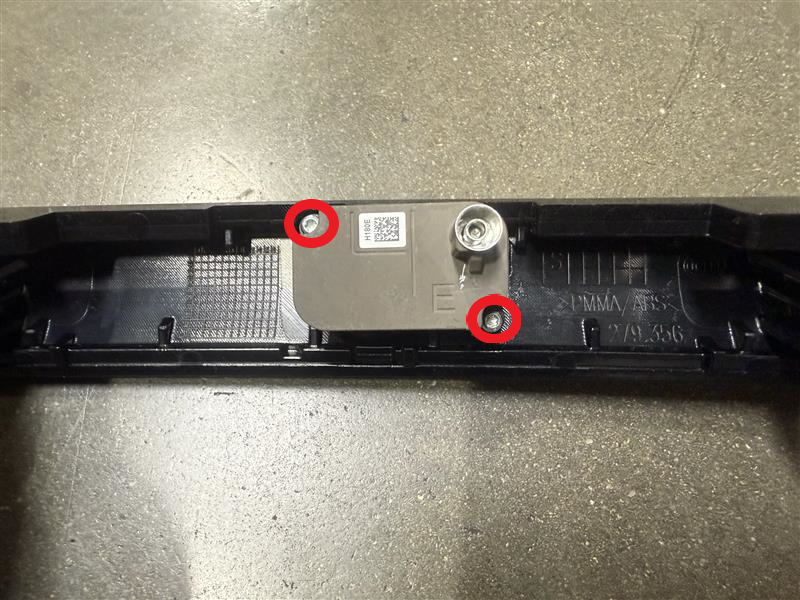

拆下将后置摄像头固定到盖板的螺栓（2 个）。
TIp
推荐使用以下工具

Torx T8 bit

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

安装将后置摄像头固定到盖板的螺栓（2 个）。
0.5 Nm (4 lbs-in)
TIp
推荐使用以下工具

Torx T8 bit

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
连接后置摄像头连接器。

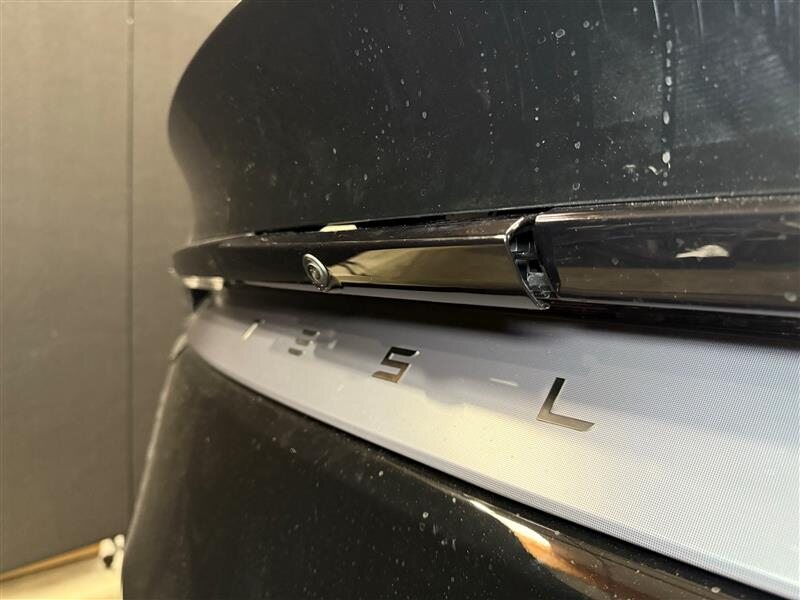

小心地移动后置摄像头总成并紧固卡子（2 个）。
打开左侧前车门，降下左侧前车窗。
通过触摸屏将车辆置于“维护模式”。请参阅维护模式。
解锁车辆网关。请参阅网关（解锁）。
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Driver Assist > Cameras > Clear Camera Calibration，选择Camera Selection下拉列表中的Repeaters，点击Run，然后等待例行程序完成。
退出“维护模式”。请参阅维护模式。
升起左侧前车窗并关闭左侧前车门。
