热交换器 3DU 2.0 ((拆卸和更换))

校正代码 3901020902 FRT 1.05 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格热交换器 3DU 2.0 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将热交换器固定到前驱动单元的螺栓(2 个)
5 Nm (3.7 lbs-ft) + 30 degrees
  • 3/8 英寸钻头套筒 EP10
  • 带角度测量的扭矩扳手
重复使用

拆卸

  1. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  2. 断开低压电池。请参阅低压电源(断开和连接)
  3. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  4. 在前驱动单元下方放置一个冷却液排放容器。

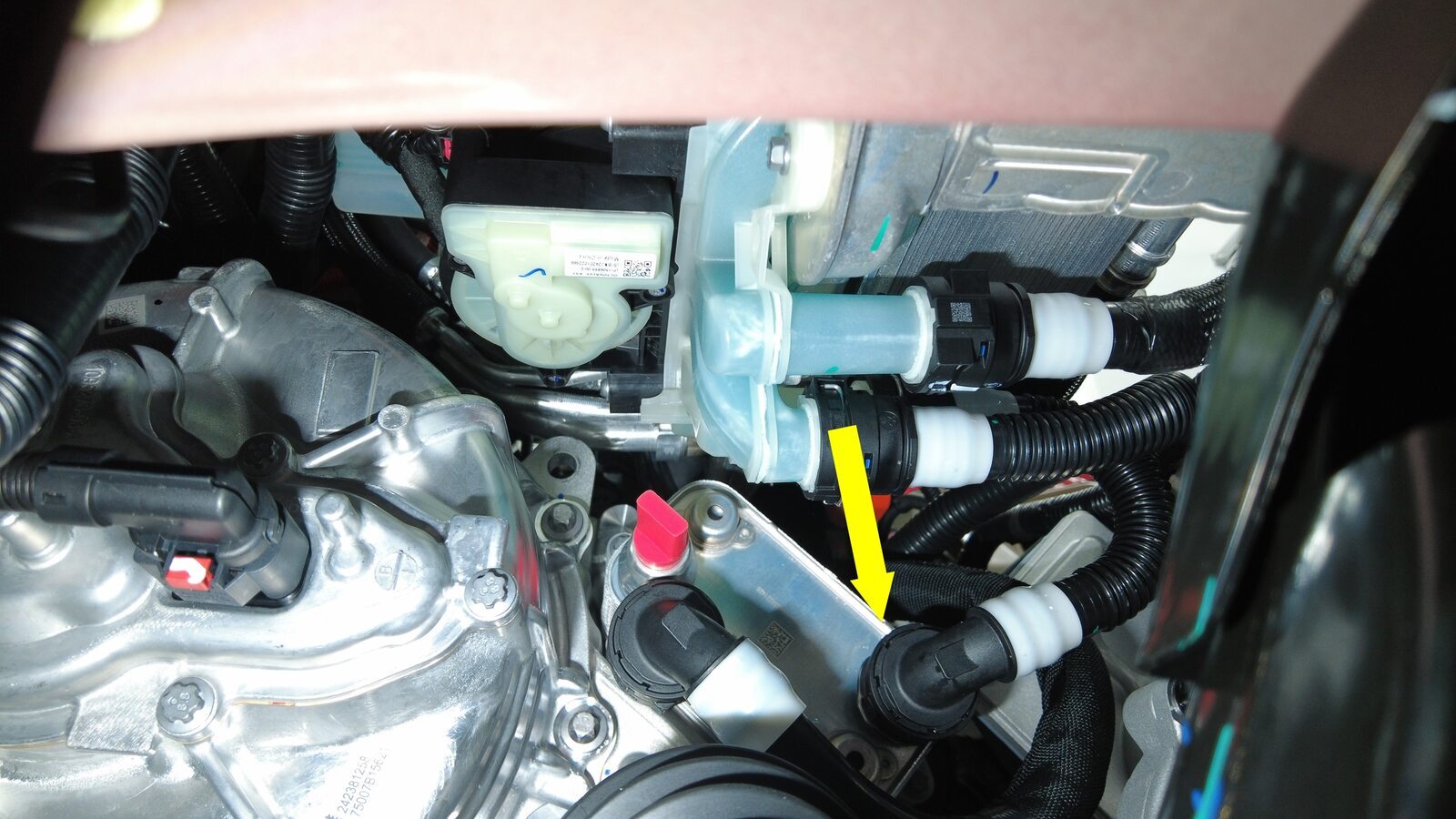

  5. 松开弹簧夹,将前驱动单元变流器软管从前驱动单元热交换器上断开,然后尽快堵住两个接头端部,以免冷却液流失 (1135762-00-A)。

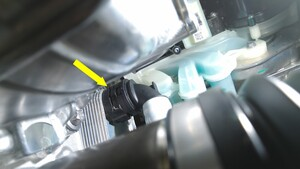

  6. 松开卡子 ,然后将动力总成回流管从前驱动单元热交换器上断开。使用塞子(2 个) 堵住两个软管端部。

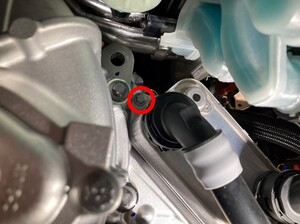

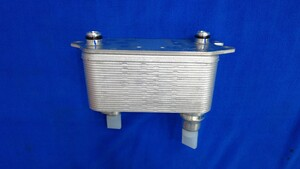

  7. 拆下将热交换器固定到前驱动单元的螺栓(2 个), 然后将热交换器从前驱动单元上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    轻轻地摆动热交换器,使其脱离前驱动单元。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸钻头套筒 EP10
    • 带角度测量的扭矩扳手

安装

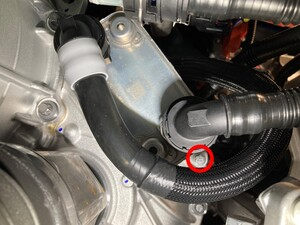

  1. 将前驱动单元热交换器安装到车辆上,然后安装将热交换器固定到前驱动单元的螺栓(2 个)。
    5 Nm (3.7 lbs-ft) + 30 degrees
    Informational PurposesAn informational icon, calling your attention

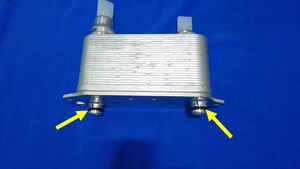

    在 O 型环上薄薄涂抹一层干净的 KAF 1 变速箱油。

    安装时请勿挤压 O 型环或使其变形。

    请勿使冷却液进入驱动单元机油通道,以免交叉污染。

    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸钻头套筒 EP10
    • 带角度测量的扭矩扳手

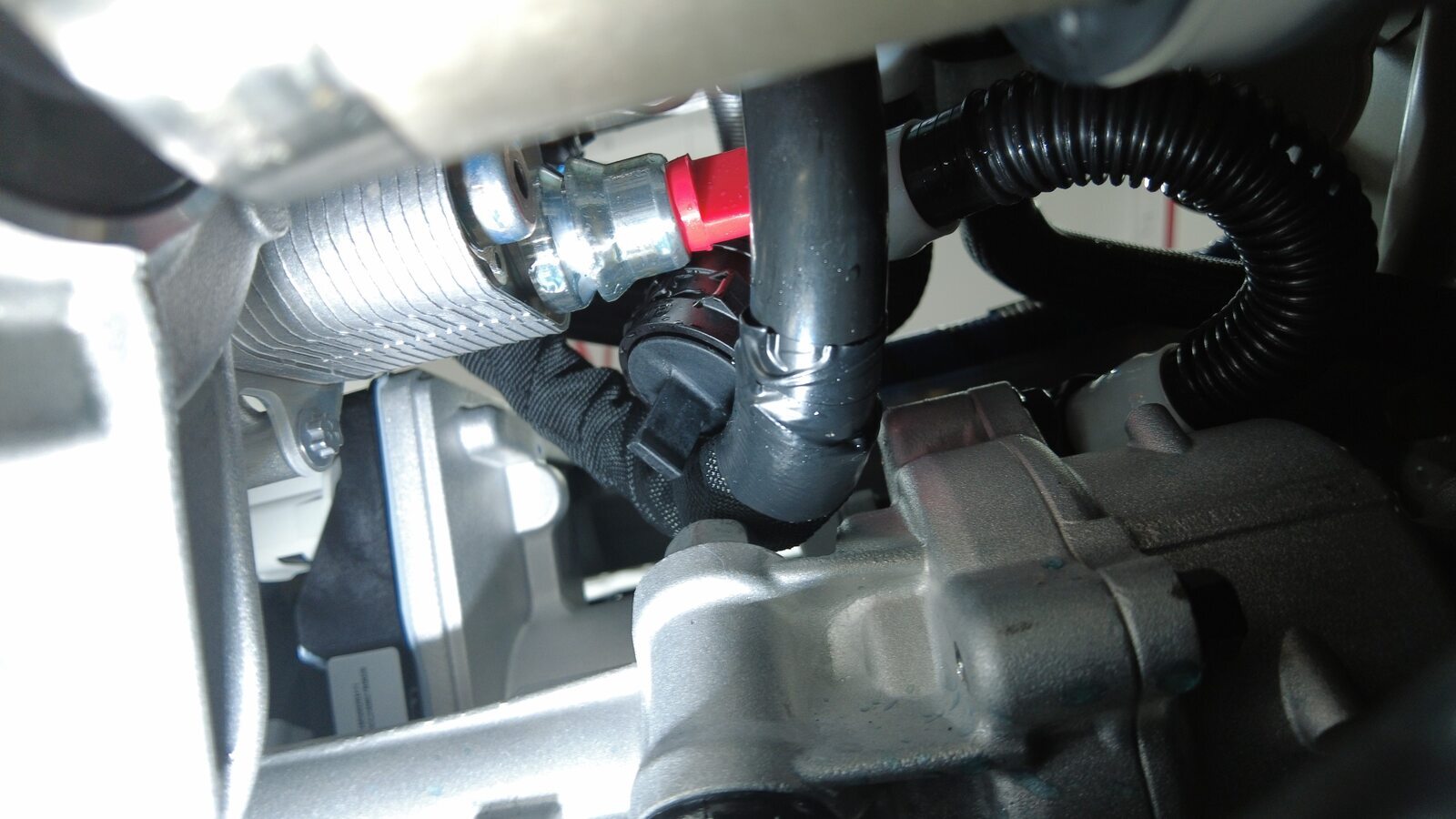

  2. 取下接头端部的塞子,然后安装弹簧夹,将前驱动单元动力总成回流软管连接到前驱动单元热交换器。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全紧固。
    Informational PurposesAn informational icon, calling your attention
    连接到超级歧管时,先安装软管侧可避免冷却液流失。
  3. 取下接头端部的塞子,然后安装弹簧夹,将前驱动单元变流器软管连接到前驱动单元热交换器。
  4. 取走车辆下方的冷却液排放容器。
  5. 排空并重新加注前驱动单元变速箱油。请参阅变速箱油 - 前驱动单元(排放和重新加注)
  6. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  7. 连接低压电池电源。请参阅低压电源(断开和连接)
  8. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
  9. 点击Actions选项卡,然后在搜索字段中输入 "Oil Pump Low Pressure Test - Front Drive Unit"。
  10. 点击TEST-SELF_DIF_X_OIL-PUMP-PRESSUREvia Toolbox: (link),再点击Run,然后等待例行程序完成。
  11. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Coolant Purge Start > Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    • 此例行程序在显示停止提示后仍将持续一段时间。冷却液泵会发出响声。
    • 测试持续约 10 分钟。在此期间请勿开始其他例行程序。
    • 确保车辆未处于“前进”挡。将车辆换至“前进”挡时,此例行程序将停止。
    • 测试中,速度将在 3500-6500 RPM 之间变化(怠速 = 约 1500 RPM),启动的阀门将在串联和并联之间切换。
    • 如果速度在 7000 RPM 左右徘徊,则说明泵存在气锁状况。请重新执行真空加注。继续添加冷却液并排空空气,直至冷却液液位介于罐上的 NOM 与 MAX 线之间。
  12. 断开笔记本电脑。
  13. 退出“维护模式”。请参阅维护模式
  14. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
  15. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  16. 升起左前车窗,关闭左前车门。
  17. 将举升臂从车辆下方拆下。
