12V 电源输出口总成 ((拆卸和更换))

校正代码 1519021702 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下中控台。请参阅中控台 2.0 ((拆卸和安装))

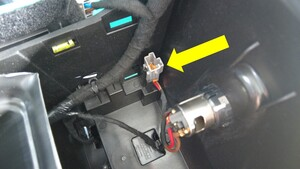

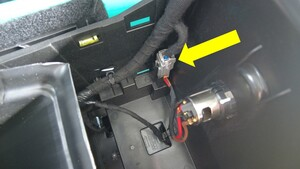

  2. 将低压电源插座连接器从中控台上断开。
  3. 将低压电源插座电气线束从中控台上拆下。
    Informational PurposesAn informational icon, calling your attention

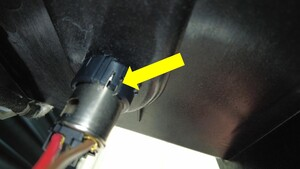

    向上滑动低压电源插座连接器,将其从中控台上拆下。

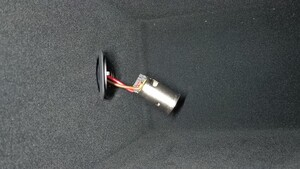

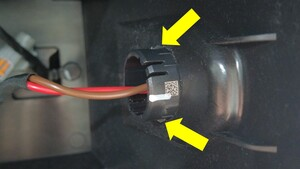

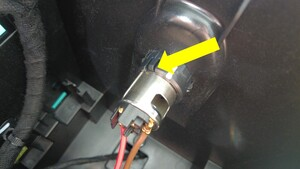

  4. 使用小号一字螺丝刀松开锁片(2 个),然后将低压电源插座推出。
    Informational PurposesAn informational icon, calling your attention
    操作时,如有必要,可翻转中控台。

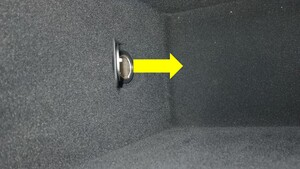

  5. 使用小号一字螺丝刀松开锁片(2 个),然后将低压电源插座盖从凹槽中推出,再从中控台上拆下。
    Informational PurposesAn informational icon, calling your attention
    操作时,如有必要,可翻转中控台。

安装

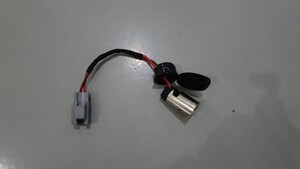

  1. 拆下新的低压电源插座总成上的低压电源插座盖。
    Informational PurposesAn informational icon, calling your attention

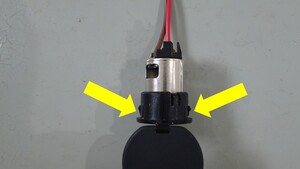

    使用小号一字螺丝刀松开锁片(2 个)。
  2. 将低压电源插座盖安装到中控台上。
    Informational PurposesAn informational icon, calling your attention
    沿着定位槽推动低压电源插座盖,直至锁片紧固。如有必要,可翻转中控台。

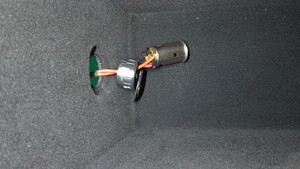

  3. 将低压电源插座安装到低压电源插座盖上。
    Informational PurposesAn informational icon, calling your attention
    沿着定位槽上部推动低压电源插座,直至锁片安装到位。如有必要,可翻转中控台。
  4. 将低压电源插座电气线束安装到中控台上。
    Informational PurposesAn informational icon, calling your attention
    向下滑动低压电源插座连接器,将其安装到正确位置。
  5. 将低压电源插座连接器连接到中控台。
  6. 安装中控台。请参阅中控台 2.0 ((拆卸和安装))
