Electrical Steering Column - LHD ((拆卸和更换))

校正代码 3205010102 FRT 1.98 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格Electrical Steering Column - LHD ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向机总成固定到电动转向柱的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米深套筒
  • 棘轮/扭矩扳手
更换 1111523-00-A
将转向柱固定到横梁的螺母(4 个)
15 Nm (11.1 lbs-ft)
  • 13 毫米深套筒
  • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
  • 无绳棘轮/冲击钻
重复使用

拆卸

  1. 将转向柱上部间隙隔套从转向柱上拆下。请参阅 Instrument Panel Steering Column Upper Gap Hider ((拆卸和更换))

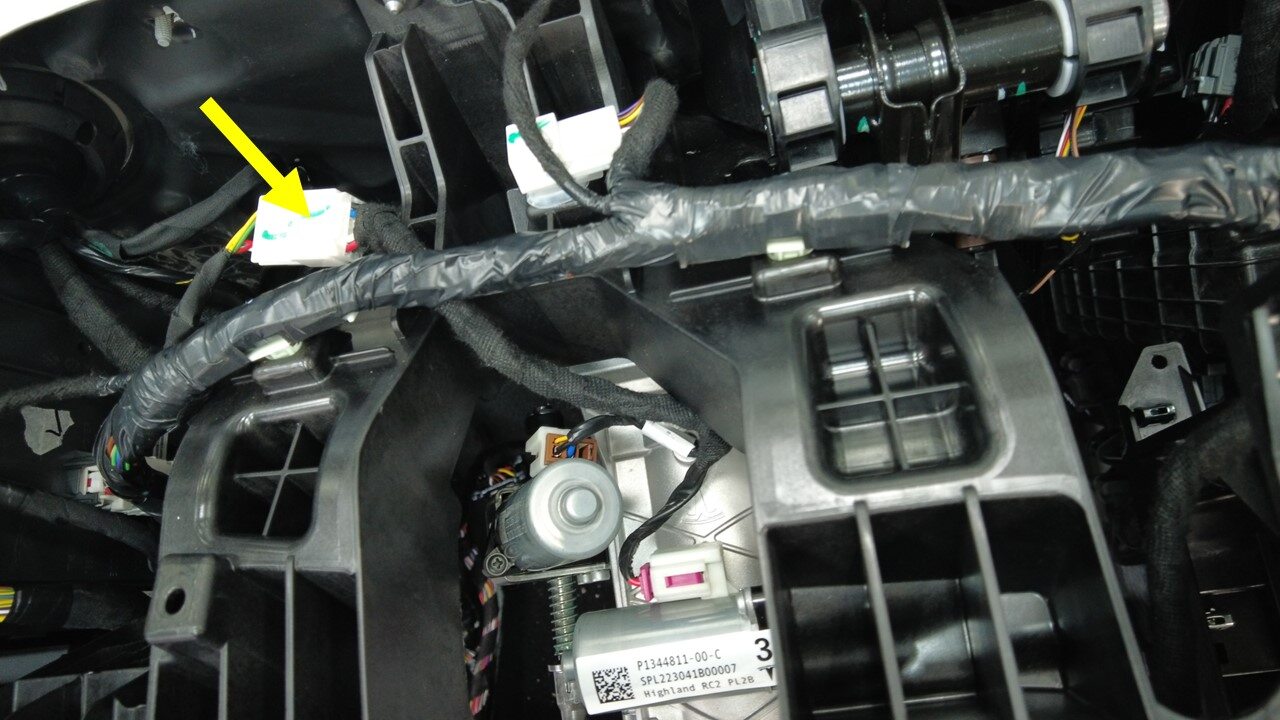

  2. 将仪表板线束连接器从电动转向柱上断开。

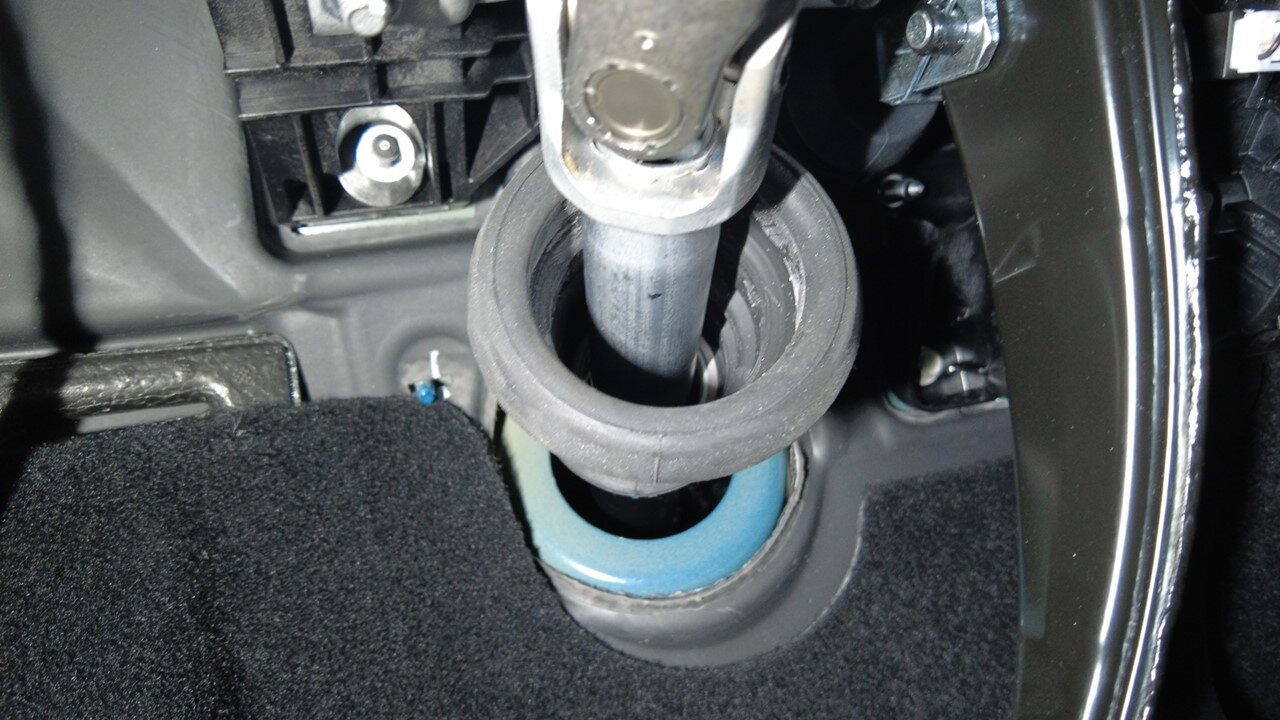

  3. 将转向轴护套从隔板上松开,然后将其拉入车辆。
    Informational PurposesAn informational icon, calling your attention
    先松开一个点,然后绕其进行操作。

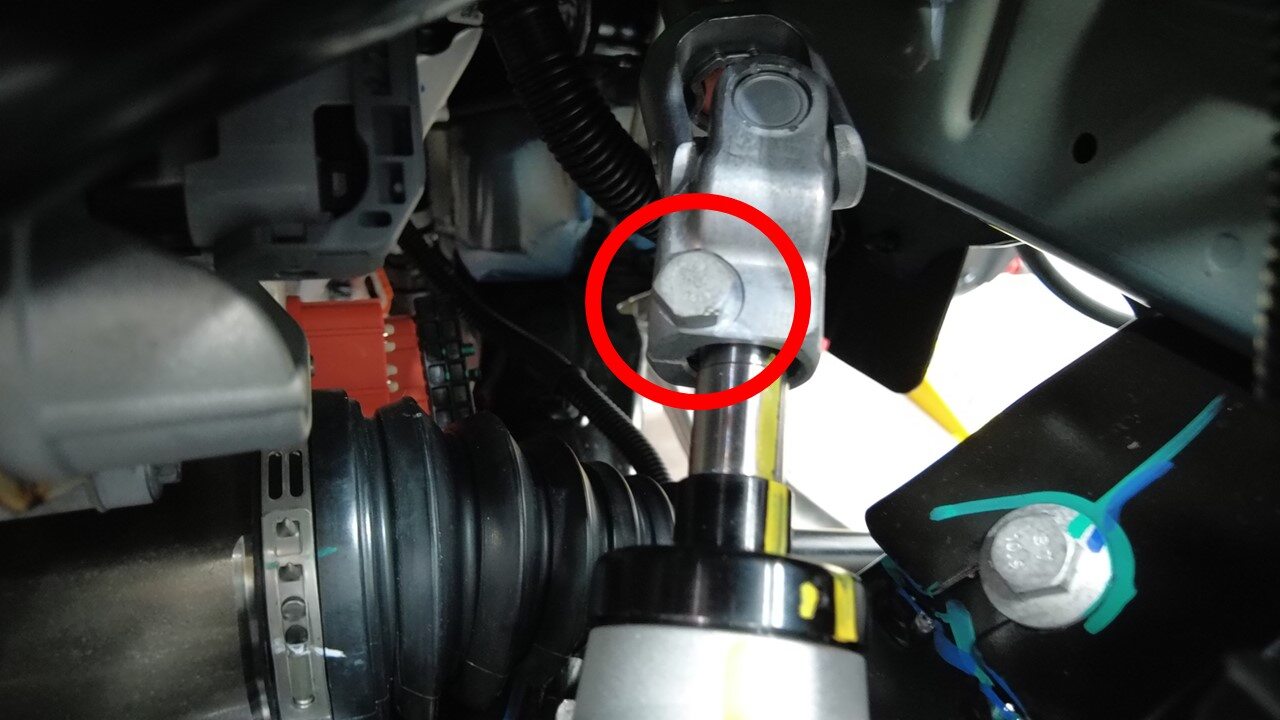

  4. 拆下将转向机总成固定到电动转向柱的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒
    • 棘轮/扭矩扳手

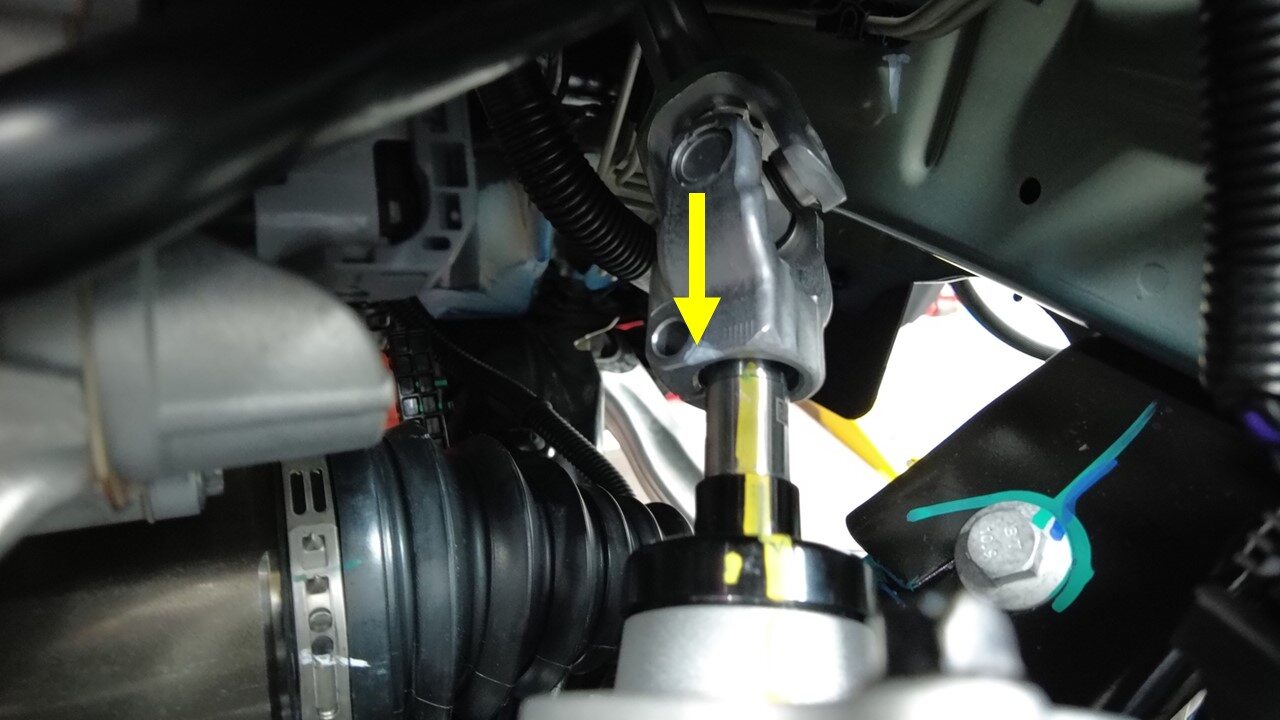

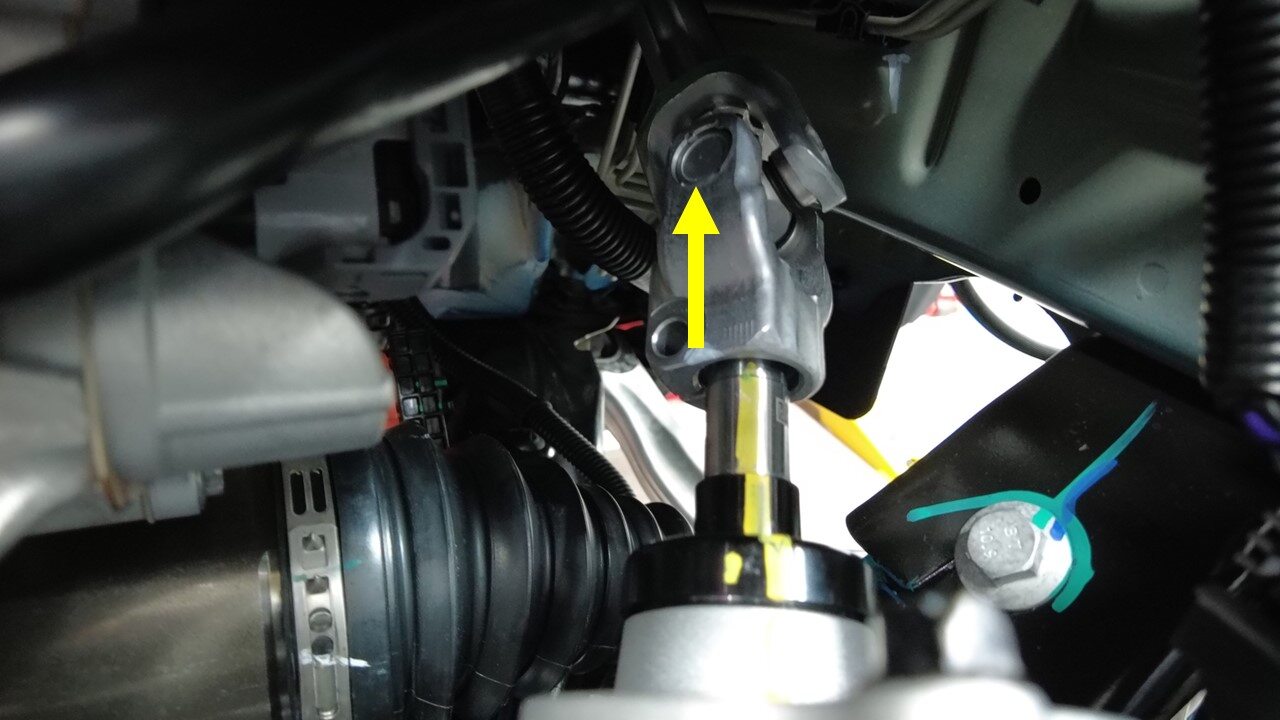

  5. 向上滑动电动转向柱,将其从转向机总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    分离时,可能需要通过摆动或使用无弹力锤进行辅助。

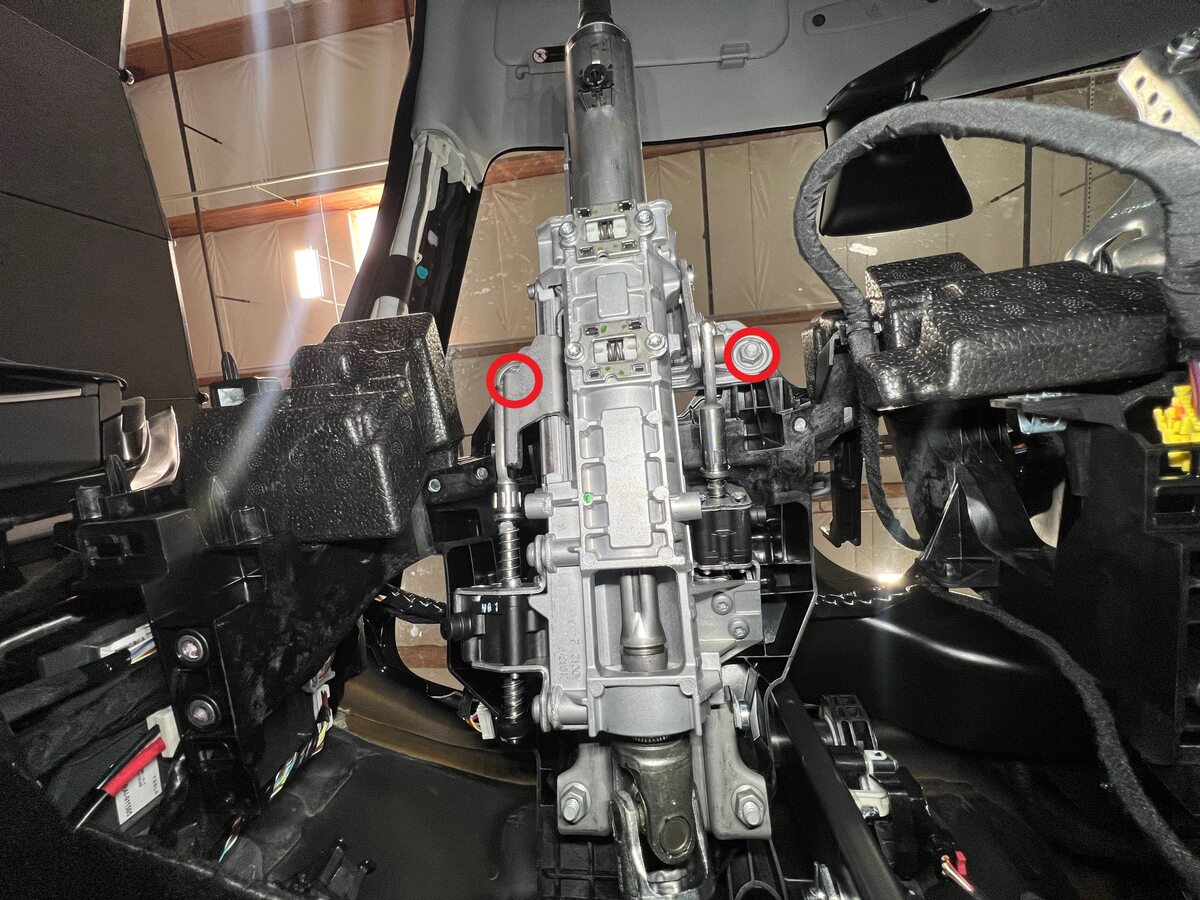

  6. 拆下将转向柱固定到横梁的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 无绳棘轮/冲击钻

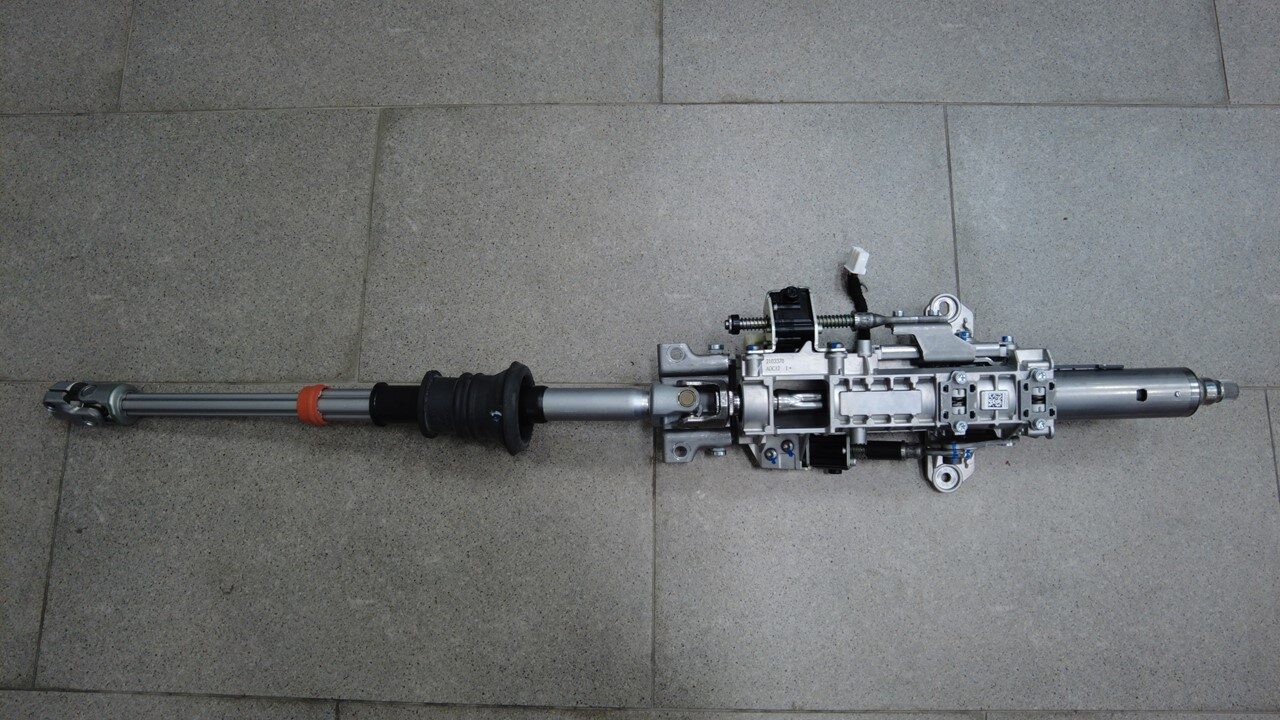

  7. 将电动转向柱从车辆上拆下。

安装

  1. 将转向柱穿过仪表板放置在正确位置,以备安装。
  2. 安装将转向柱固定到横梁的下部螺母。
    Informational PurposesAn informational icon, calling your attention
    确保转向柱控制模块已正确就位。
    • 13 毫米深套筒
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 无绳棘轮/冲击钻

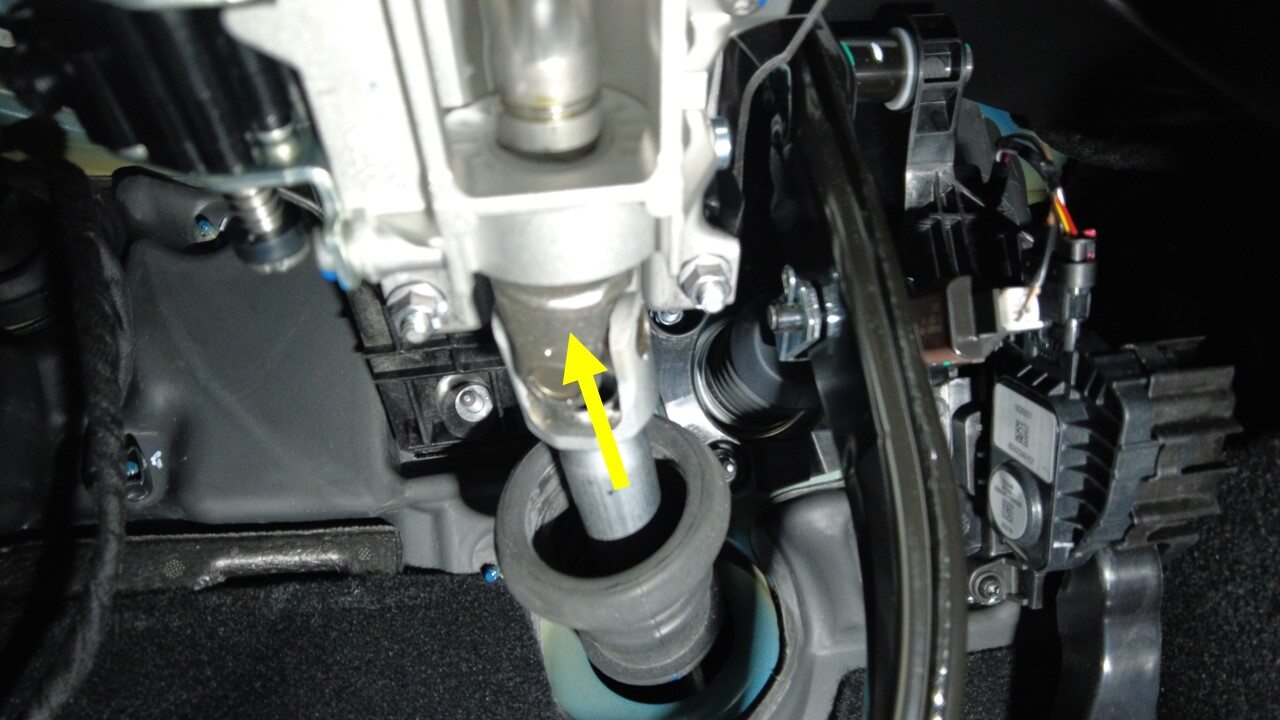

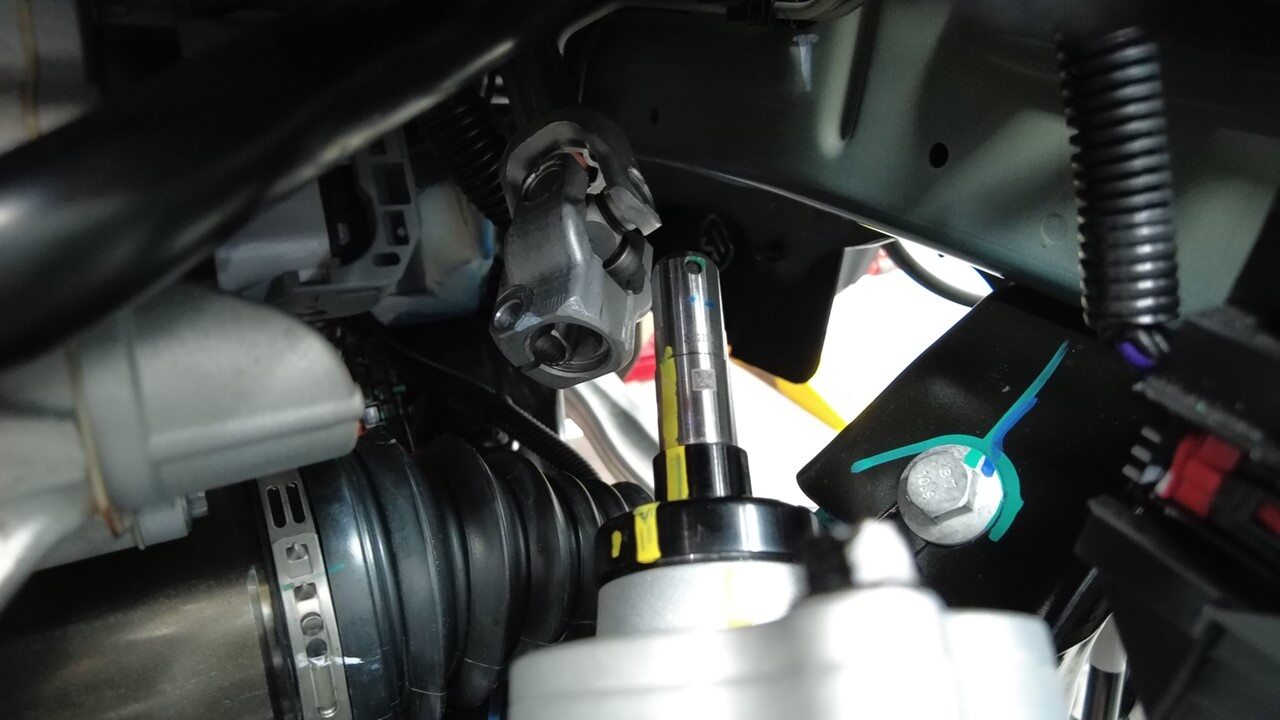

  3. 向下滑动中间轴总成,将其安装到转向机总成上。
  4. 安装将中间轴总成固定到转向机总成的螺栓。
    Informational PurposesAn informational icon, calling your attention
    确保转向柱控制模块已正确就位。
    • 13 毫米深套筒
    • 棘轮/扭矩扳手

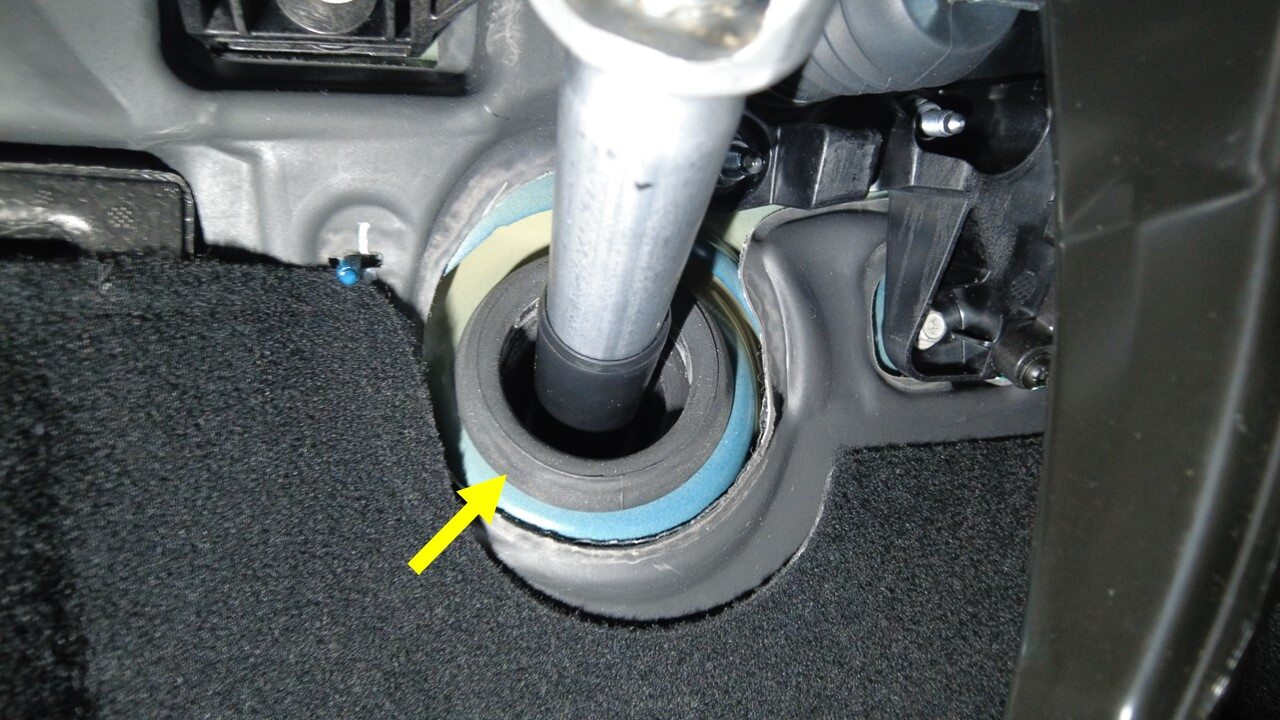

  5. 将转向轴护套正确紧固到隔板上。
  6. 将仪表板线束连接器连接到电动转向柱。
  7. 将转向柱上部间隙隔套安装到转向柱上。请参阅 Instrument Panel Steering Column Upper Gap Hider ((拆卸和更换))
