挡风玻璃 - 左 ((拆卸和更换))

校正代码 1020030302 FRT 2.05 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-03-26: 添加了“确保车辆停在平整地面上”的说明和注意事项。
  • 2025 年 3 月 12 日:添加了断开挡风玻璃加热器连接器前关闭电源的步骤。
  • 1080594-00-A - MEH234 刀片手柄
  • 1571168-00-A - WRD SPIDER 3 玻璃拆卸套件
  • 1080593-00-A - M18 填缝枪和胶枪工具
Informational PurposesAn informational icon, calling your attention
确保车辆停在平整地面上。

拆卸

  1. 打开两个前车门,降下两个前车窗。
  2. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式
  3. 拆下前围篦板。请参阅前挡风玻璃下饰板 ((拆卸和更换))
  4. 断开低压电池和紧急响应回路。请参阅

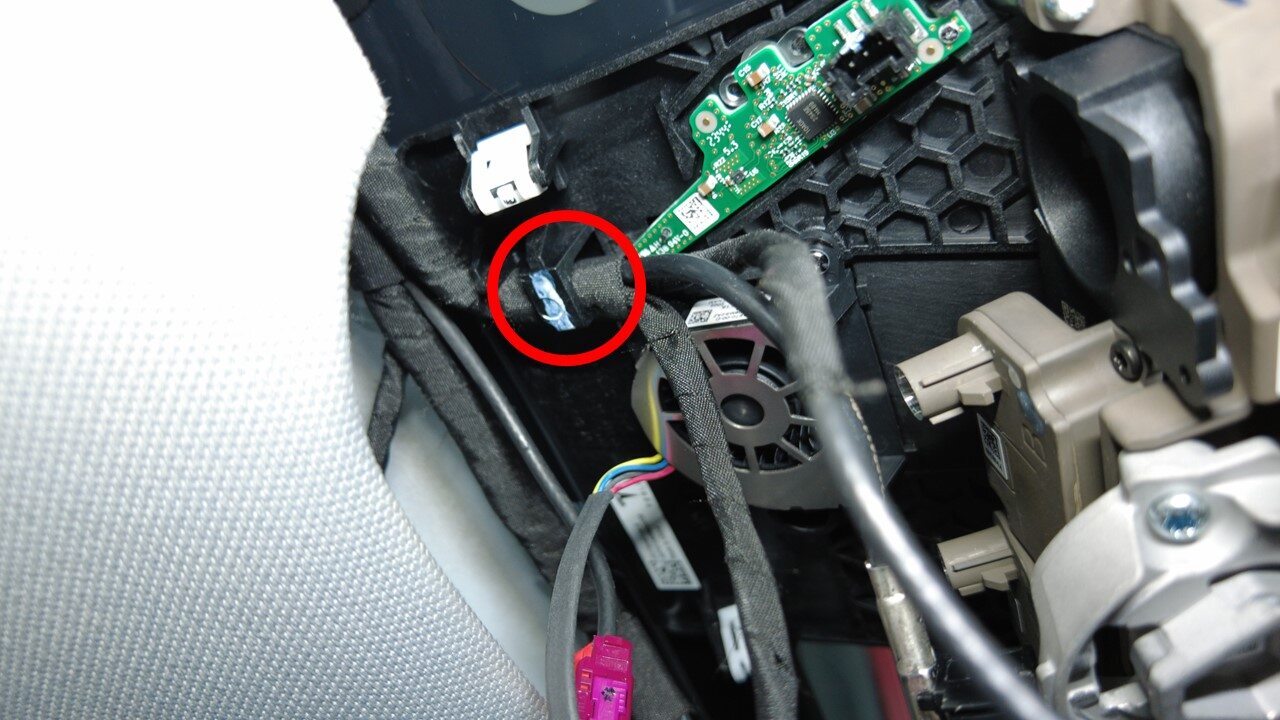

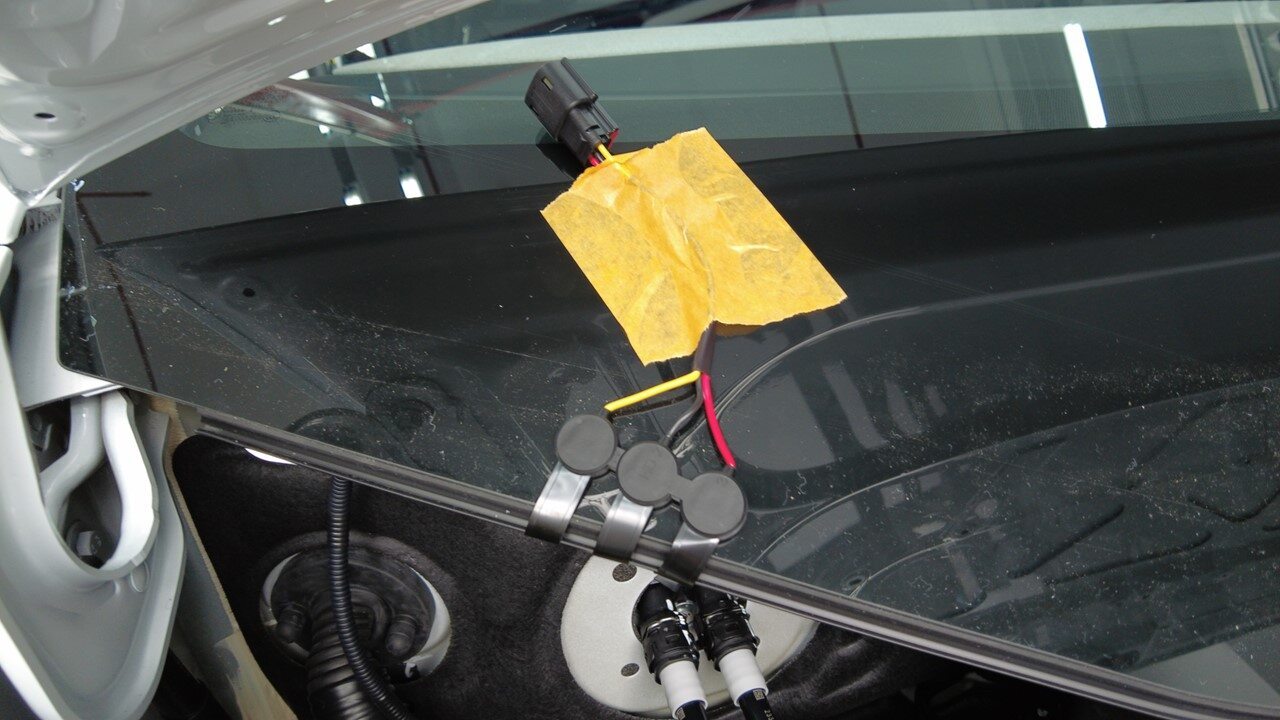

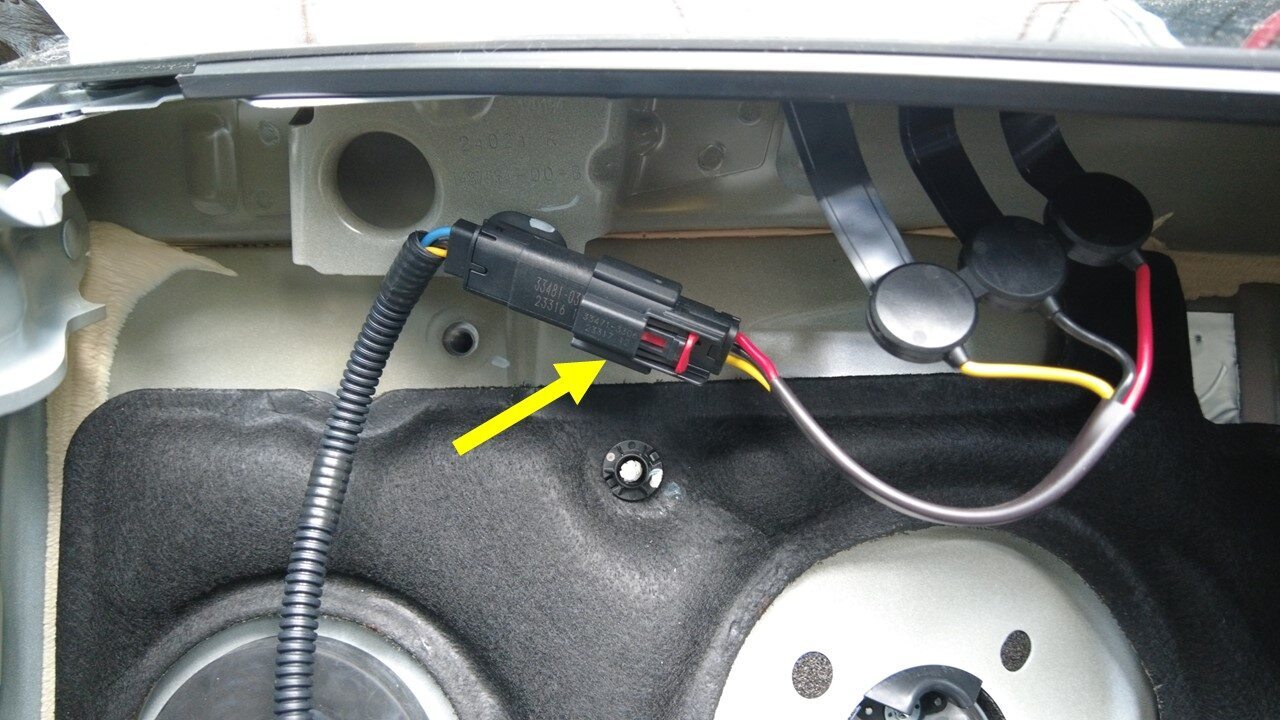

  5. 断开挡风玻璃加热器连接器,然后使用胶带将挡风玻璃加热器线束固定到挡风玻璃上。
  6. 拆下前置摄像头风扇。请参阅风扇 - 前视摄像头 ((拆卸和更换))
  7. 拆下前置摄像头。请参阅前视摄像头总成 ((拆卸和安装))

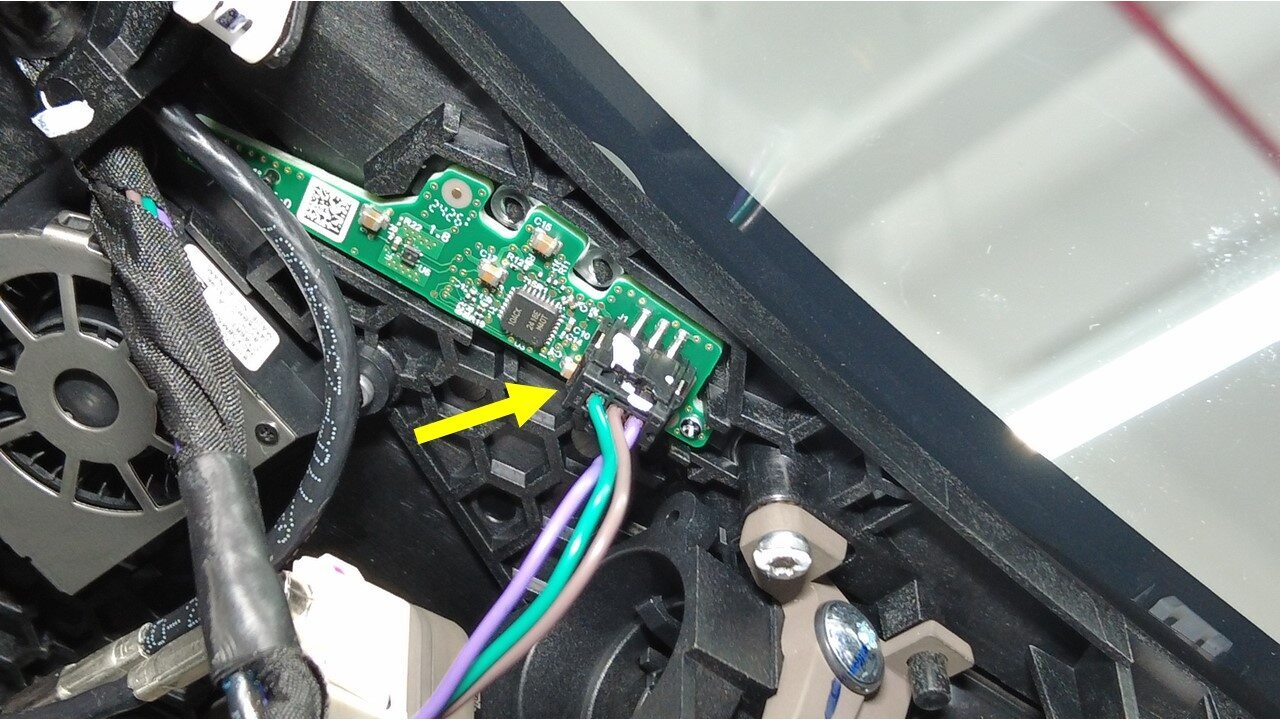

  8. 断开湿度和温度传感器连接器。
  9. 将挡风玻璃线束从挡风玻璃支架上拆下。
  10. 拆下左右 A 柱上饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))
  11. 拆下左右遮阳板。请参阅遮阳板 - 左 ((拆卸和更换))

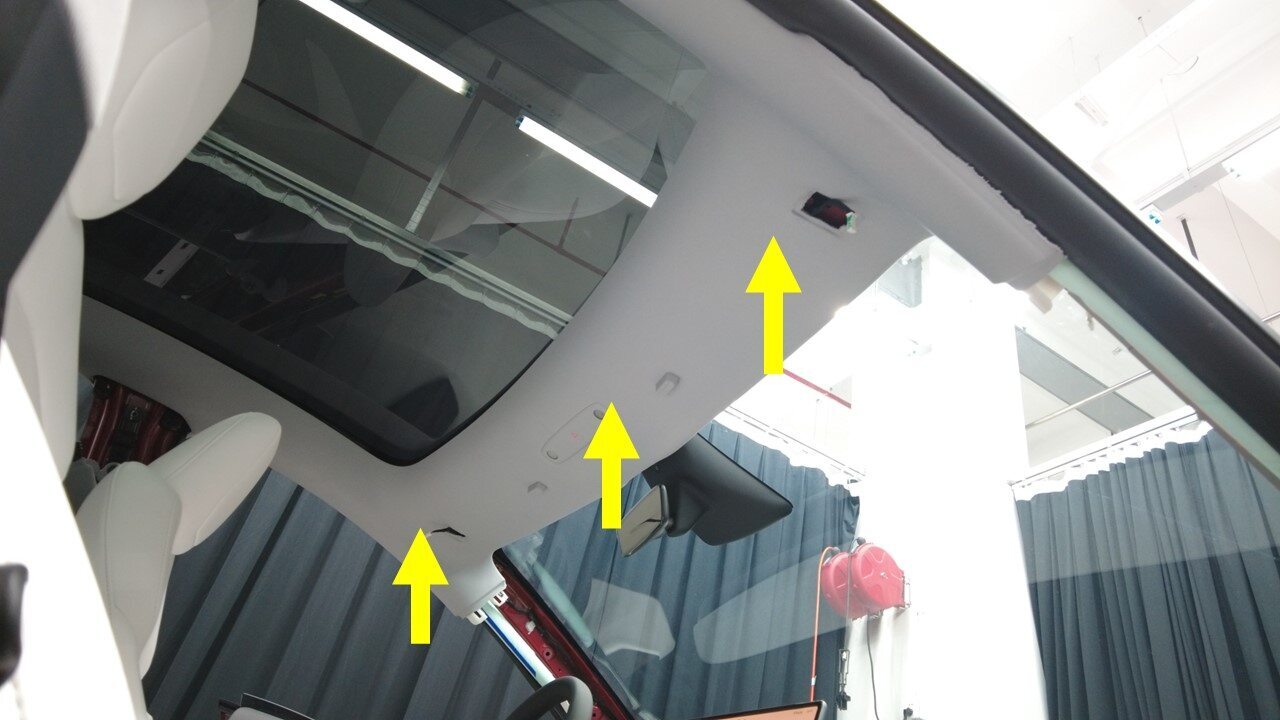

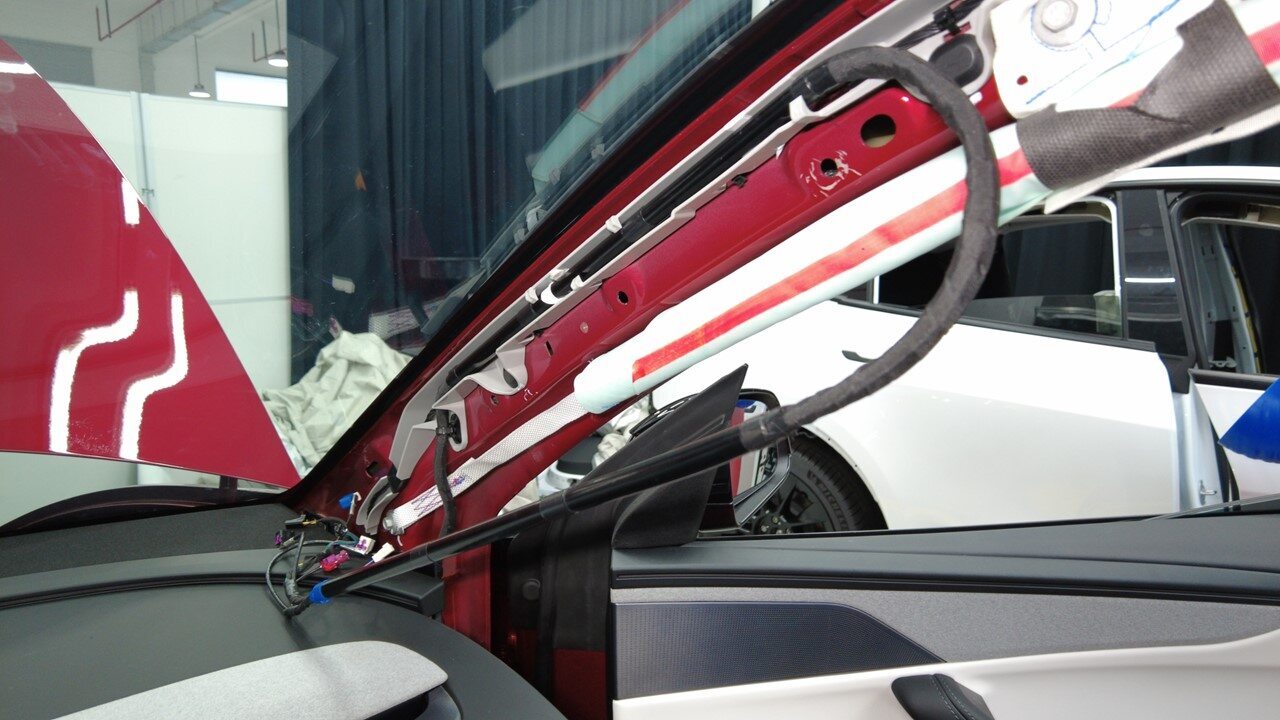

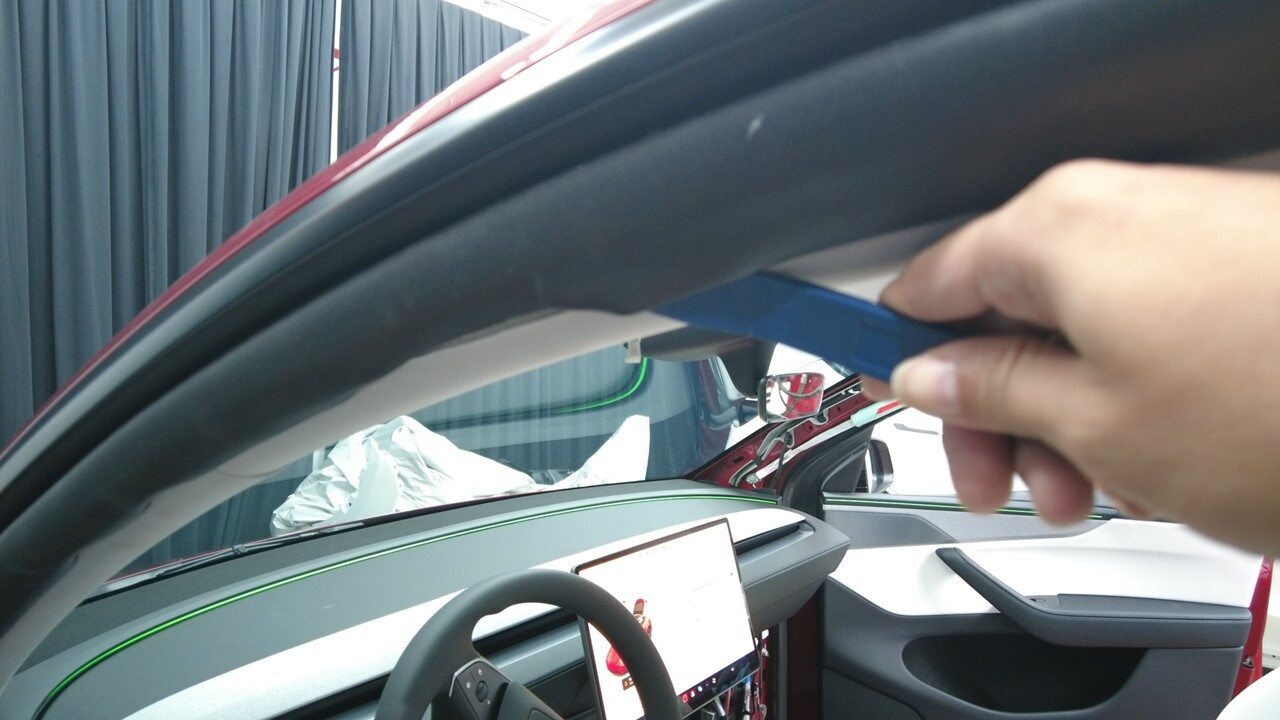

  12. 部分松开顶篷前端。
    Informational PurposesAn informational icon, calling your attention
    注意请勿弯曲顶篷。更换所有受损的卡子。

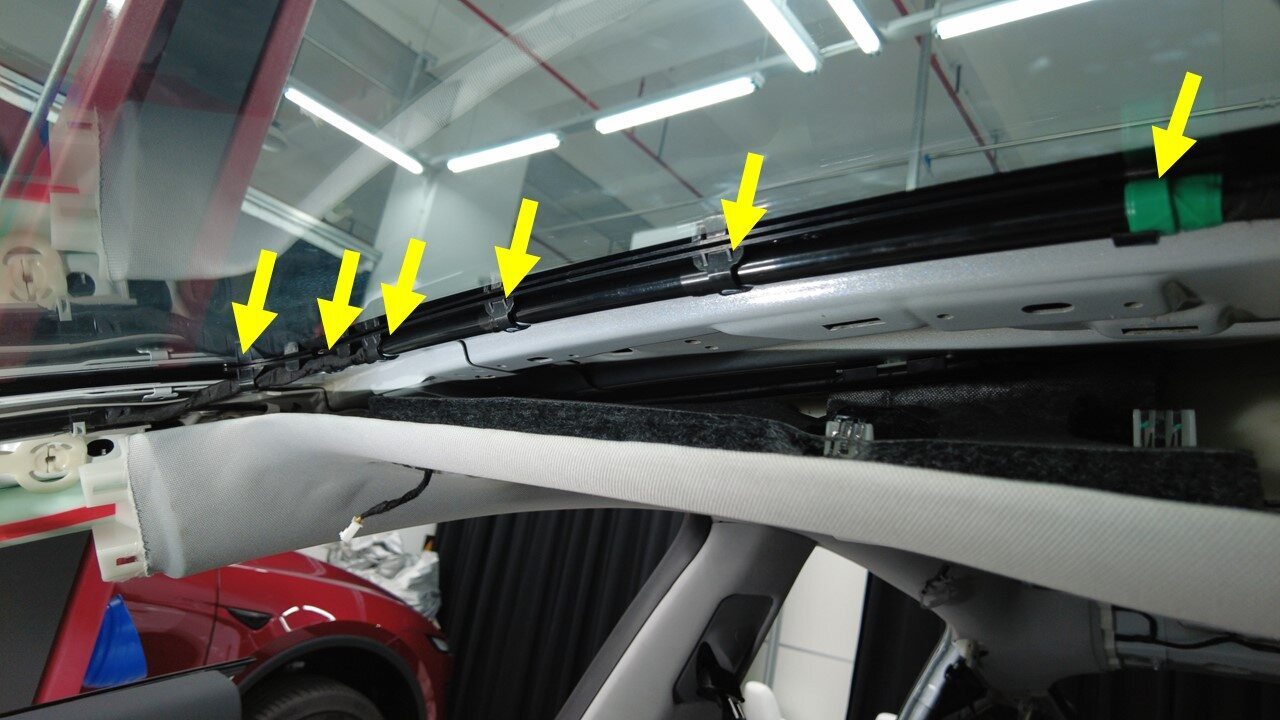

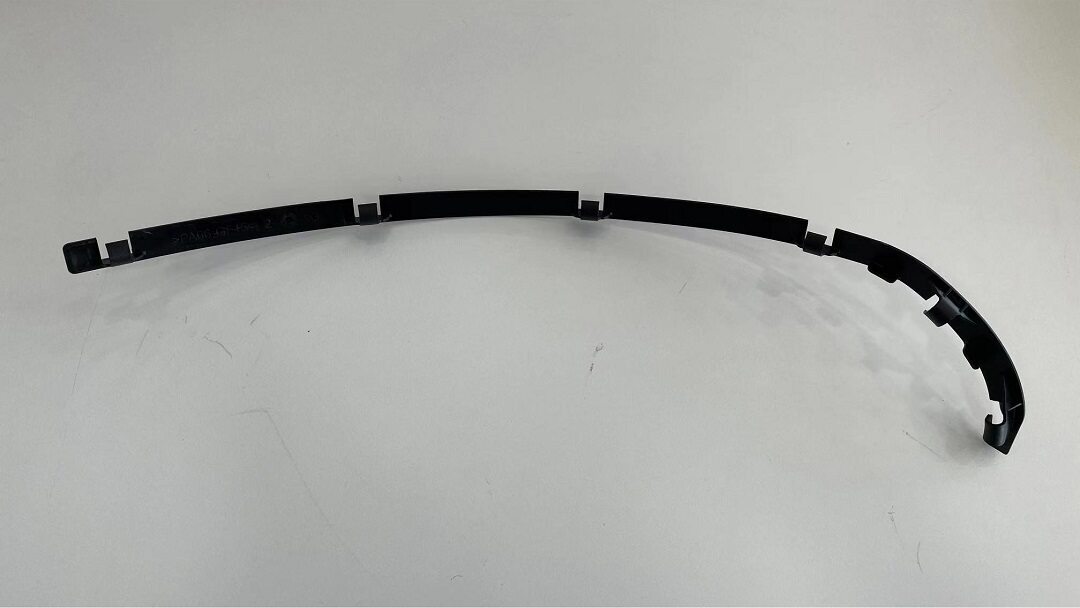

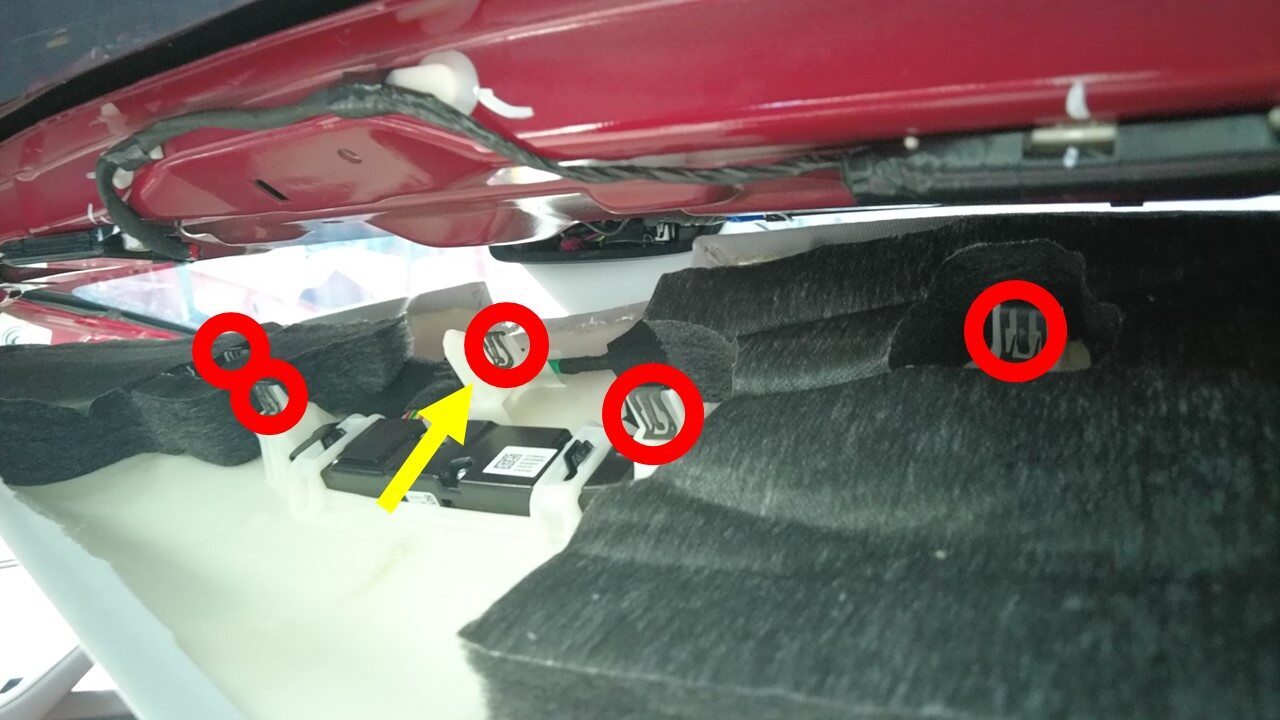

  13. 将挡风玻璃线束从顶部控制台 (OHC) 紧固件轨道上的挂钩(6 个)上松开,然后将线束置于一旁。

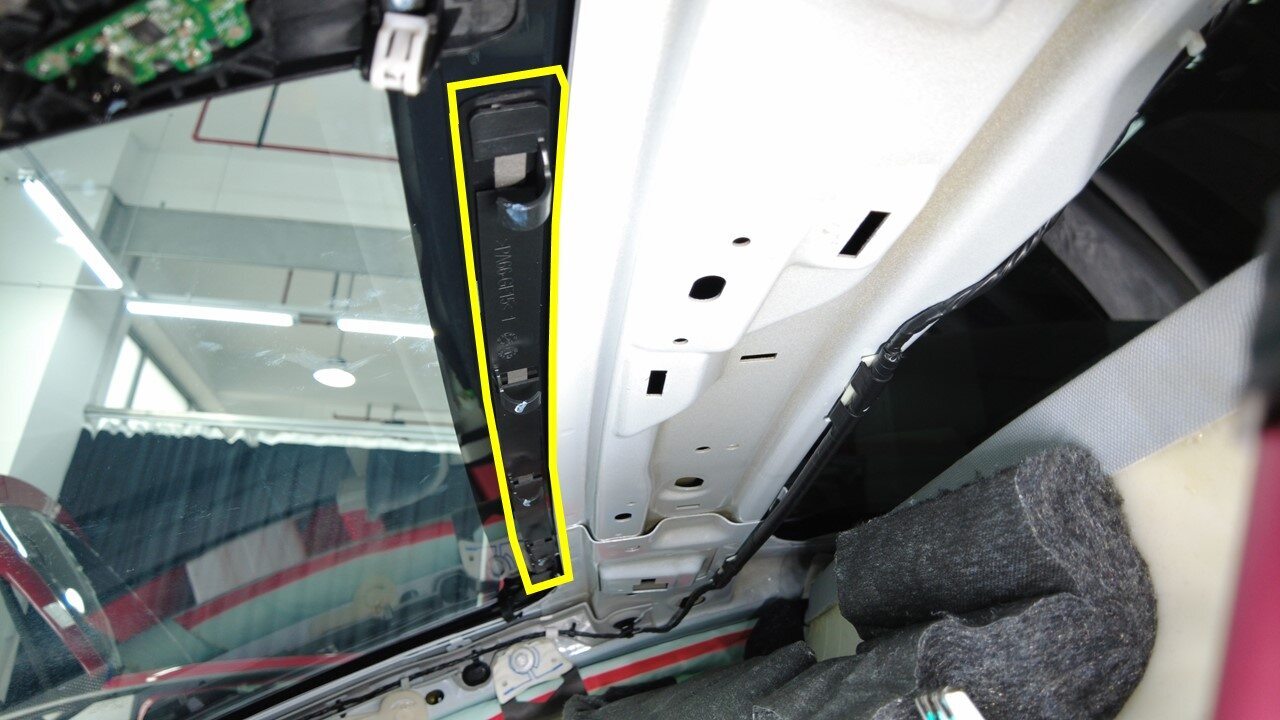

  14. 将顶部控制台 (OHC) 紧固件轨道从挡风玻璃上拆下并弃用。

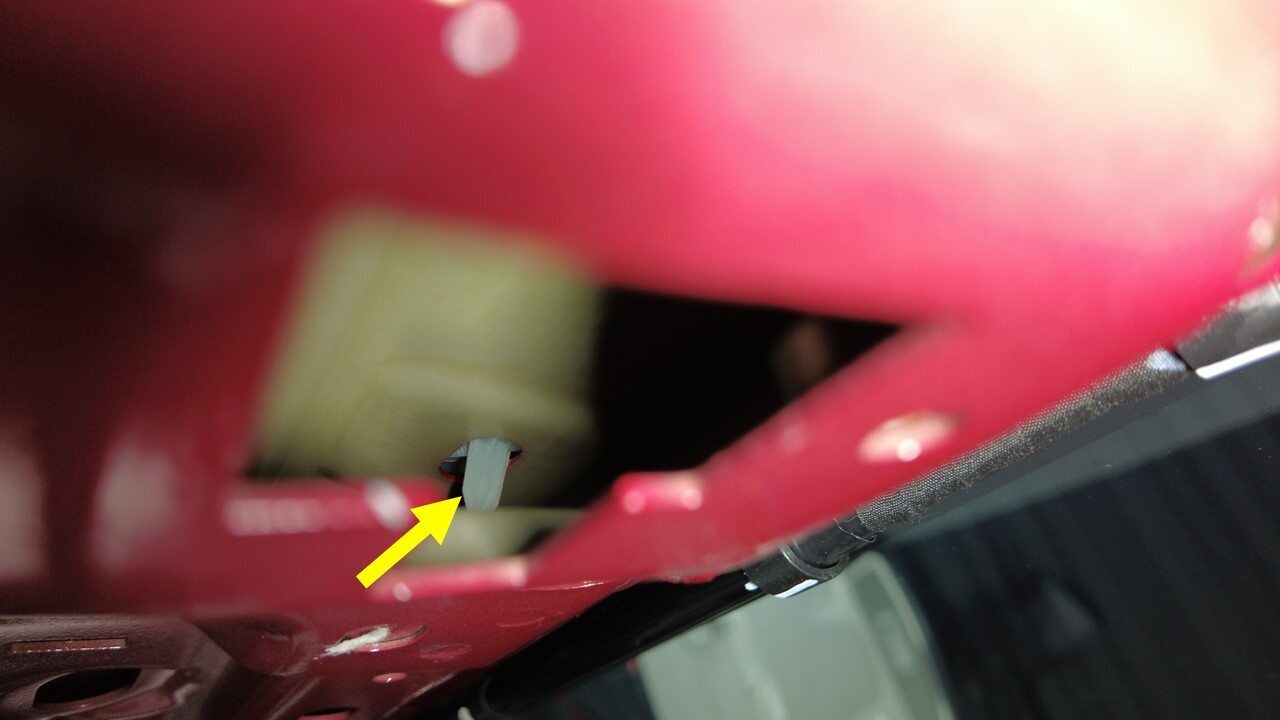

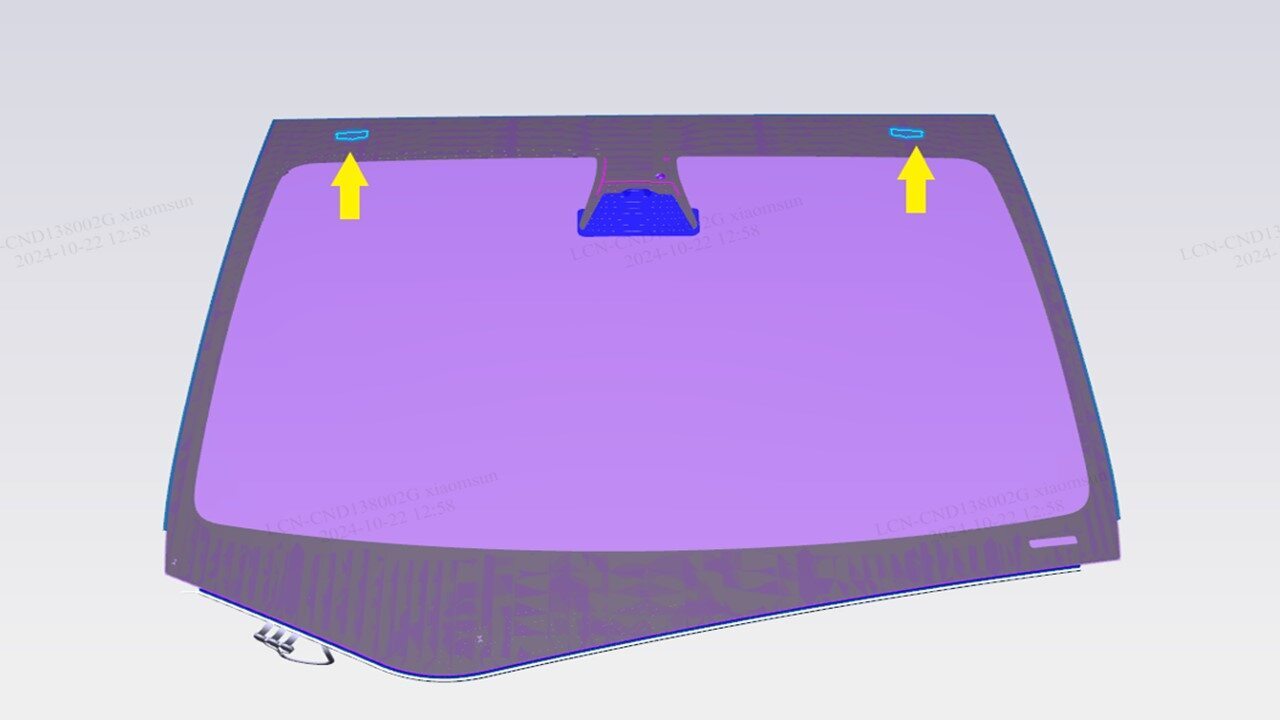

  15. 使用 Equalizer 工具将固定销(2 个)从挡风玻璃上角分离。
    Informational PurposesAn informational icon, calling your attention

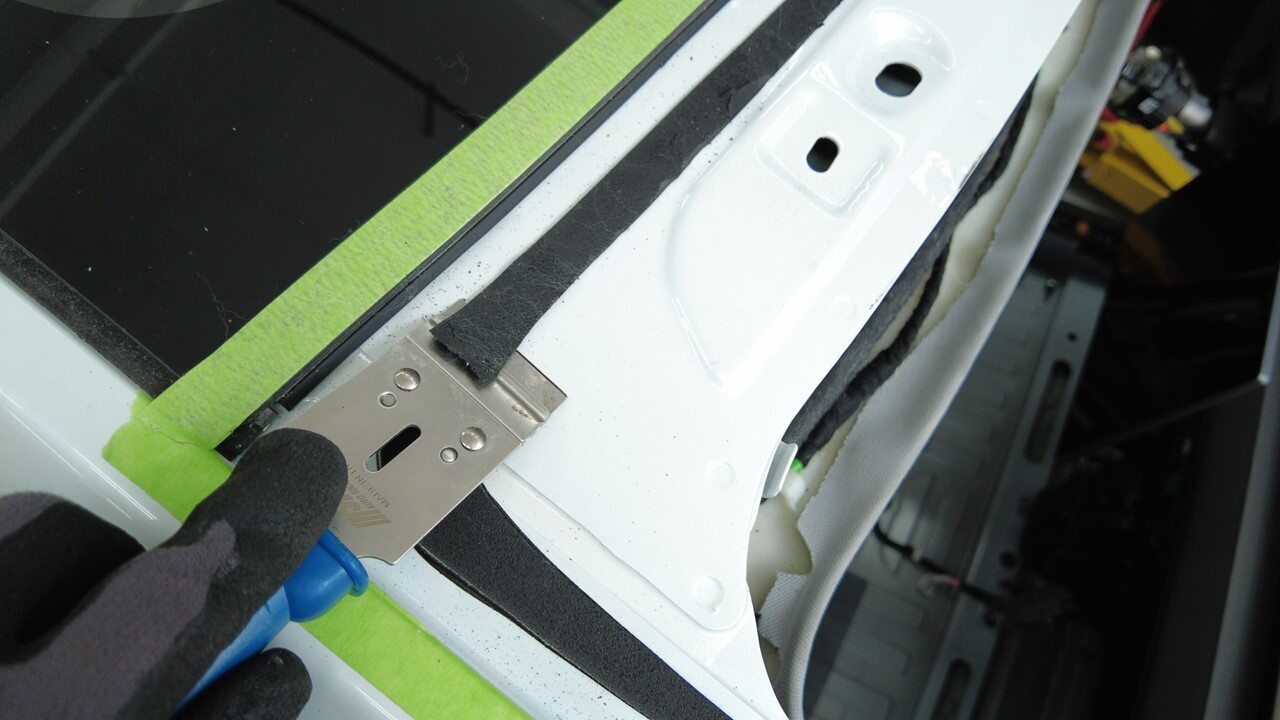

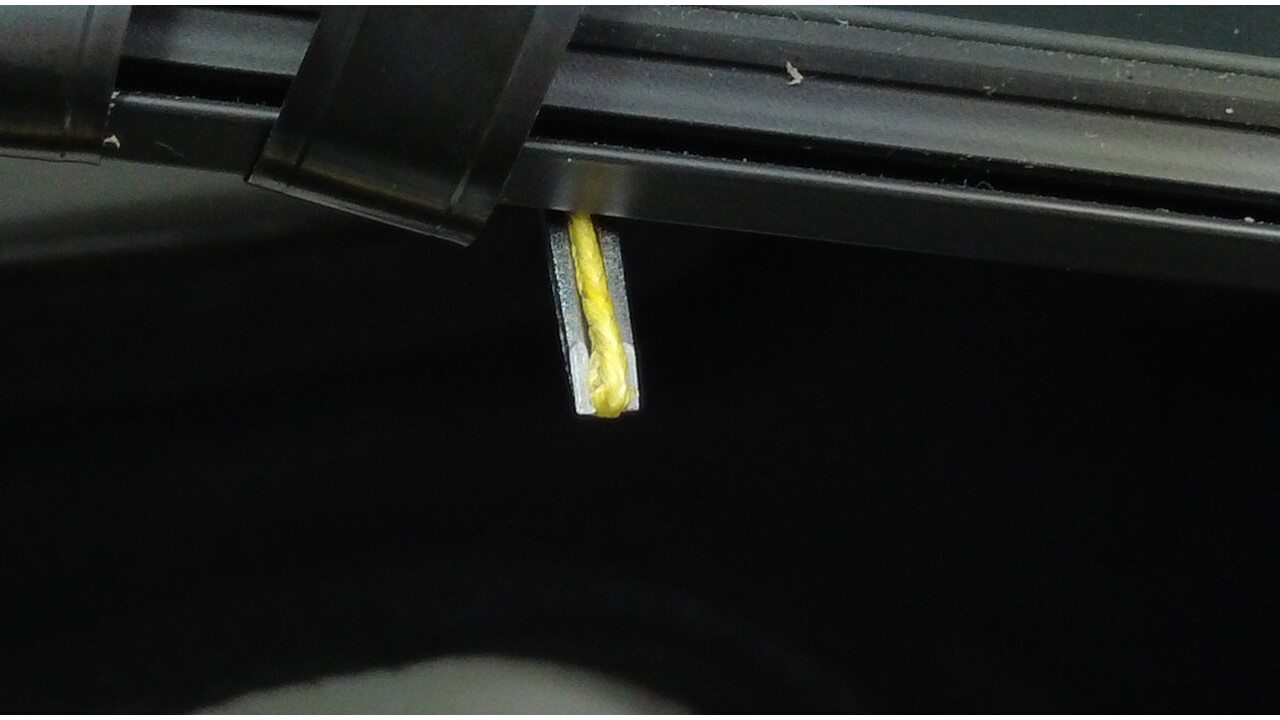

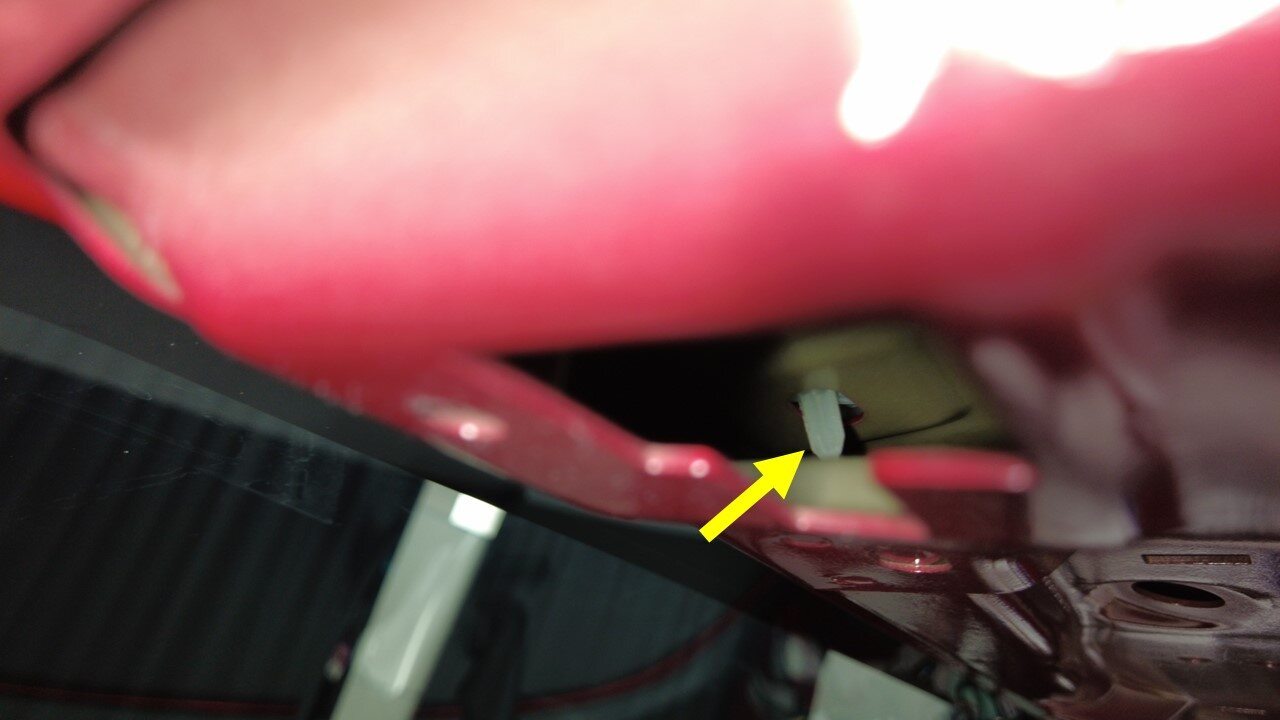

    将 Equalizer 工具向上滑动到固定销上,然后小心地将粘合剂与挡风玻璃分离。注意您可能无法清楚看到固定销,但是可以使用刀片感觉到。松开固定销以便执行切割程序。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:

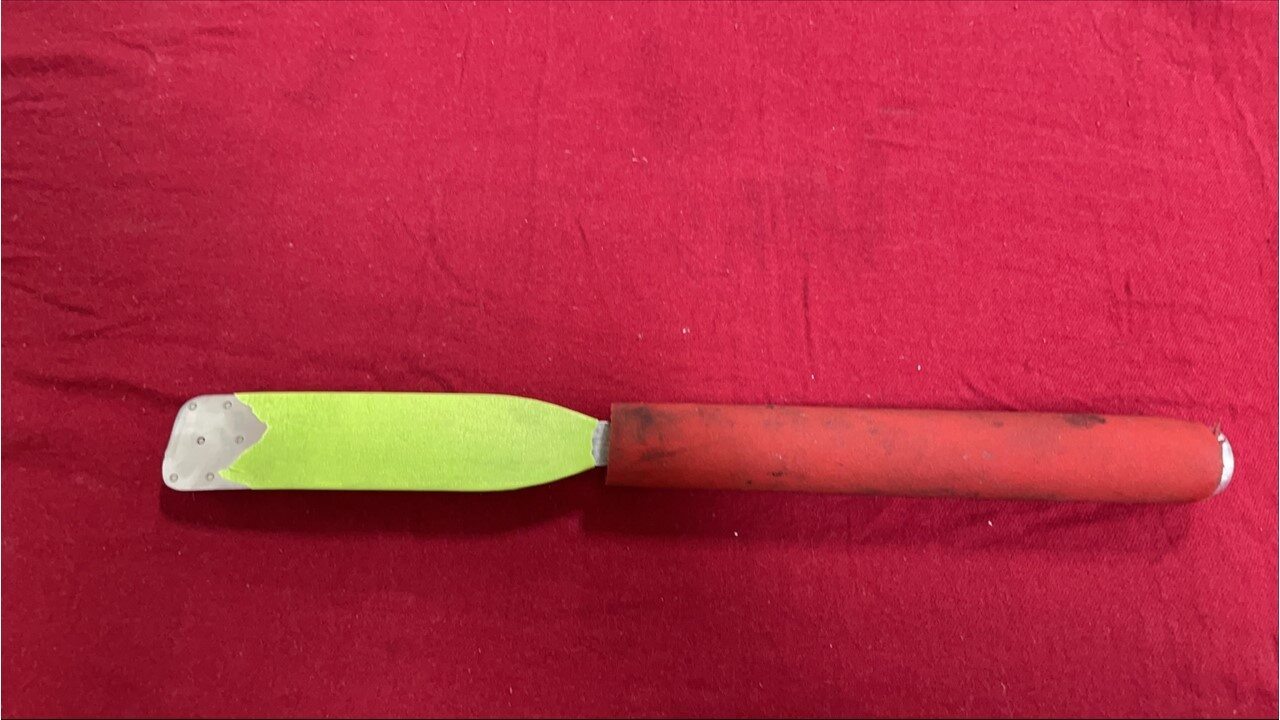

    • 1080594-00-A - MEH234 刀片手柄

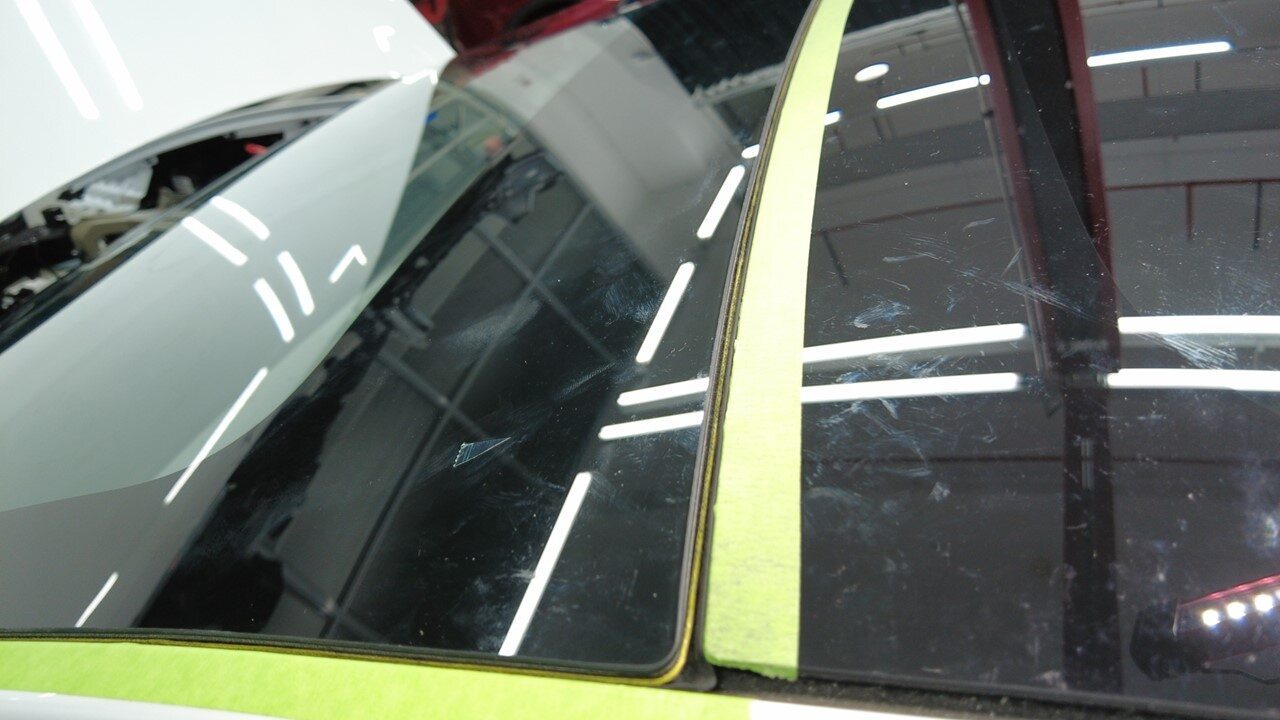

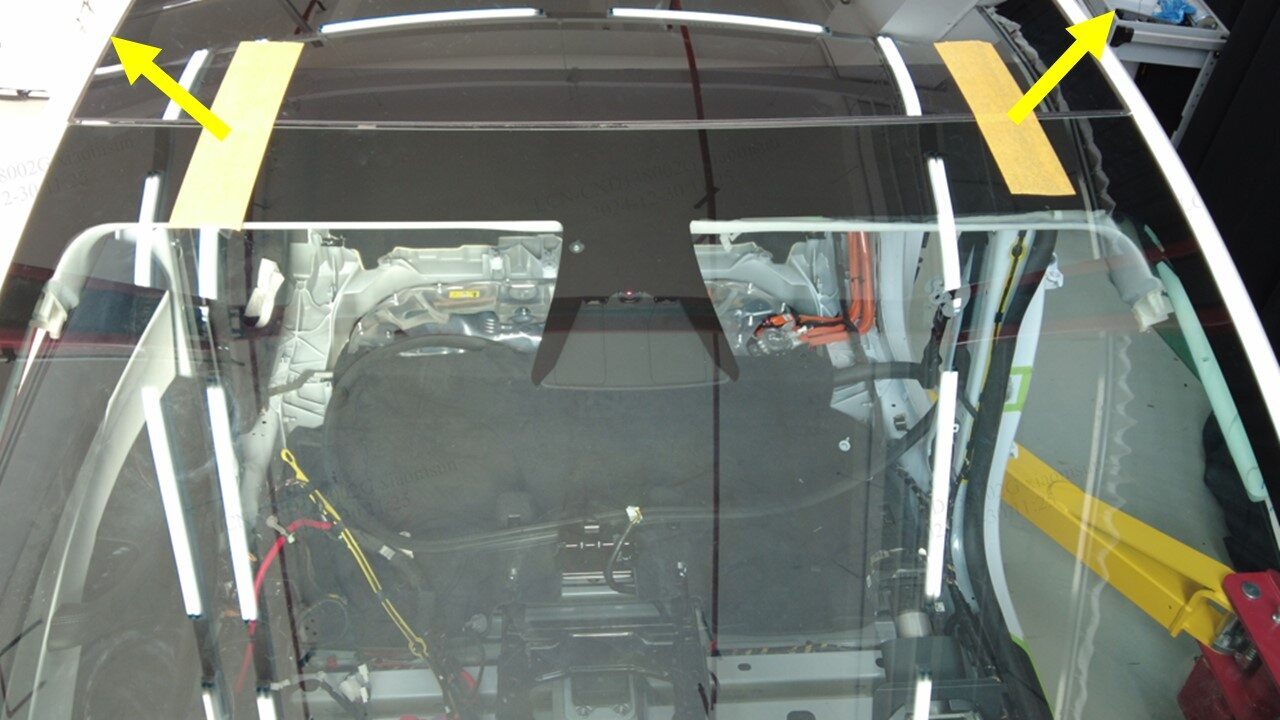

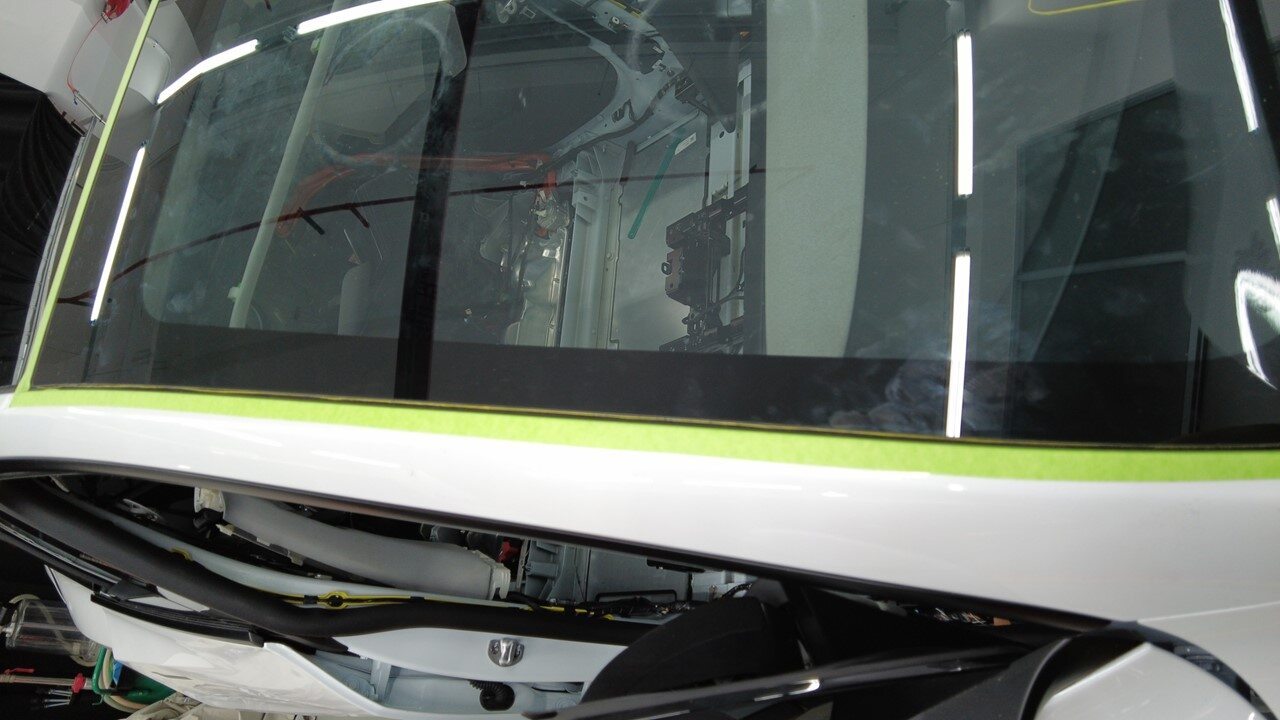

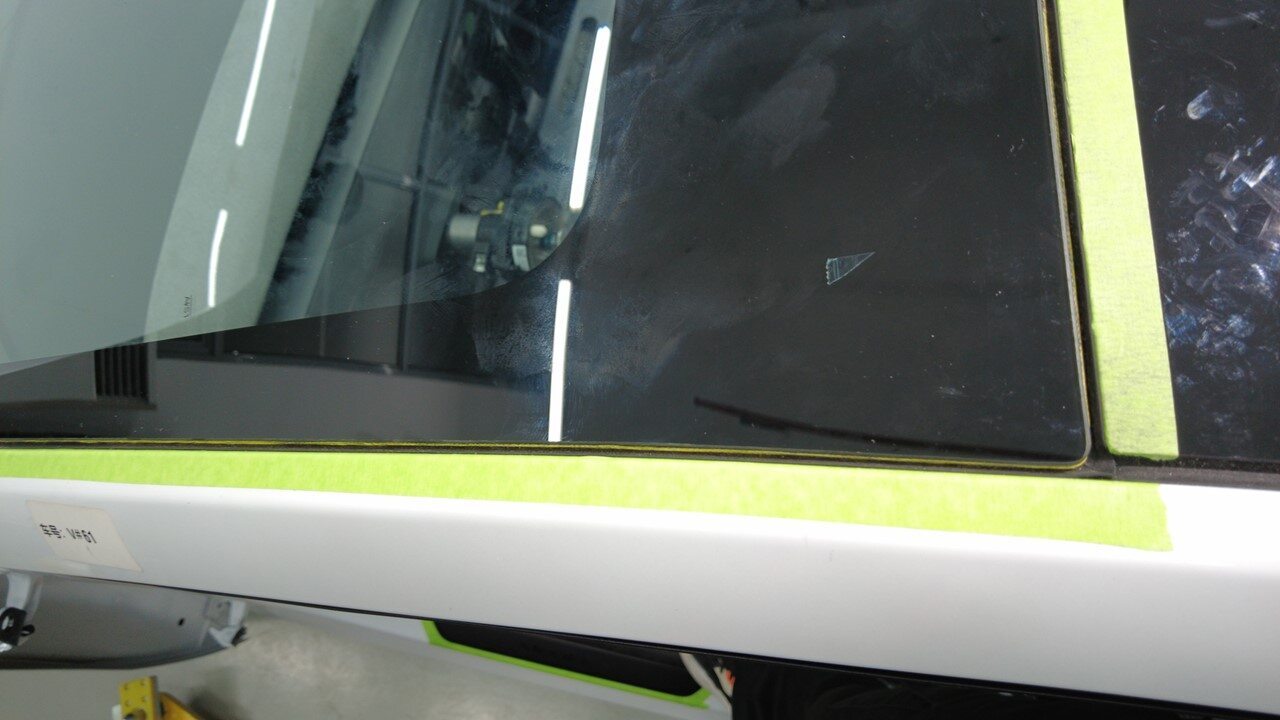

  16. 在 A 柱外部和车顶粘贴胶带以保护车漆和车顶玻璃。

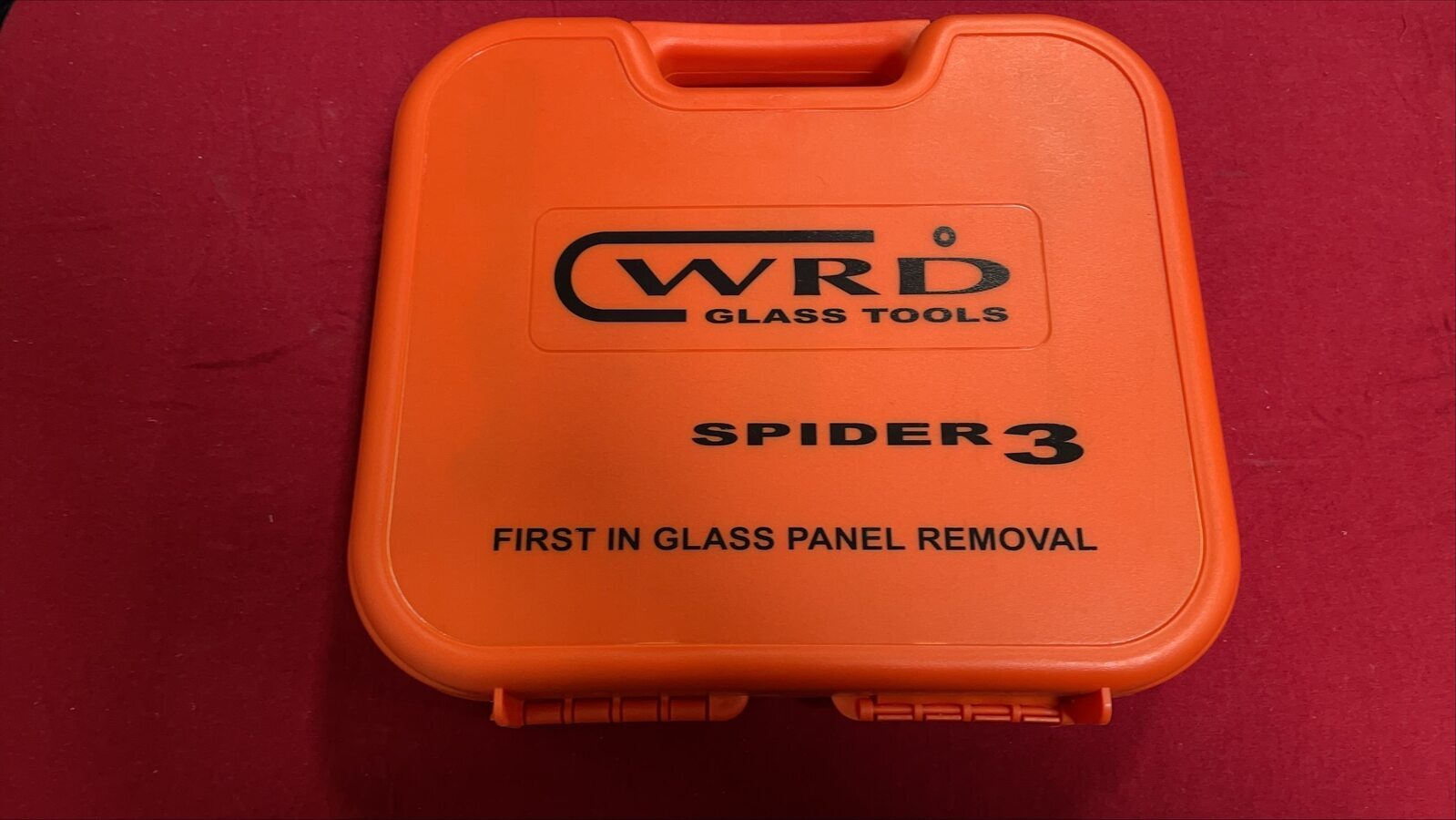

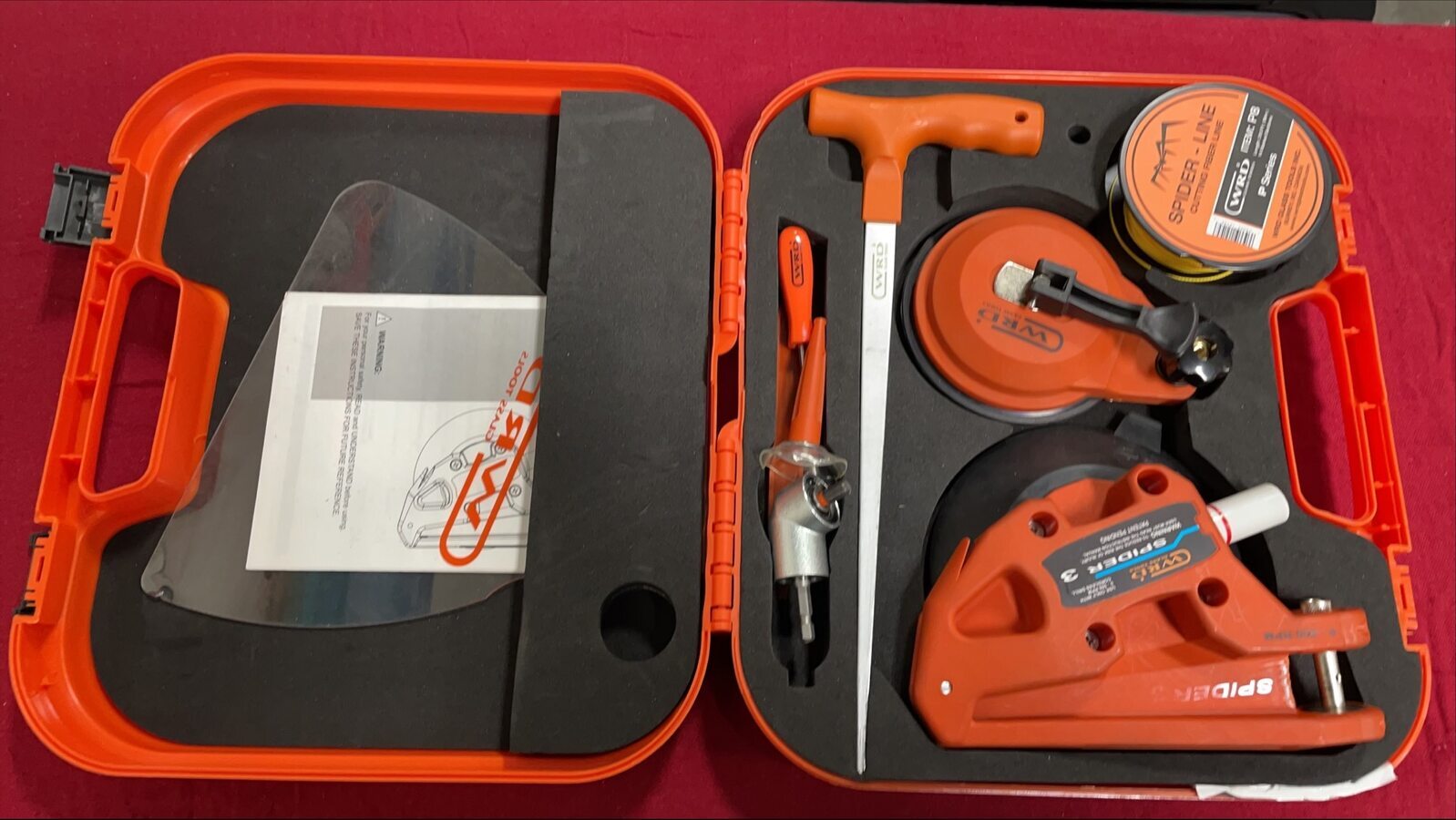

  17. 准备好 WRD Spider 3 玻璃拆卸套件 (1571168-00-A)。

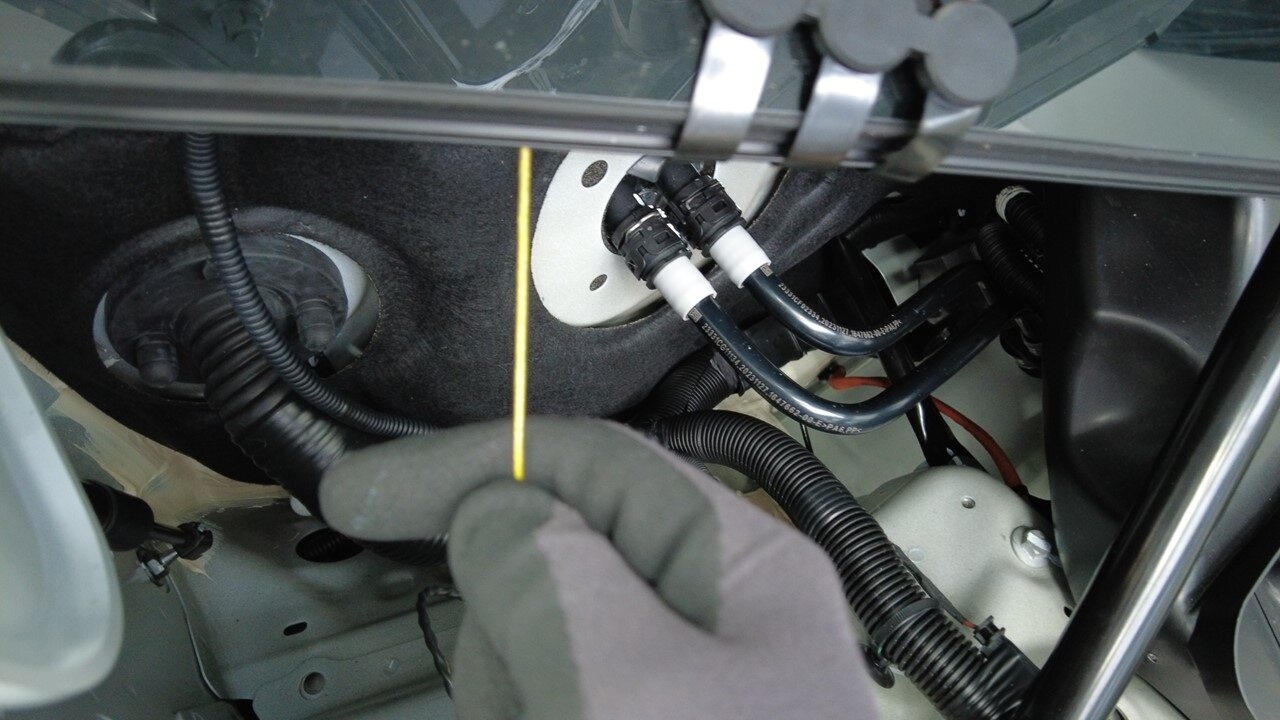

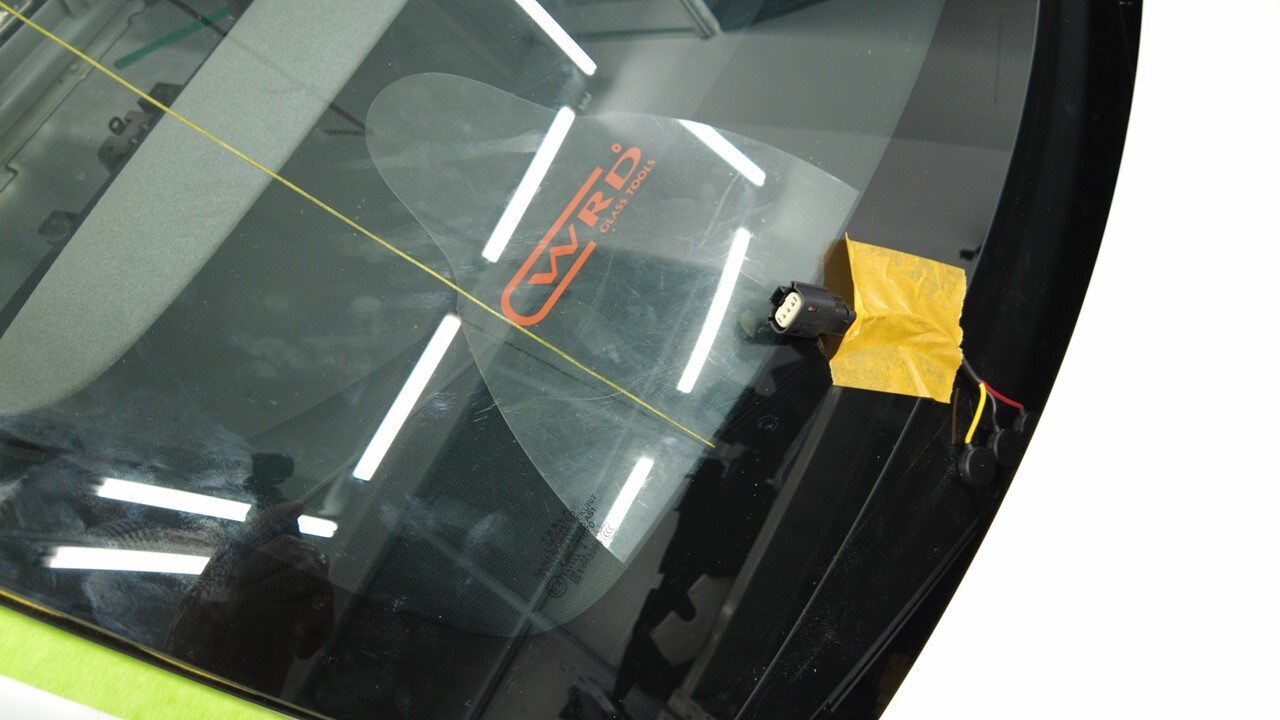

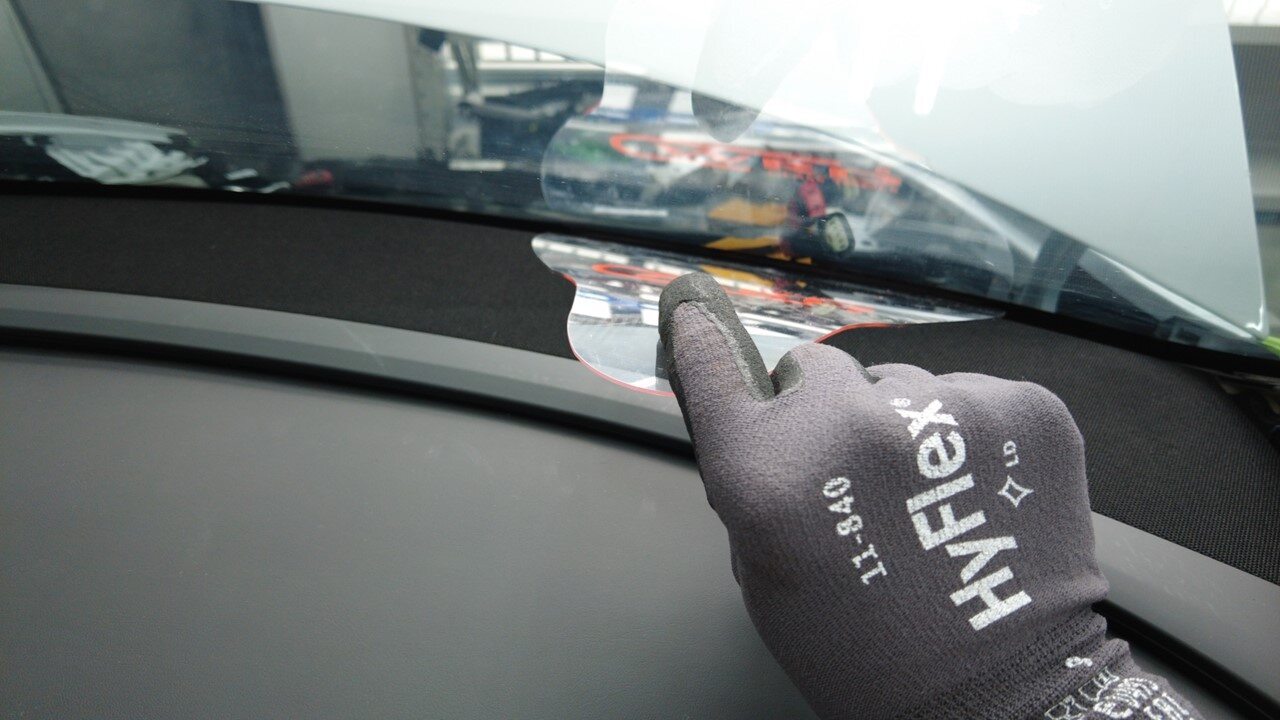

  18. 将线固定在穿线器上,然后将穿线器推进挡风玻璃总成右下部的聚氨酯内。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用穿线器时,请使用防护罩以防止损坏前围板垫。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保在整个固化过程中,车辆停在平整表面上。

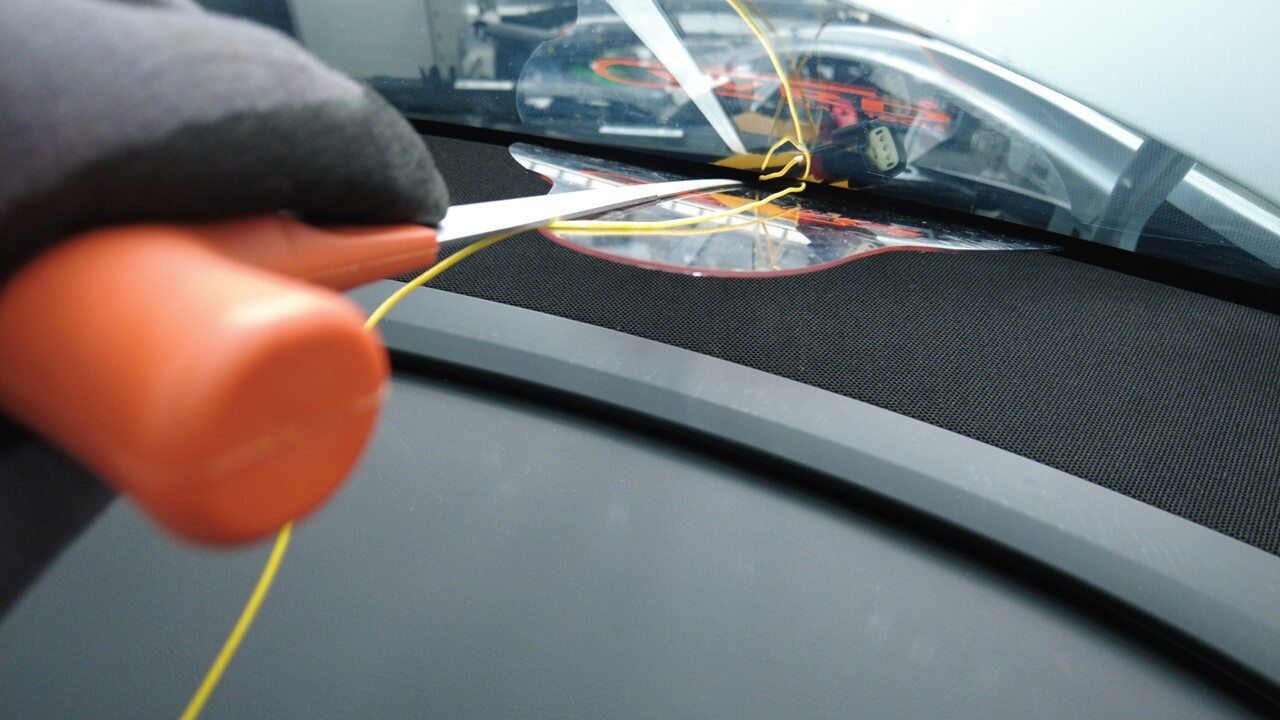

  19. 将线从穿线器上松开,然后将其缠绕在挡风玻璃外部。
    Informational PurposesAn informational icon, calling your attention
    将线拉离穿线器。确保拉出的长度足够长。
    Informational PurposesAn informational icon, calling your attention

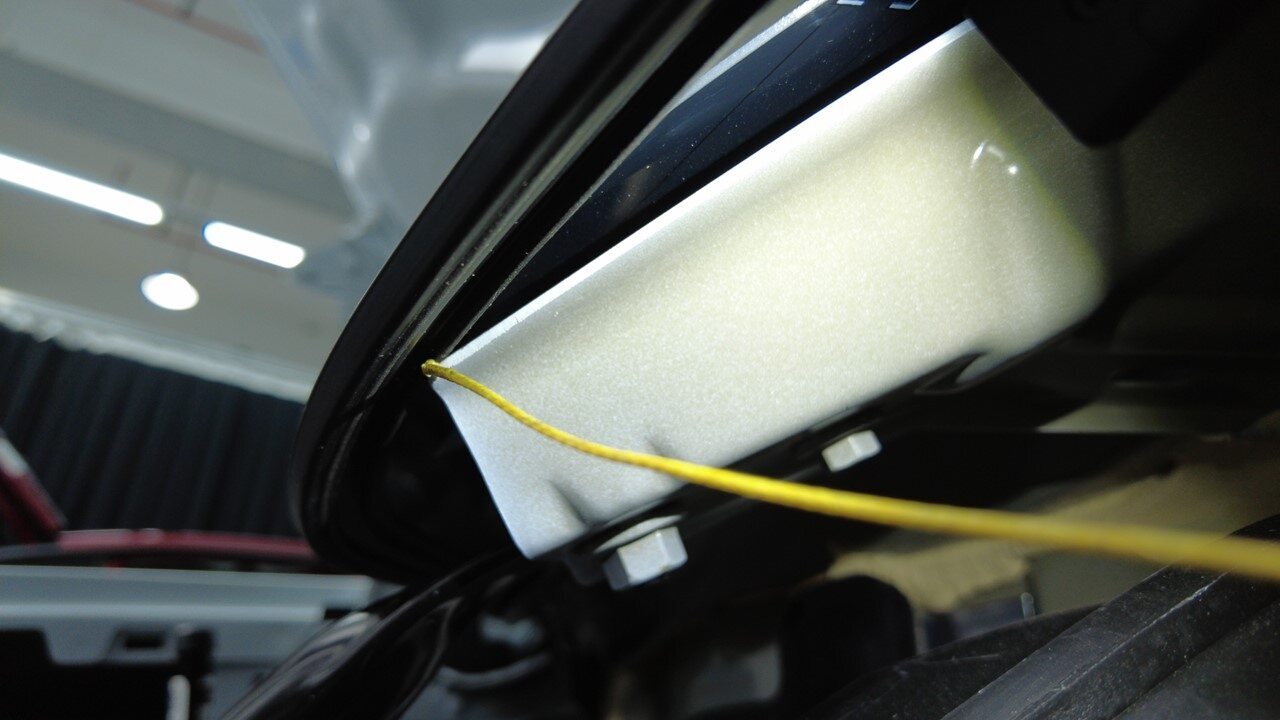

    确认线位于玻璃下方。
  20. 将锚固点固定在挡风玻璃外部靠近手柄工具起点的位置,然后将线固定到锚固件上。

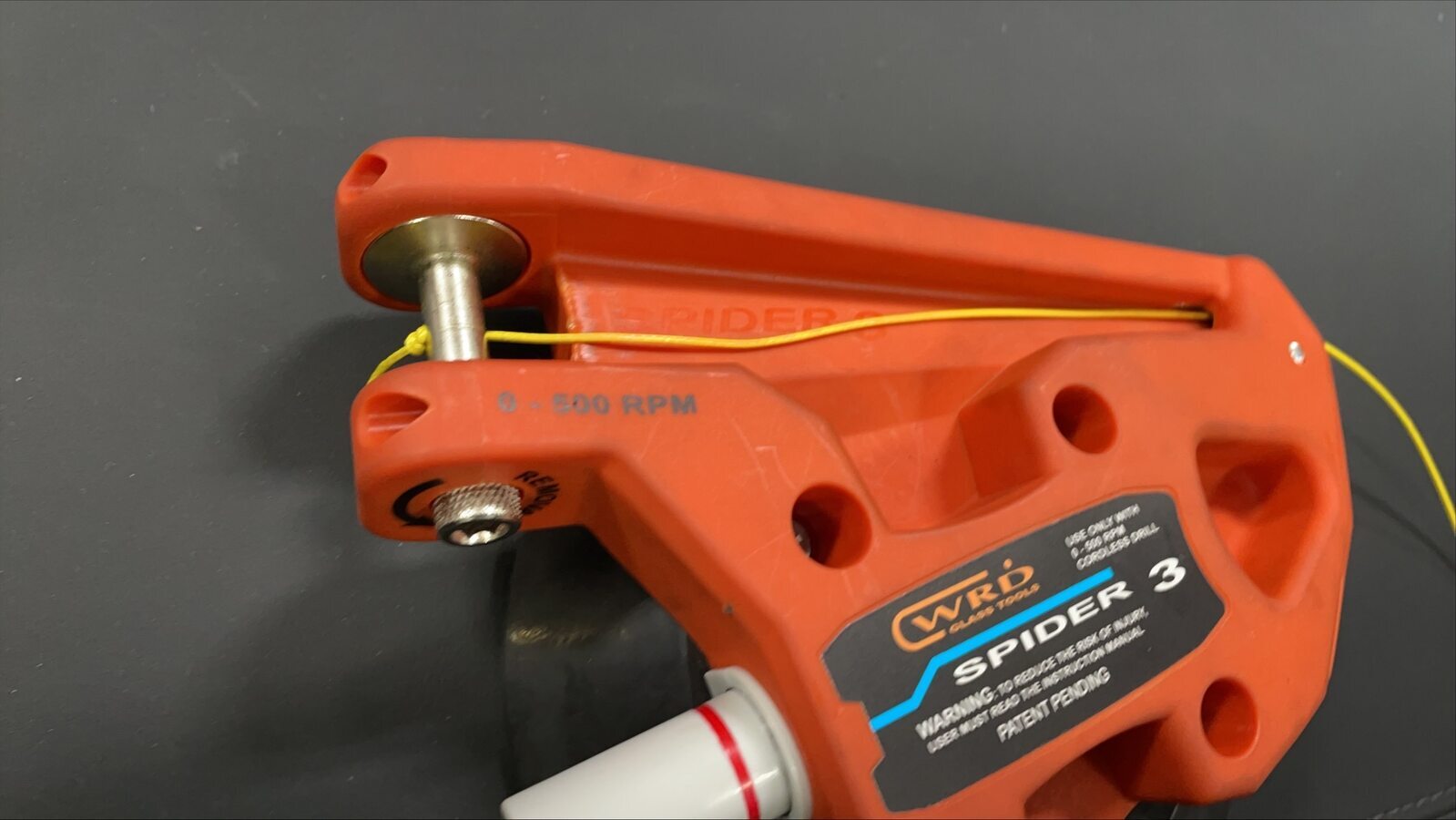

  21. 将线的内侧固定到 Spider 切割工具上。
    Informational PurposesAn informational icon, calling your attention

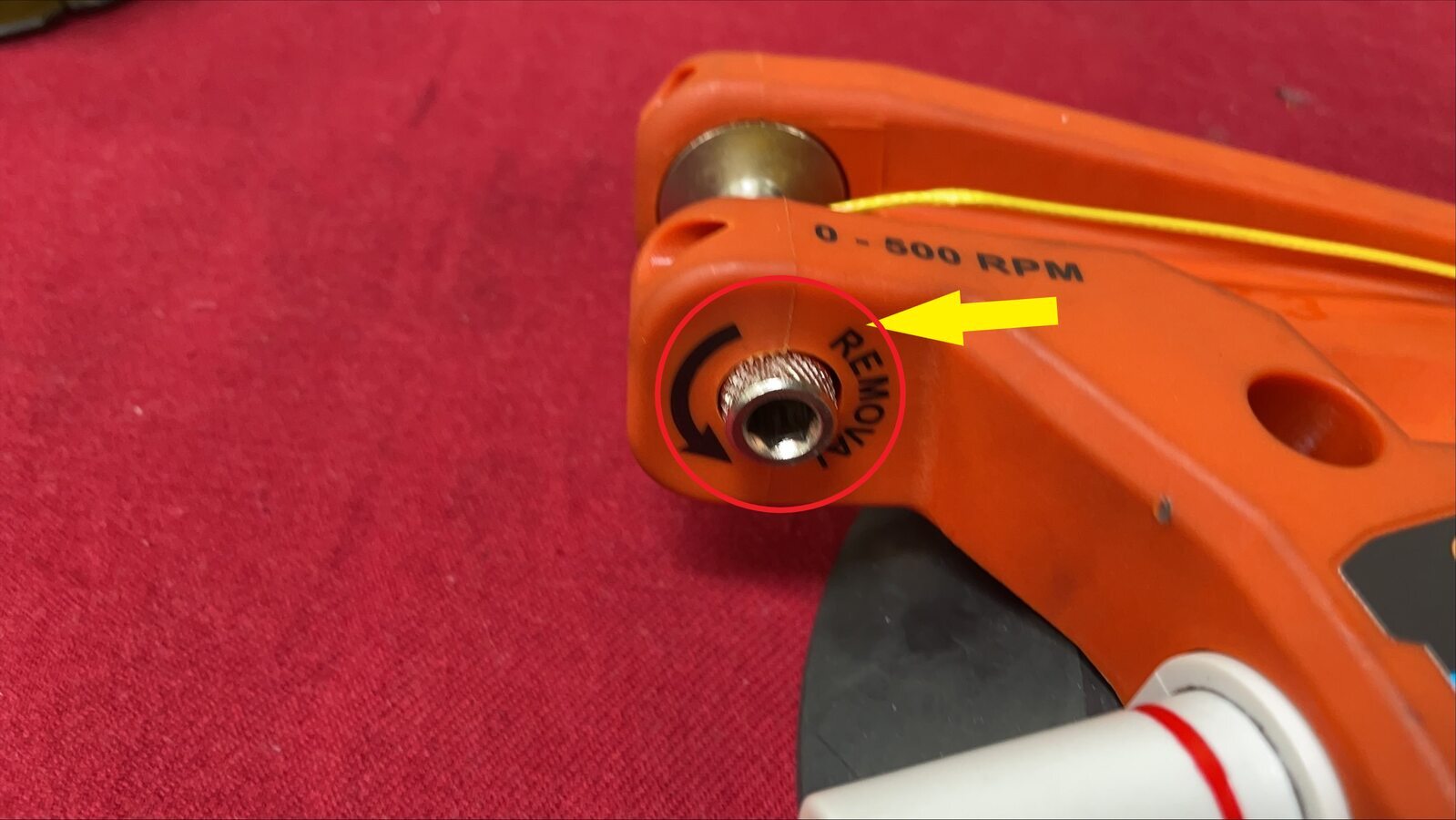

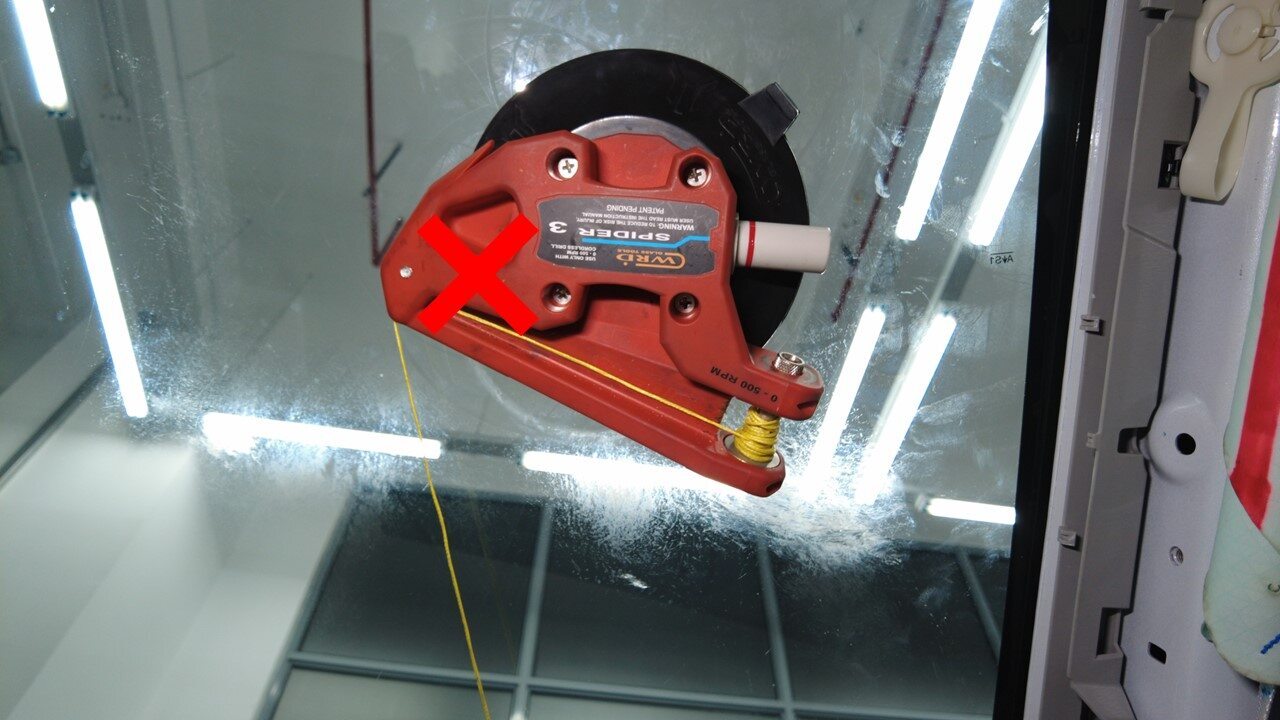

    按照 Spider 工具说明操作。将线穿过切割工具的开口,然后打结将线固定到位。如果轴的转动方向不正确,切割工具将损坏。

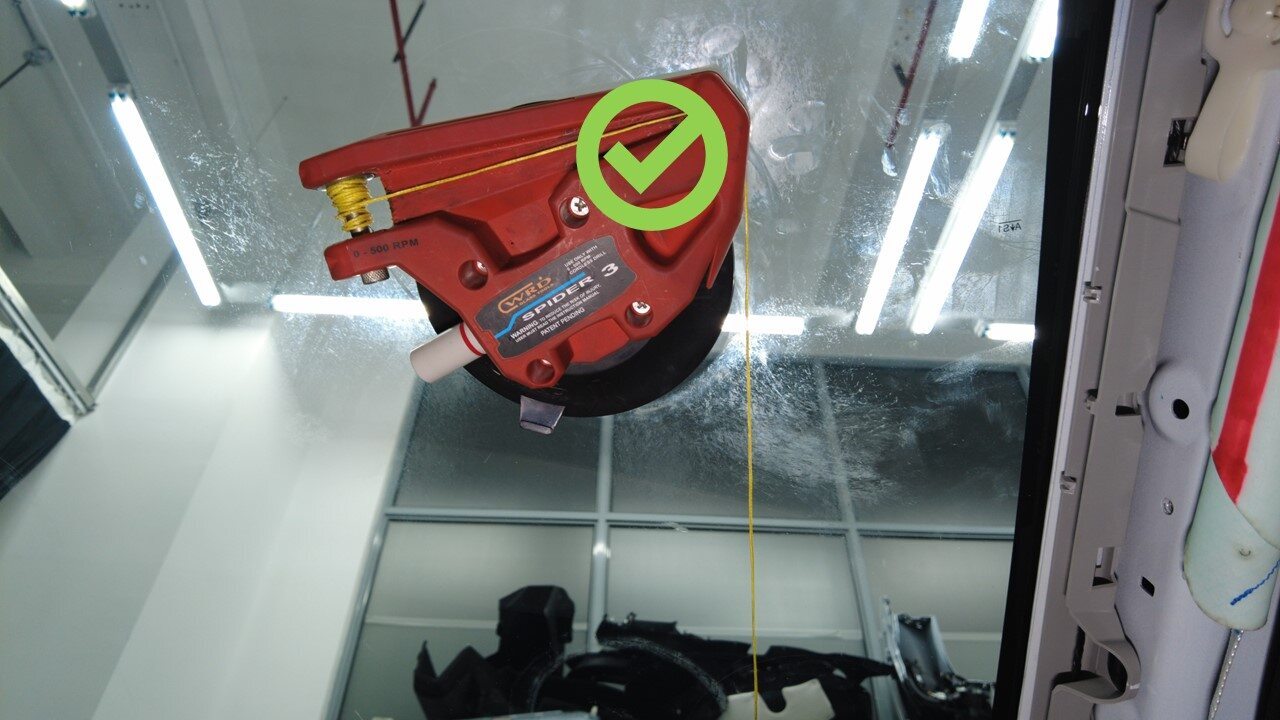

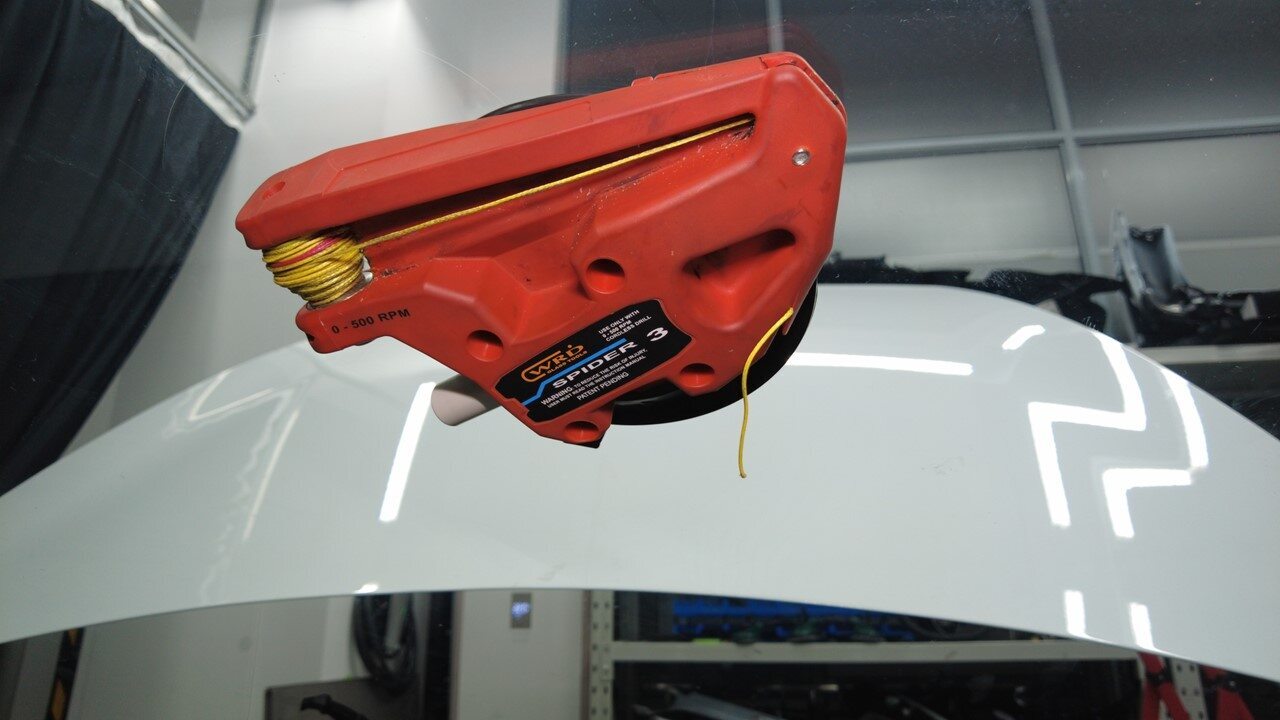

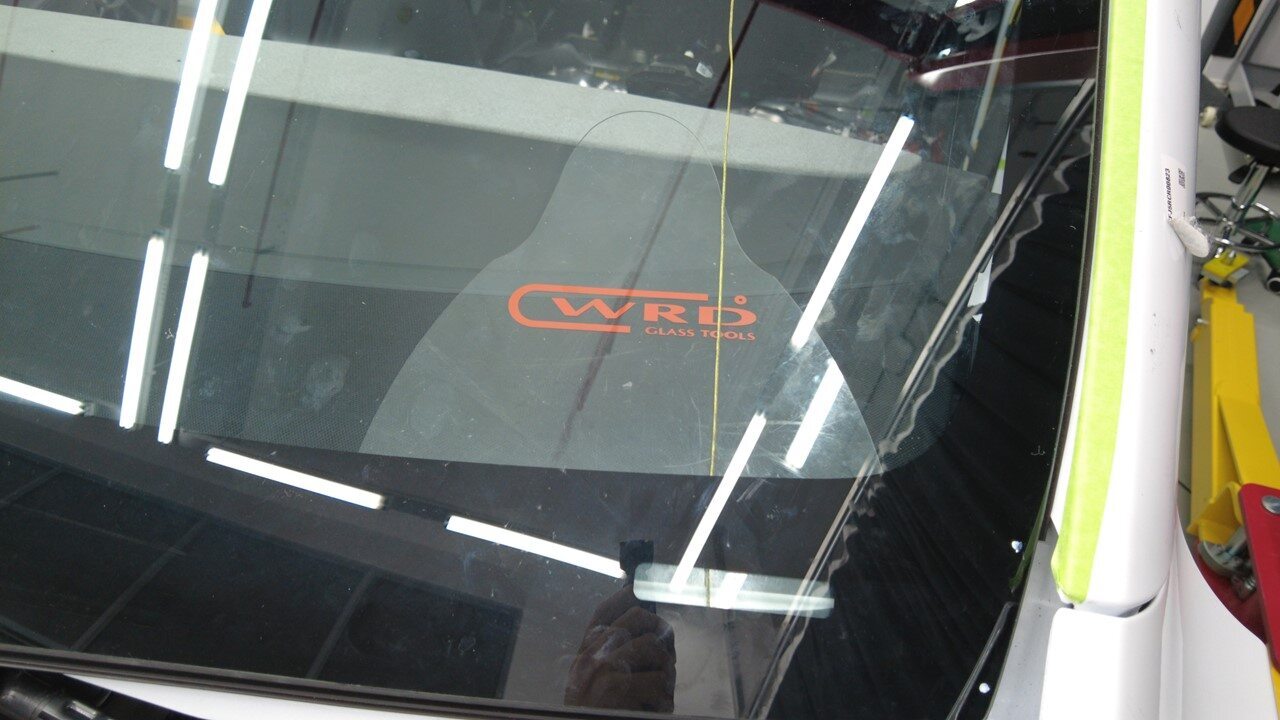

  22. 将 Spider 切割工具固定到挡风玻璃内侧。
    Informational PurposesAn informational icon, calling your attention
    注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。

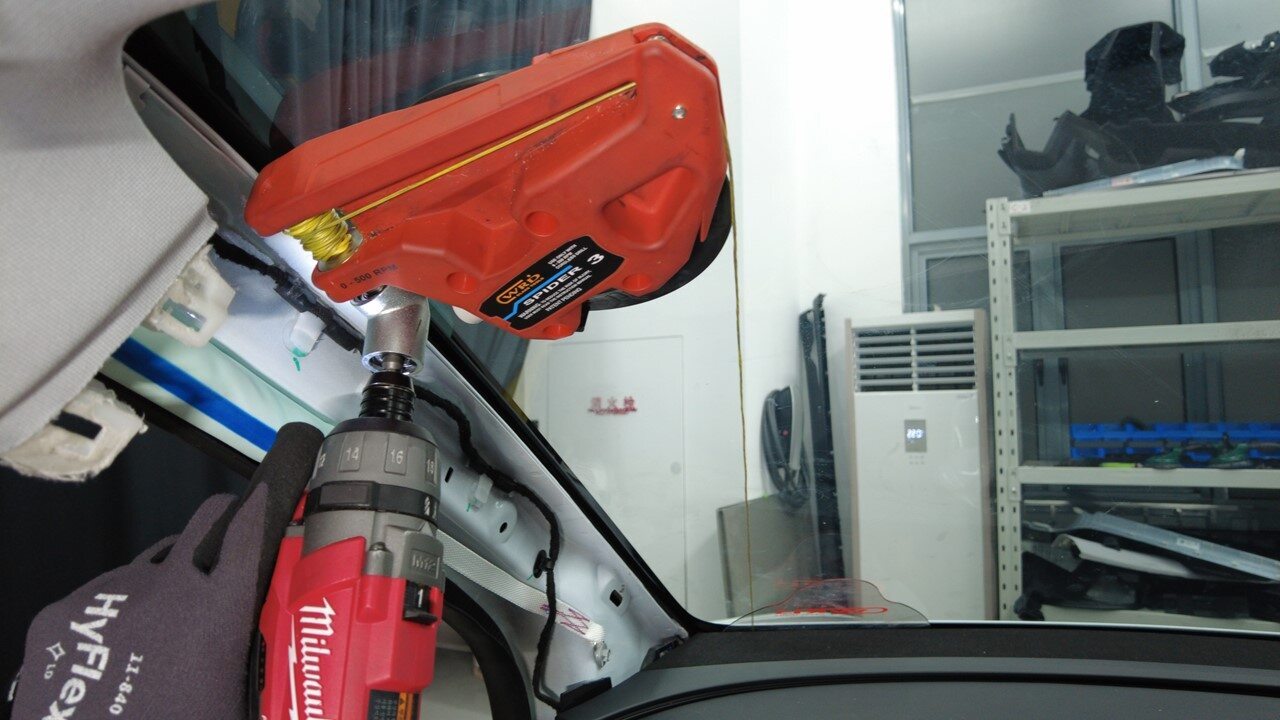

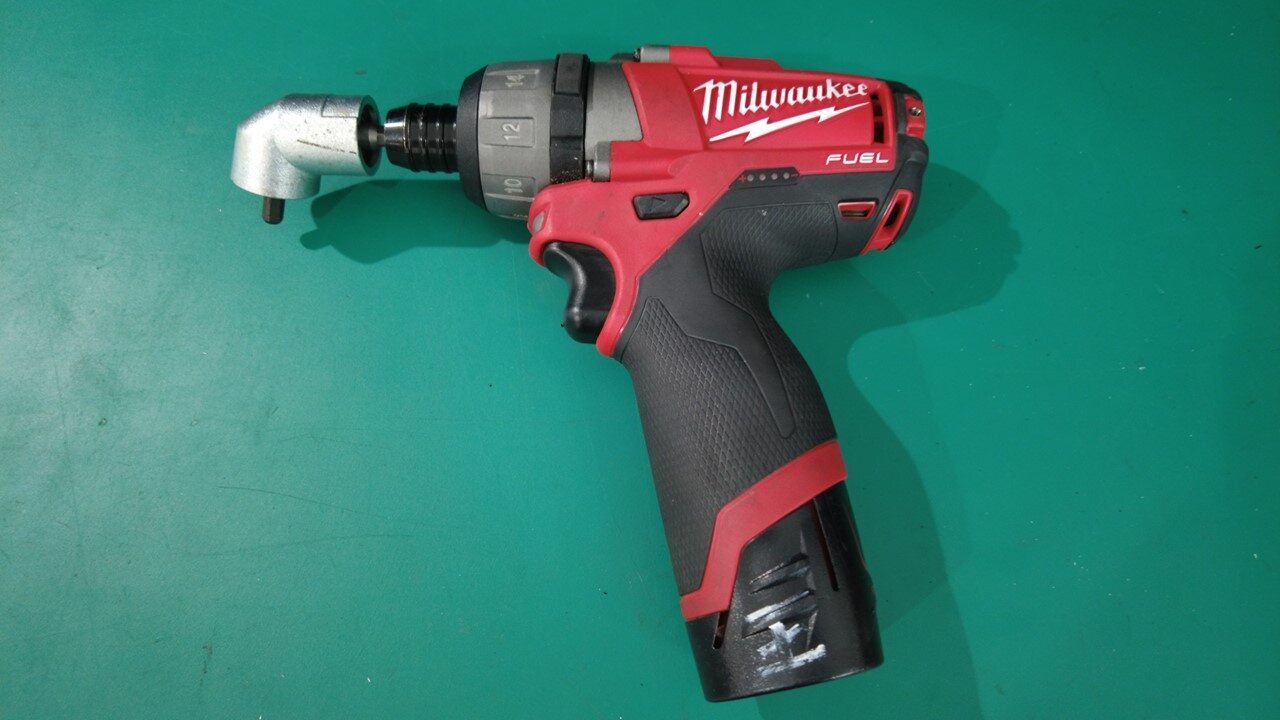

  23. 将角向起子固定到电钻上。
  24. 用电钻转动切割工具上的主轴,开始拆卸挡风玻璃。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

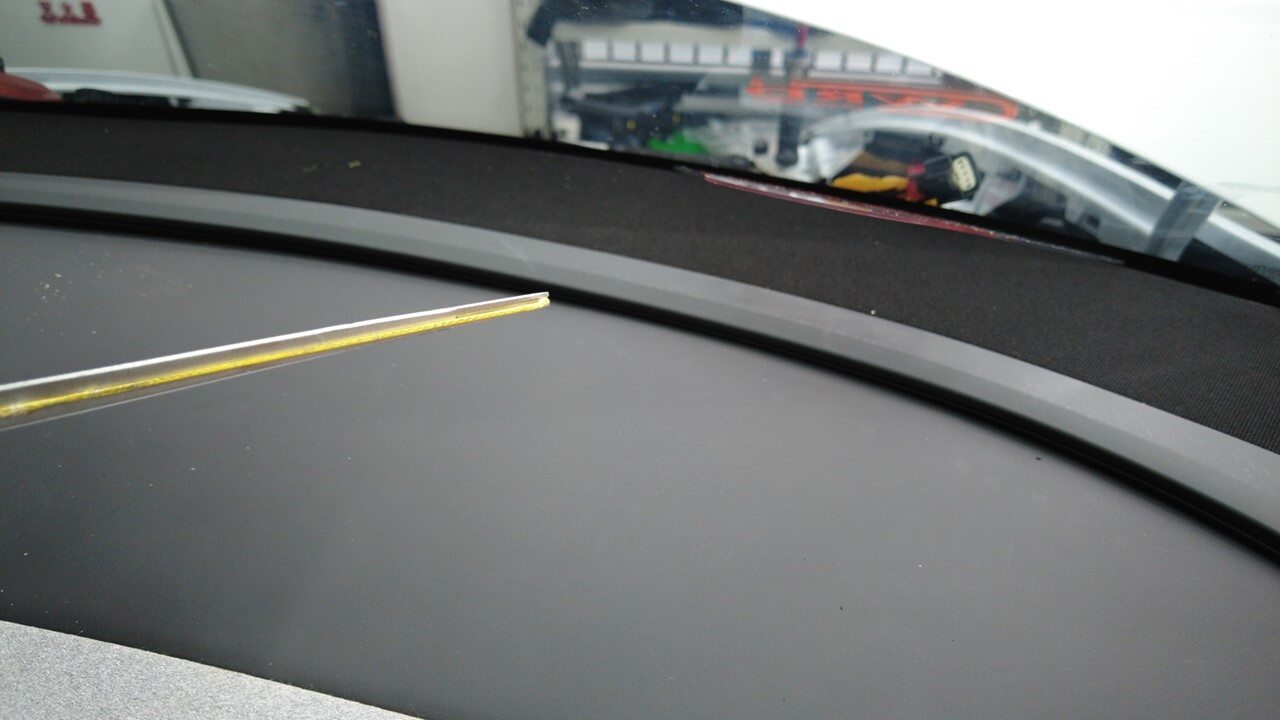

    操作期间,请使用保护设备保护好仪表板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

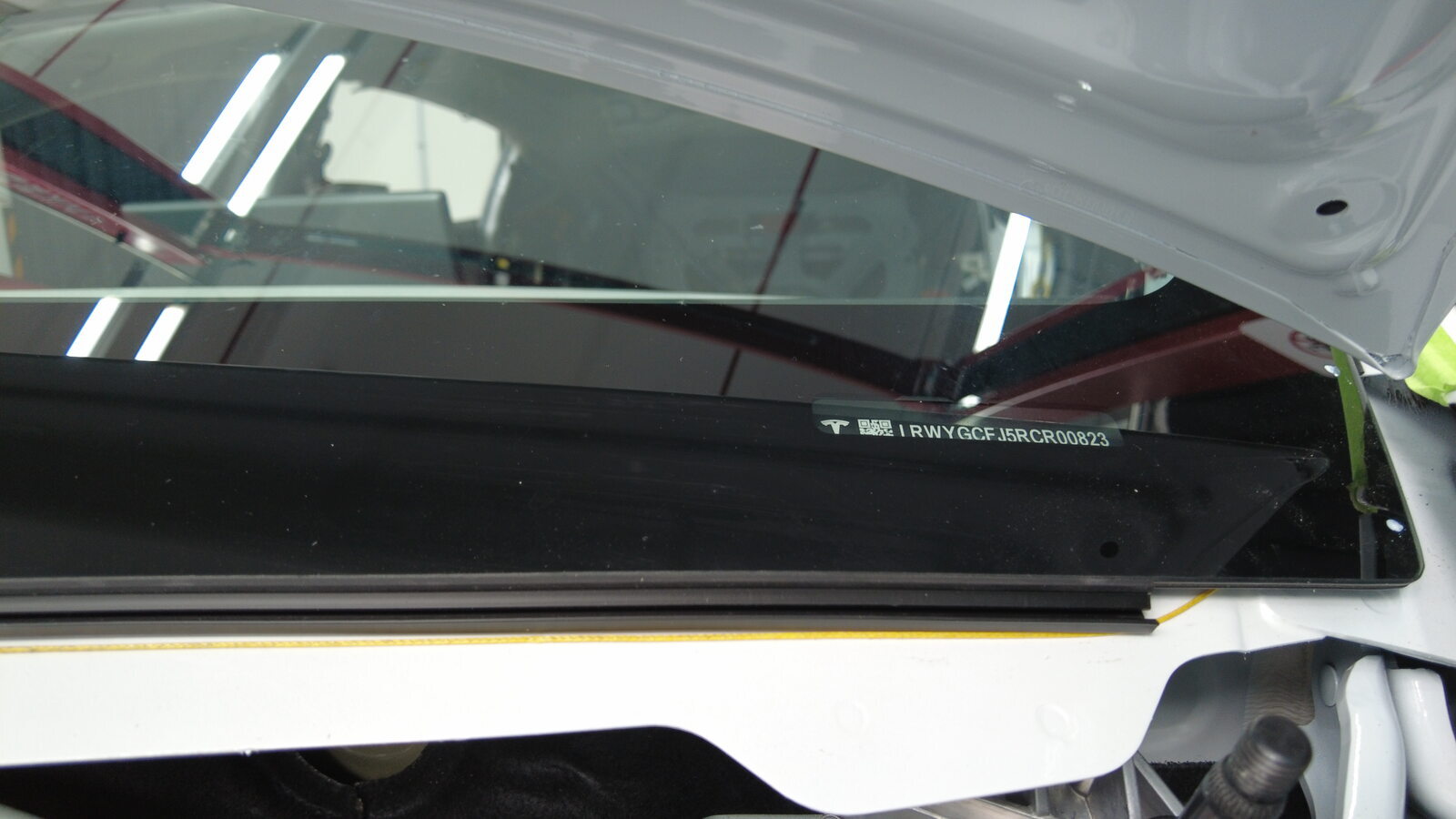

    经过车辆识别号码铭牌时,使用防护罩保护铭牌,使线从上方通过。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在标明有重叠面板的区域要特别小心,谨防损坏。
    Informational PurposesAn informational icon, calling your attention
    根据需要移动切割工具,使线保持 90 度角左右。
  25. 将玻璃拆卸套件从挡风玻璃上拆下。

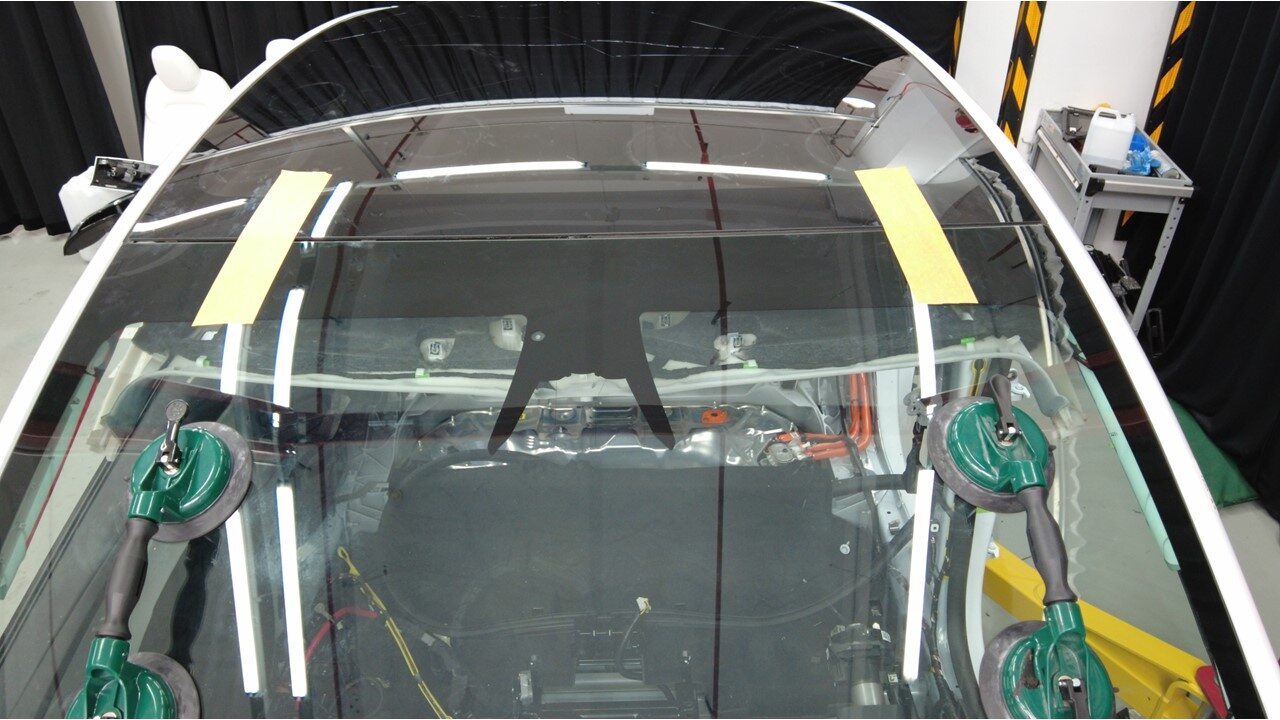

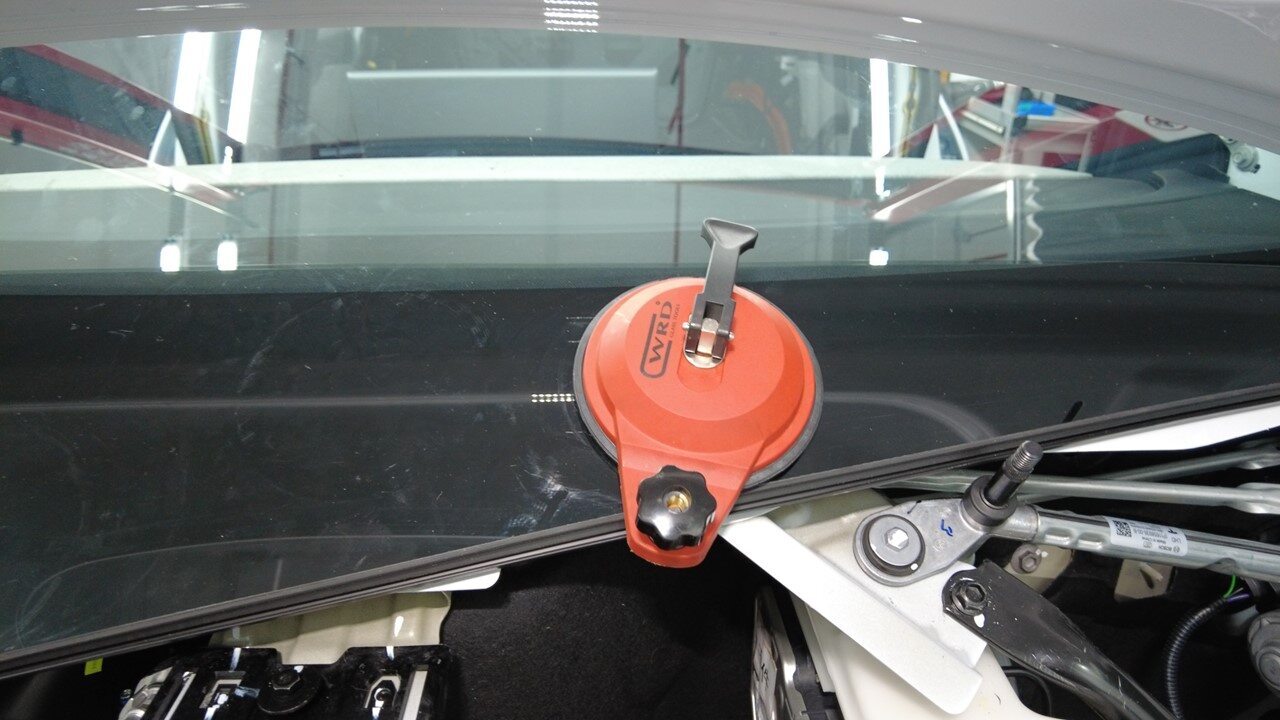

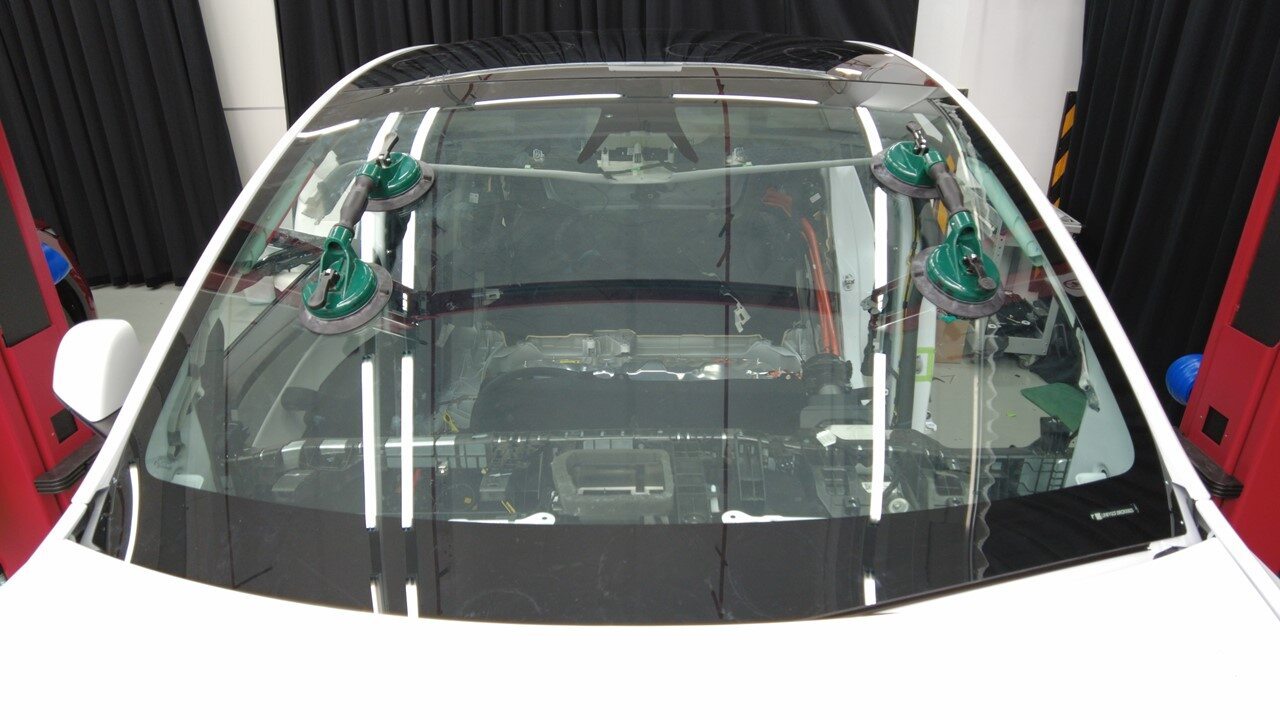

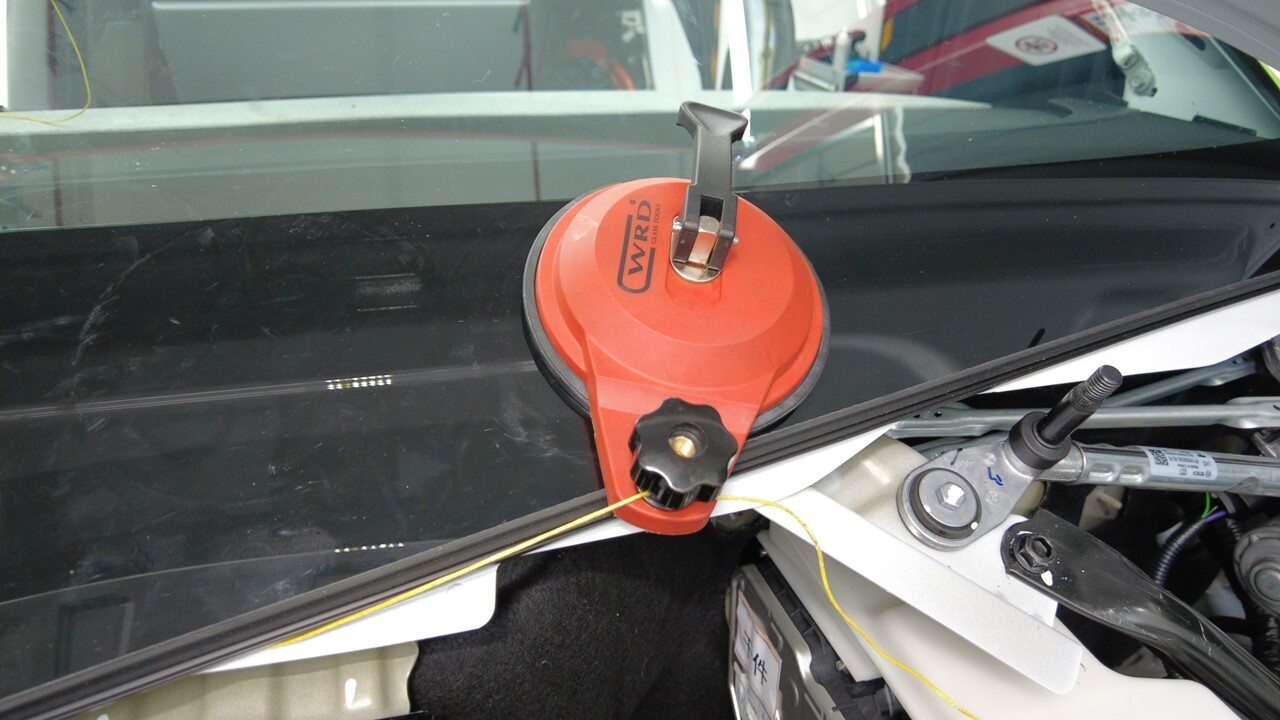

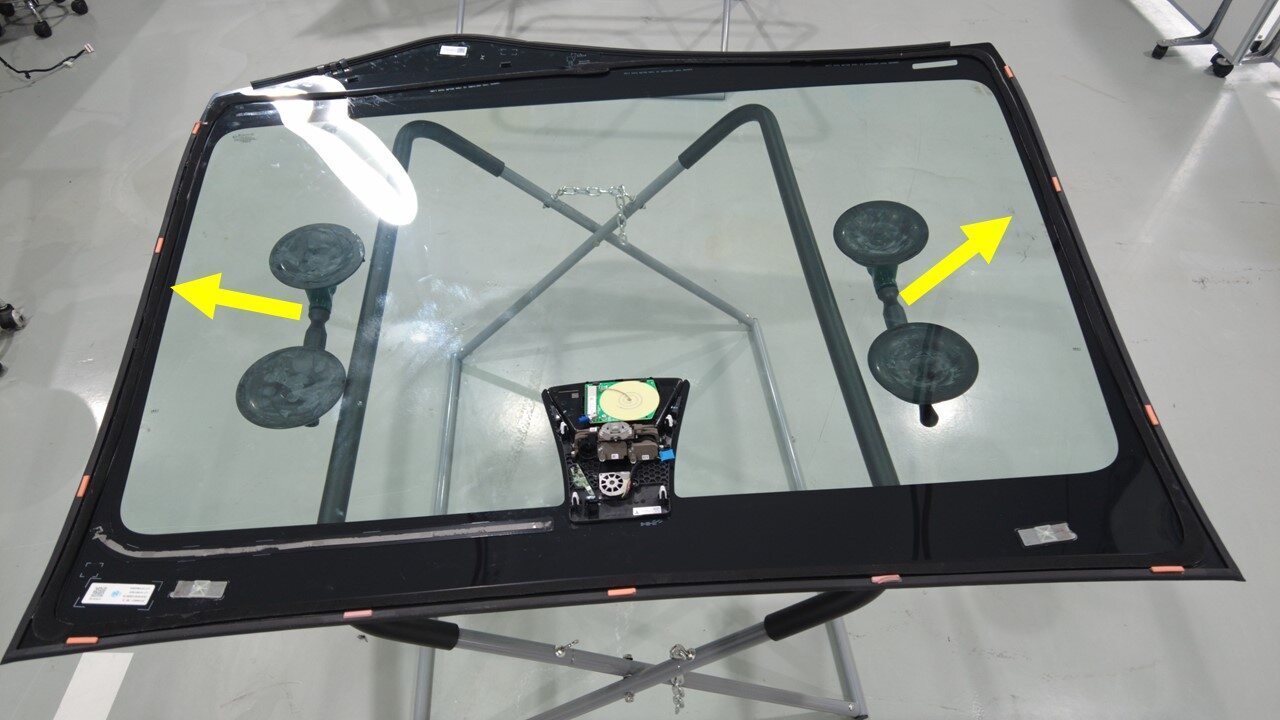

  26. 将吸盘固定到挡风玻璃两侧。

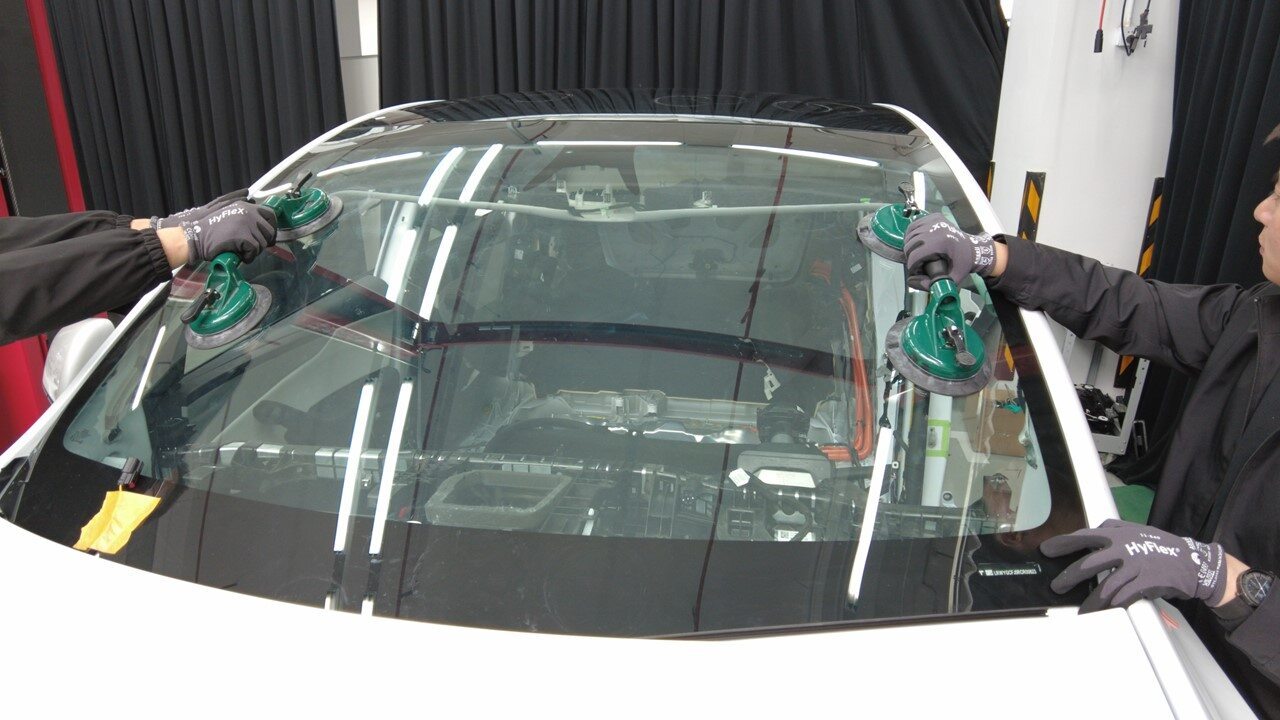

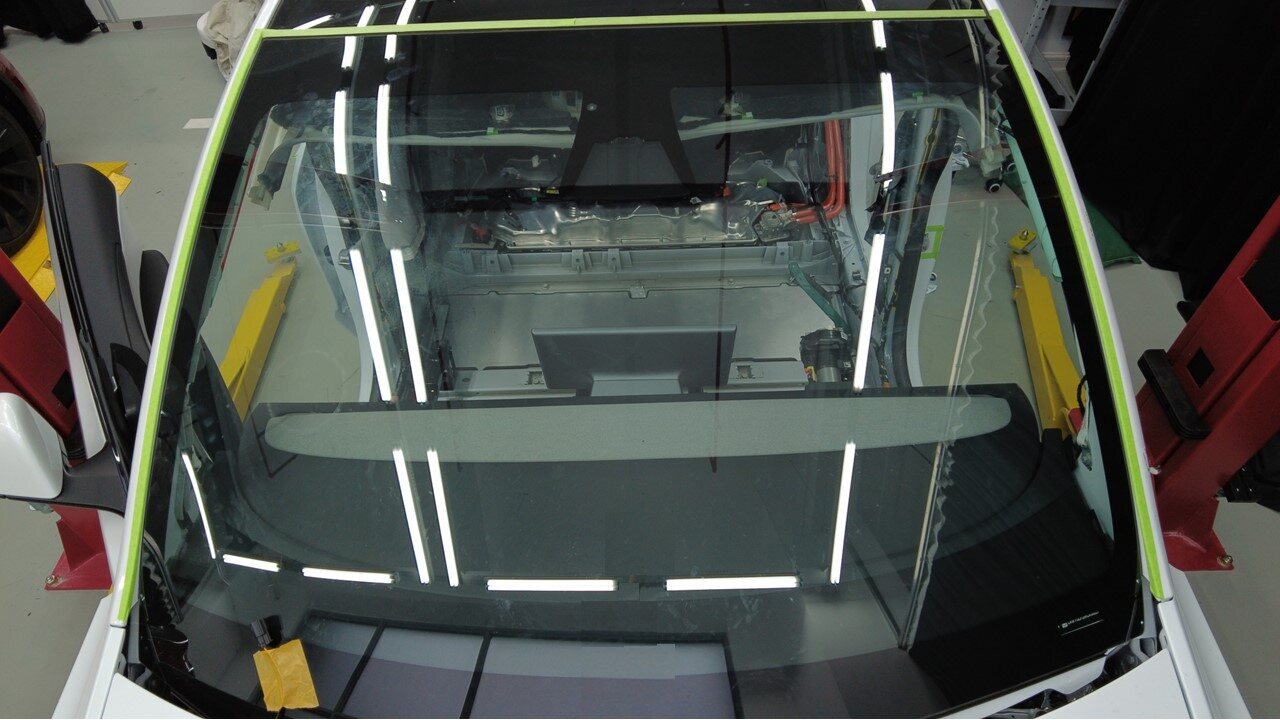

  27. 在协助下,将挡风玻璃提起并从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    请留意挡风玻璃线束。部分关闭前备箱盖,以留出空间。
  28. 将吸盘从挡风玻璃上拆下。

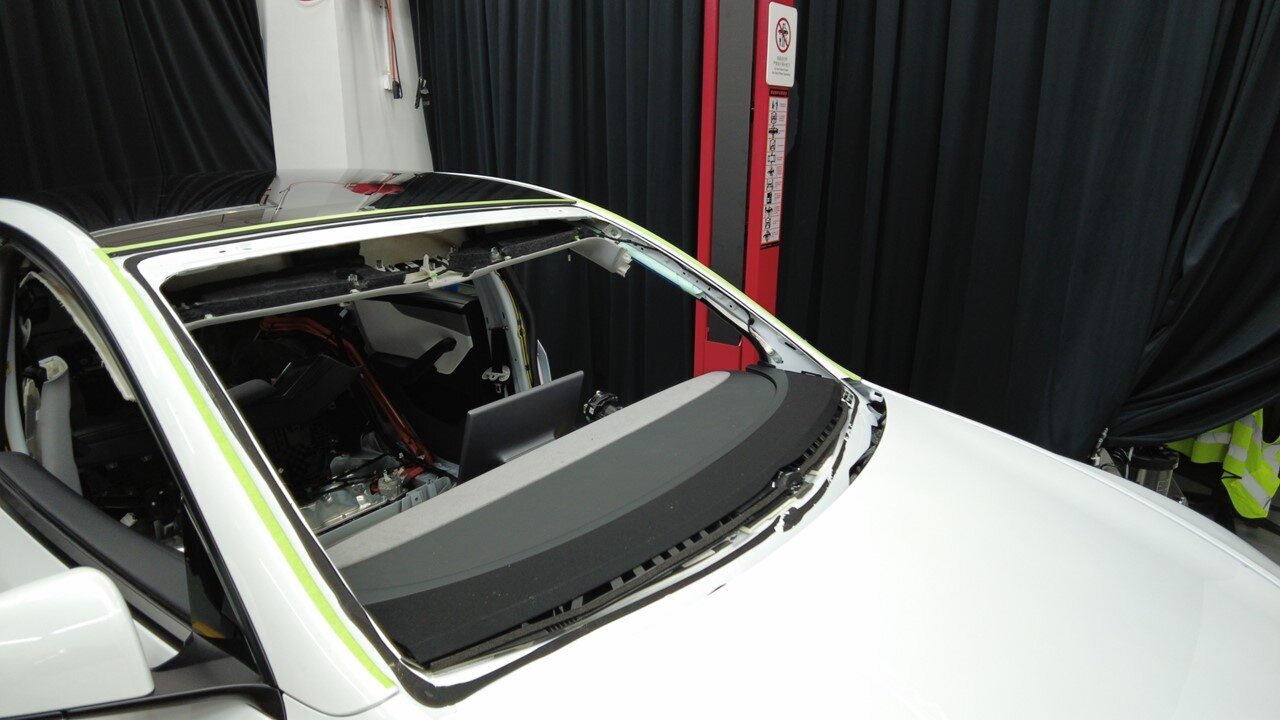

  29. 清除车身上旧的聚氨酯。
  30. 揭下两个 A 柱外侧以及车顶玻璃上的胶带。

安装

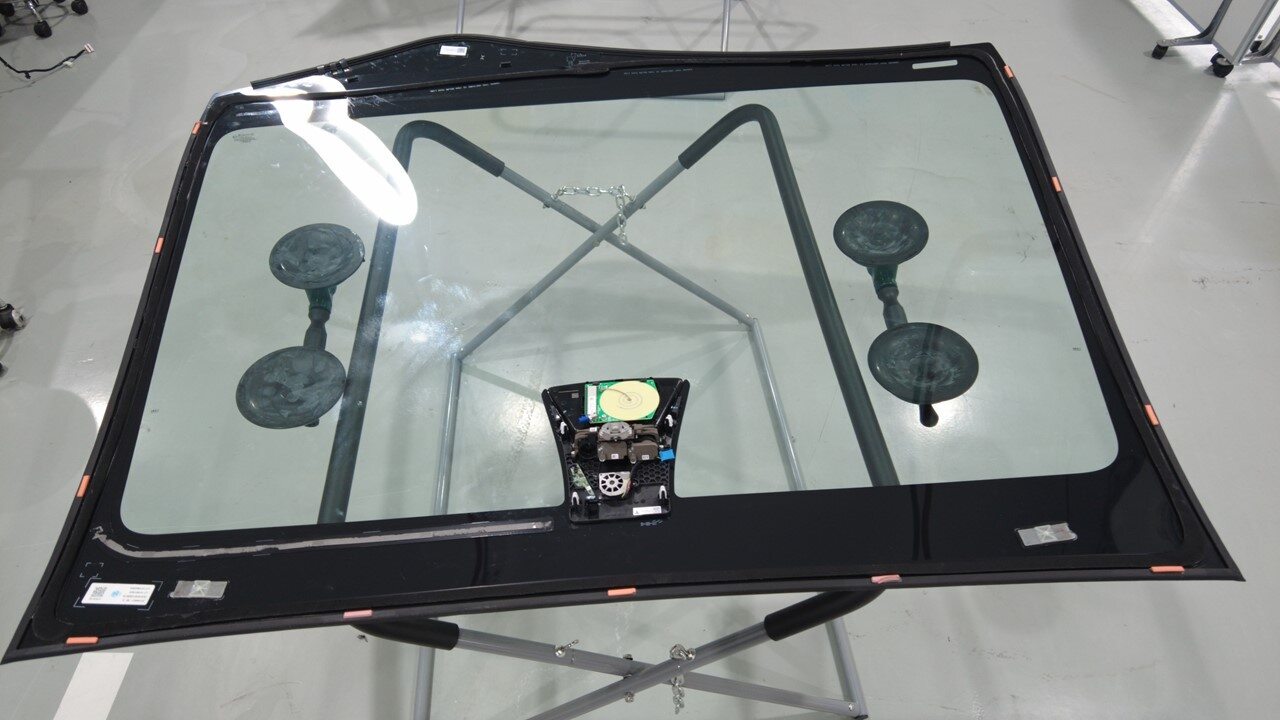

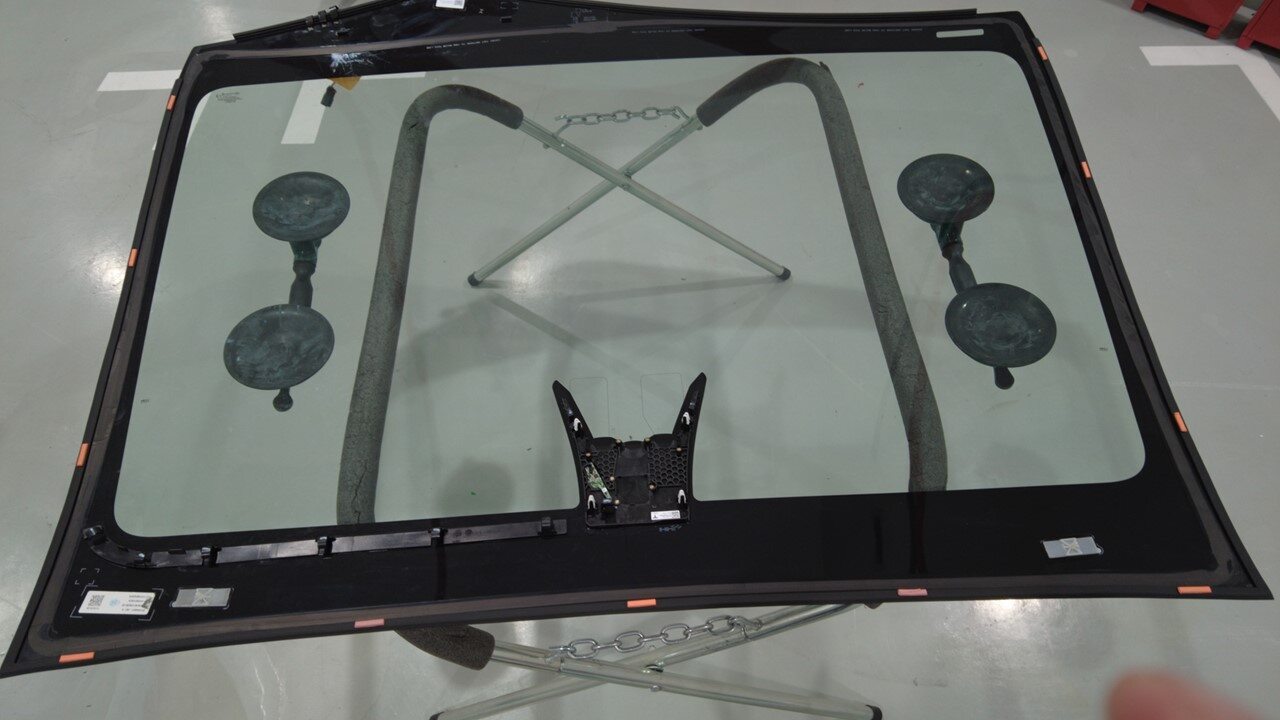

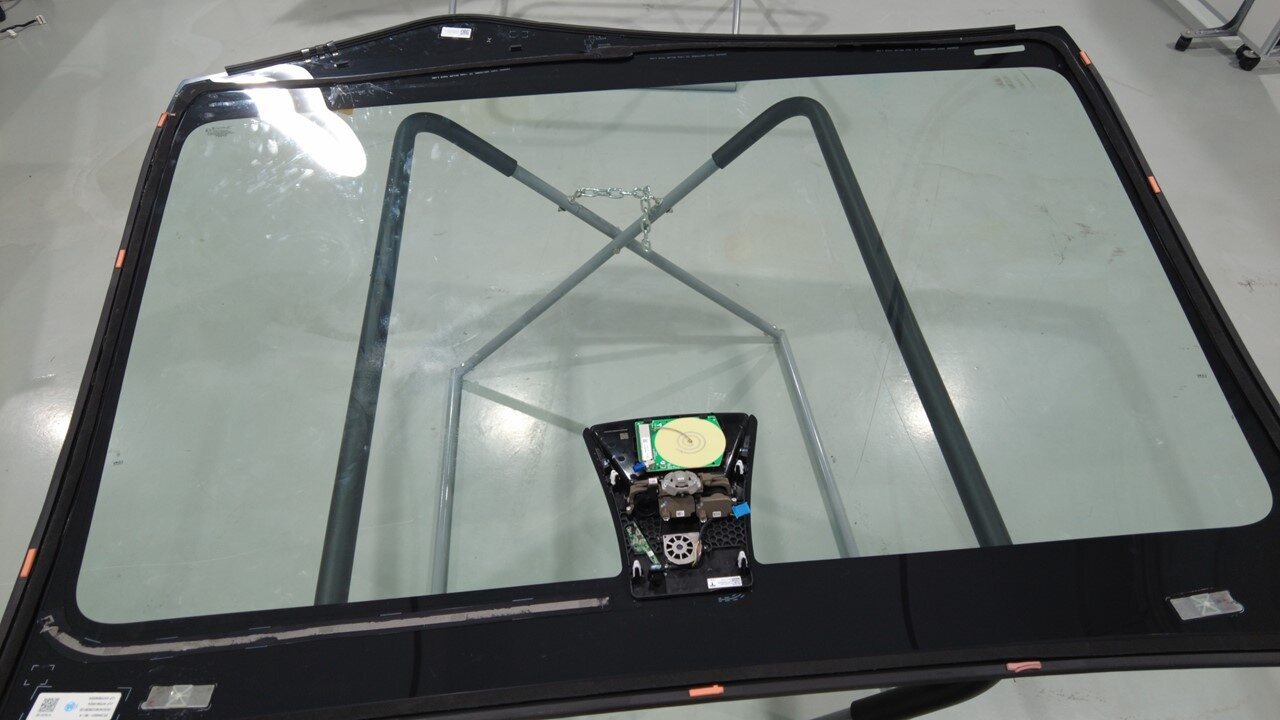

  1. 在协助下,将新的挡风玻璃放置在支撑架上,使挡风玻璃支架朝上。

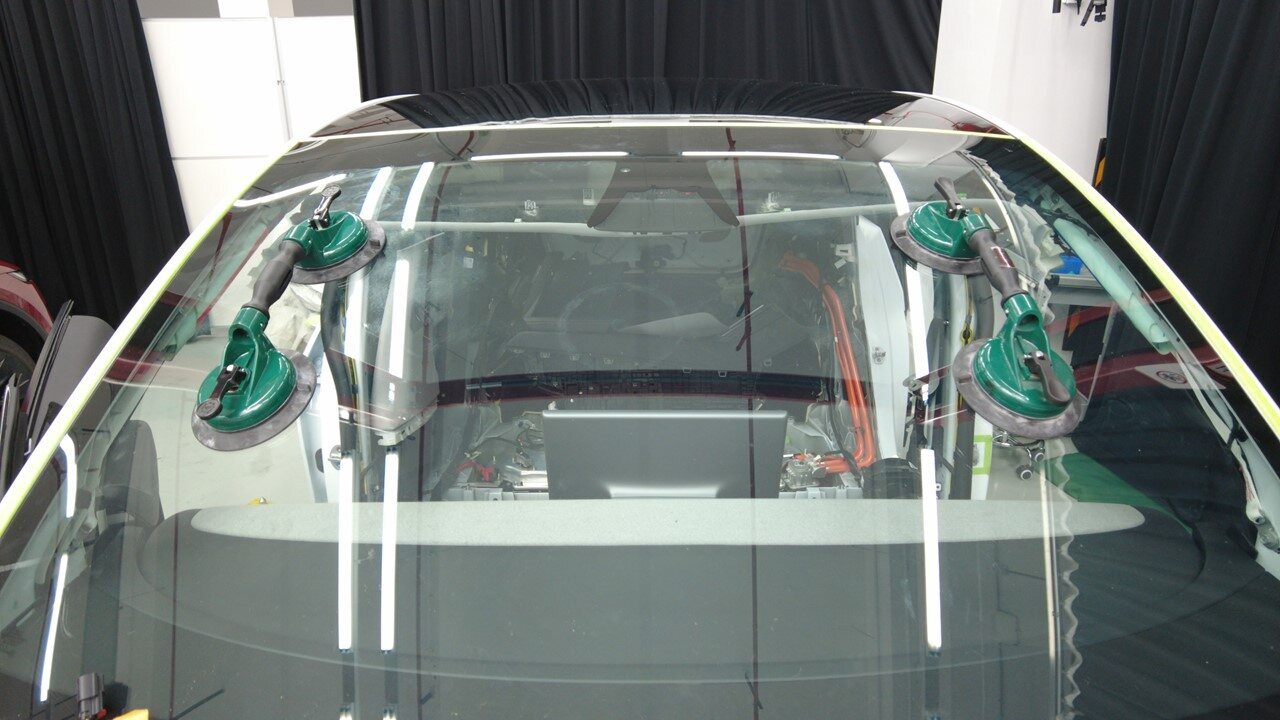

  2. 将吸盘吸附在挡风玻璃总成的左右两侧。

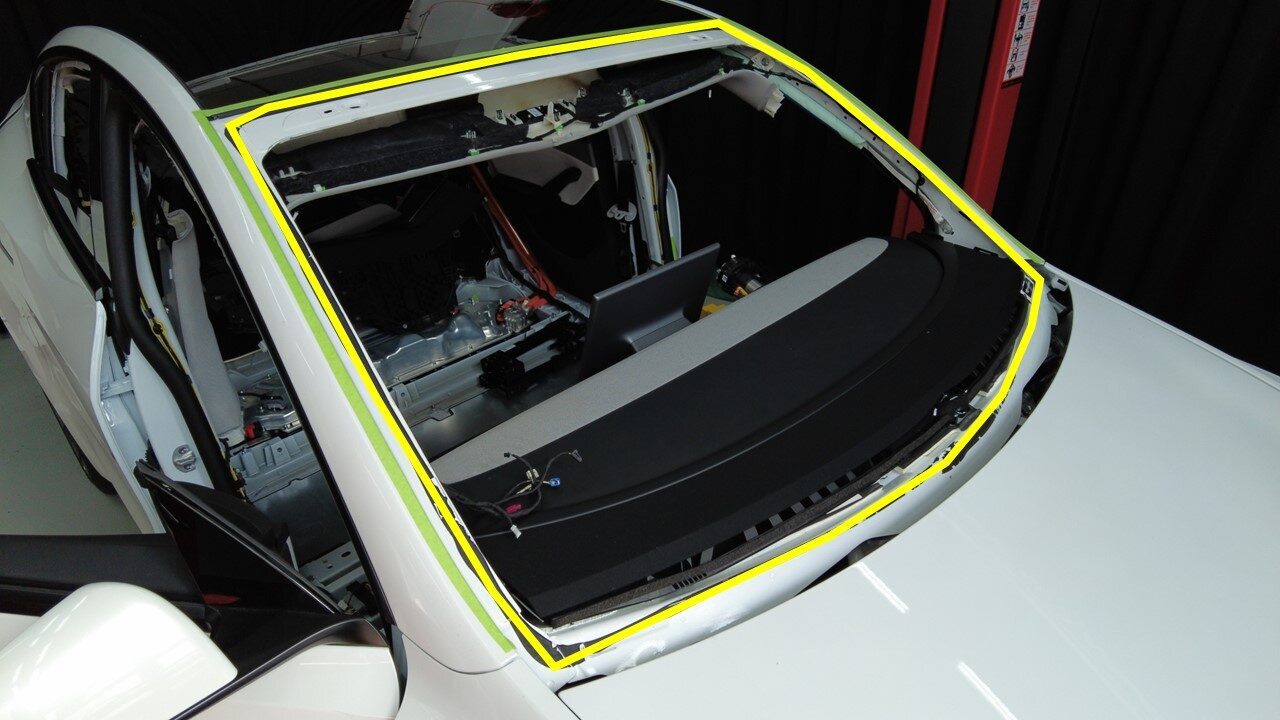

  3. 使用异丙醇 (IPA) 湿巾擦拭挡风玻璃和车身上的聚氨酯路径。待表面风干之后,再继续进行下一步骤。
  4. 沿聚氨酯路径在挡风玻璃和车身上涂敷聚氨酯底漆。
    Informational PurposesAn informational icon, calling your attention
    至少等待底漆风干 2 分钟后再涂敷聚氨酯。
    Informational PurposesAn informational icon, calling your attention

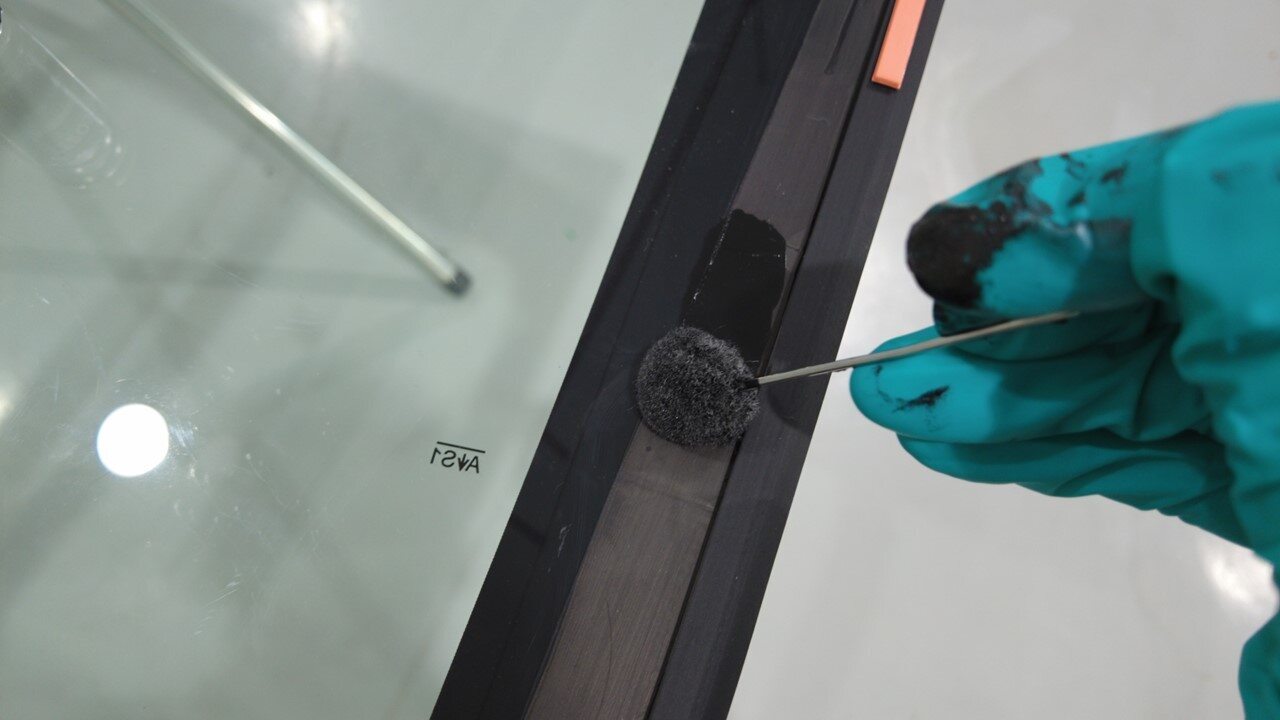

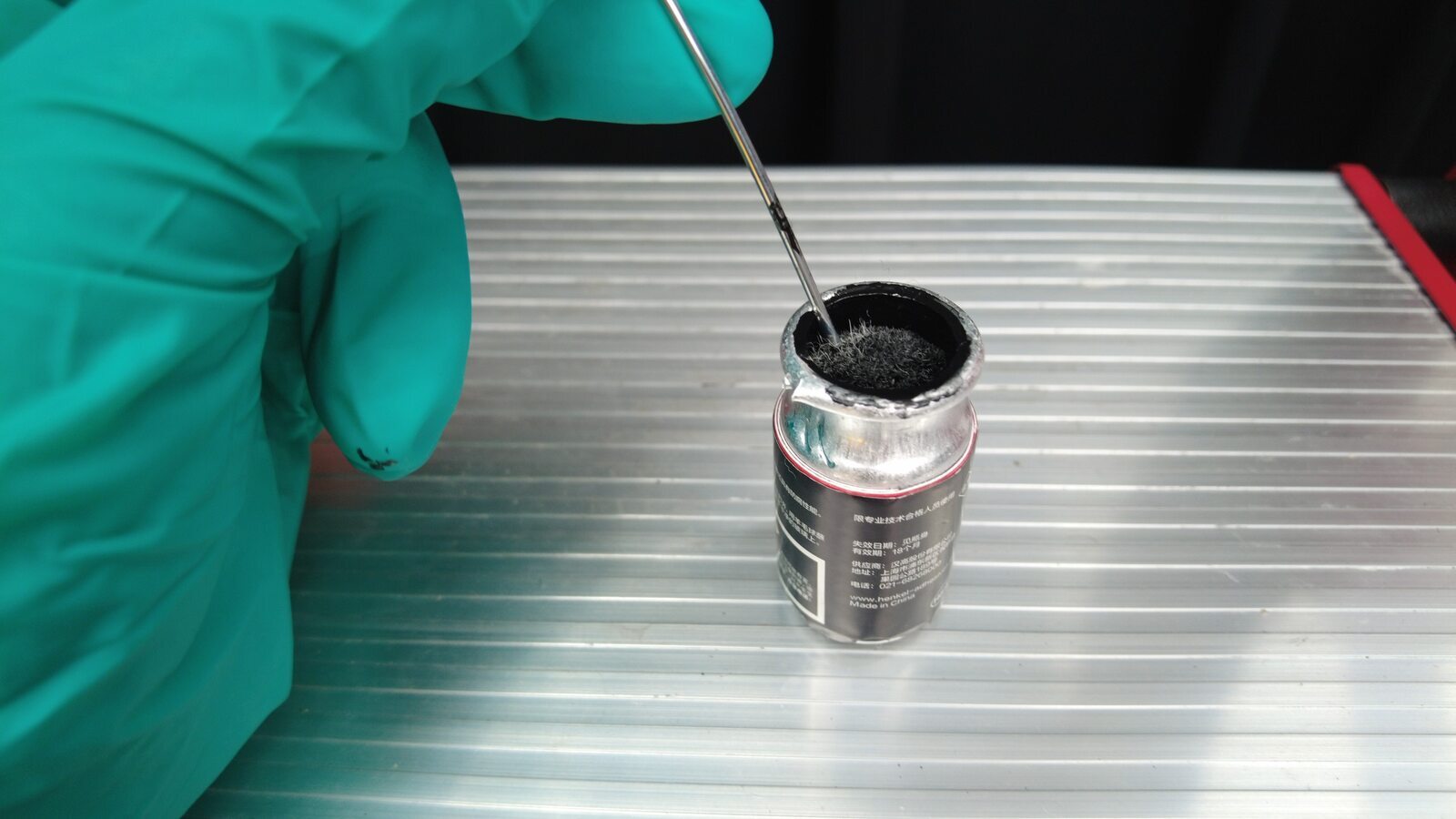

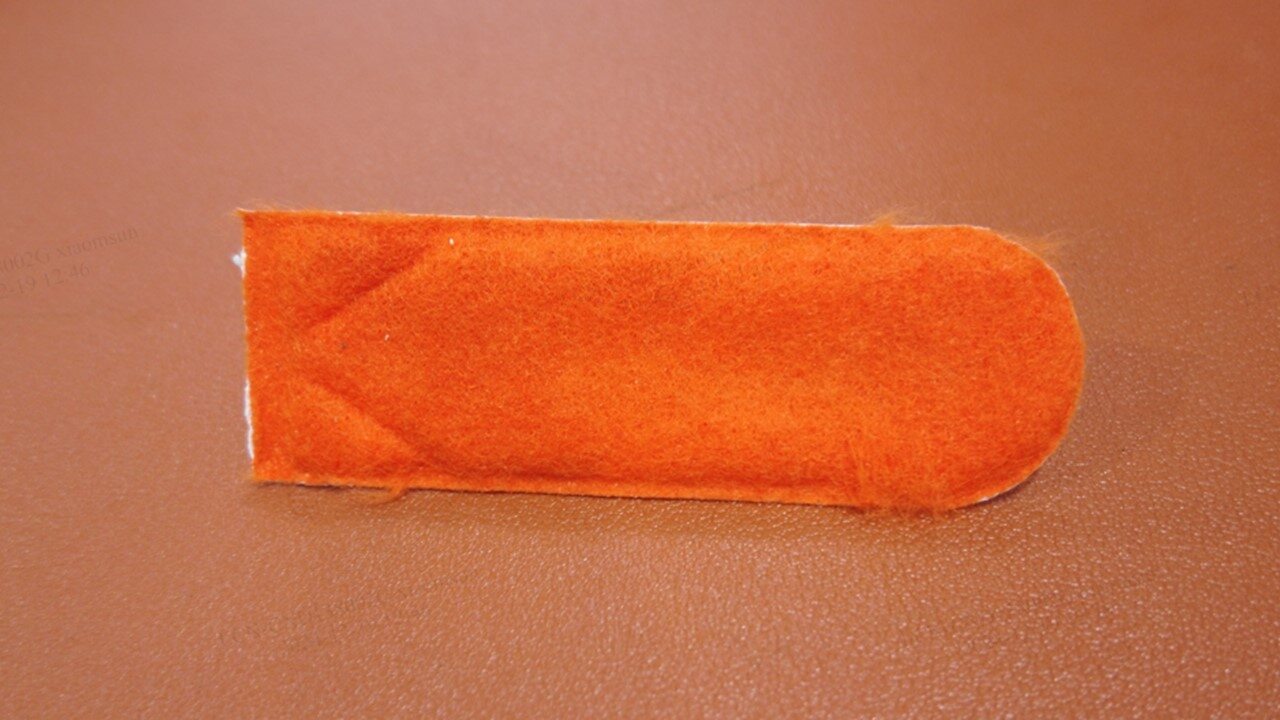

    如果使用 Sika 258 密封剂,请同时使用 Sika 专用活化剂 Pro(如图所示的橙色产品)。

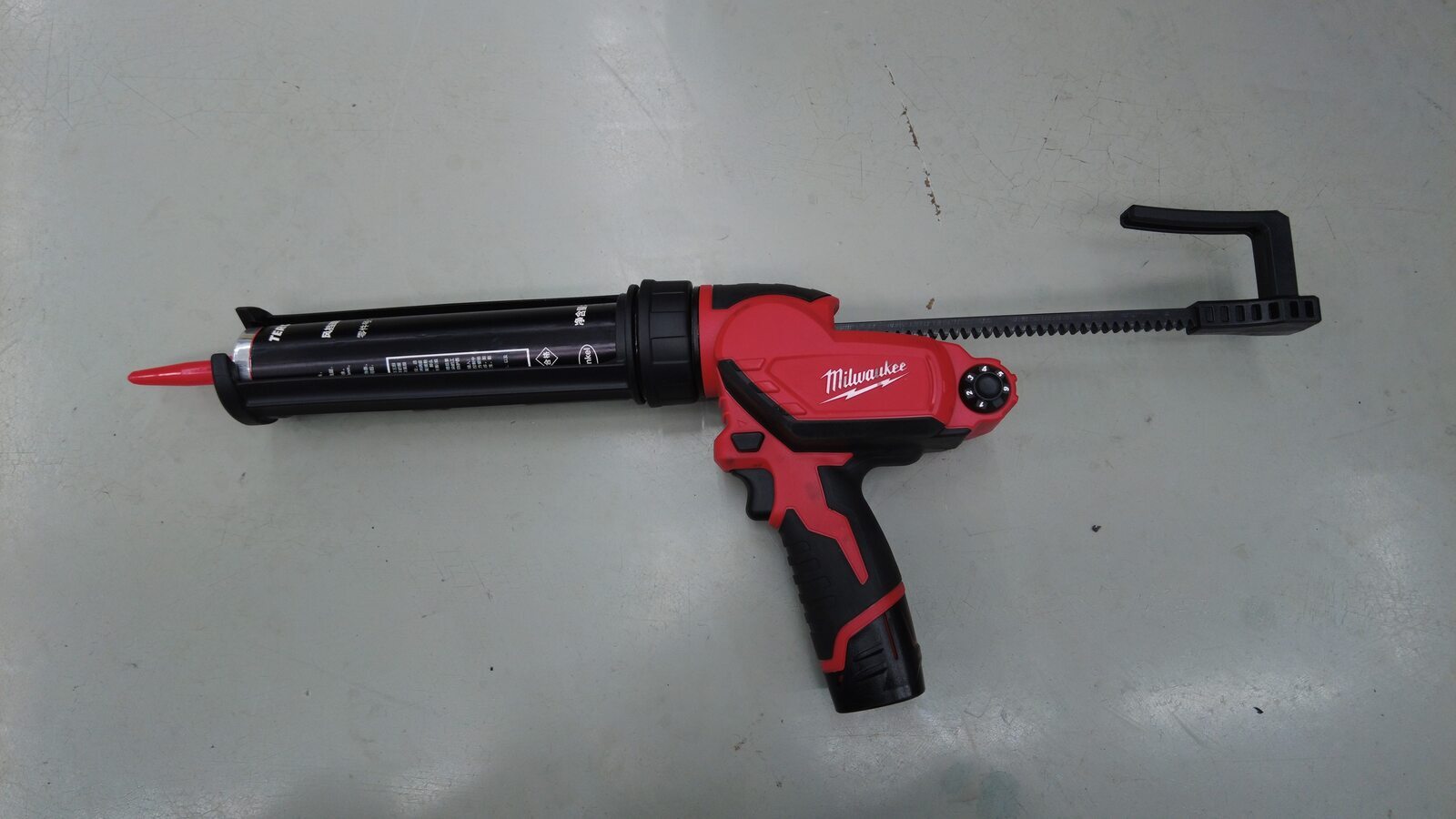

  5. 备好填缝枪和聚氨酯。
    Informational PurposesAn informational icon, calling your attention

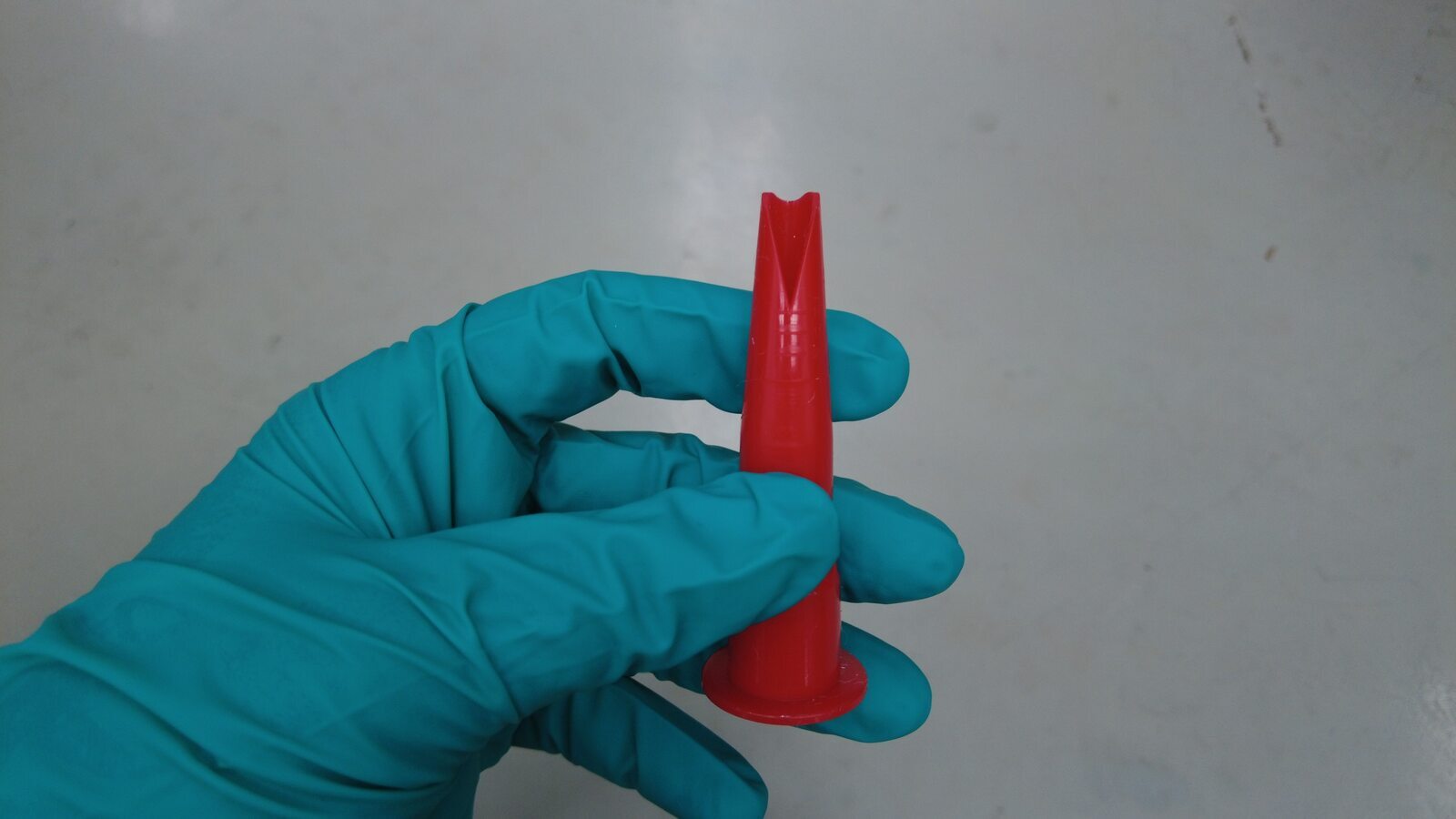

    聚氨酯开口需宽至 8 毫米,长达 13 毫米。

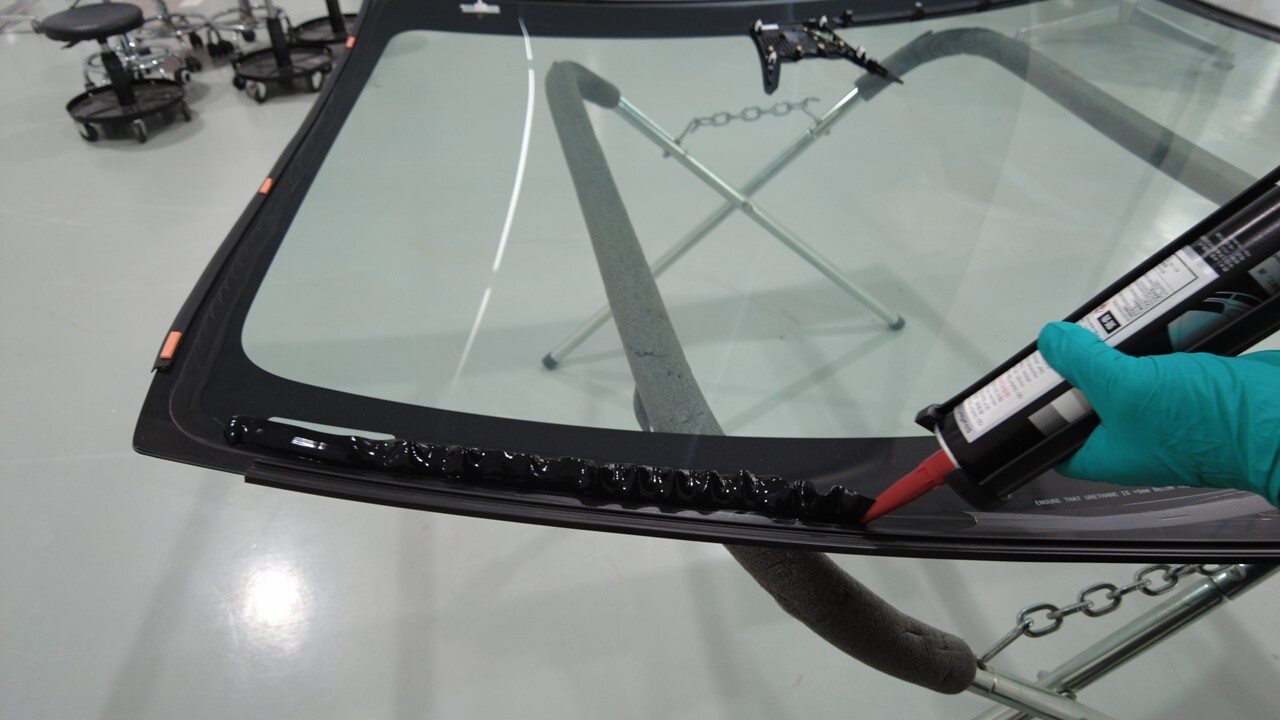

  6. 沿着初始路径在挡风玻璃上涂敷聚氨酯。
  7. 在协助下,将新挡风玻璃总成安装到车辆上,但此时切勿将其固定。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    安装期间,切勿损坏顶篷。
  8. 先检查挡风玻璃总成与车身之间的间隙和齐平度,然后再将挡风玻璃总成完全放置入位。
    Informational PurposesAn informational icon, calling your attention
    根据当前 CVIS 规格,视需要调整玻璃。
  9. 将挡风玻璃总成完全放置入位,检查间隙与齐平度,按需进行调整。
  10. 聚氨酯凝固期间,使用胶带将挡风玻璃固定到车身上。
  11. 将吸盘从挡风玻璃总成上拆下。
  12. 将挡风玻璃线束紧固到顶部控制台 (OHC) 紧固件轨道上的挂钩(6 个)上。
  13. 安装顶篷前端并将密封条拉到顶篷上。
  14. 安装左右遮阳板。请参阅遮阳板 - 左 ((拆卸和更换))
  15. 安装左右 A 柱上饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))
  16. 安装前置摄像头风扇。请参阅风扇 - 前视摄像头 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    此时请勿安装四摄像头上盖总成。
  17. 安装前置摄像头。请参阅前视摄像头总成 ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    此时请勿安装四摄像头上盖总成。
  18. 连接湿度和温度传感器连接器。
  19. 将挡风玻璃线束紧固到挡风玻璃支架上。
  20. 安装四摄像头上盖总成。请参阅后视镜摄像头上部盖板 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    请勿在此时安装后视镜。
  21. 连接低压电池和紧急响应回路。请参阅
  22. 松开挡风玻璃加热器线束,然后连接挡风玻璃加热器连接器。
  23. 安装前围篦板。请参阅前挡风玻璃下饰板 ((拆卸和更换))
  24. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏
  25. 执行前置摄像头倾角验证。请参阅摄像头 - 前置(倾角验证) (Test/Adjust)
  26. 待聚氨酯凝固后,揭下将挡风玻璃固定到车辆上的胶带。
    Informational PurposesAn informational icon, calling your attention
    请遵循粘合剂制造商规定的最短驶离时限。不同粘合剂固化所需时间不同。
    Informational PurposesAn informational icon, calling your attention
    如必要,请将车辆停放在室内。在车辆玻璃上粘贴胶带并按压固定,然后告知客户 24 小时后揭下胶带。同时,告知客户在随后的 24 小时内,应避免高速驾驶,并躲避减速带。
  27. 需要客户驾驶车辆以完成校准程序。此时,辅助驾驶系统 (DAS) 功能将完全不可用。
