前饰板（高性能版）（拆卸和更换）
校正代码 待定 FRT 1.02 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将前裙板固定到前饰板总成的螺栓（6 个） |
 2.5 Nm (1.8 lbs-ft) |
|
重复使用 | |
| 将前饰板下部总成固定到前饰板上部总成的螺栓（2 个） |
2.5 Nm (1.8 lbs-ft) |
|
重复使用 | |
| 将前饰板左上和右上风管固定到前饰板上部总成的螺栓（2 个） |
2.5 Nm (1.8 lbs-ft) |
|
重复使用 |
拆卸

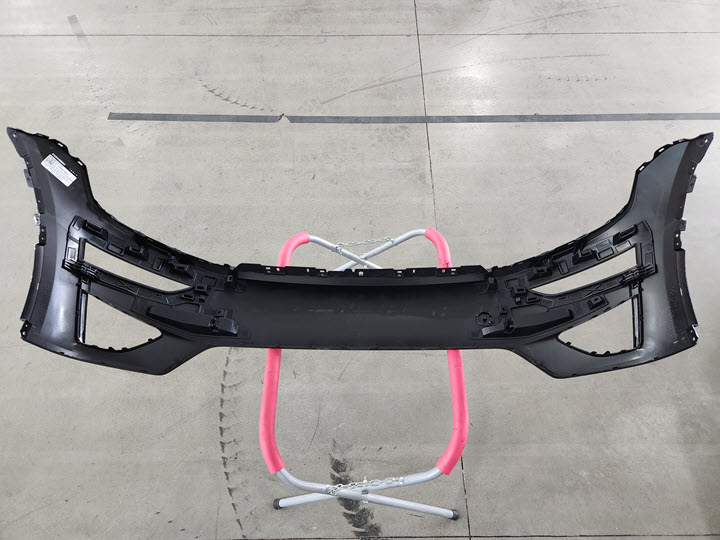

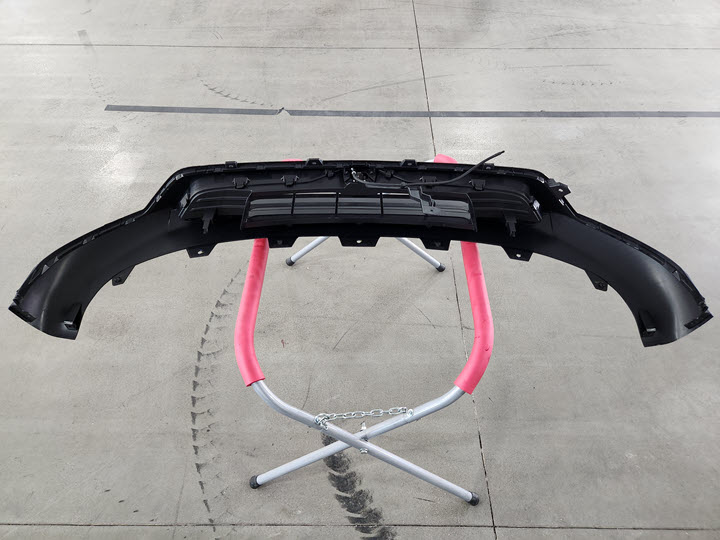

- 将前保险杠饰板总成从车辆上拆下。请参阅 Front Fascia ((拆卸和安装))。
-

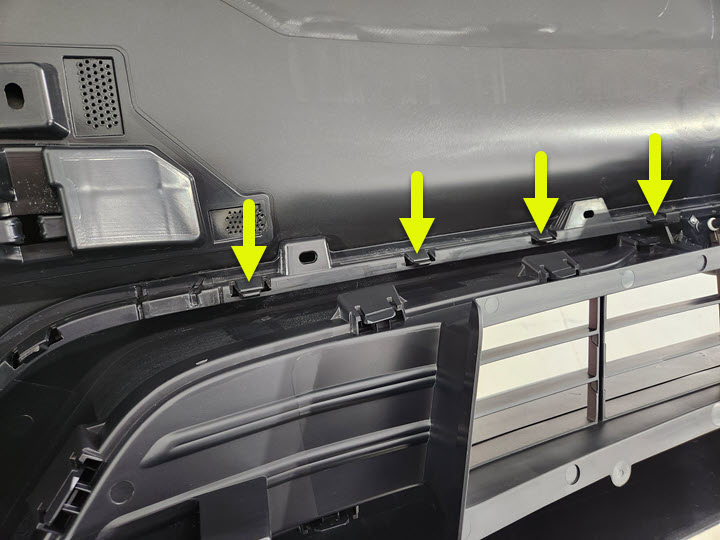

拆下将前裙板固定到前饰板总成的螺栓（6 个），然后松开锁片（6 个）。
TIp推荐使用以下工具
- T40 梅花套筒
-

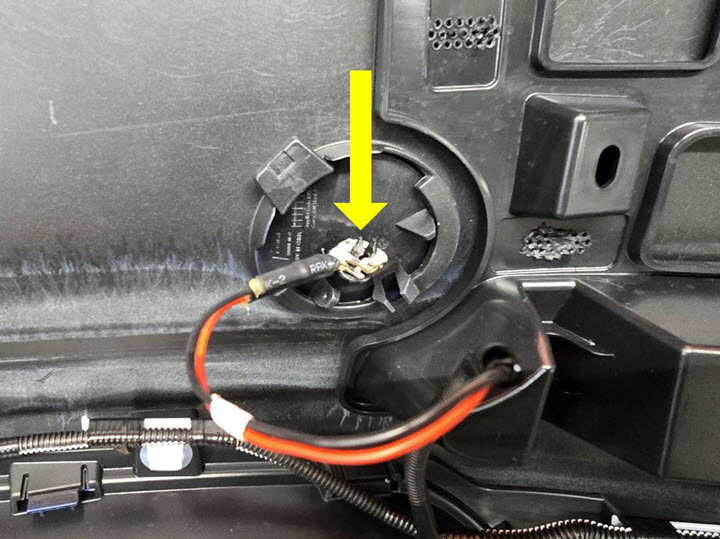

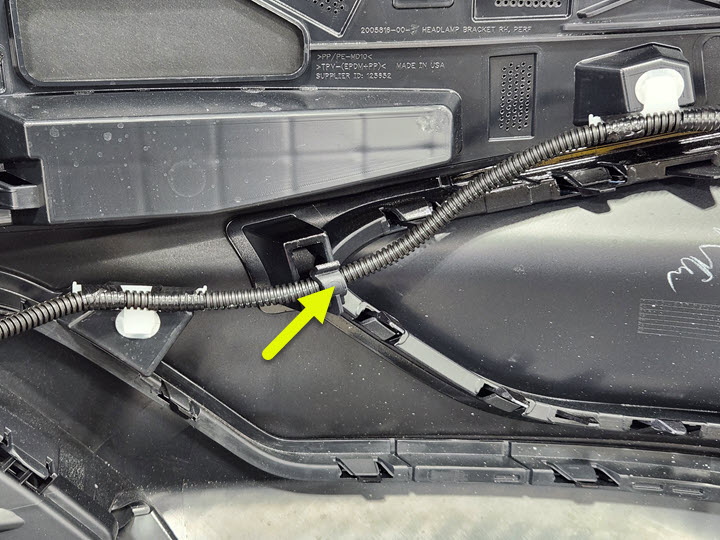

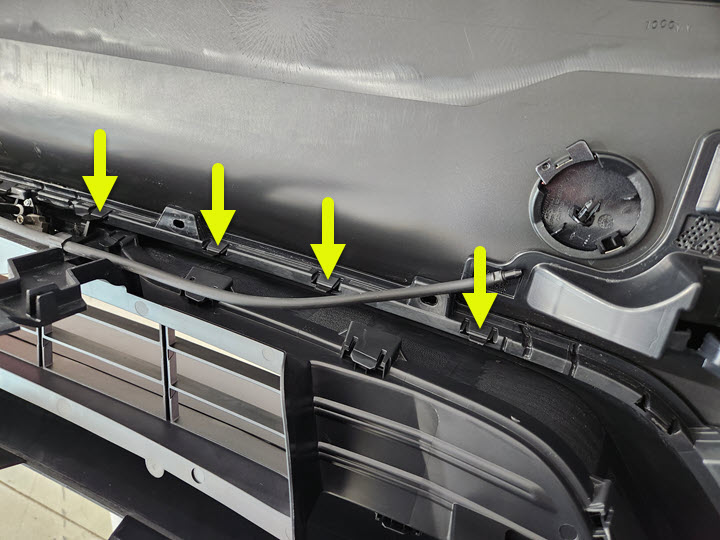

松开将前饰板电气线束固定到前饰板总成的夹子（4 个）和挂钩，然后将线束从两侧端子上断开并拆下。
-

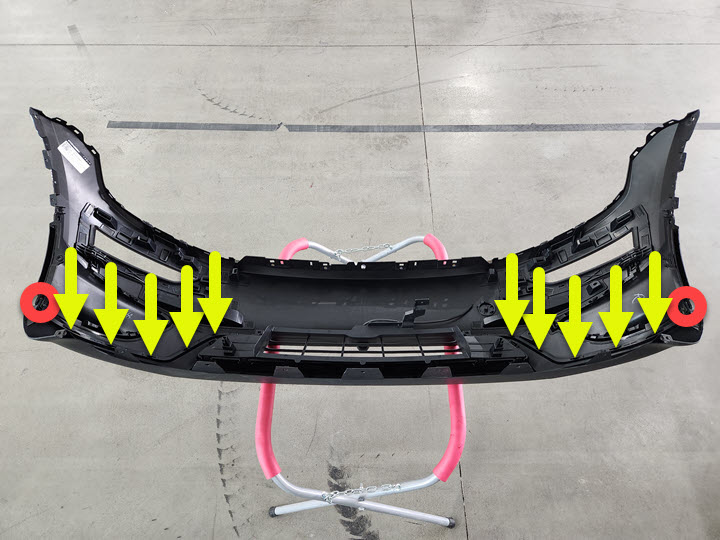

拆下将前饰板下部总成固定到前饰板上部总成的螺栓（2 个）和卡子（18 个）。
TIp推荐使用以下工具
- T40 梅花套筒
-

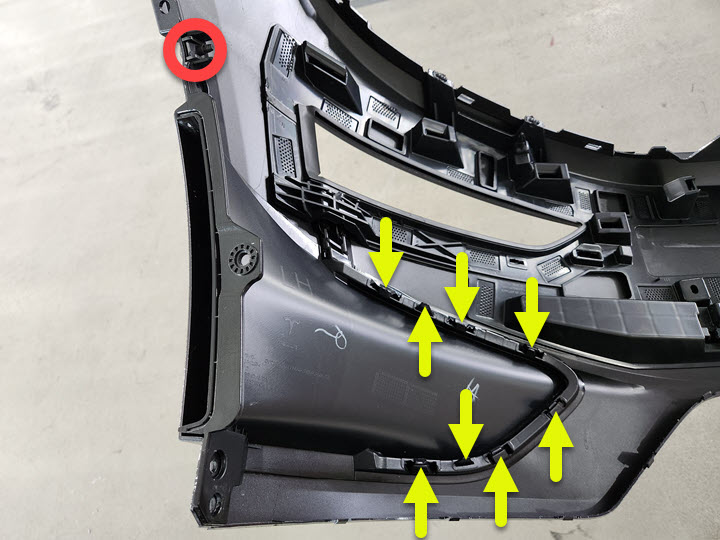

拆下将前饰板左上部风管固定到前饰板上部总成的螺栓和卡子（6 个）。
TIp推荐使用以下工具
- T40 梅花套筒
-

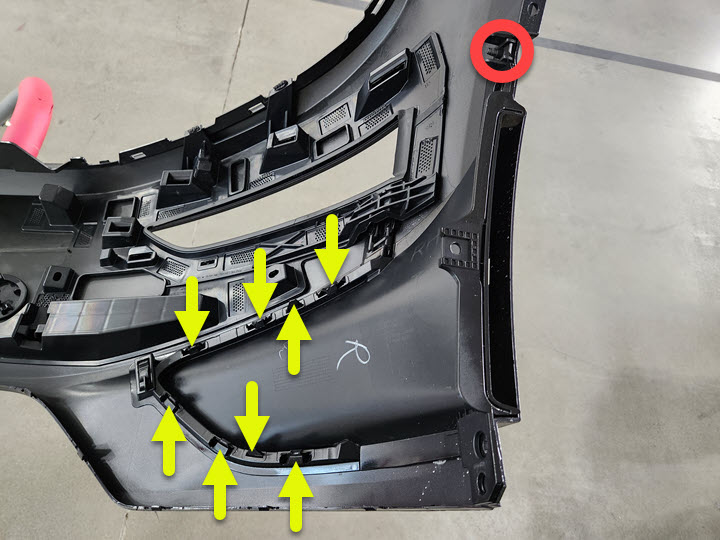

拆下将前饰板右上部风管固定到前饰板上部总成的螺栓和卡子（6 个）。
TIp推荐使用以下工具
- T40 梅花套筒
安装
-
对齐固定销（2 个），然后安装将前饰板右上部风管固定到前饰板上部总成的螺栓和卡子（6 个）。2.5 Nm (1.8 lbs-ft)TIp推荐使用以下工具
- T40 梅花套筒
-
对齐固定销（2 个），然后安装将前饰板左上部风管固定到前饰板上部总成的螺栓和卡子（6 个）。2.5 Nm (1.8 lbs-ft)TIp推荐使用以下工具
- T40 梅花套筒
-
安装将前饰板下部总成固定到前饰板上部总成的螺栓（2 个）和卡子（18 个）。2.5 Nm (1.8 lbs-ft)TIp推荐使用以下工具
- T40 梅花套筒
-
紧固将前饰板电气线束固定到前饰板总成的夹子（4 个）和挂钩，然后将线束连接到两侧端子上。
-
安装将裙板固定到前饰板的导片（6 个）。
-
安装将前裙板固定到前饰板总成的螺栓（6 个），然后紧固锁片（6 个）。2.5 Nm (1.8 lbs-ft)TIp推荐使用以下工具
- T40 梅花套筒
- 将前饰板总成安装到车辆上。请参阅 Front Fascia ((拆卸和安装))。
