NVH 垫 - 前车门 - 左侧 ((拆卸和更换))

校正代码 1513010302 FRT 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 拆下左侧高频扬声器。请参阅扬声器饰板 - 前车门腰线 - 左侧 ((拆卸和更换))。
  3. 拆下左前车门反光灯。请参阅反光灯 - 车门 ((拆卸和更换))。

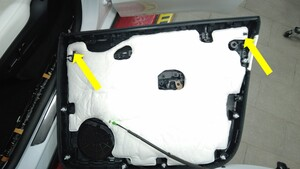

  4. 拆下将饰板固定到左前车门的螺栓（3 个）。
    提示
    推荐使用以下工具
    • 梅花 T30 套筒
  5. 使用塑料饰板工具将可充气袋插入左前车门饰板左下角，然后向袋内充气，以松开左下卡子。
  6. 继续拉动，并从下至上松开饰板边缘的所有卡子。
    警告
    请勿将饰板过远拉离车门，因为此时饰板仍通过连接器和线缆保持连接。

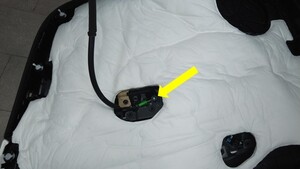

  7. 将手动释放缆索从缆索支架上松开，将缆索卡环从饰板上拆下，然后向下转动卡环至垂直方向。
  8. 将缆索接线管末端滑出释放杆，然后将缆索从饰板上拆下。
  9. 将左前车门饰板放置在有垫层且稳定的支撑面上。
    警告
    请勿将饰板过远拉离车门，因为此时饰板仍通过连接器和线缆保持连接。

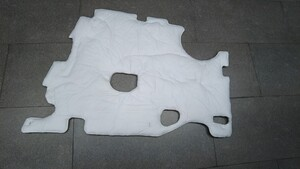

  10. 将 NVH 垫从锁片上松开，然后将其从左前车门饰板上拆下。
    警告
    请勿将饰板过远拉离车门，因为此时饰板仍与连接器保持连接状态。

安装

  1. 将左前车门 NVH 垫安装到左前车门饰板上。
  2. 将手动释放缆索置于垂直位置，然后将接线管末端滑入释放杆。
  3. 旋转手动释放缆索卡环至水平位置，将卡环按入饰板，然后将缆索紧固到缆索支架上。
  4. 抬起饰板，轻轻按压左前车门内侧密封条，然后将饰板锁片与车门顶部边缘钩接。
  5. 紧固将饰板固定到车门的卡子。
    注
    更换所有受损的卡子。
  6. 确保饰板装配紧固，不存在因卡子错位或弯曲而产生的缝隙。
  7. 安装将饰板固定到左前车门的螺栓（3 个）。
    6 Nm (4.4 lbs-ft)
    警告
    确保正确紧固所有紧固件，不存在脱纹。
    提示
    推荐使用以下工具
    • 梅花 T30 套筒
  8. 安装左前车门反光灯。请参阅反光灯 - 车门 ((拆卸和更换))。
  9. 安装左侧高频扬声器。请参阅扬声器饰板 - 前车门腰线 - 左侧 ((拆卸和更换))。
  10. 关闭车门，检验车门手动释放杆功能，确认车门闩锁能够顺畅释放。
  11. 升起左前车窗，关闭车门。
