直通件 - 直流-直流 - 12V(拆卸和更换)

校正代码 1601010102 FRT 1.14 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

扭矩规格

表 1. 扭矩规格直通件 - 直流-直流 - 12V(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将直流-直流接地母排固定到高压电池的螺母
9 Nm (6.6 lbs-ft)
  • 13 毫米套筒
  • 棘轮/扭矩扳手
  • 4 英寸加长件
更换 1523698-00-A
将直流-直流直通件固定到高压电池仓的螺栓
10 Nm (7.4 lbs-ft)
  • 已绝缘 棘轮/扭矩扳手
  • 外梅花五角套筒 E10
重复使用

拆卸

  1. 拆下烟火电池断接开关。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))
  2. 将功率转换系统 (PCS) 低压连接器从功率转换系统上断开。
    Informational PurposesAn informational icon, calling your attention

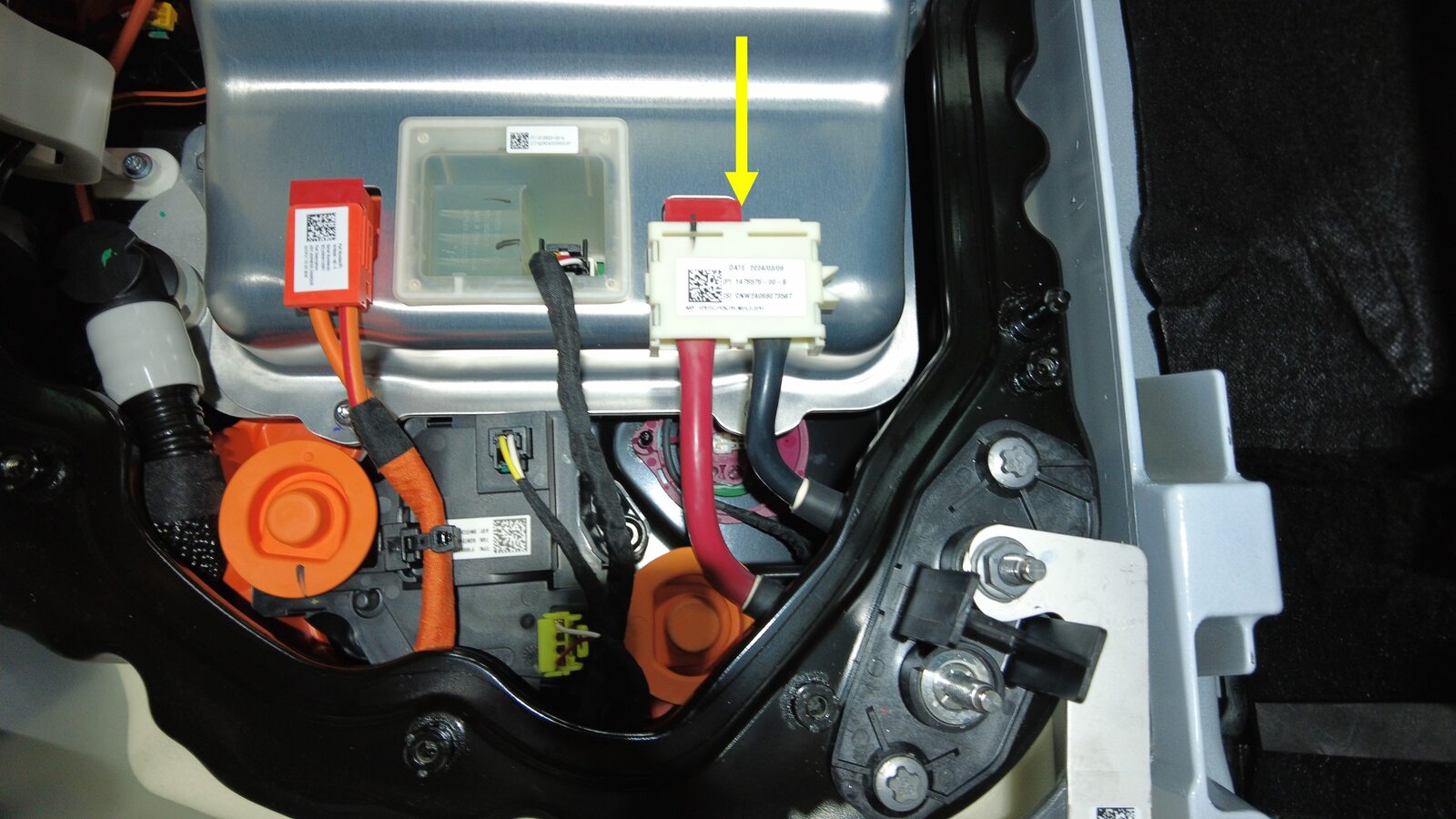

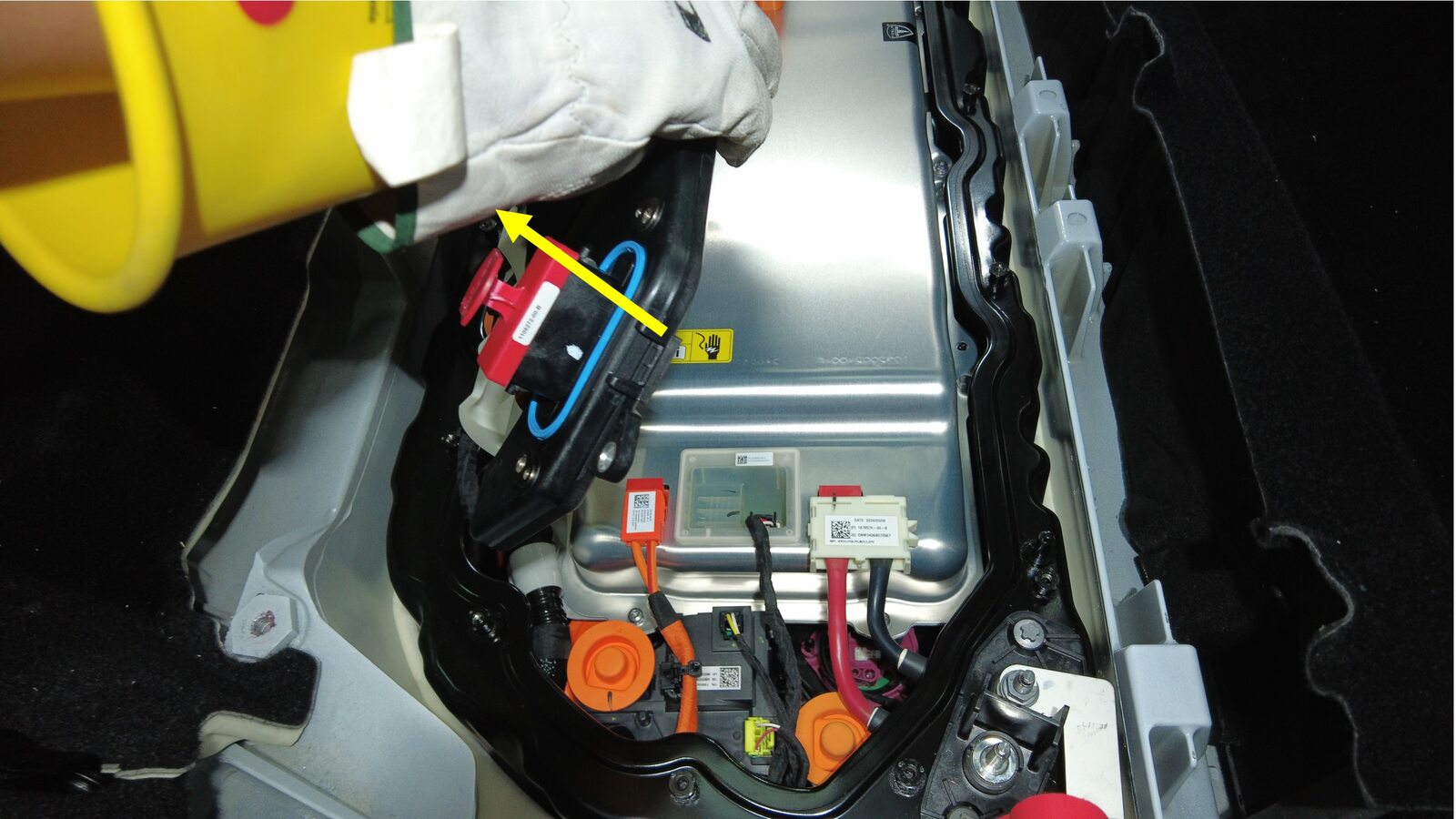

    将高压控制器前侧抬起。
    Informational PurposesAn informational icon, calling your attention

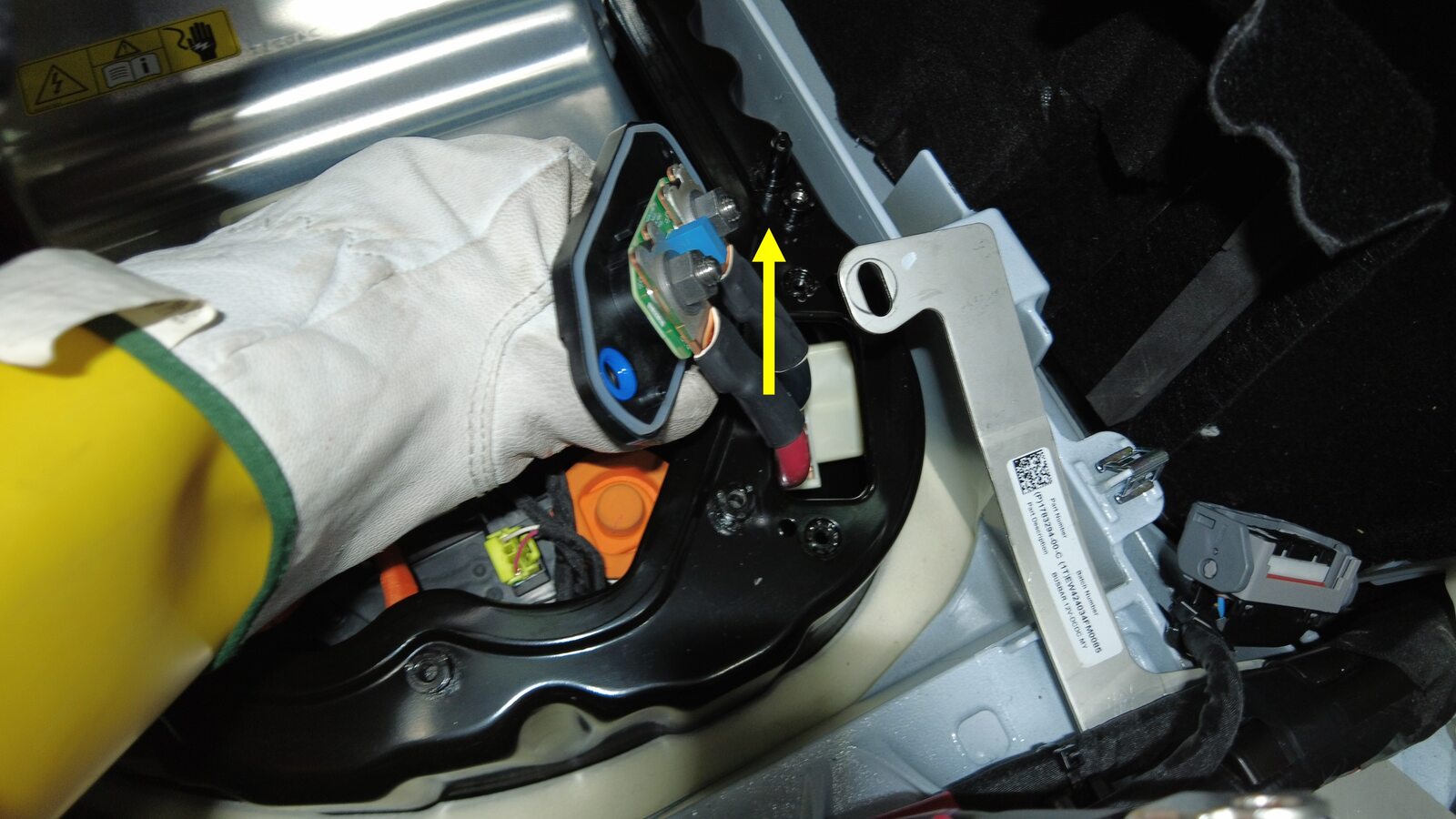

    向上拉动以松开锁片。如有必要,可使用塑料饰板工具辅助向上提起连接器。

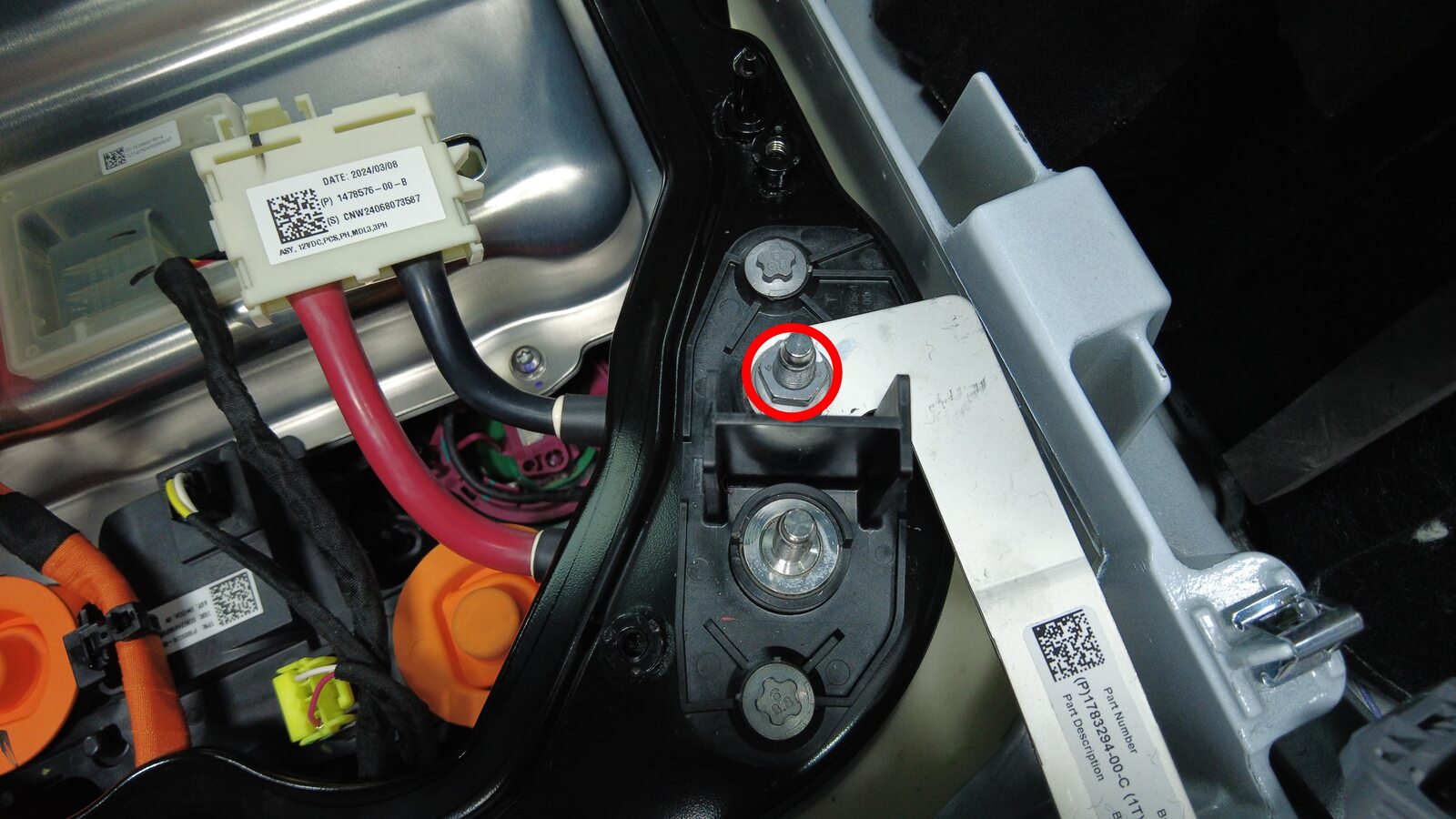

  3. 拆下并弃用将直流-直流接地母排固定到高压电池的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
    • 棘轮/扭矩扳手
    • 4 英寸加长件

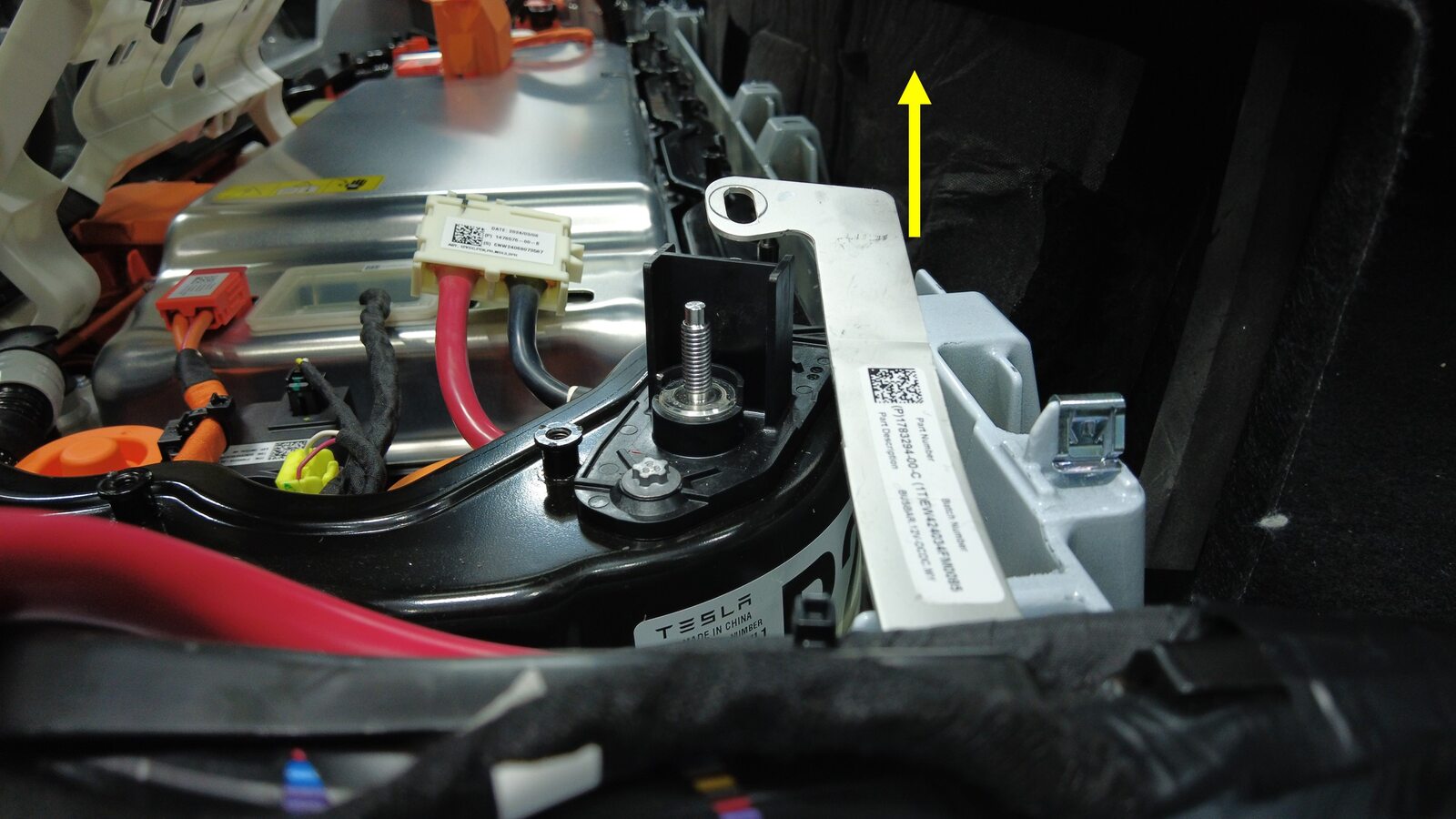

  4. 轻轻向上提起直流-直流接地母排。

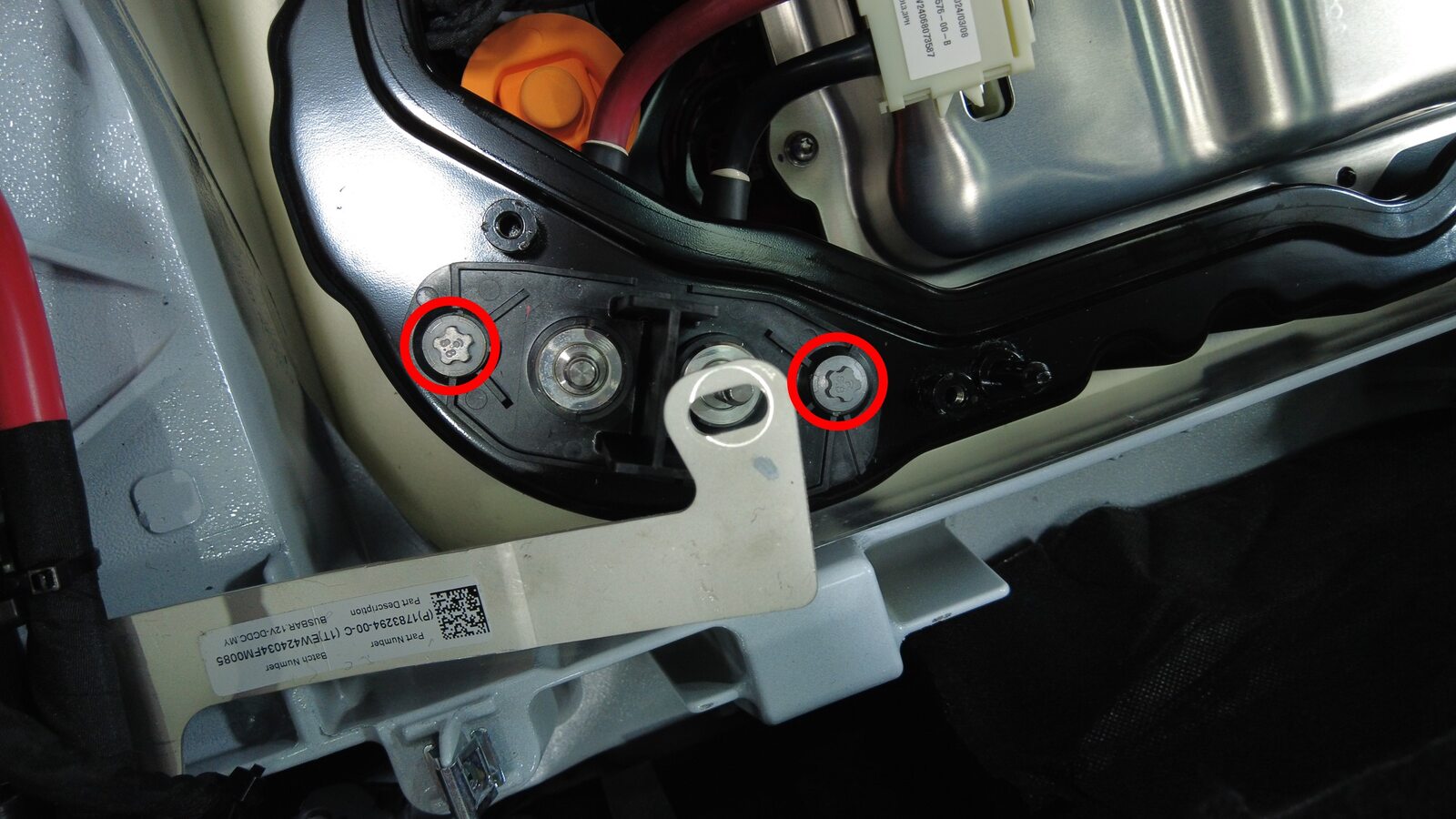

  5. 拆下将直流-直流直通件固定到高压电池仓的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 已绝缘 棘轮/扭矩扳手
    • 外梅花五角套筒 E10

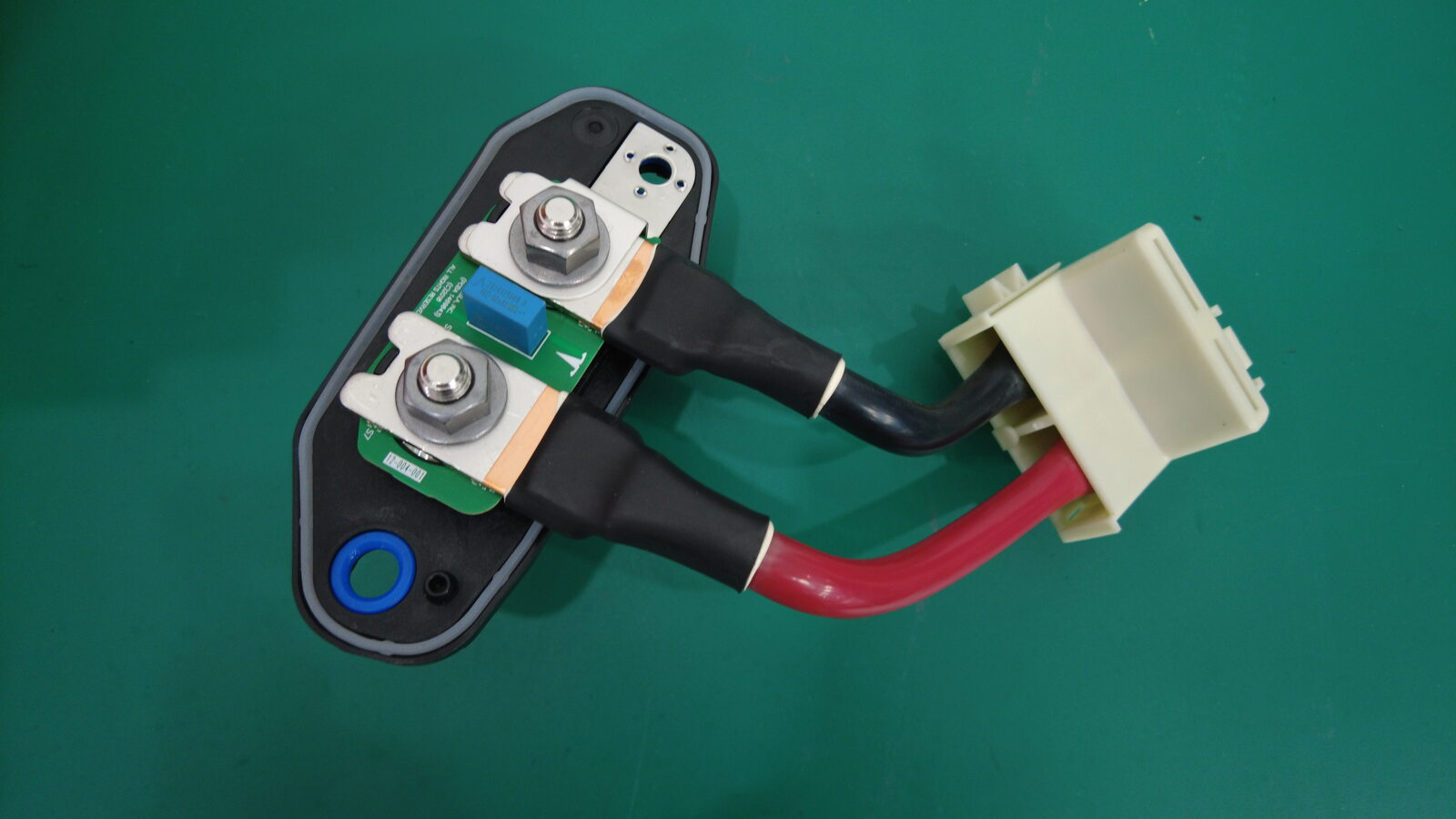

  6. 将直流-直流直通件从高压电池仓上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请特别注意勿对线缆绝缘层造成金属损伤。

安装

  1. 将直流-直流直通件放置在高压电池仓上,以备安装。
  2. 安装将直流-直流直通件固定到高压电池仓的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 已绝缘 棘轮/扭矩扳手
    • 外梅花五角套筒 E10
  3. 将直流-直流接地母排轻轻下压到高压电池上。
  4. 安装新的螺母,将直流-直流接地母排固定到高压电池上。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
    • 棘轮/扭矩扳手
    • 4 英寸加长件
  5. 将功率转换系统低压连接器连接到功率转换系统。
    Informational PurposesAn informational icon, calling your attention
    先向下推动连接器,再向下推动锁片以安装连接器。确保连接器完全就位。
  6. 安装烟火电池断接开关。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))
