充电端口绝缘保护盖 - 国标 ((拆卸和更换))

校正代码 4401010702 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1076921-00-A 绝缘万用表,Fluke 1587(欧洲、中东和非洲地区)
  • 1130480-00-A 超薄测试探针,Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试仪
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
确保高压绝缘手套未过期。
  • 北美:高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。如果手套未在测试日期后的 12 个月内使用,则在使用前必须再次进行测试。
  • 欧洲:等级为 0 (1000V) 的高压绝缘手套无有效期,只要通过使用前评估和定期检查即可使用。
  • 亚太地区:遵循高压绝缘手套制造商提供的失效日期,并且:
    • 仅限中国大陆:依照 GB/T 17622,每 6 个月对手套进行一次测试。

拆卸

  1. 拆下第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 执行充电接口电压检查。请参阅充电接口电压检查
  4. 拆下后备箱左侧负重底板。请参阅后备箱承重底板 - 后 ((拆卸和更换))
  5. 拆下后备箱门槛饰板。请参阅后备箱门槛下饰件 ((拆卸和更换))
  6. 拆下后备箱左侧负重底板支架。请参阅支架 - 负重底板 - LH(拆卸和更换)
  7. 拆下后备箱侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))

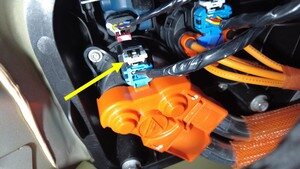

  8. 将直流逻辑电气连接器从充电接口总成上断开。

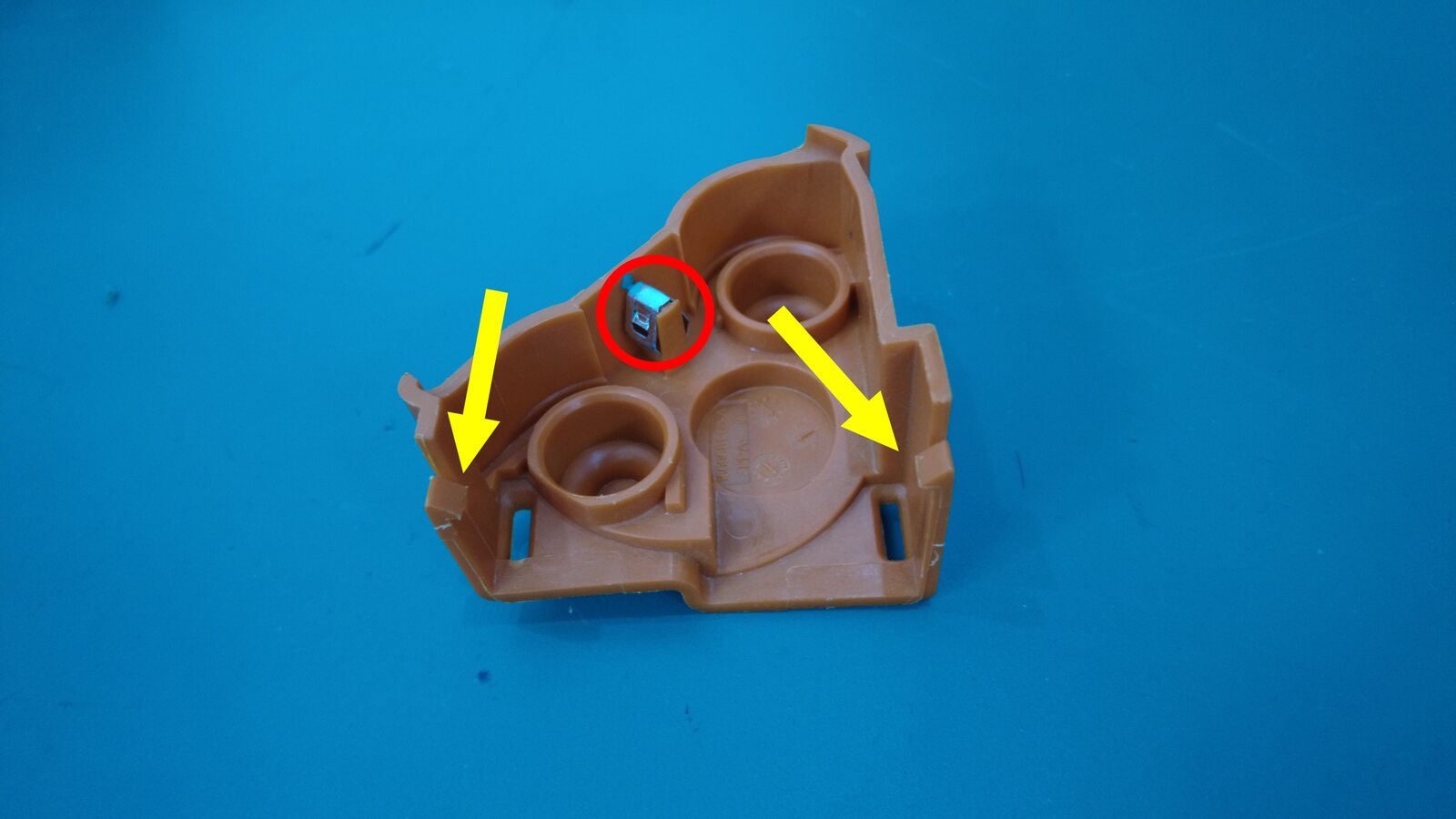

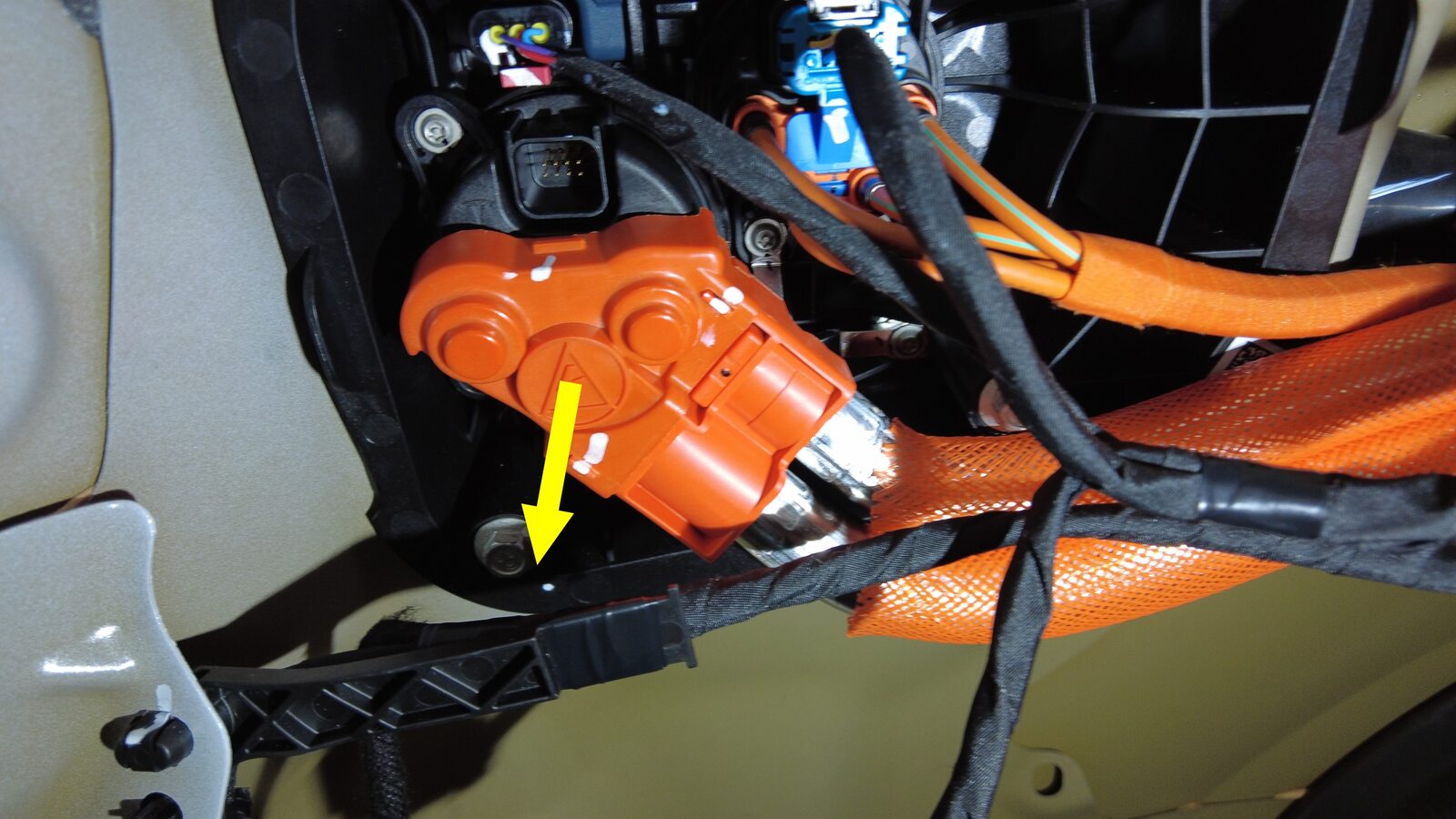

  9. 松开将充电接口安全盖固定到充电接口总成的锁片(2 个)和卡子(1 个),然后拆下安全盖。

安装

  1. 将充电接口安全盖安装到充电接口总成上。
  2. 将直流逻辑电气连接器与充电接口总成相连。
  3. 安装后备箱侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))
  4. 安装后备箱左侧负重底板支架。请参阅支架 - 负重底板 - LH(拆卸和更换)
  5. 安装后备箱门槛饰板。请参阅后备箱门槛下饰件 ((拆卸和更换))
  6. 安装后备箱左侧负重底板。请参阅后备箱承重底板 - 后 ((拆卸和更换))
  7. 连接低压电源。请参阅低压电源(断开和连接)
  8. 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  9. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
