外后视镜 - 玻璃 - 左 ((拆卸和更换))

校正代码 1209010502 FRT 0.05 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
为避免人身伤害,执行该操作时,必须佩戴护目镜。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
为避免人身伤害,执行该操作时,请佩戴防割手套。

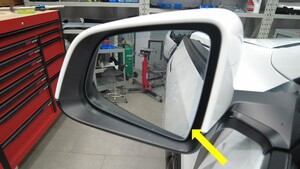

  1. 充分按压后视镜玻璃外侧,使其与车辆保持一定角度。

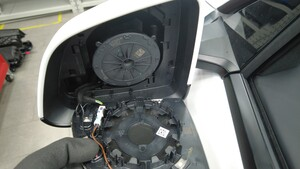

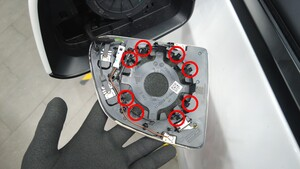

  2. 在玻璃底部内角后方插入塑料饰板工具,然后小心地松开将后视镜玻璃固定到后视镜总成的锁片(8 个)。

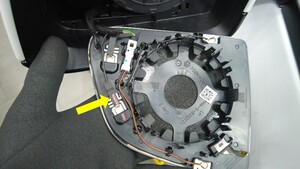

  3. 使用油性记号笔标记上部黑色线束连接器。
    Informational PurposesAn informational icon, calling your attention
    使用油性记号笔标记辅助安装。

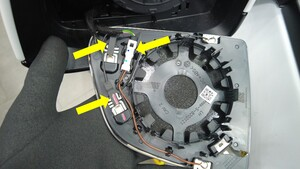

  4. 将电气连接器(3 个)从后视镜玻璃上断开。

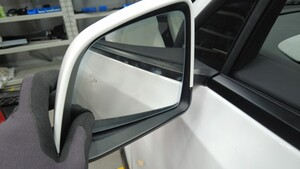

  5. 将后视镜玻璃从车上拆下。

安装

  1. 将电气连接器(3 个)连接到后视镜玻璃。
    Informational PurposesAn informational icon, calling your attention
    按照拆卸时所做的油性记号笔标记,确认哪个电气连接器为上部连接器。
  2. 对齐后视镜玻璃中心和后视镜总成中心,然后安装后视镜玻璃,确保锁片(8 个)完全接合。
    Informational PurposesAn informational icon, calling your attention
    正确对齐时,后视镜玻璃上的金属锁片应位于后视镜总成的右上角。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏部件。
  3. 将后视镜玻璃调整回原位。
  4. 清洁后视镜玻璃,除去污斑或指印。
