后车门限位器 ((拆卸和更换))

校正代码 1133060902 FRT 0.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格后车门限位器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后车门限位器固定到车身的螺栓
24 Nm (17.7 lbs-ft)
  • T40 梅花套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将左后车门限位器固定到左后车门的螺母(2 个)
10 Nm (7.4 lbs-ft)
  • 棘轮/扭矩扳手
  • 10 毫米深套筒
重复使用

拆卸

  1. 拆下左后车窗模块总成。请参阅车窗升降器 - 后车门 - 左 ((拆卸和更换))
  2. 使用胶带标记左后车门限位器位置。
  3. 拆下将左后车门限位器固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    拧松车门限位器螺栓,使车门能在开启极限范围以外自由摆动。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

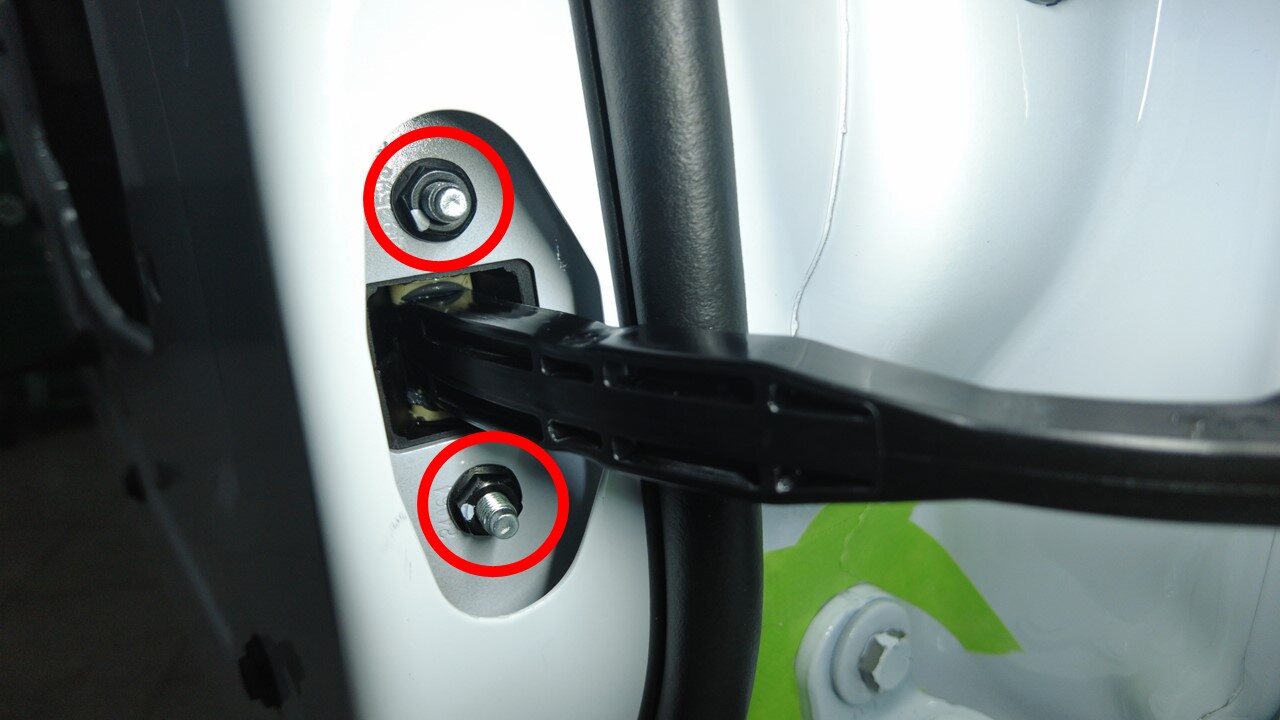

  4. 拆下将左后车门限位器固定到左后车门的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  5. 将手伸入车门开口内,将限位器从车门上拆下。

安装

  1. 将限位器穿过车门开口,放置入位。
  2. 安装将左后车门限位器固定到左后车门的螺母(2 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  3. 安装将左后车门限位器固定到车身的螺栓。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  4. 揭下遮蔽胶带。
  5. 安装左后车窗模块总成。请参阅车窗升降器 - 后车门 - 左 ((拆卸和更换))
