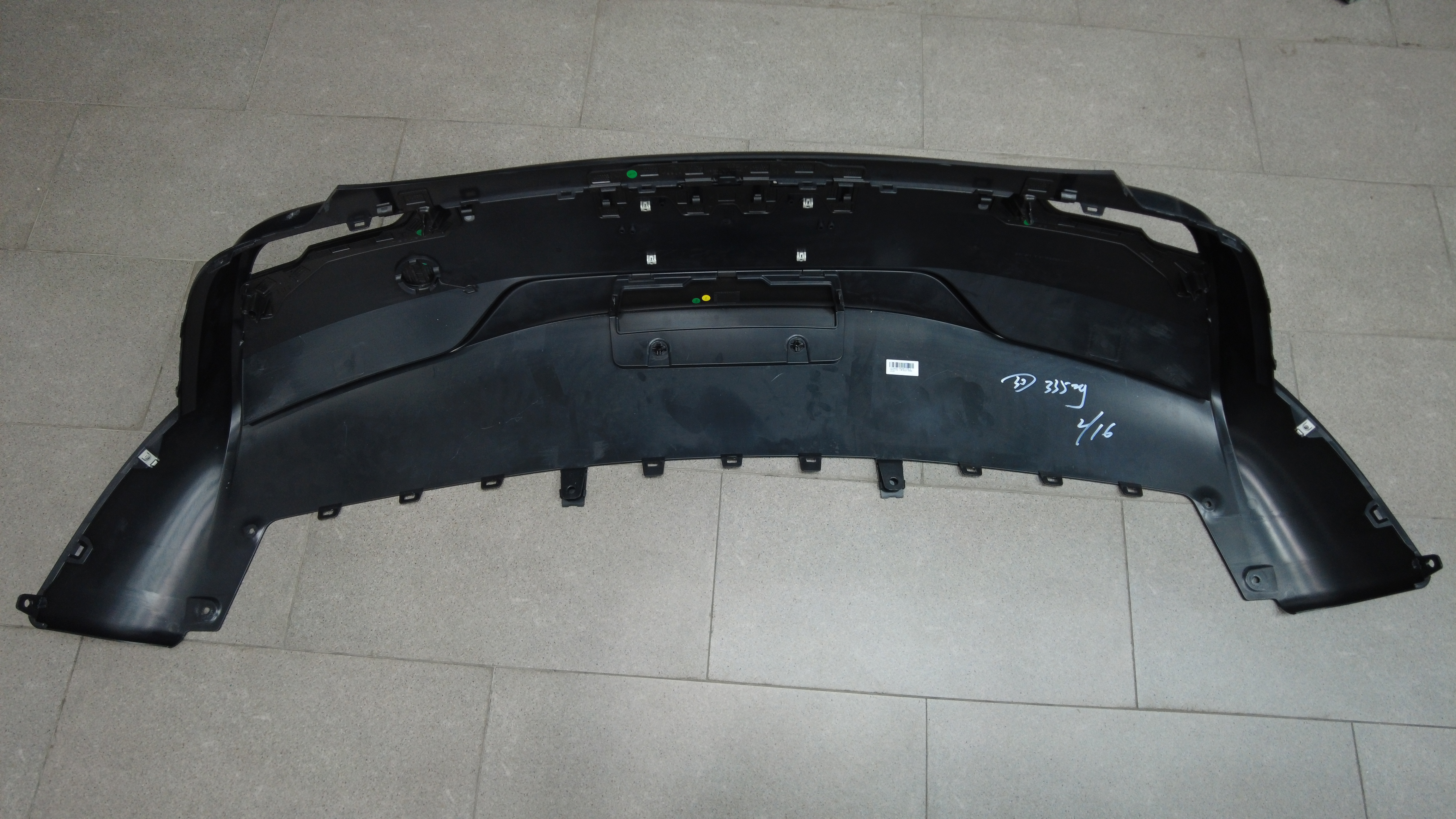

饰板 - 后 - 下部(高性能版)(拆卸和更换)

校正代码 10010502702 FRT 0.78 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆卸后饰板总成。请参阅 Assembly - Fascia and Diffuser - Rear ((拆卸和安装))
  2. 将后扩散器从后饰板总成上拆下。请参阅 Diffuser - Rear Fascia ((拆卸和更换))
  3. 将左后和右后车牌灯从后饰板总成上拆下。请参阅 尾灯 - 灯 - 后车牌(拆卸和更换)
  4. 断开左后和右后低能耗蓝牙 (BLE) 连接器。
    图 1. 图示为右侧;左侧类似
  5. 拆下将后饰板左右灯固定到后饰板总成的螺钉(6 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
    图 2. LH 如图所示,RH 类似
  6. 松开将后饰板线束固定到后饰板总成的夹子(8 个),然后将左右灯和后饰板线束从车辆上拆下。
  7. 将后饰板左上部和右上部从后饰板下部拆下。请参阅 饰板 - 后 - 上部 - LH(高性能版)(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    无需将低能耗蓝牙 (BLE) 从后饰板上部分离。
  8. 将后饰板左下和右下分流器从后饰板下部拆下。请参阅 分流器 - 后饰板下部 - LH(高性能版)(拆卸和更换)

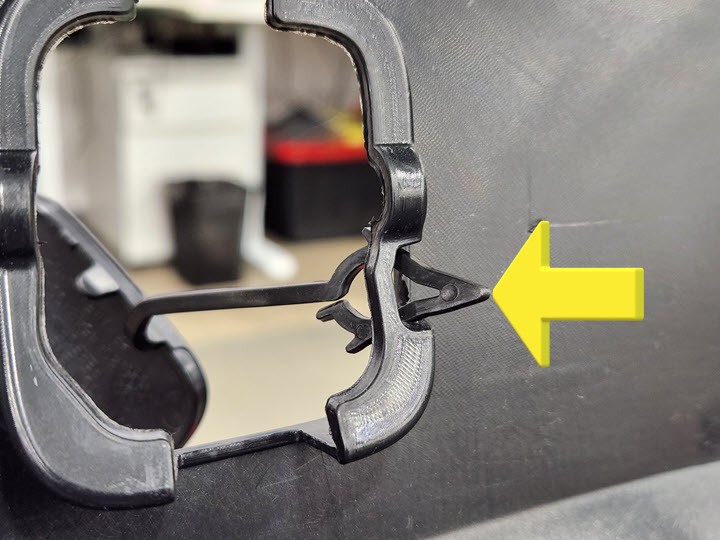

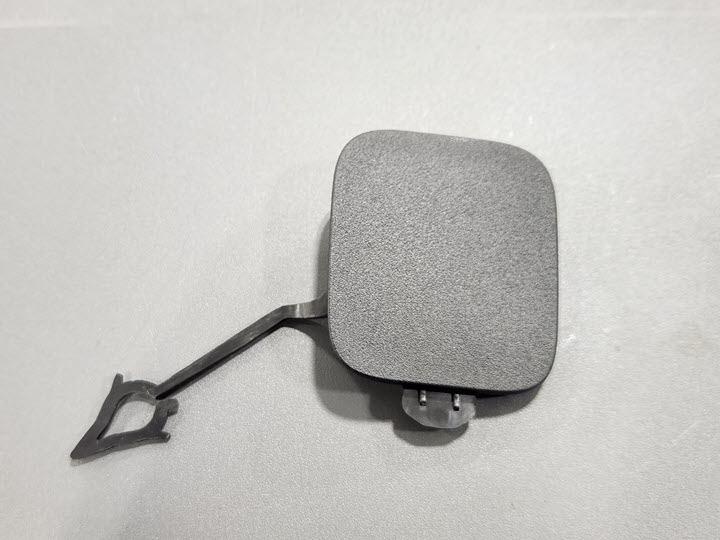

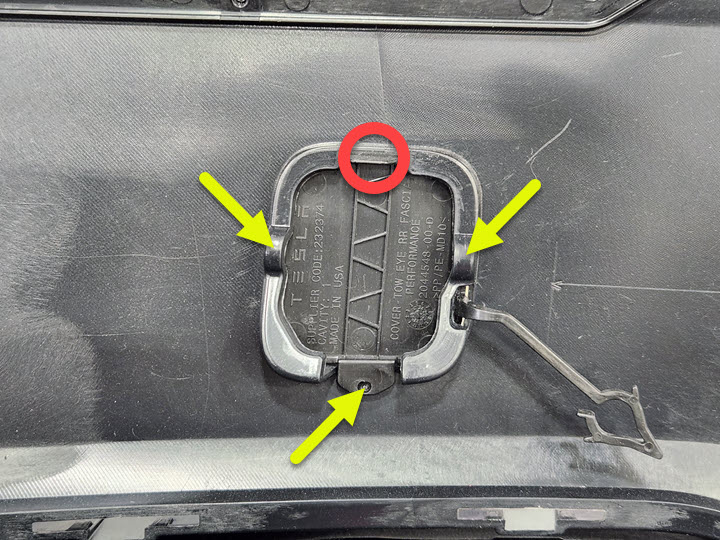

  9. 松开将后牵引环盖板固定到后饰板下部的卡子、锁片(3 个)和系带,然后将盖板从后饰板下部拆下。

安装

  1. 将后牵引环盖板上的锁片滑动到后饰板下部凹槽位置,然后向内按压以接合所有锁片。
  2. 将后饰板左下和右下分流器安装到后饰板下部。请参阅 分流器 - 后饰板下部 - LH(高性能版)(拆卸和更换)
  3. 安装后饰板左上部和右上部。请参阅 饰板 - 后 - 上部 - LH(高性能版)(拆卸和更换)
  4. 安装将后饰板线束固定到后饰板总成的夹子(8 个)。
  5. 安装将左右后饰板灯固定到后饰板总成的螺钉(6 个)。
    1.5 Nm (1.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
    图 3. LH 如图所示,RH 类似
  6. 连接左后和右后低能耗蓝牙 (BLE) 连接器。
    图 4. RH 如图所示,LH 类似
  7. 安装左后和右后车牌灯。请参阅 尾灯 - 灯 - 后车牌(拆卸和更换)
  8. 安装后扩散器。请参阅 Diffuser - Rear Fascia ((拆卸和更换))
  9. 安装后饰板总成。请参阅 Assembly - Fascia and Diffuser - Rear ((拆卸和安装))
