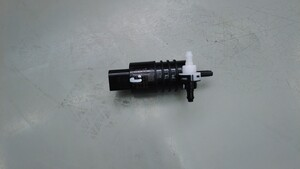

清洗器泵 ((拆卸和更换))

校正代码 1750010302 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 断开前摄像头清洗器软管。
  3. 松开将前摄像头软管固定到清洗器储液罐的卡子。
  4. 拆下将清洗器储液罐固定到前端支架的螺栓（3 个），然后将储液罐置于一旁。
    注
    注意请勿使储液罐内清洗液溢出。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  5. 将空的容器放入前部储物区域。
    注
    确保容器干净无污染。
  6. 打开清洗器储液罐罐盖。
  7. 倒出清洗器储液罐内的清洗液。
    注
    注意请勿使清洗液溢出。
    注
    尽可能排尽储液罐内液体。
  8. 将容器从车辆上取走。

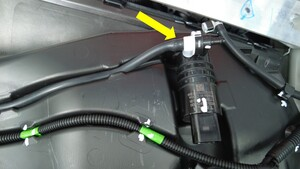

  9. 向外拉动清洗器泵以松开导向夹，然后小心地向上移动泵体，将挡风玻璃清洗器泵从挡风玻璃清洗器储液罐上拆下。
    注
    操作过程中注意请勿损坏清洗器泵。

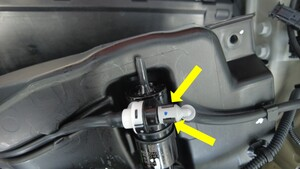

  10. 断开挡风玻璃清洗器泵连接器。
  11. 将清洗器软管从挡风玻璃清洗器泵上断开。
    注
    解锁黑色锁片以断开软管。
  12. 使用小号一字螺丝刀轻轻撬动清洗器软管端部，将挡风玻璃清洗器泵从车辆上拆下。
    注
    注意请勿损坏清洗器软管。
  13. 检查索环是否损坏，必要时进行更换。

安装

  1. 将清洗器软管安装到挡风玻璃清洗器泵上。
  2. 连接挡风玻璃清洗器泵连接器。
  3. 将挡风玻璃清洗器泵尖端插入清洗器储液罐内索环，然后将挡风玻璃清洗器泵安装到清洗器储液罐上。
  4. 将清洗器储液罐移回原位，然后安装将清洗器储液罐固定到前端支架的螺栓（3 个）。
    4 Nm (2.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  5. 紧固将前摄像头软管固定到清洗器储液罐的卡子。
  6. 连接前摄像头清洗器软管。
  7. 向挡风玻璃清洗器储液罐中加注清洗液。
  8. 盖上清洗器储液罐罐盖。
  9. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  10. 验证挡风玻璃雨刮器和清洗器的运转情况。
