制动踏板 ((拆卸和安装))

校正代码 3325010101 FRT 1.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格制动踏板 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
加速踏板螺栓(1 个)
7 Nm (5.2 lbs-ft)
  • T30 梅花套筒
  • 无绳棘轮/冲击钻
重复使用
用于固定制动踏板总成的螺栓(5 个)
16.5 Nm (12.2 lbs-ft)
  • 棘轮/扭矩扳手
  • 13 毫米深套筒
更换

拆卸

  1. 将横梁从车辆上拆下。请参阅仪表板 - 横梁 ((拆卸和更换))

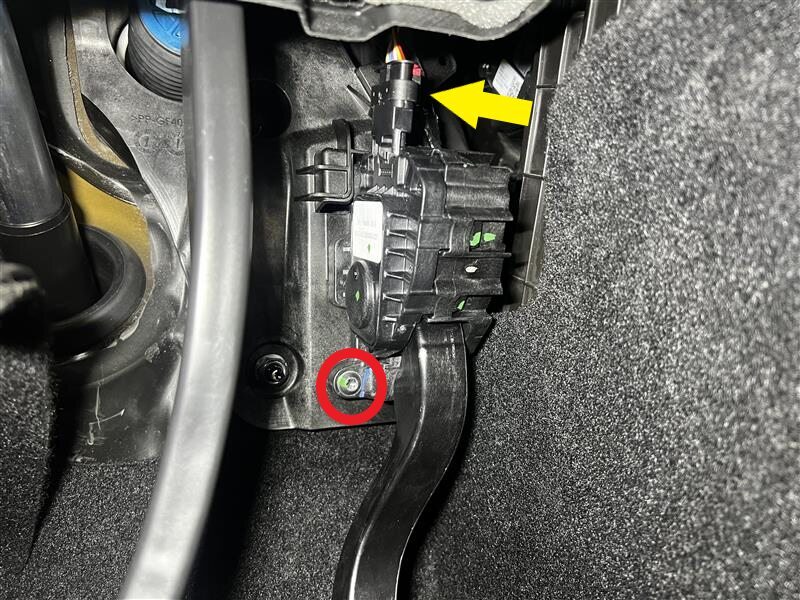

  2. 向下滑动踏板以拆下加速踏板。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 无绳棘轮/冲击钻

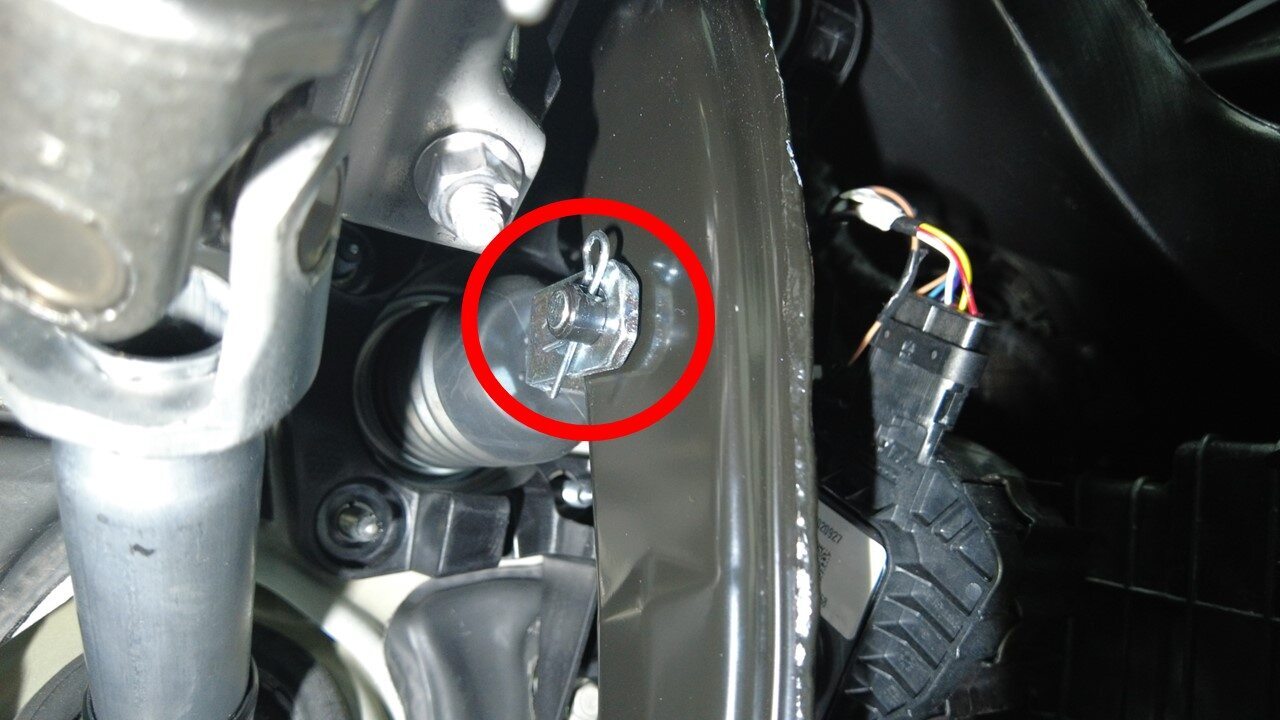

  3. 将开口销从制动踏板总成上的 U 型夹销上拆下。

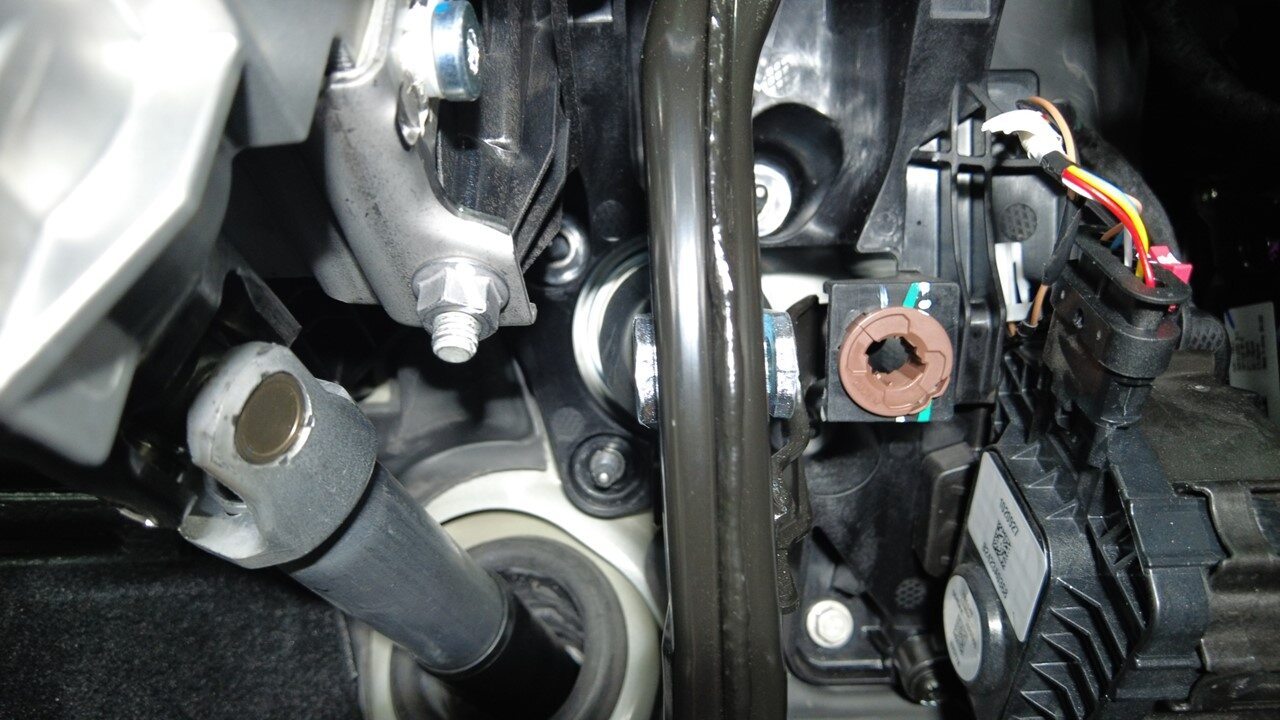

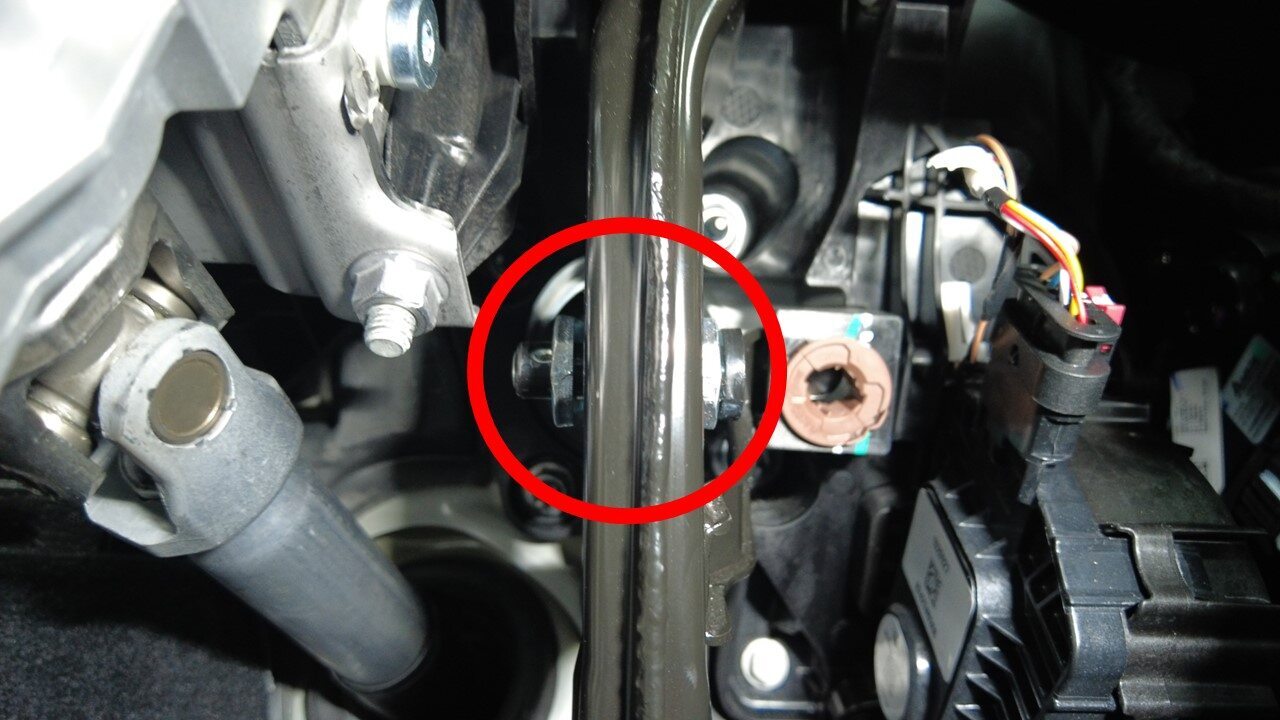

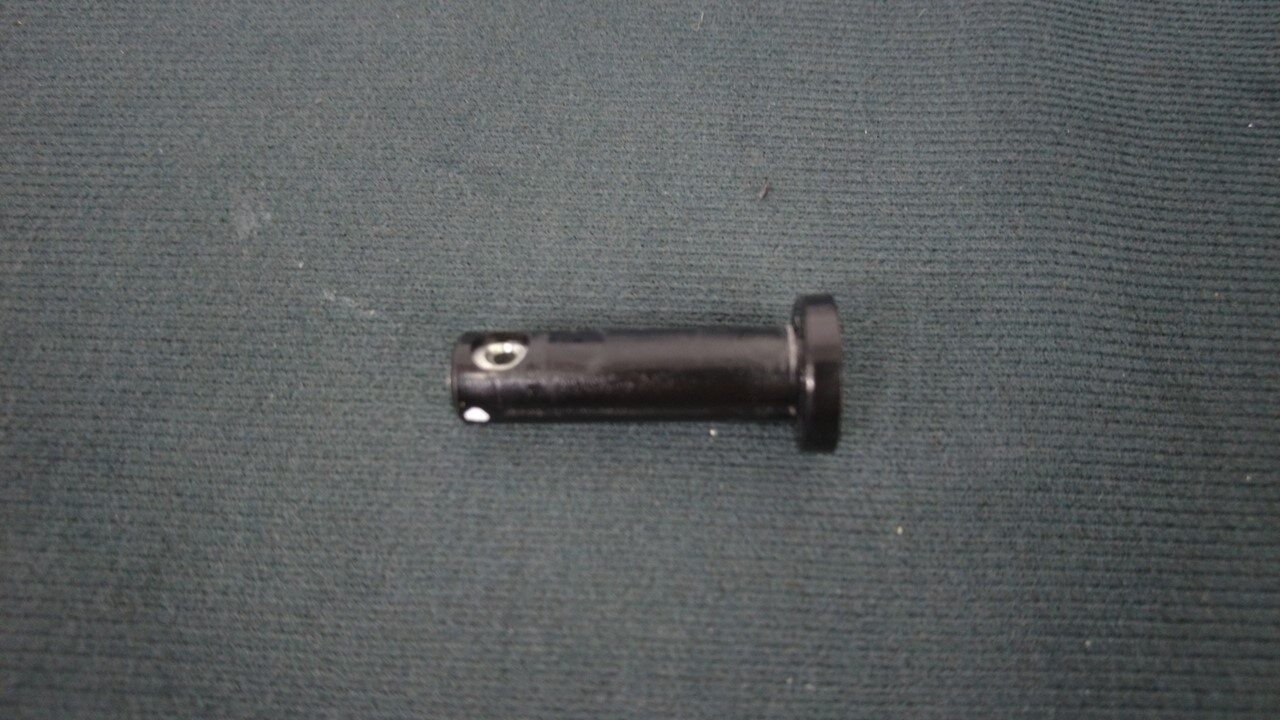

  4. 将 U 型夹销从制动踏板总成上拆下。

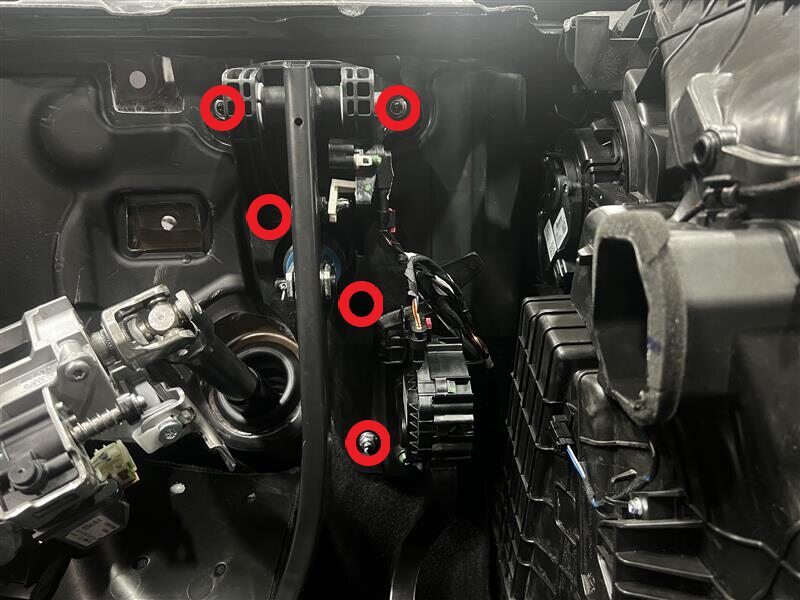

  5. 拆下制动踏板总成。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 13 毫米深套筒

安装

  1. 安装制动踏板总成。
    16.5 Nm (12.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 13 毫米深套筒

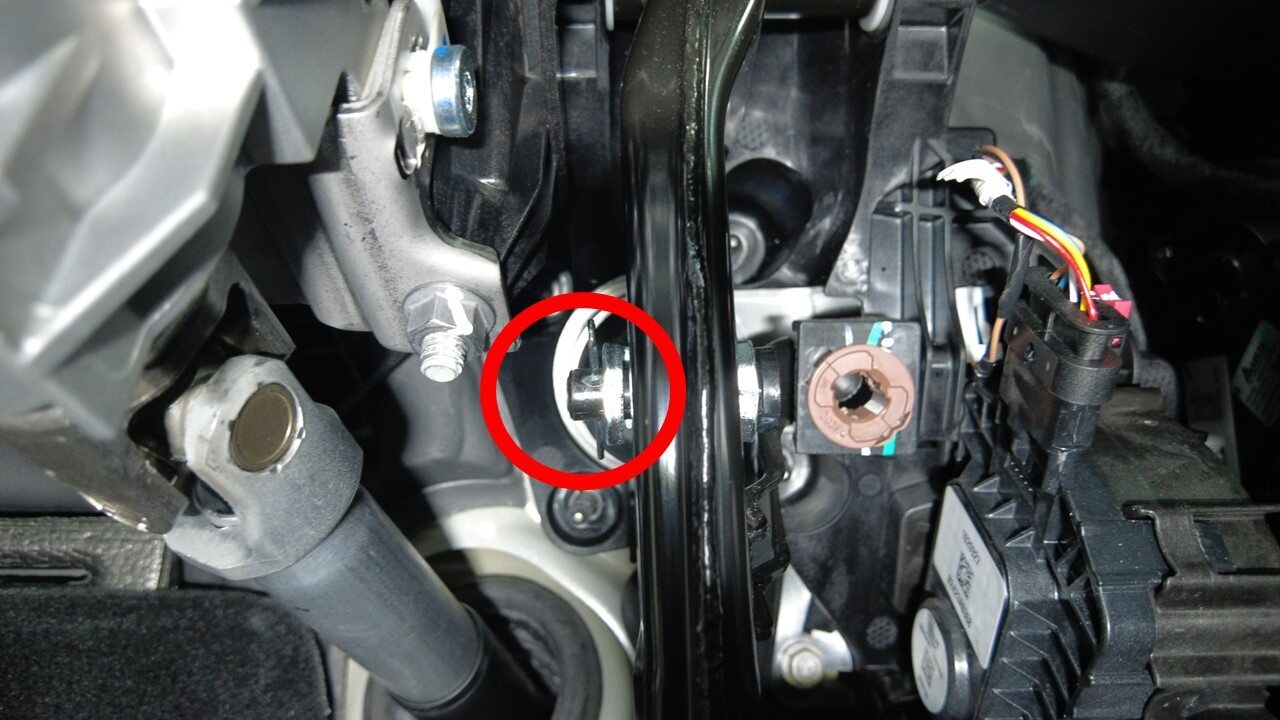

  2. 将制动踏板与 iBooster 杆对齐,然后将 U 型夹销安装到制动踏板总成上。

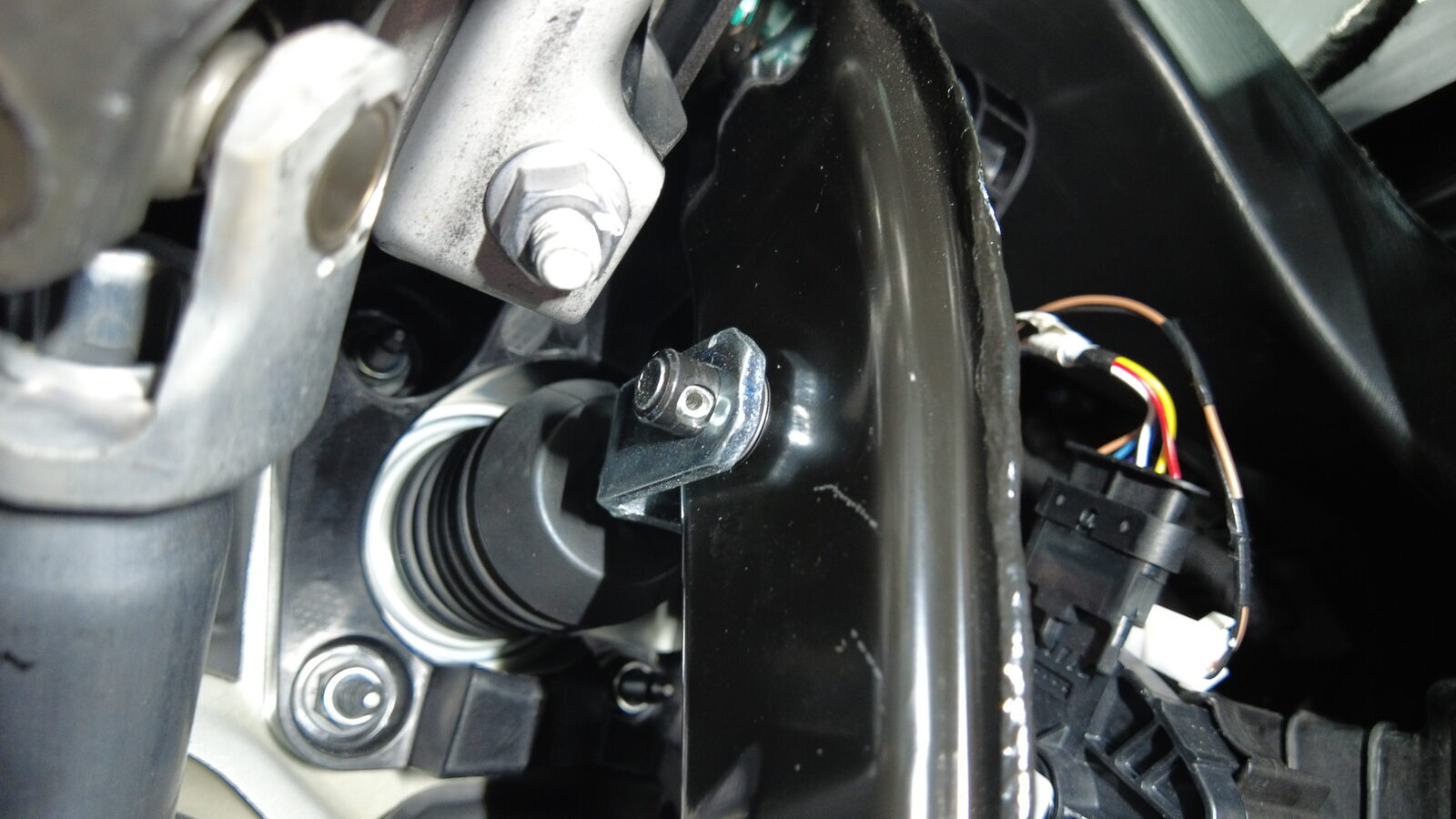

  3. 将开口销安装到制动踏板总成上的 U 型夹销上。
  4. 安装加速踏板总成。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 无绳棘轮/冲击钻
  5. 将横梁安装到车辆上。请参阅仪表板 - 横梁 ((拆卸和更换))
  6. 启用“维护模式”。请参阅维护模式
  7. 安装冷却液罐罐盖。
  8. 在触摸屏上,点击Chassis > Steering > Calibrate Steering Column > Run,然后等待例行程序完成。
  9. 点击Chassis > Brakes > Brake Stiffness Test > UNBURNISHED > Run,然后等待例行程序完成。
  10. 退出“维护模式”。请参阅维护模式
  11. 将两个前排座椅移回原位。
  12. 升起左前车窗,关闭左前车门。
