扰流板外部面板 ((拆卸和更换))

校正代码 1133050502 FRT 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-03-17: 添加了扭矩规格。
  • 2025-03-13: 更新了程序。

扭矩规格

表 1. 扭矩规格扰流板外部面板 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将调谐质量阻尼器固定到掀背尾门的螺栓(2 个)
9 Nm (6.6 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将扰流板外板固定到掀背尾门的螺母(3 个)
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

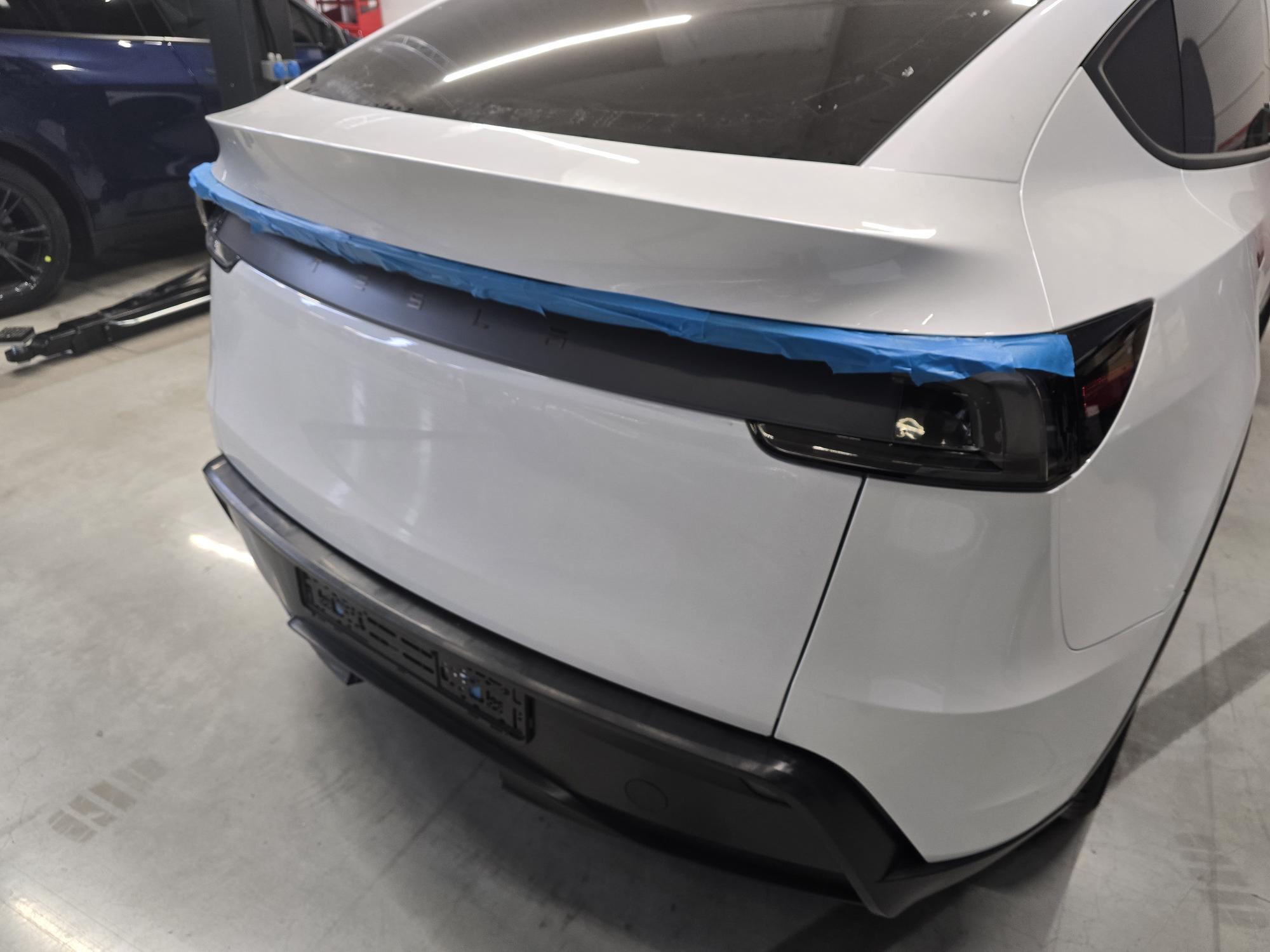

  1. 在尾灯整个上部粘贴遮蔽胶带。
  2. 拆下掀背尾门下饰板。请参阅掀背车门下部饰板 - 后扬声器 ((拆卸和更换))

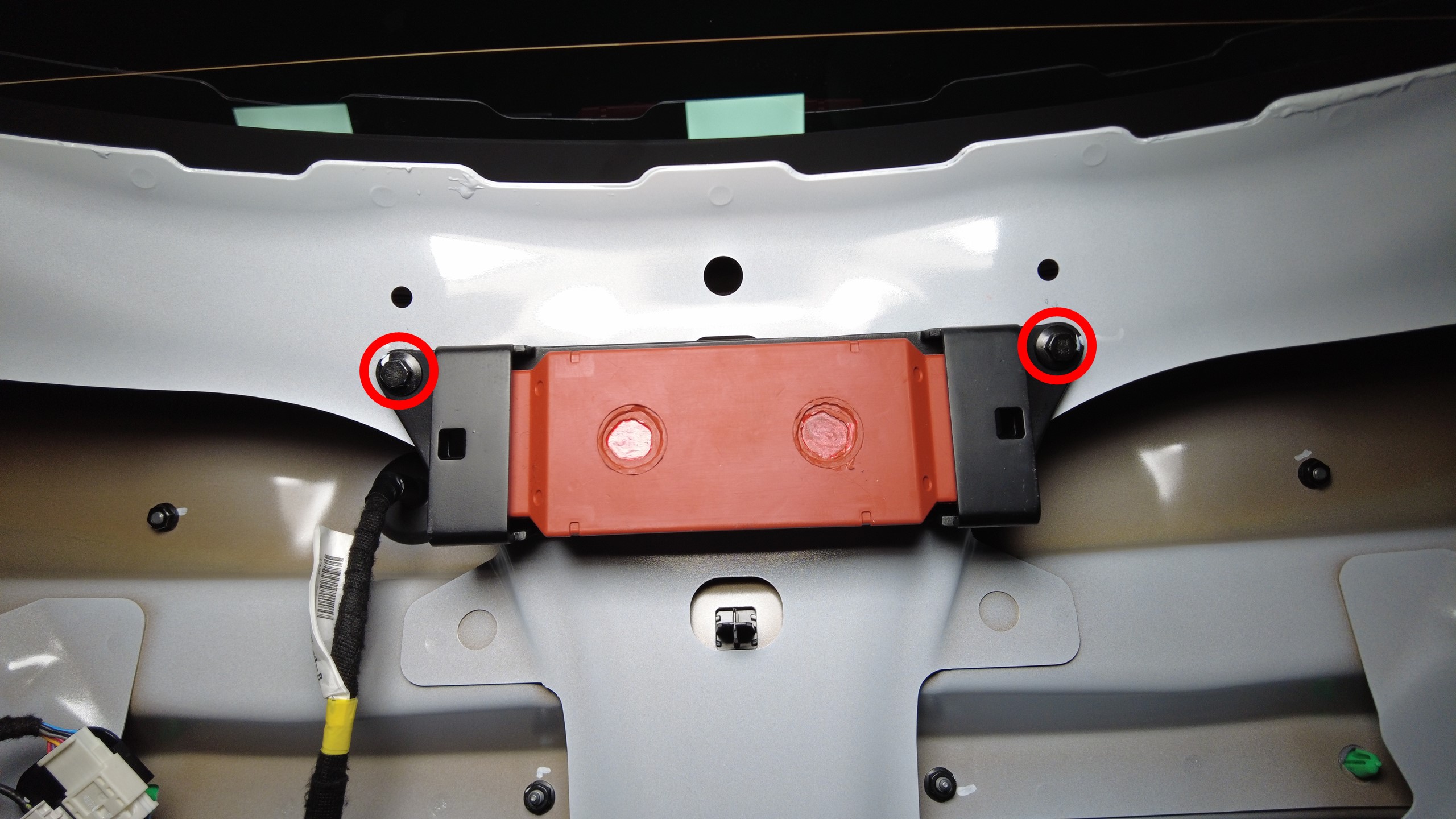

  3. 拆下将调谐质量阻尼器固定到掀背尾门的螺栓(2 个),然后拆下调谐质量阻尼器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手

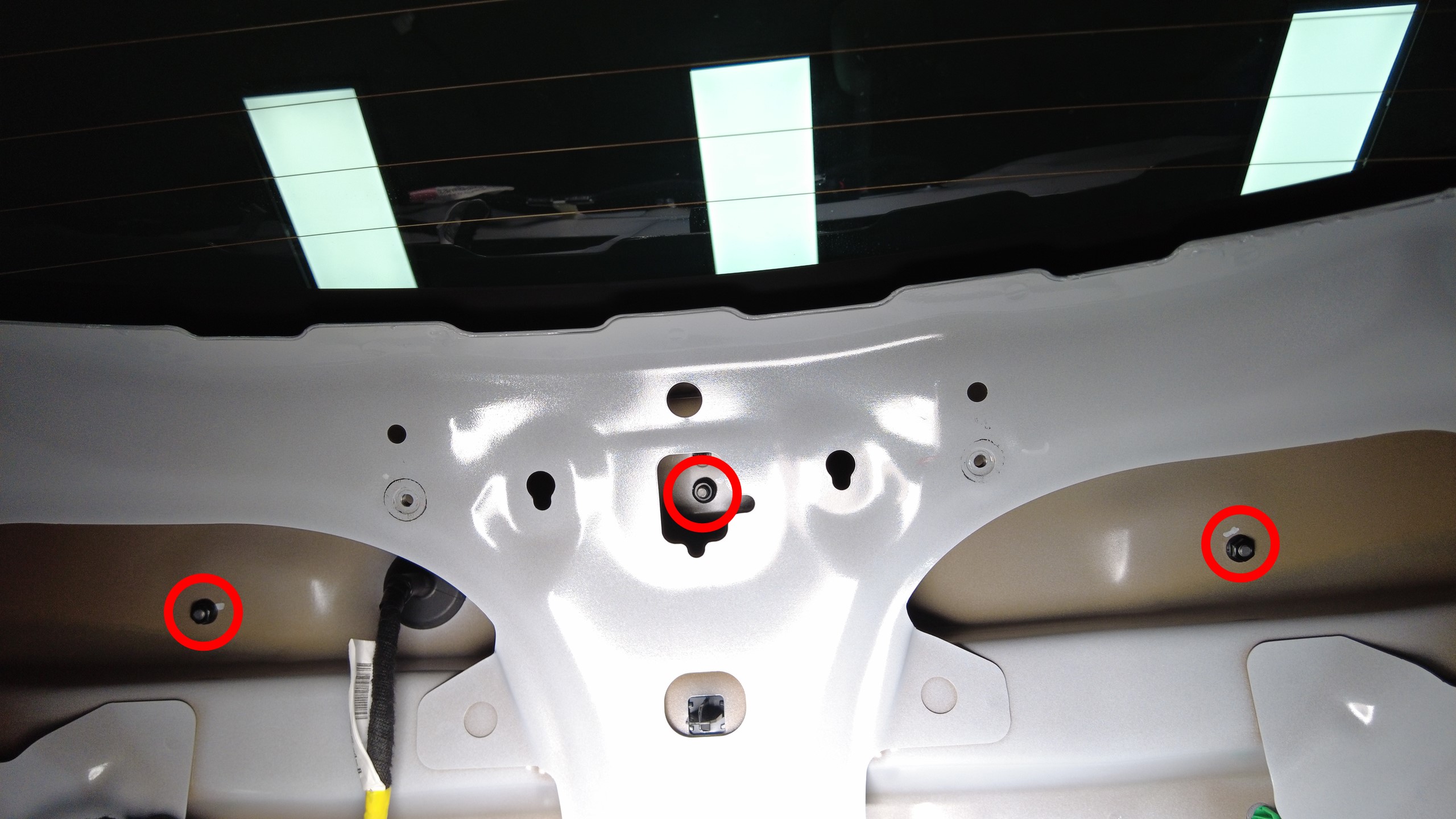

  4. 拆下将扰流板外板固定到掀背尾门的螺母(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手

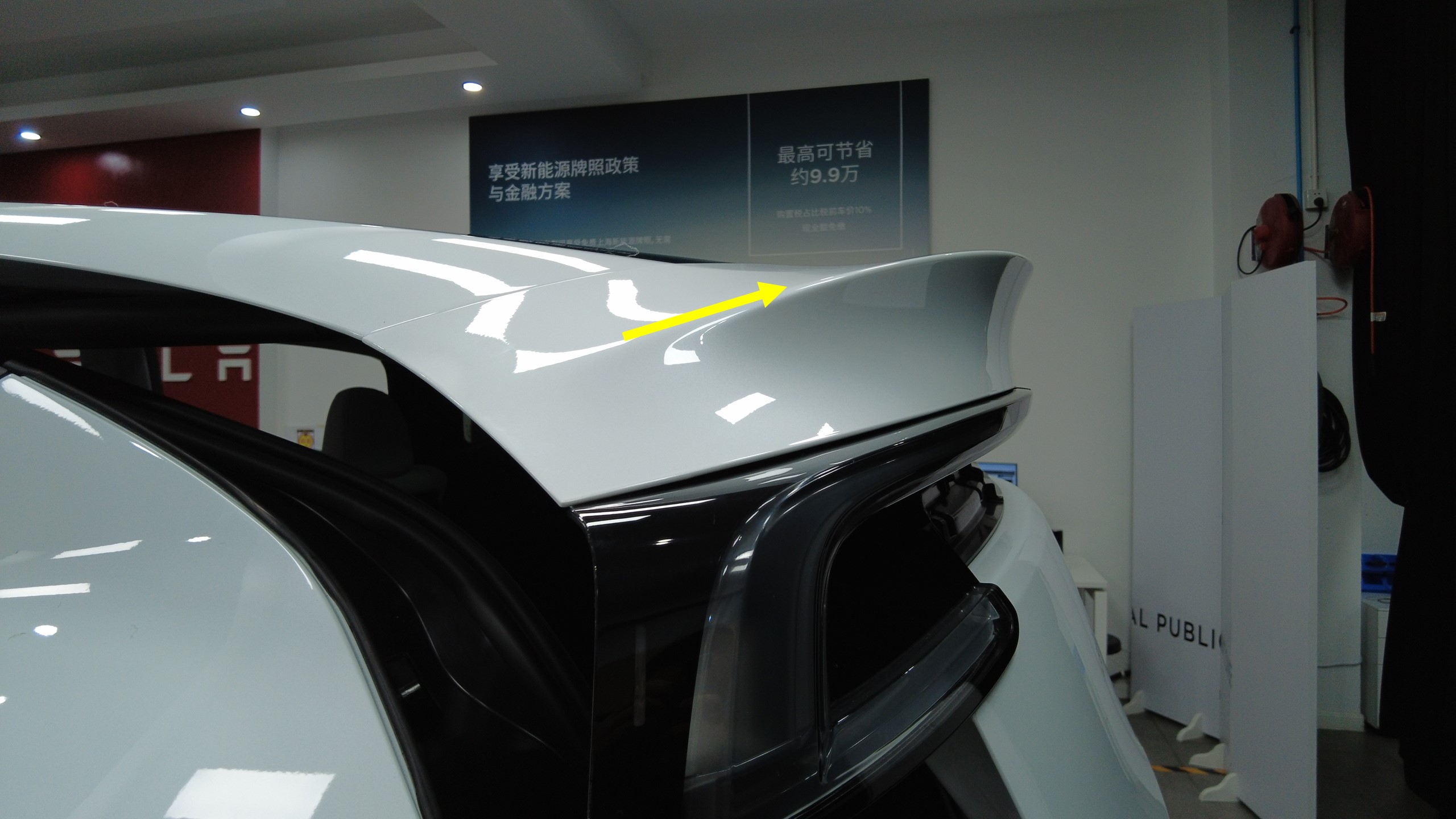

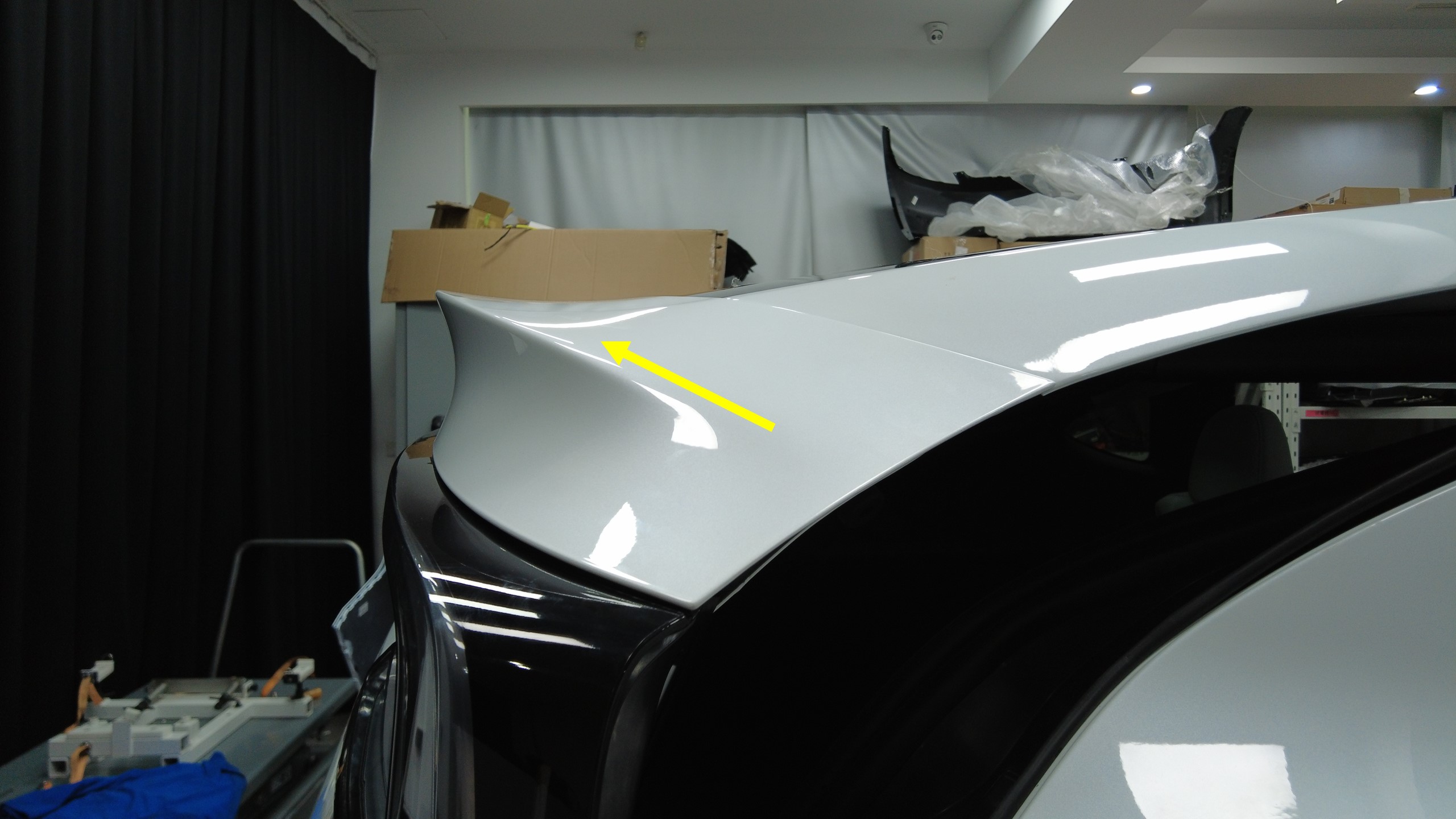

  5. 将扰流板左右侧罩从掀背尾门上拆下。请参阅侧扰流板盖板 - LH (拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    如果车辆未配备扰流板侧罩,请按照程序说明拆下将扰流板两侧固定到掀背尾门的螺栓(4 个)。

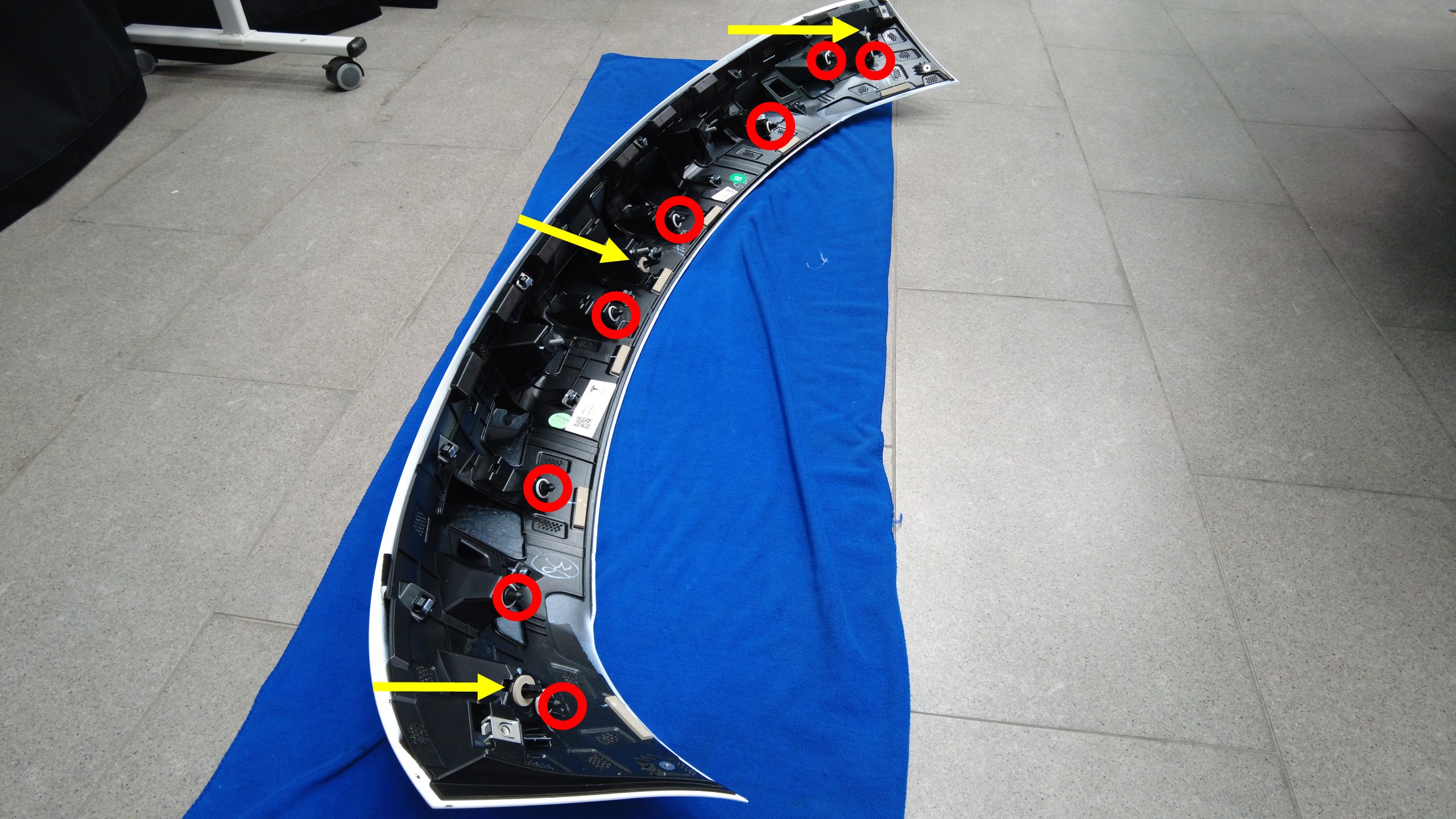

  6. 将扰流板外板从掀背尾门上拆下。

安装

  1. 将扰流板外板安装到掀背尾门上。
  2. 将扰流板左右侧罩安装到掀背尾门上。请参阅侧扰流板盖板 - LH (拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    如果车辆未配备扰流板侧罩,请按照程序说明紧固将扰流板两侧固定到掀背尾门的螺栓(4 个)。
  3. 紧固将扰流板外板固定到掀背尾门的螺母(3 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  4. 将调谐质量阻尼器安装到掀背尾门上,然后紧固将调谐质量阻尼器固定到掀背尾门的螺栓(2 个)。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  5. 拆下掀背尾门下饰板。请参阅掀背车门下部饰板 - 后扬声器 ((拆卸和更换))
  6. 揭下掀背尾门上的遮蔽胶带。
