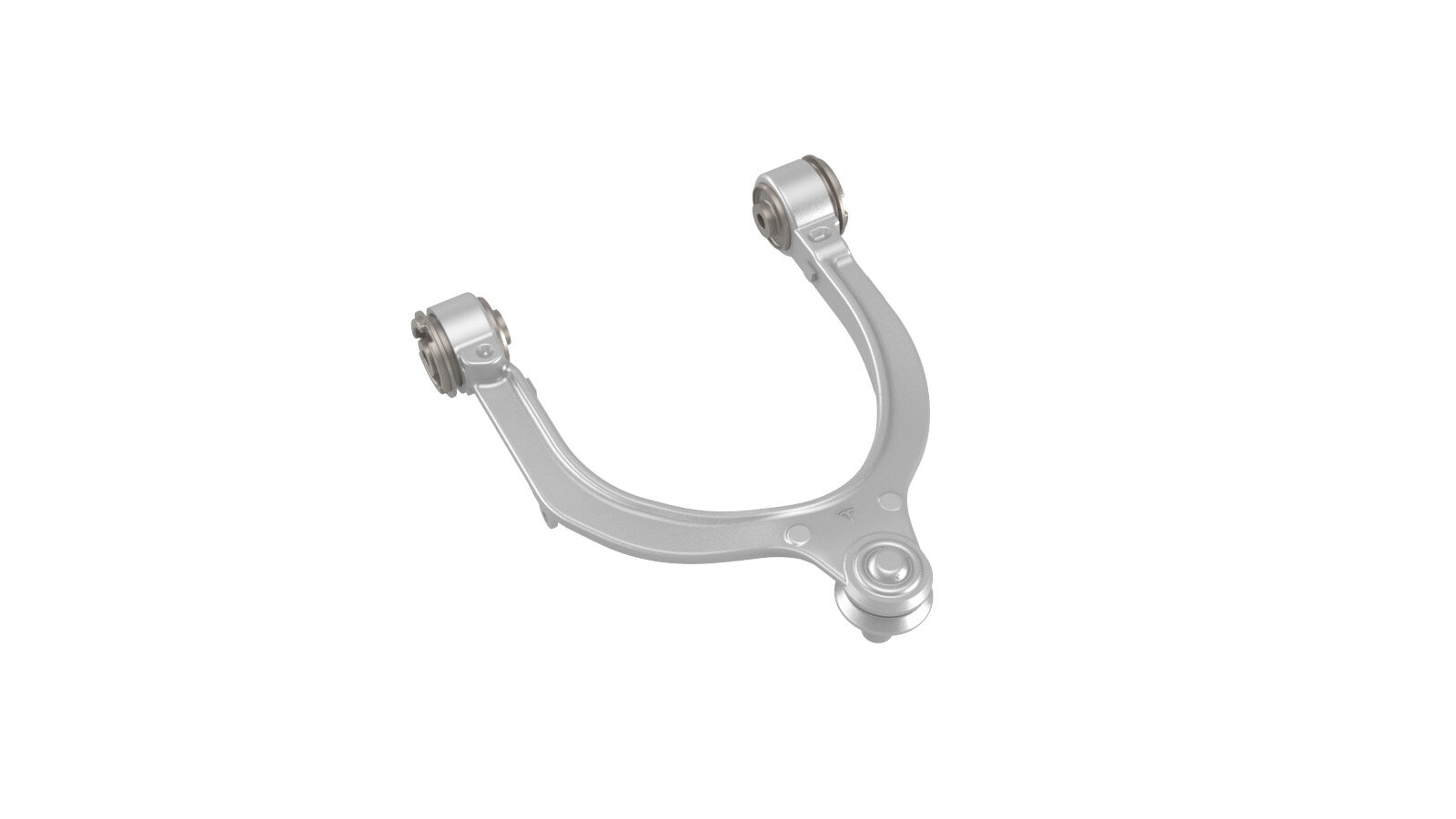

控制臂 - 上方 - 前 - LH(拆卸和更换)

校正代码 3101030402 FRT 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1450399-00-A 前上方控制臂行驶高度测量工具,Model 3

扭矩规格

表 1. 扭矩规格控制臂 - 上方 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前上方控制臂支座固定到车身的 13 毫米螺栓(2 个)
34 Nm (25.1 lbs-ft)
  • 无绳棘轮/冲击钻
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左前上方控制臂支座固定到车身的 15 毫米螺栓(2 个)
62 Nm (45.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将前平衡杆末端连杆固定到左前支柱的螺母
98 Nm (72.3 lbs-ft)
  • 18 毫米套筒
  • T40 梅花套筒
更换 1111543-00-A
将左前上方控制臂固定到转向节的螺栓和螺母
56 Nm (41.3 lbs-ft)
  • 15 毫米套筒
  • 梅花 T50 套筒
螺母:更换;螺栓: 重复使用 1111145-00-A
将左前上方控制臂固定到前上方控制臂支座的螺栓(2 个)
50 Nm (36.9 lbs-ft)
  • 13 毫米深套筒
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  3. 拆下左前轮毂。请参阅
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))

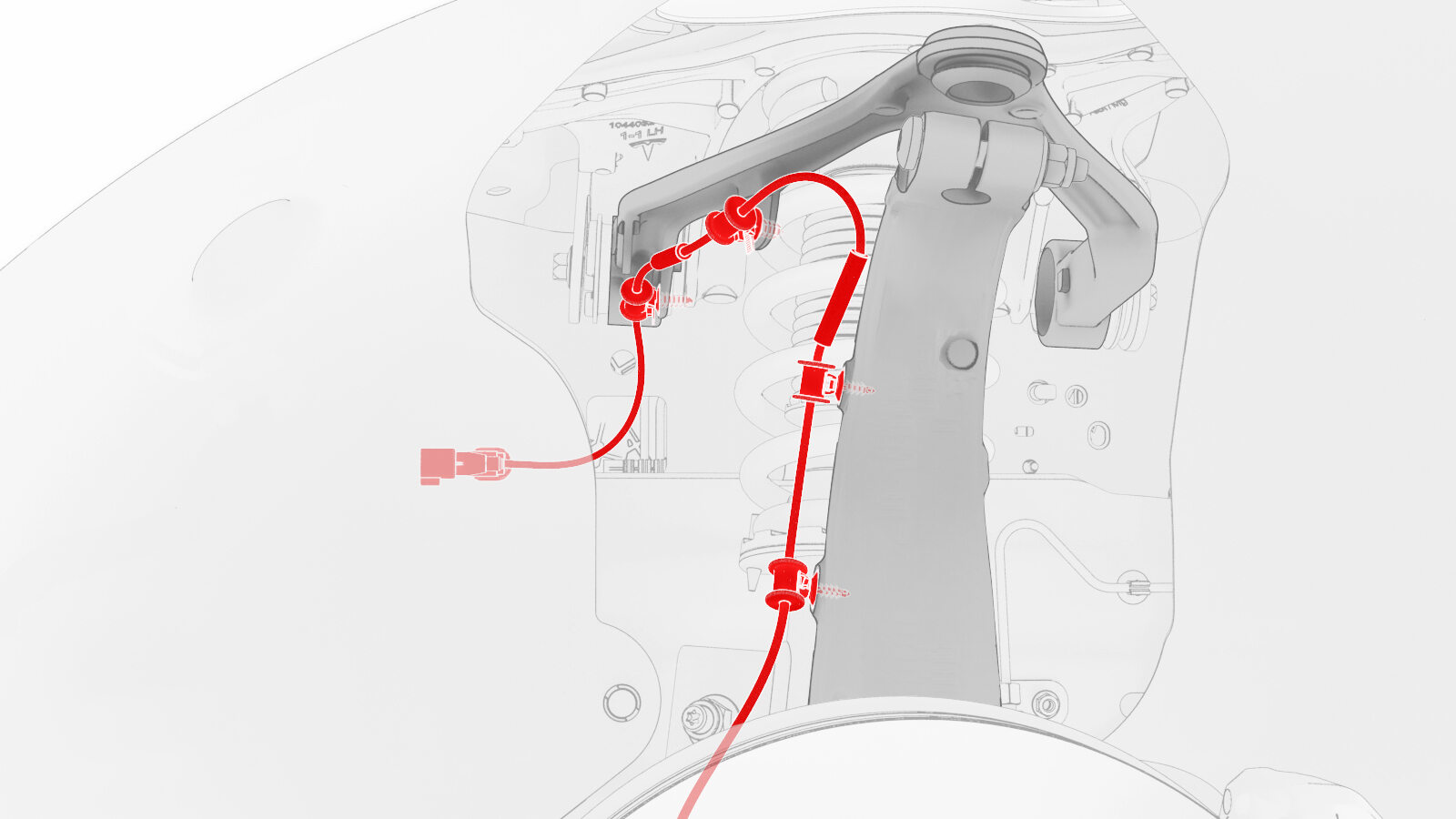

  5. 松开将左前轮毂转速传感器线束固定到左前上方控制臂的夹子(2 个),然后将线束置于一旁。

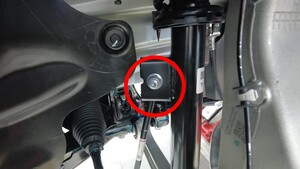

  6. 拆下并弃用将前平衡杆末端连杆固定到左前支柱的螺母,然后将末端连杆与支柱分离。
    Informational PurposesAn informational icon, calling your attention
    松开螺母的同时反向固定球头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    如果需要,借助撬杆松开末端连杆。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • T40 梅花套筒

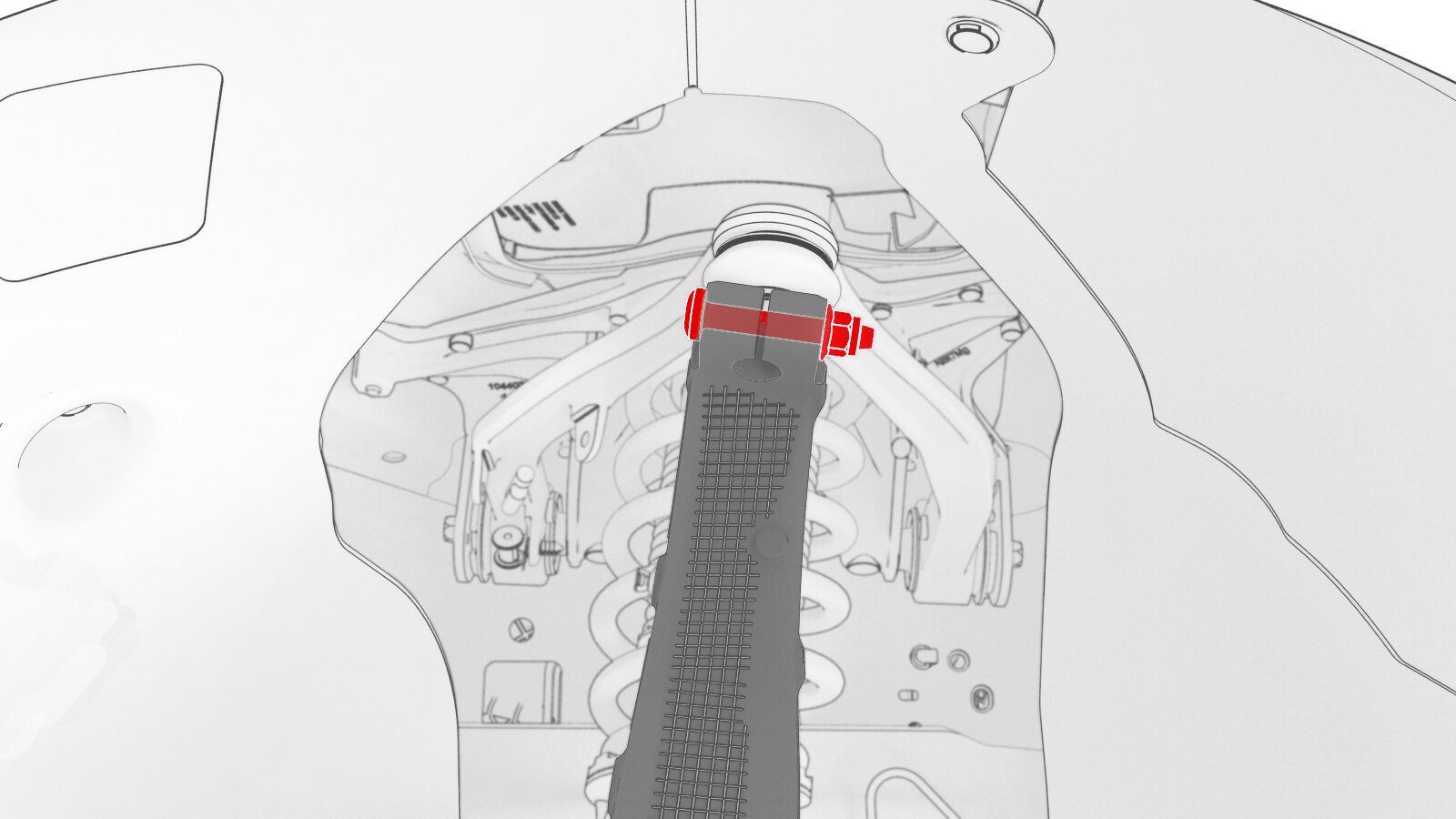

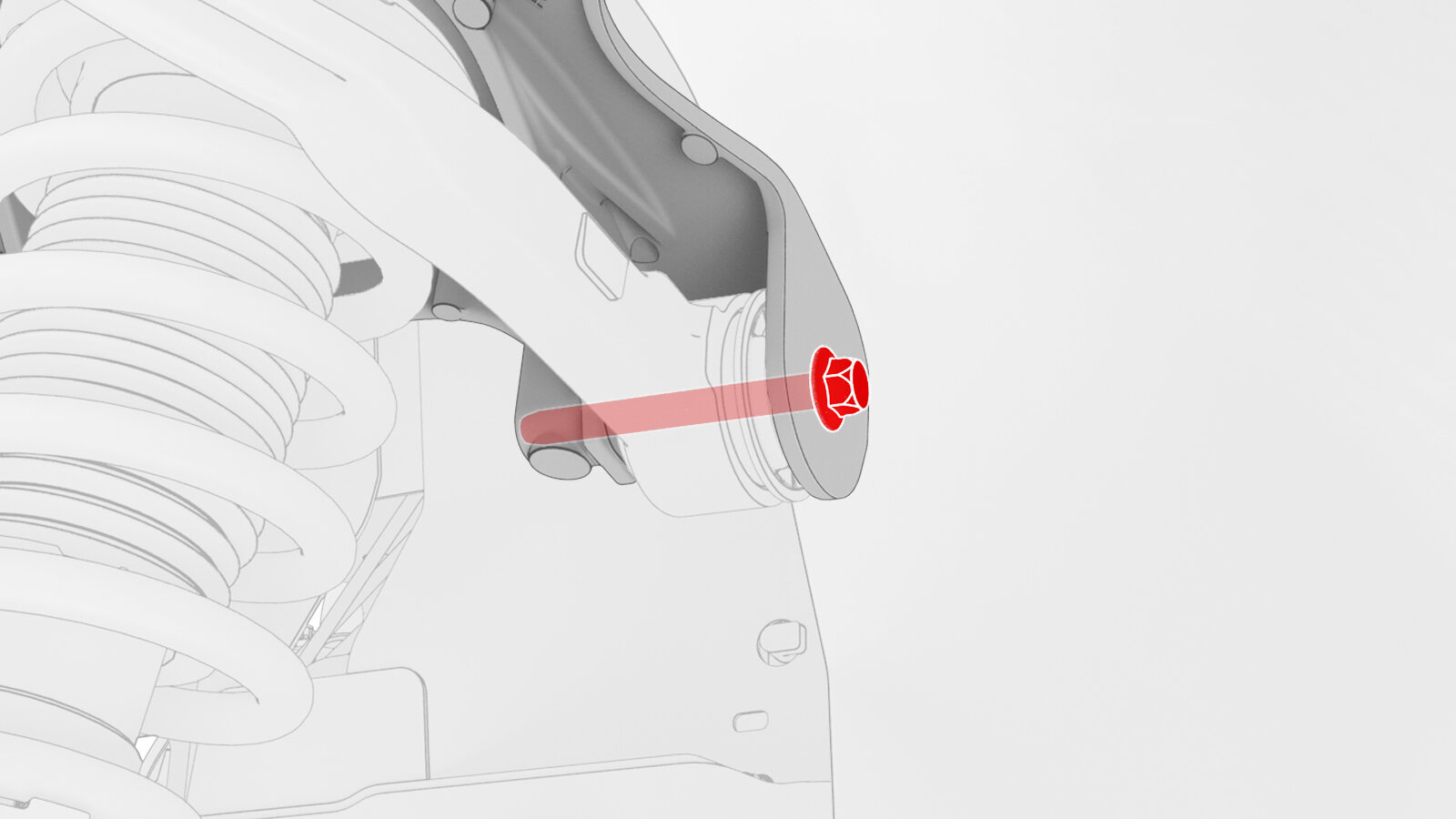

  7. 拆下将左前上方控制臂固定到转向节的螺栓和螺母,然后弃置螺母。
    Informational PurposesAn informational icon, calling your attention

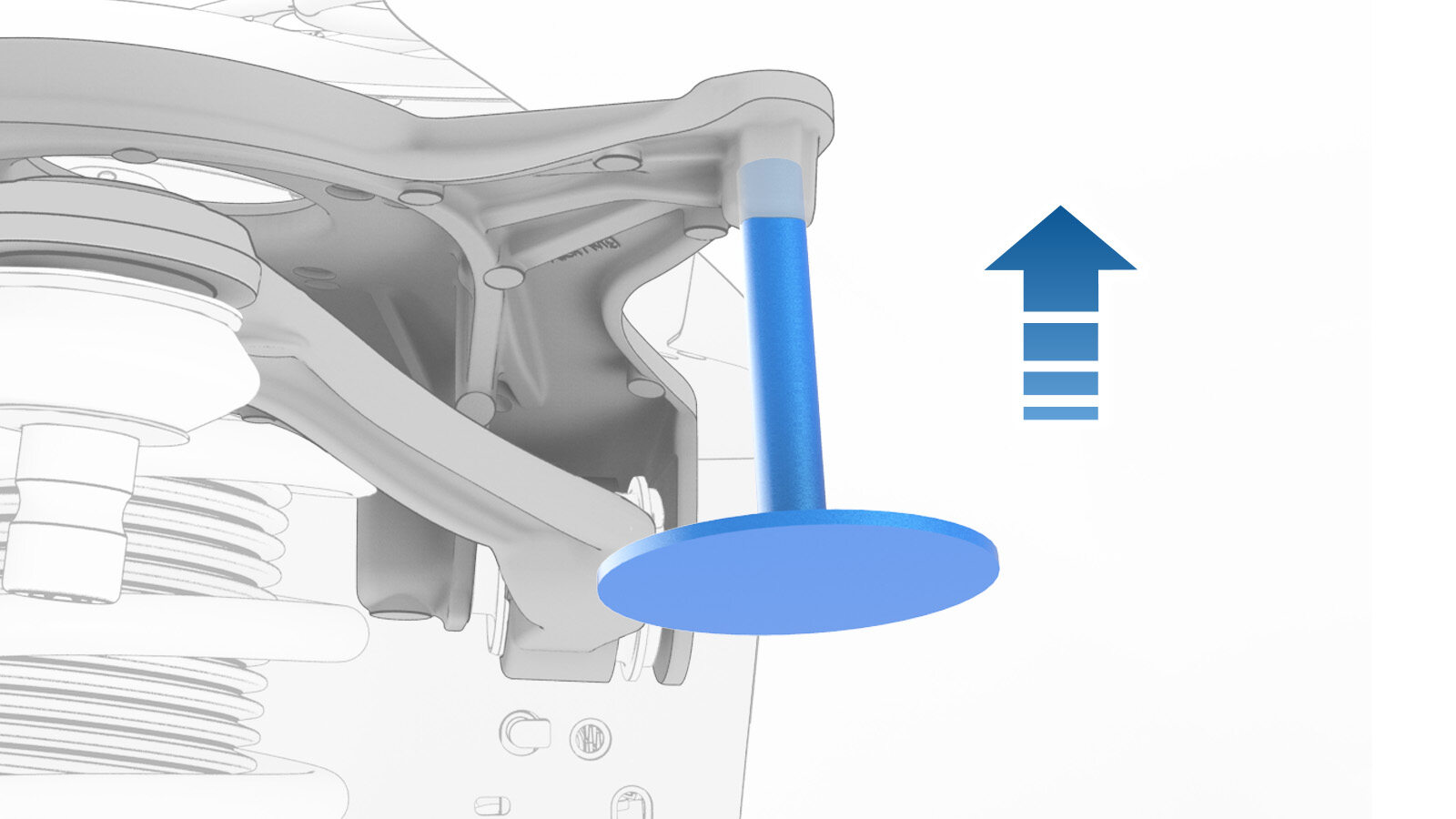

    下压上方控制臂球头以便松开螺栓。
    Informational PurposesAn informational icon, calling your attention
    固定转向节以防操作失败。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 梅花 T50 套筒

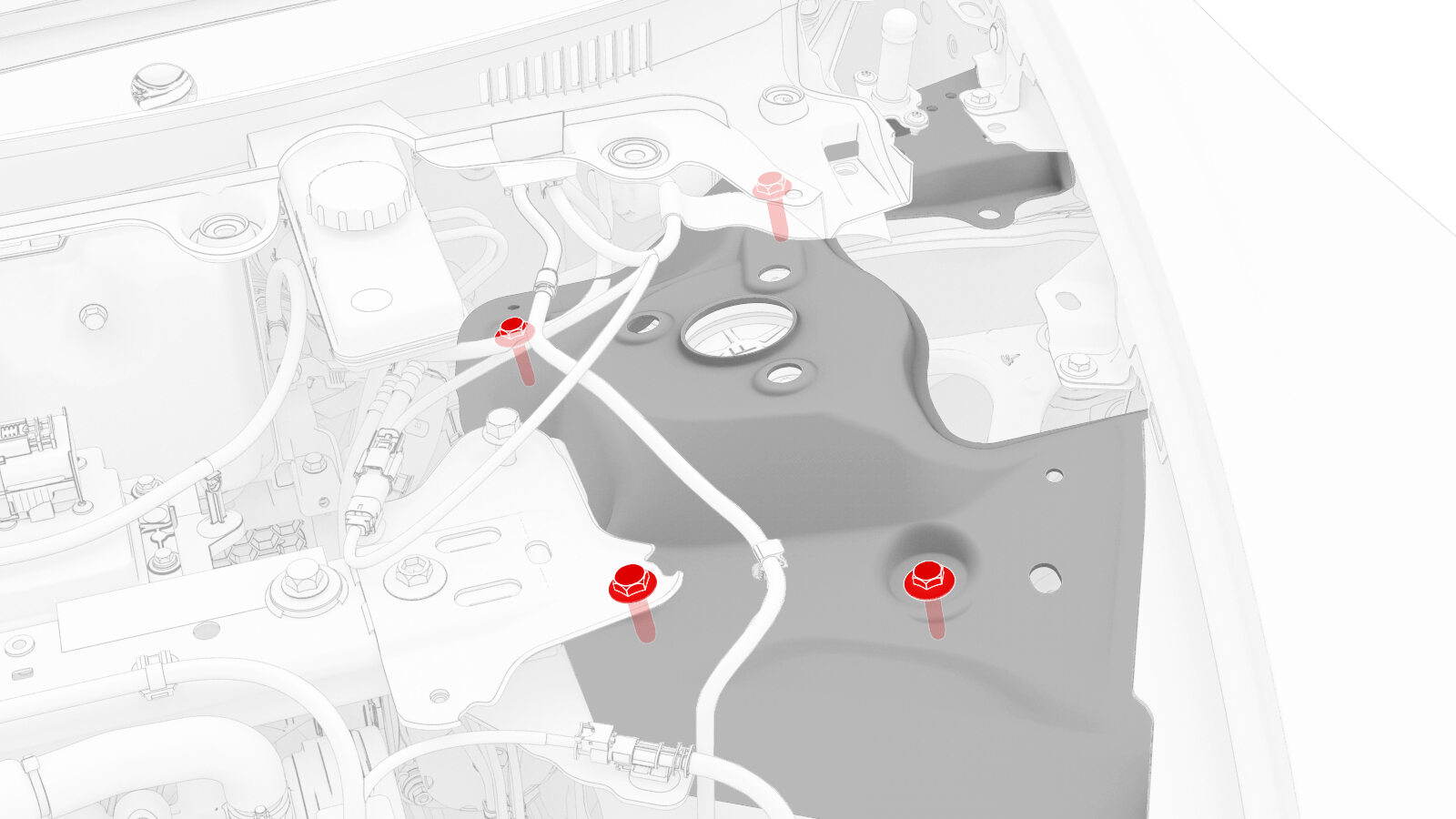

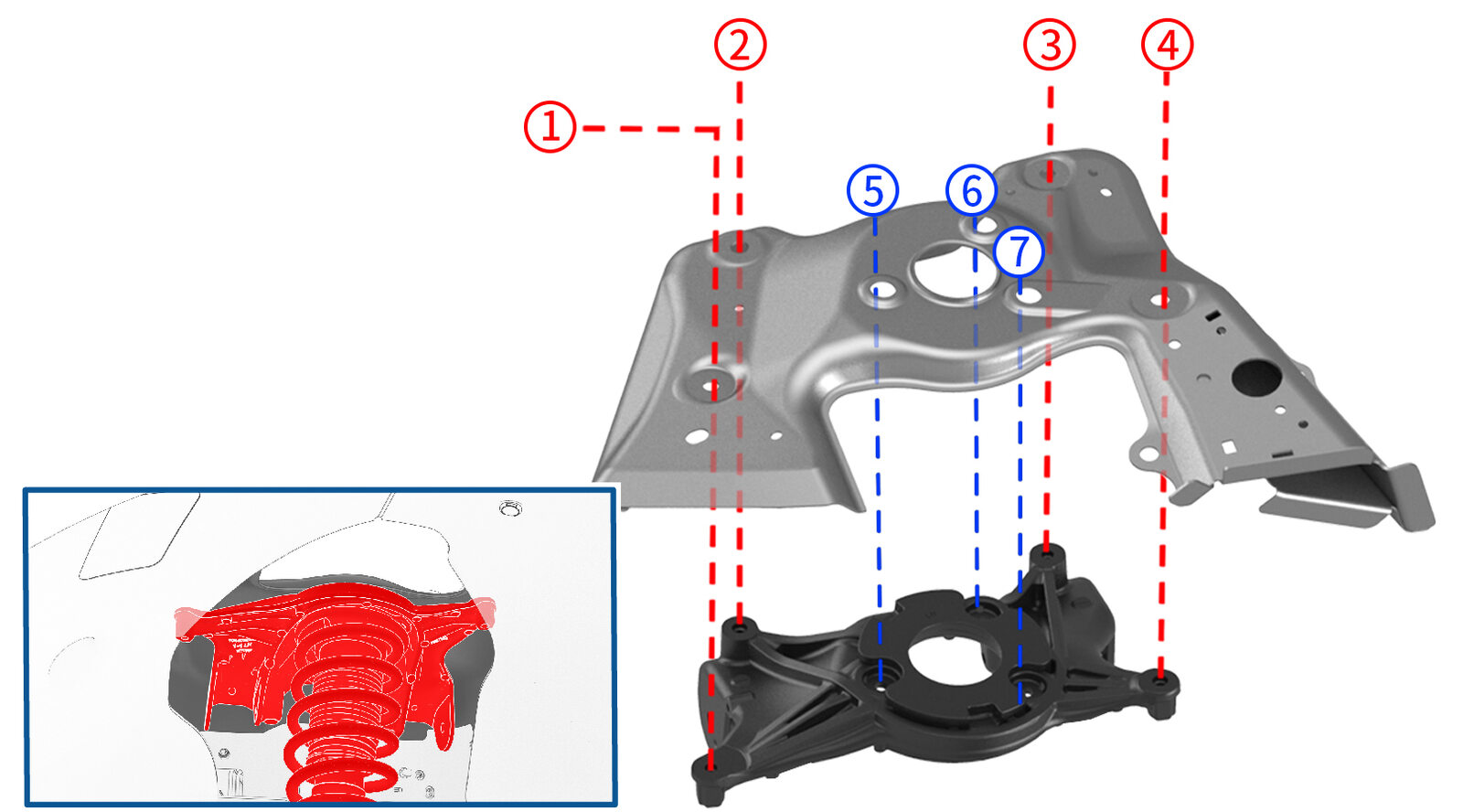

  8. 使用油性记号笔标记将左前上方控制臂支座固定到车身的螺栓(4 个)的位置,然后拆下螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 13 毫米套筒
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 在前上方控制臂支座总成上放置一块毛巾,以免刮伤轮毂内衬。

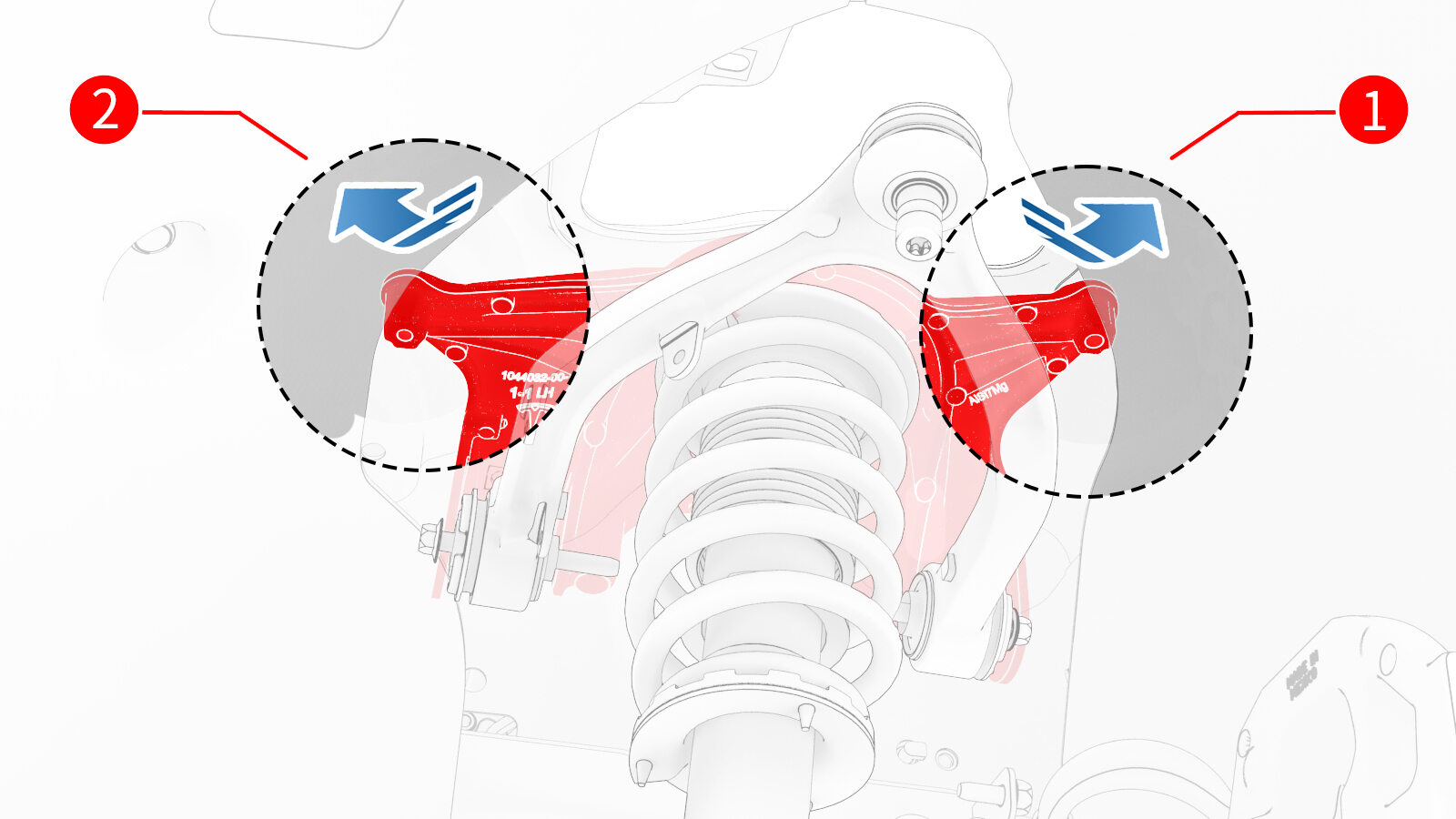

  10. 向外拉动左前弹簧和减震器总成,使前上方控制臂支座脱离轮拱内衬。
    Informational PurposesAn informational icon, calling your attention
    请先对左前上方控制臂的右侧进行操作。
    Informational PurposesAn informational icon, calling your attention
    TIp
    固定前上方控制臂支座,然后用拇指将轮拱内衬推过支座。

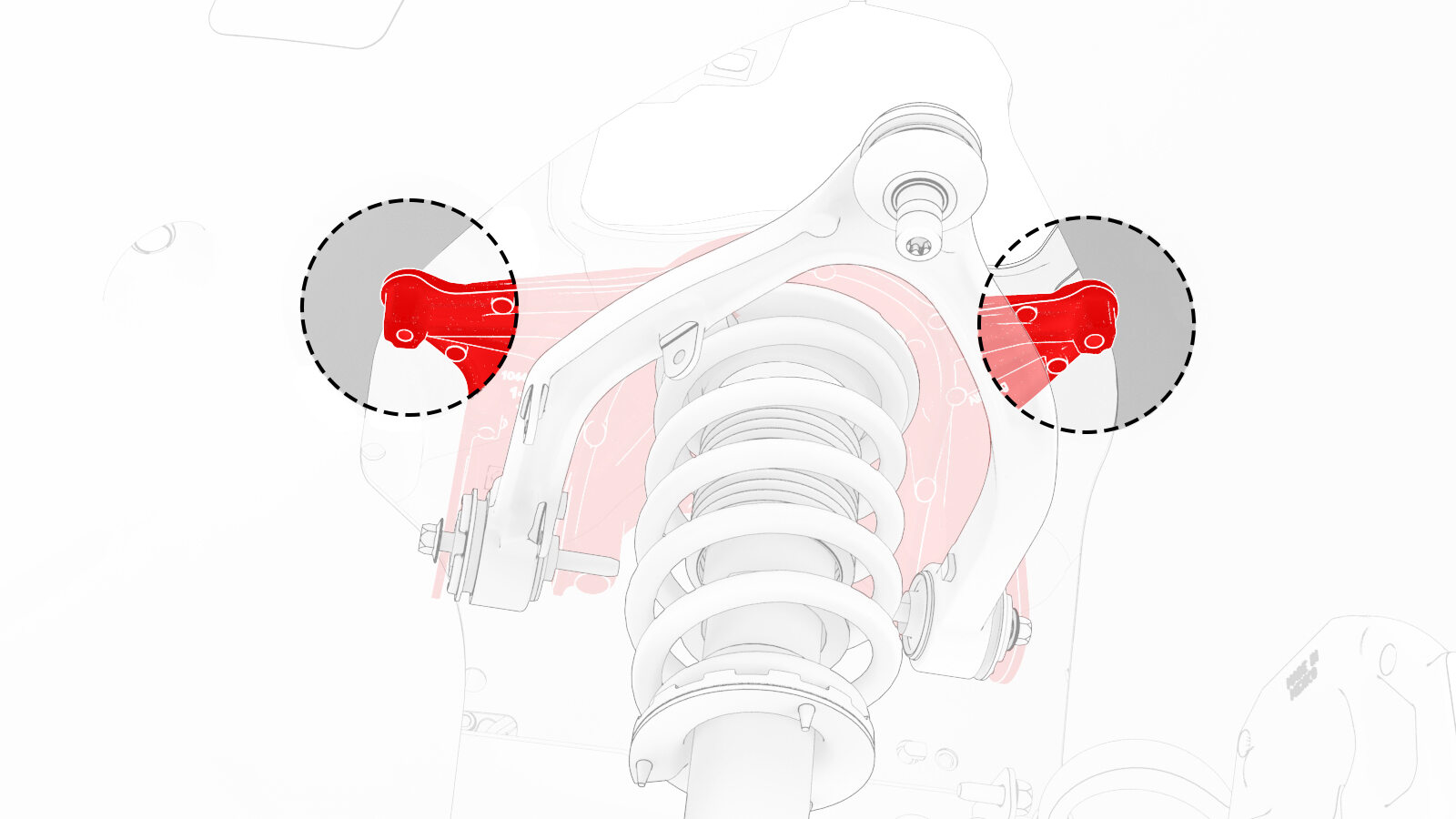

    图 1. 为清晰起见,图中无毛巾

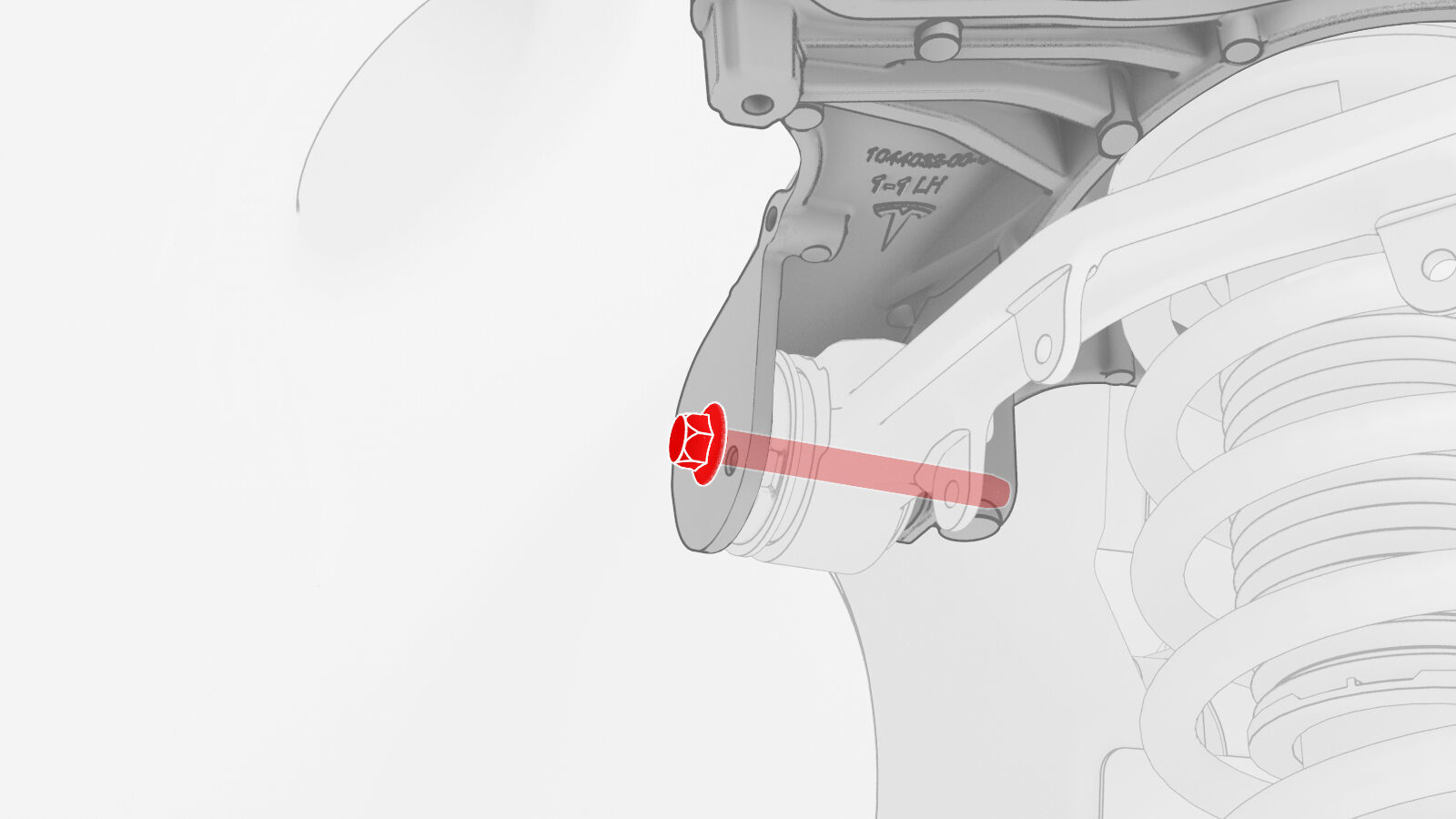

  11. 拆下将左前上方控制臂固定到前上方控制臂支座的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
    图 2. 为清晰起见,图中无毛巾
  12. 将左前上方控制臂从前上方控制臂支座上拆下。

安装

  1. 将左前上方控制臂放置到前上方控制臂支座上,然后安装并手动拧紧将控制臂固定到支座的螺栓 (2 个)。
  2. 将前上方控制臂行驶高度测量工具安装到后部外侧安装孔处的前上方控制臂支座上。
    Informational PurposesAn informational icon, calling your attention
    确保左前上方控制臂位于前上方控制臂支座和行驶高度测量工具之间。
  3. 使前上方控制臂紧贴前上方控制臂行驶高度测量工具上的板子,然后紧固将左前上方控制臂固定到前上方控制臂支座的螺栓(2 个)。
    50 Nm (36.9 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    紧固螺栓,同时固定各部件,请特别注意所用工具的角度和起落轨迹,以免造成人身伤害。
    Informational PurposesAn informational icon, calling your attention
    紧固后,再次检查测量值,并按需进行调整。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  4. 将前上方控制臂行驶高度测量工具从前上方控制臂支座上拆下。
  5. 将左前上方控制臂和支座总成移动入位,确保控制臂支座螺栓孔与车身上的螺栓孔对齐。
  6. 取走前上方控制臂支座总成上的毛巾。
  7. 安装将左前上方控制臂支座固定到车身的 15 毫米螺栓(2 个)。
    62 Nm (45.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    确保大号和小号螺栓安装在正确位置。
    Informational PurposesAn informational icon, calling your attention
    将螺栓与拆卸期间所做标记对齐。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 安装将左前上方控制臂支座固定到车身的 13 毫米螺栓(2 个)。
    34 Nm (25.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    确保大号和小号螺栓安装在正确位置。
    Informational PurposesAn informational icon, calling your attention
    将螺栓与拆卸期间所做标记对齐。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 将前平衡杆末端连杆放置在左前支柱上,然后安装新的螺母,将前平衡杆末端连杆固定到左前支柱。
    98 Nm (72.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    紧固螺母的同时反向固定球头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    如果需要,借助撬杆放置末端连杆。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • T40 梅花套筒
  10. 将左前控制臂放置到转向节上,然后安装螺栓和新的螺母,将左前上方控制臂固定到转向节。
    56 Nm (41.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 梅花 T50 套筒
  11. 安装将左前轮毂转速传感器线束固定到左前上方控制臂的夹子(2 个)。
  12. 安装左前轮毂。请参阅
  13. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
  14. 将车辆从举升机上移走。
  15. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
