后转向节 - 左 ((拆卸和更换))

校正代码 3103010102 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格后转向节 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
左后半轴螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • T30 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
将左后平衡杆连杆固定到左后转向节的螺母
55 Nm (40.6 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1111542-00-A
将左后上尾连杆固定到左后转向节的螺栓和螺母
134 Nm (98.8 lbs-ft)
  • 21 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后上前连杆固定到转向节的螺栓和螺母
84 Nm (61.9 lbs-ft)
  • 18 毫米套筒
  • 3 英寸加长件
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后止推杆固定到转向节的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 3/8 英寸无绳冲击钻头
  • 18 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后下前连杆固定到转向节的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 3/8 英寸无绳冲击钻头
  • 18 毫米深套筒
  • 3 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后下尾连杆固定到转向节的螺栓和螺母
115 Nm (84.8 lbs-ft)
  • 无绳棘轮/冲击钻
  • 21 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  3. 打开左前车门,降下左前车窗。
  4. 启用电子驻车制动 (EPB) 维护模式。
    1. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式
    2. 解锁车辆网关。请参阅网关(解锁)
    3. 踩下制动踏板,同时点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,再选择Action Selection下拉列表中的Start。点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    如需要, 还可以在EPB Selection字段中选择Left/Right

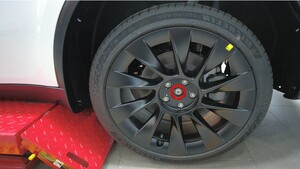

  5. 松开左后轮毂带耳螺母,但请勿在此时拆下轮毂。请参阅轮毂总成(拆卸和安装)
  6. 松开左后半轴螺母。
  7. 拆下左后轮毂。请参阅轮毂总成(拆卸和安装)
  8. 拆下左后悬架护罩。请参阅后悬架盖板 - LH(拆卸和更换)
  9. 在左后悬架弹簧上安装一个弹簧压缩器:
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前,请参阅弹簧压缩器套件的工具介绍,了解其他警告和注意事项。
  10. 将车辆下降到适宜的作业高度,然后将举升机置于锁止位。
  11. 拆下左后制动器防尘罩。请参阅制动防尘罩 - 后 - 左 - 标准版 ((拆卸和更换))
  12. 拆下将左后防抱死制动系统轮毂转速传感器线缆固定到转向节的索环。

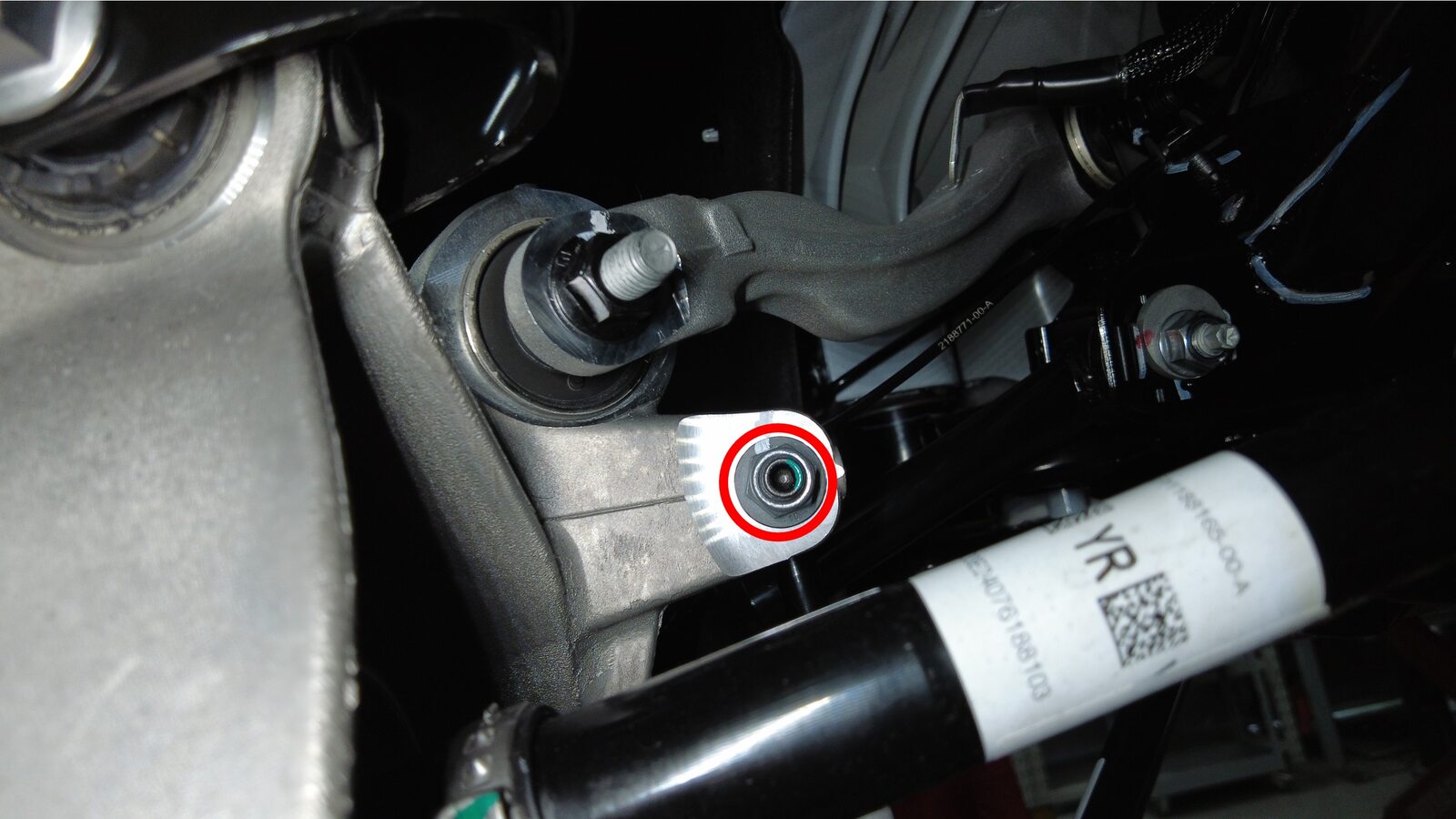

  13. 拆下将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  14. 拆下并弃用将左后平衡杆连杆固定到左后转向节的螺母。
    Informational PurposesAn informational icon, calling your attention
    先松开螺母,然后用六角扳手反向固定球头,继续拆卸螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

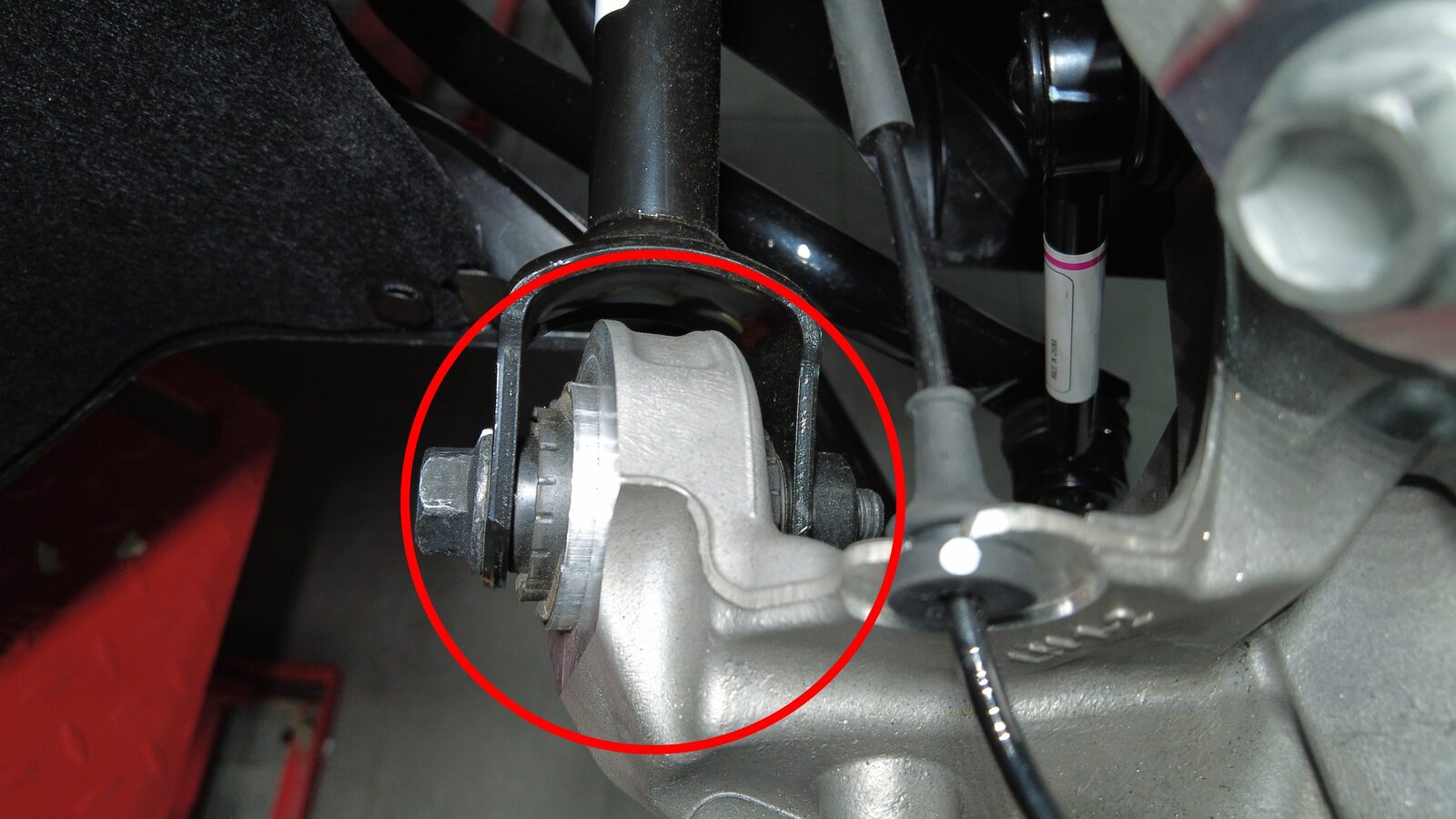

  15. 拆下将左后上尾连杆固定到左后转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

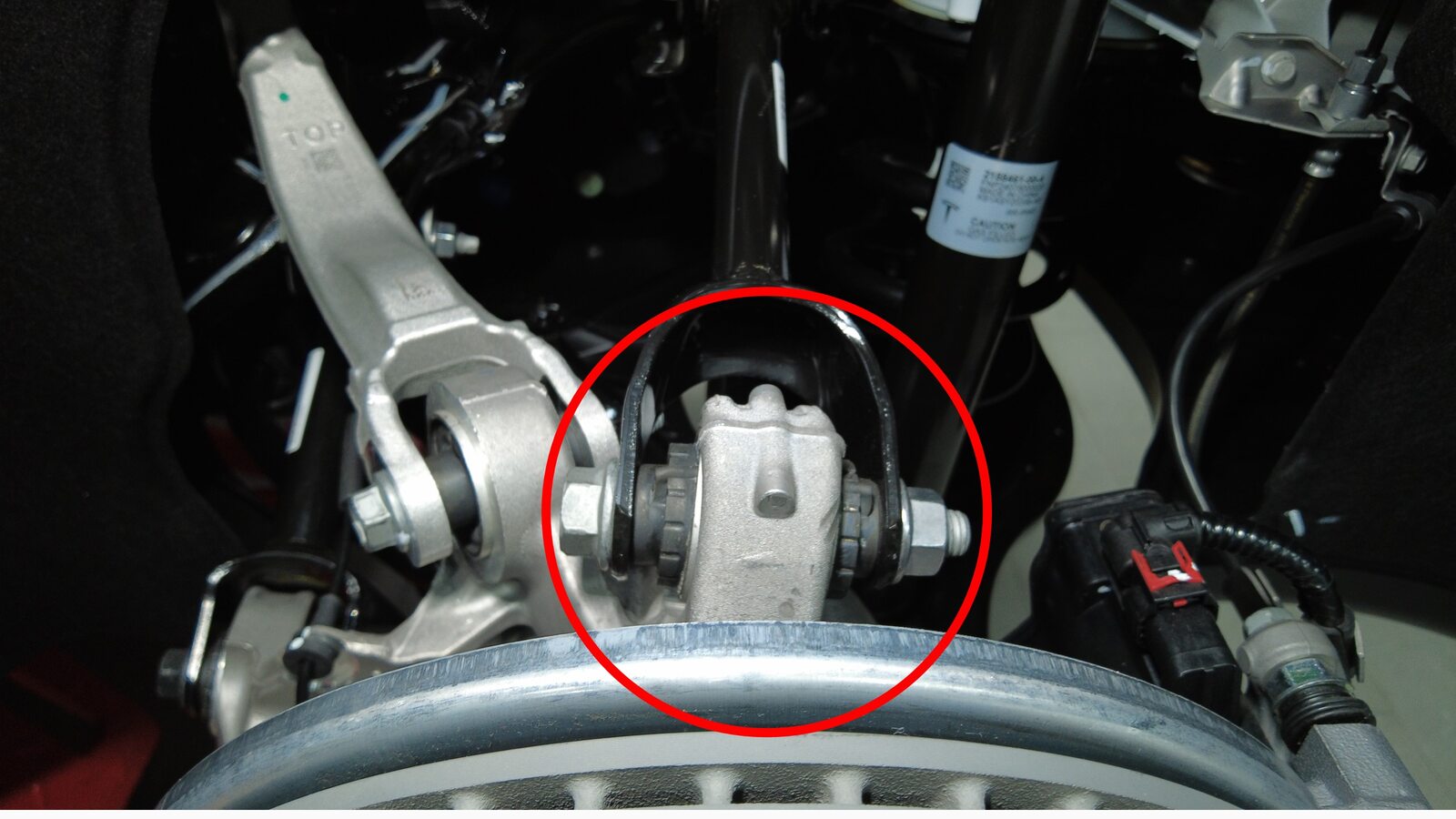

  16. 拆下将左后上前连杆固定到转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  17. 拆下将左后止推杆固定到转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸无绳冲击钻头
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  18. 拆下将左后下前连杆固定到转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸无绳冲击钻头
    • 18 毫米深套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

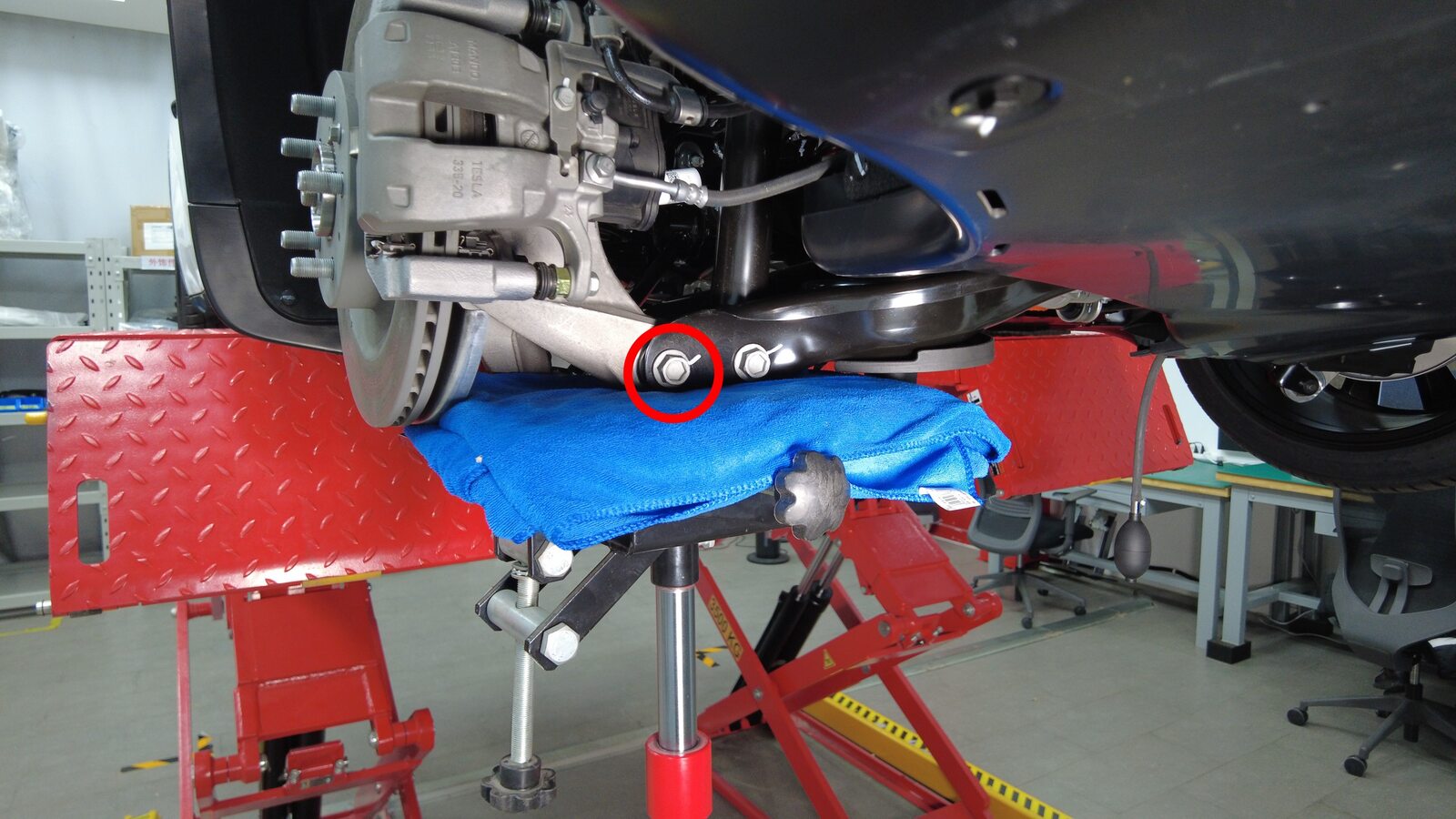

  19. 在左后下尾连杆下方放置支支撑架。
  20. 拆下将左后下尾连杆固定到转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手

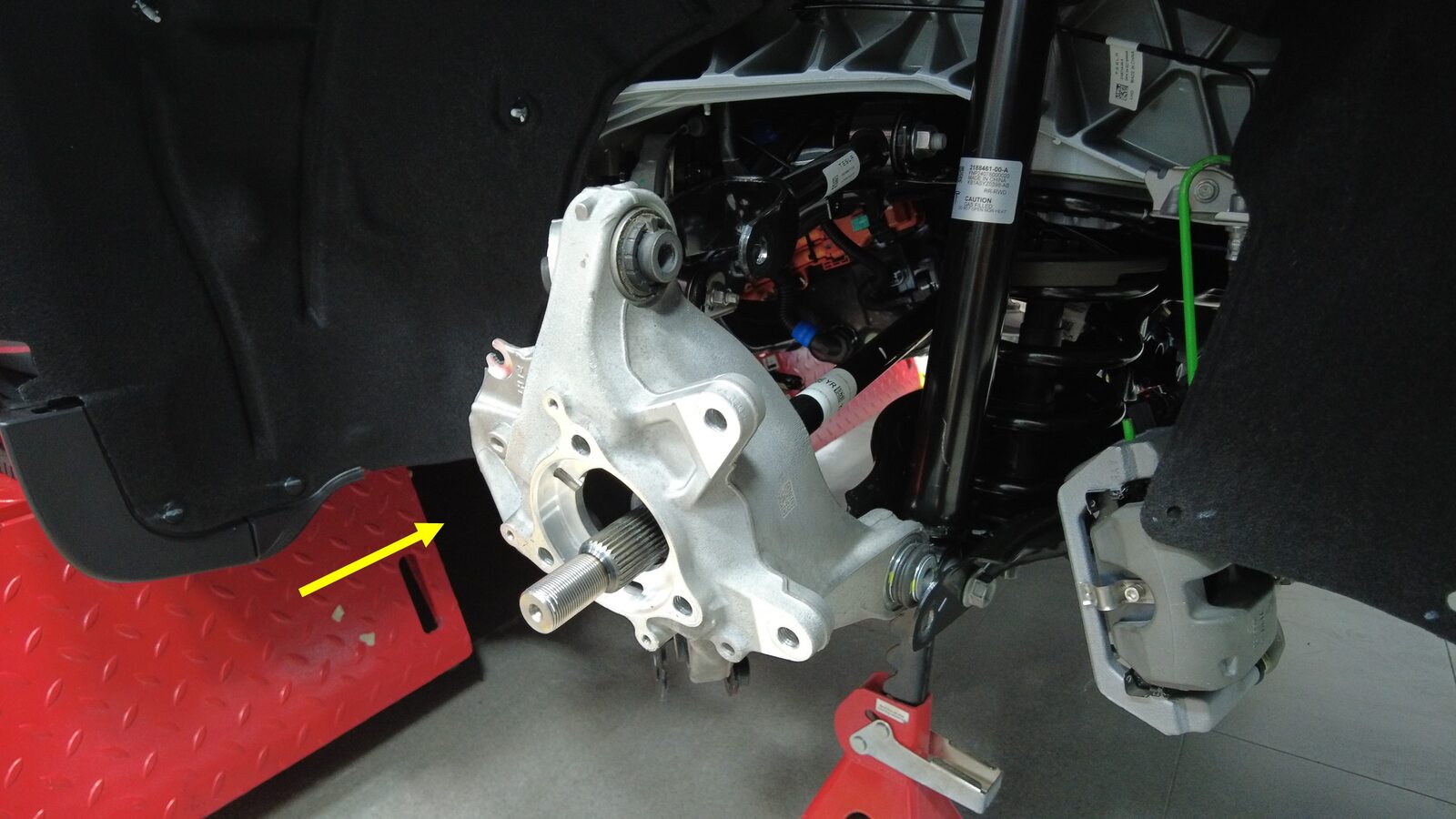

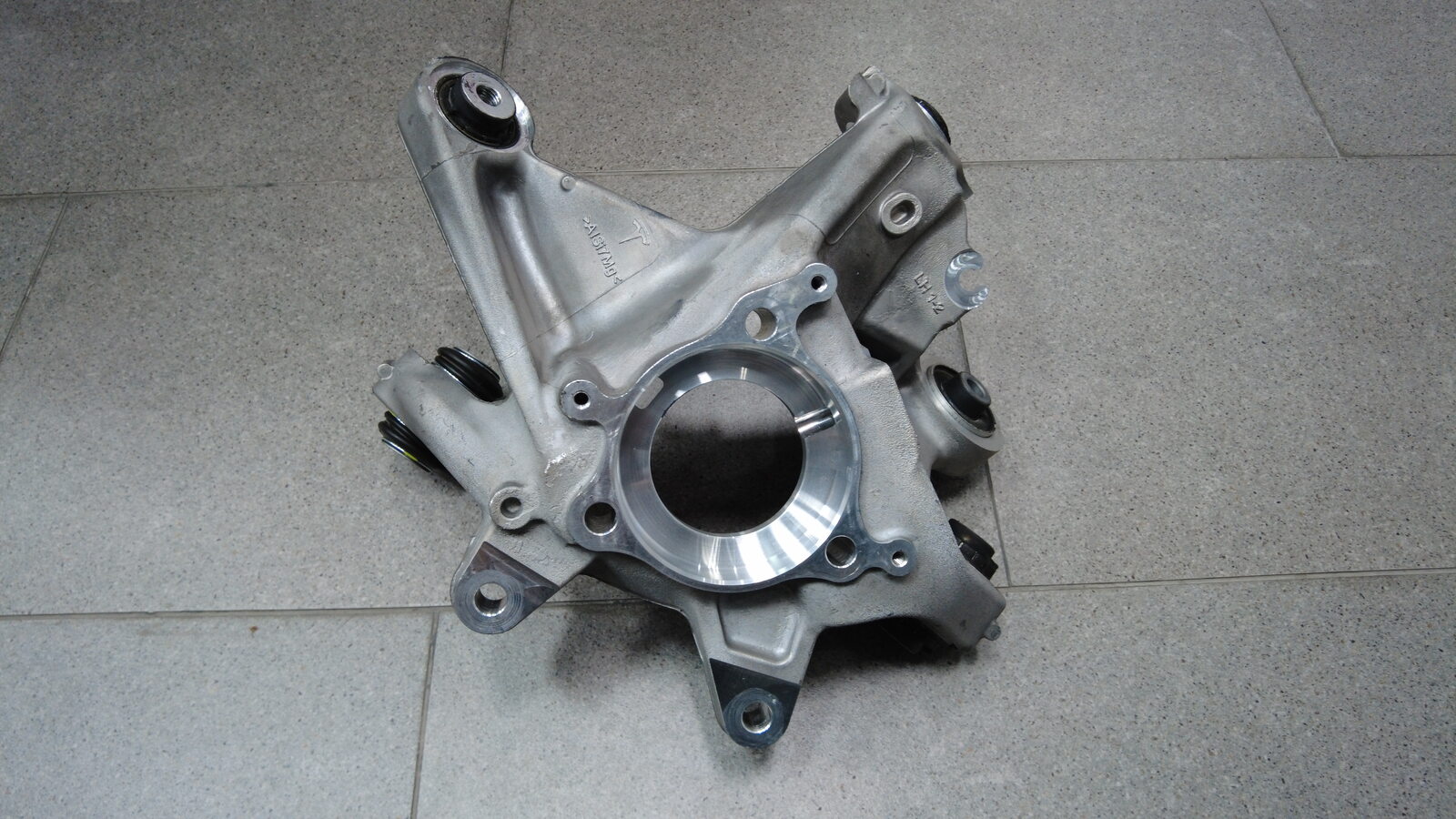

  21. 将左后转向节从车辆上拆下。

安装

  1. 将左后转向节放置在后悬架上。
  2. 手动拧紧将左后下尾连杆固定到左后转向节的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    根据需要下压弹簧,直至下尾连杆上的孔与转向节上的孔对齐。建议在协助下执行此步骤。
  3. 将左后下前连杆放置到转向节上,然后安装螺栓和螺母并手动拧紧。
  4. 将左后止推杆放置到转向节上,然后安装螺栓和螺母并手动拧紧。
    Informational PurposesAn informational icon, calling your attention
    TIp
    建议在协助下执行此步骤。
  5. 将左后上前连杆安装到转向节,然后手动拧紧螺母和螺栓。
  6. 将左后上尾连杆放置到转向节上,然后安装螺栓和螺母并手动拧紧。
  7. 安装并手动拧紧新的螺母,将左平衡杆连杆固定到左后转向节。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    用 5 毫米六角扳手反向固定球头。
    Informational PurposesAn informational icon, calling your attention
    安装后,使用油性记号笔标记螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 安装将左后防抱死制动系统轮毂转速传感器线缆固定到转向节的索环。
  9. 安装将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  10. 安装左后制动器防尘罩。请参阅制动防尘罩 - 后 - 左 - 标准版 ((拆卸和更换))
  11. 紧固将左后上尾连杆固定到转向节的螺栓和螺母,然后用油性记号笔标记螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  12. 紧固将左后上前连杆固定到转向节的螺栓和螺母,然后用油性记号笔标记螺栓和螺母。
    84 Nm (61.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  13. 紧固将左后止推杆固定到左后悬架转向节的螺栓和螺母。使用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸无绳冲击钻头
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  14. 紧固将左后下前连杆固定到左后转向节的螺栓和螺母。使用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸无绳冲击钻头
    • 18 毫米深套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  15. 紧固将左后下尾连杆固定到转向节的螺栓和螺母,然后用油性记号笔标记螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  16. 拆下左后悬架下方的支撑架。
  17. 将弹簧压缩器从左后悬架弹簧上拆下:
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    释放弹簧张力时,请务必注意。水平固定弹簧并使弹簧背对您。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前,请参阅弹簧压缩器套件的工具介绍,了解其他警告和注意事项。
  18. 安装左后悬架护罩。请参阅后悬架盖板 - LH(拆卸和更换)
  19. 安装左后轮毂,但此时请勿紧固半轴螺母。请参阅轮毂总成(拆卸和安装)
  20. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,再选择Action Selection下拉列表中的Stop。点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    如需要,还可以在EPB Selection字段中选择Left/Right
  21. 退出“维护模式”。请参阅维护模式
  22. 紧固左后半轴螺母。
    300 Nm (221.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 32 毫米深冲击套筒
    • 回旋头棘轮/回旋头扭矩扳手
  23. 安装左后轮毂盖。
  24. 升起左前车窗,关闭左前车门。
  25. 将车辆从举升机上移走。
