车灯 - 侧转向灯摄像头 - 左 ((拆卸和安装))

校正代码 1740010301 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只要摄像头从其原位移动过(例如更换摄像头或挡风玻璃),就必须通过车辆触摸屏清除摄像头校准数据:操作如下:Controls > Service > Camera Calibration > Clear Calibration

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式
  3. 踩下制动踏板以打开驱动导轨,然后将方向盘向左打尽。

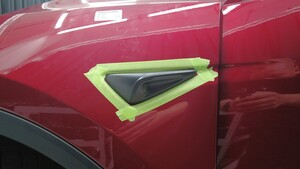

  4. 在左前侧转向灯总成周围的左前翼子板上粘贴保护胶带。
  5. 拆下左前翼子板饰板。请参阅翼子板饰板 - 前 - LH(拆卸和更换)

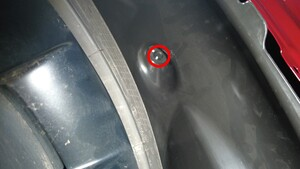

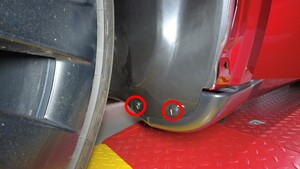

  6. 松开卡子(3 个),将左前轮拱内衬从左前翼子板上部分拆下。

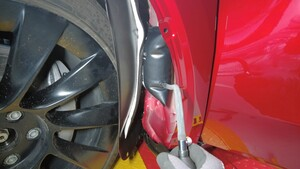

  7. 小心将可充气袋插入左前翼子板和左前轮拱内衬之间,然后给气囊充气,以接触作业区域。

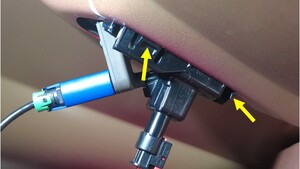

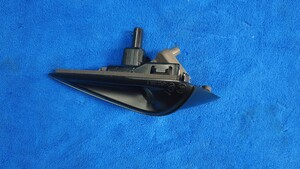

  8. 松开将左前侧转向灯总成固定到左前翼子板的锁片(2 个),然后将灯从翼子板上分离。
    Informational PurposesAn informational icon, calling your attention
    请先松开最后侧的锁片。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果将重新安装同一侧转向灯,注意请勿损坏安装锁片。

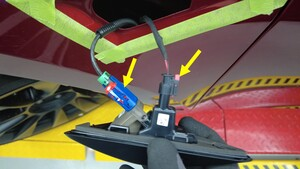

  9. 断开左前侧转向灯总成连接器(2 个),然后将总成从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

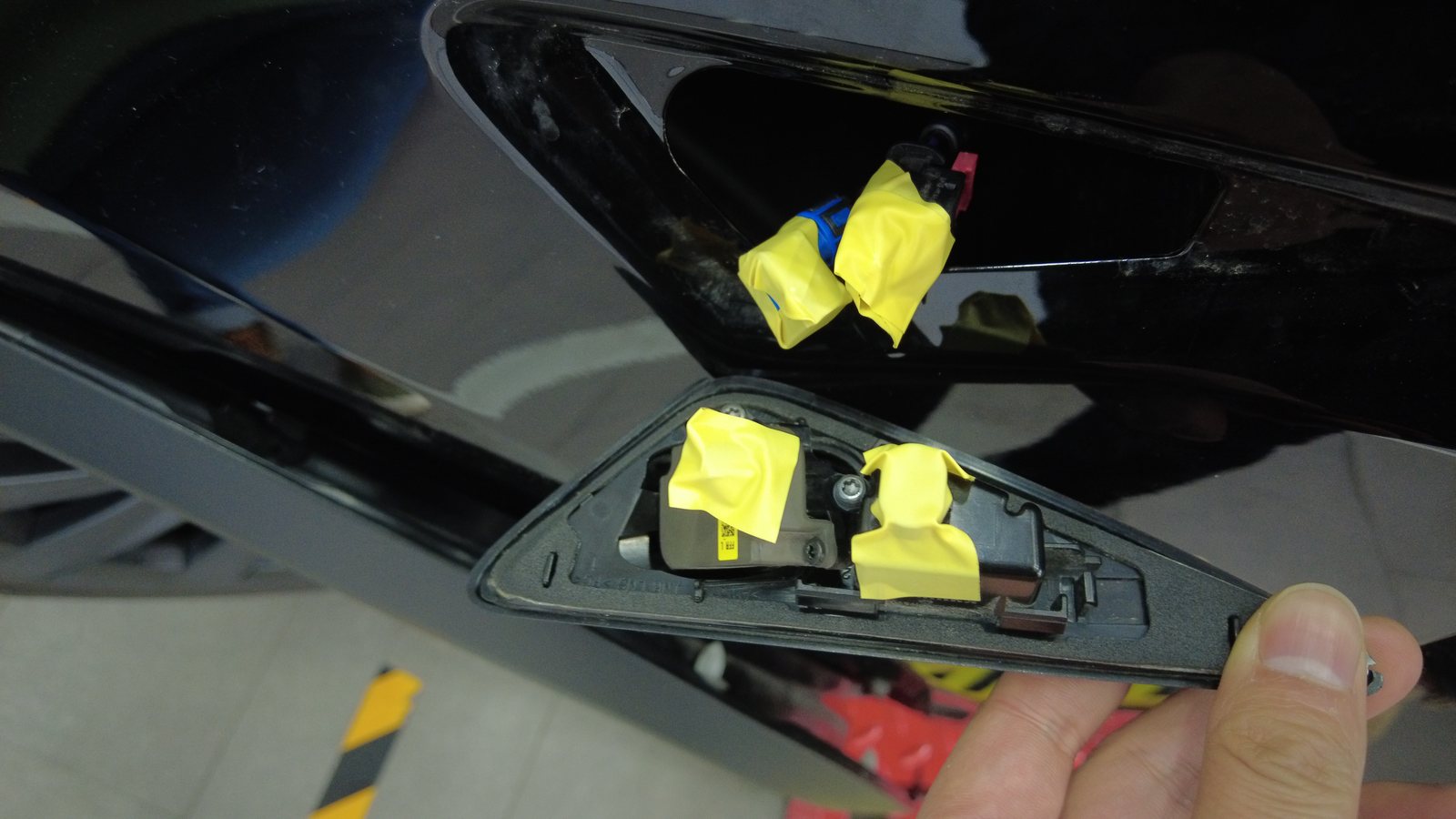

    包裹摄像头和电气线束的端子,以防其与水或其他可能导致损坏的溶液接触。

安装

  1. 连接左前侧转向灯总成连接器(2 个)。
  2. 将左前侧转向灯总成上部紧固到左前翼子板上,然后紧固将总成固定到翼子板的锁片(2 个)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果将重新安装同一侧转向灯,请确保安装锁片未损坏。如果有任何锁片损坏,请更换侧转向灯。
    Informational PurposesAn informational icon, calling your attention
    安装后,确认锁片均已完全接合。
  3. 揭下左前侧转向灯总成周围的左侧翼子板上的保护胶带。
  4. 为可充气袋放气,然后取走左前翼子板和左前轮拱内衬之间的可充气袋。
  5. 安装用于固定左前轮拱内衬的卡子(3 个)。
  6. 安装左前翼子板饰板。请参阅翼子板饰板 - 前 - LH(拆卸和更换)
  7. 踩下制动踏板以打开驱动导轨,然后将方向盘回正。
  8. 解锁车辆网关。请参阅网关(解锁)
  9. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Driver Assist > Cameras > Clear Camera Calibration,选择Camera Selection下拉列表中的Repeaters,点击Run,然后等待例行程序完成。
  10. 退出“维护模式”。请参阅维护模式
  11. 升起左前车窗,关闭左前车门。
