噪音过滤器 - 地线 - 天线 ((拆卸和更换))

校正代码 2130010402 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格噪音过滤器 - 地线 - 天线 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将 12V 噪音过滤器固定到掀背尾门右侧的螺钉
2 Nm (1.5 lbs-ft)
  • T30 梅花批头
  • 回旋头棘轮/回旋头扭矩扳手
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用/更换 螺钉固定在过滤器上。

拆卸

  1. 拆下掀背尾门下饰板。请参阅掀背车门下部饰板 - 后扬声器 ((拆卸和更换))

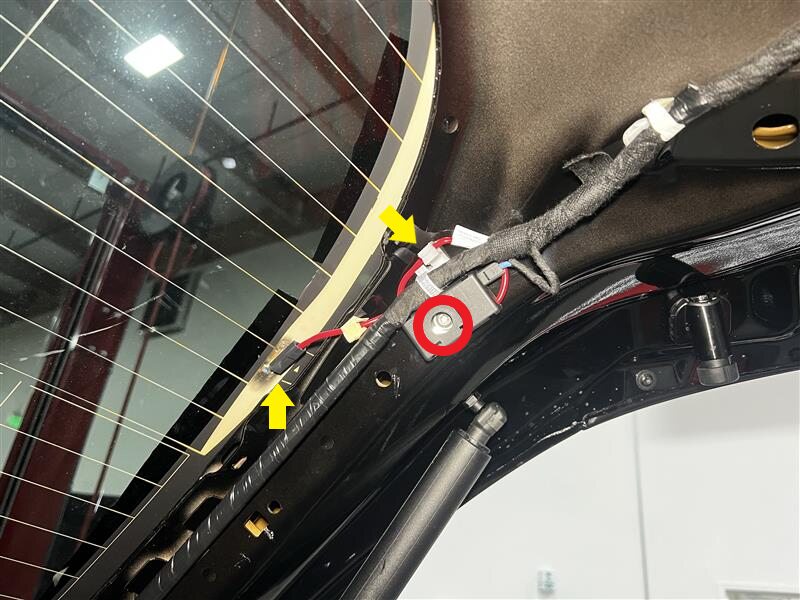

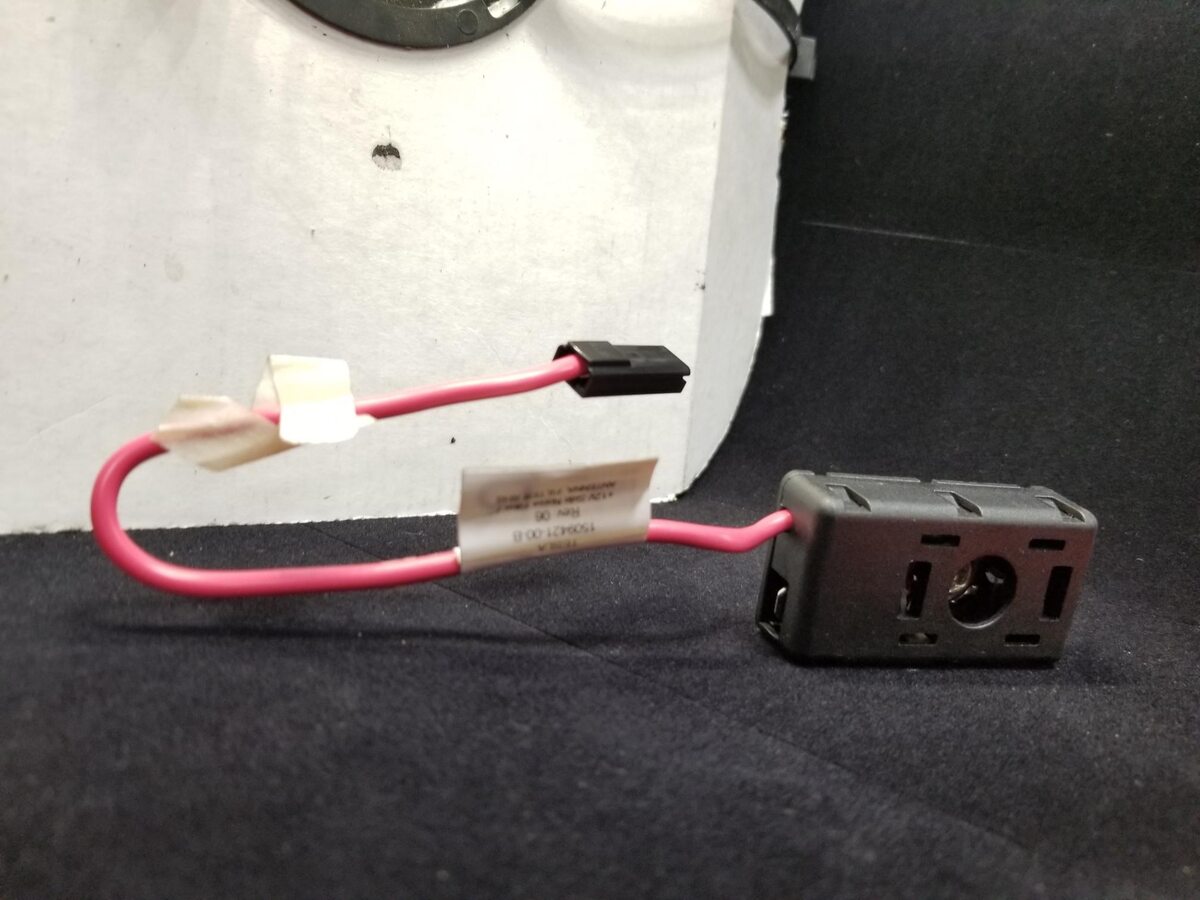

  2. 拆下将 GND 噪音过滤器固定到掀背尾门右侧的螺钉,断开电气连接器,然后将过滤器从掀背尾门上拆下。
    Informational PurposesAn informational icon, calling your attention
    螺钉固定在过滤器上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花批头
    • 回旋头棘轮/回旋头扭矩扳手
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 连接电气连接器,然后安装将 GND 噪音过滤器固定到掀背尾门右侧的螺钉。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    螺钉固定在过滤器上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花批头
    • 回旋头棘轮/回旋头扭矩扳手
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 安装掀背尾门下饰板。请参阅掀背车门下部饰板 - 后扬声器 ((拆卸和更换))
