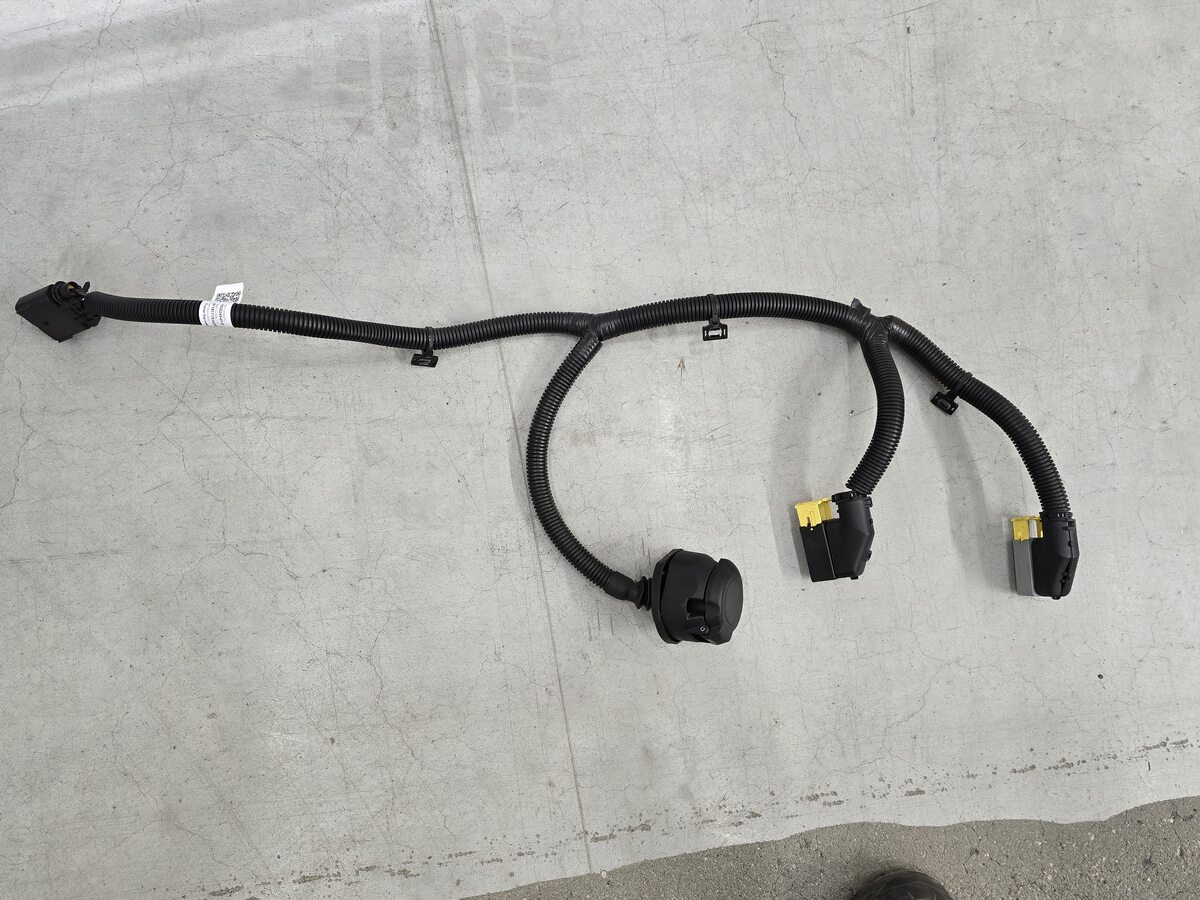

跳线线束 - 拖车挂钩（拆卸和更换）

校正代码 1230010502 FRT 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 跳线线束 - 拖车挂钩（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将拖车挂钩塞固定到拖车挂钩总成的螺栓（3 个）
2.5 Nm (1.8 lbs-ft)
  • T25 梅花批头
  • Wiha 扭矩螺丝刀 0.8-5 Nm（仅适用于安装程序）
 重复使用

拆卸

  1. 拆下后饰板总成。请参阅GUID-FF55B6F8-E257-4E77-B06D-3511D38E1426.html。
  2. 断开拖车挂钩线束连接器。

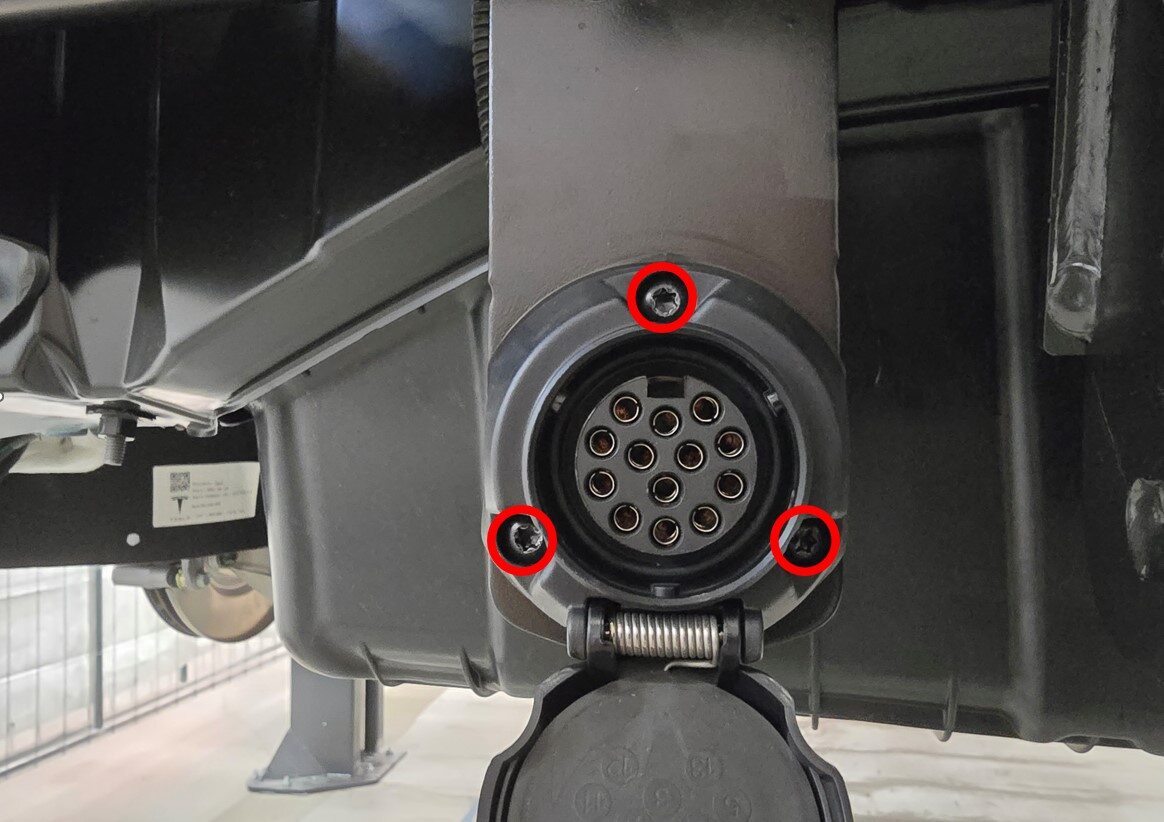

  3. 拆下将拖车挂钩塞固定到挂钩总成的螺栓（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注

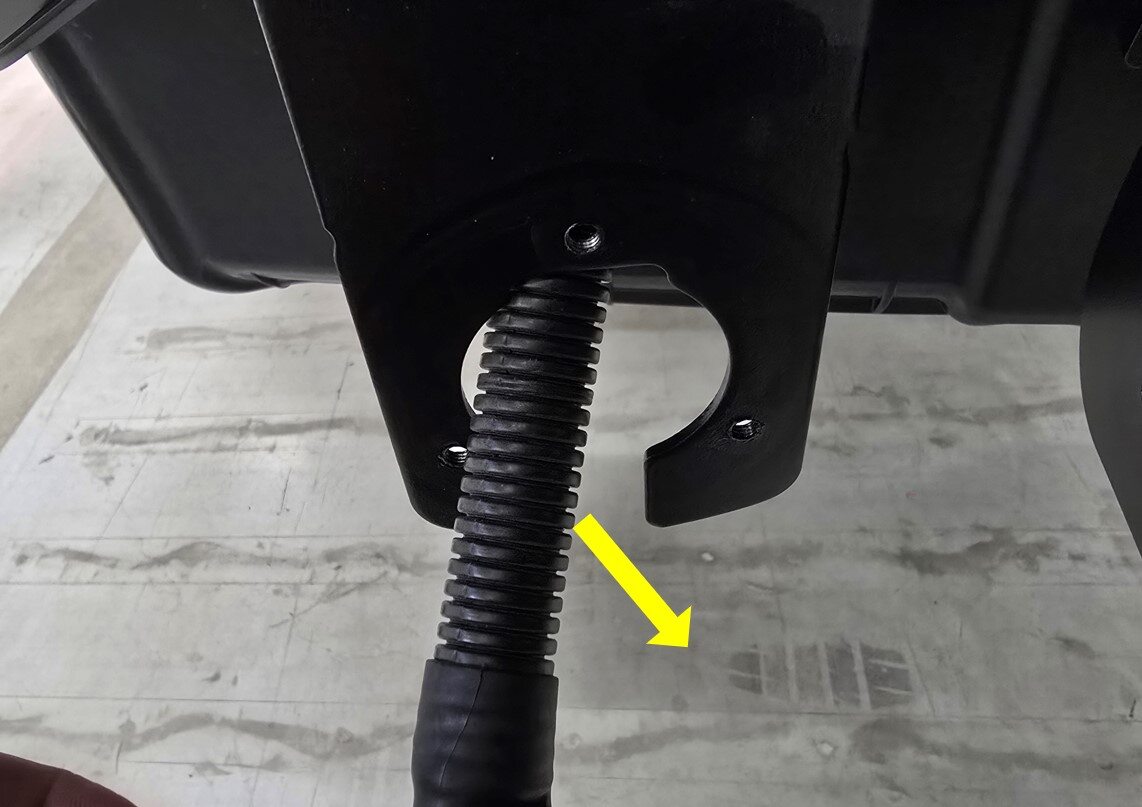

    将线束穿过支架布设好。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T25 梅花批头
    • Wiha 扭矩螺丝刀 0.8-5 Nm（仅适用于安装程序）
  4. 断开拖车挂钩控制器连接器（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    先拉动黄色锁片。

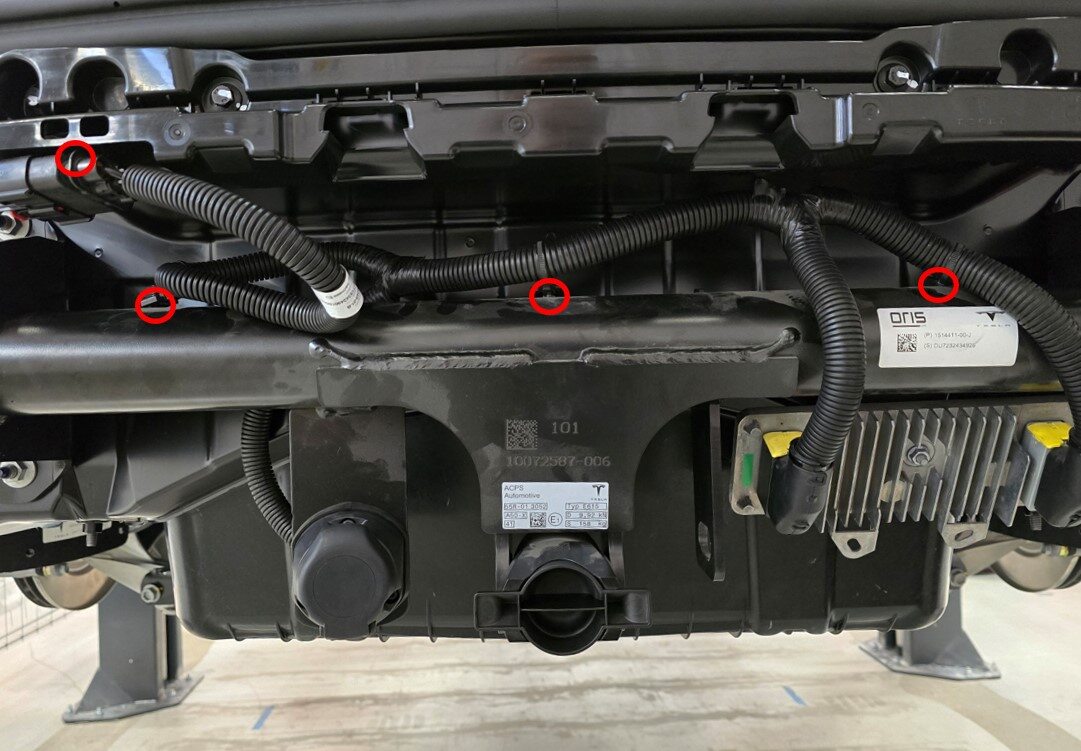

  5. 拆下夹子（4 个），然后将拖车挂钩跳线线束从挂钩总成上拆下。

安装

  1. 安装将拖车挂钩跳线线束固定到挂钩总成的夹子（4 个）。
  2. 连接拖车挂钩控制器连接器（2 个）。
  3. 安装将拖车挂钩塞固定到挂钩总成的螺栓（3 个）。
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注

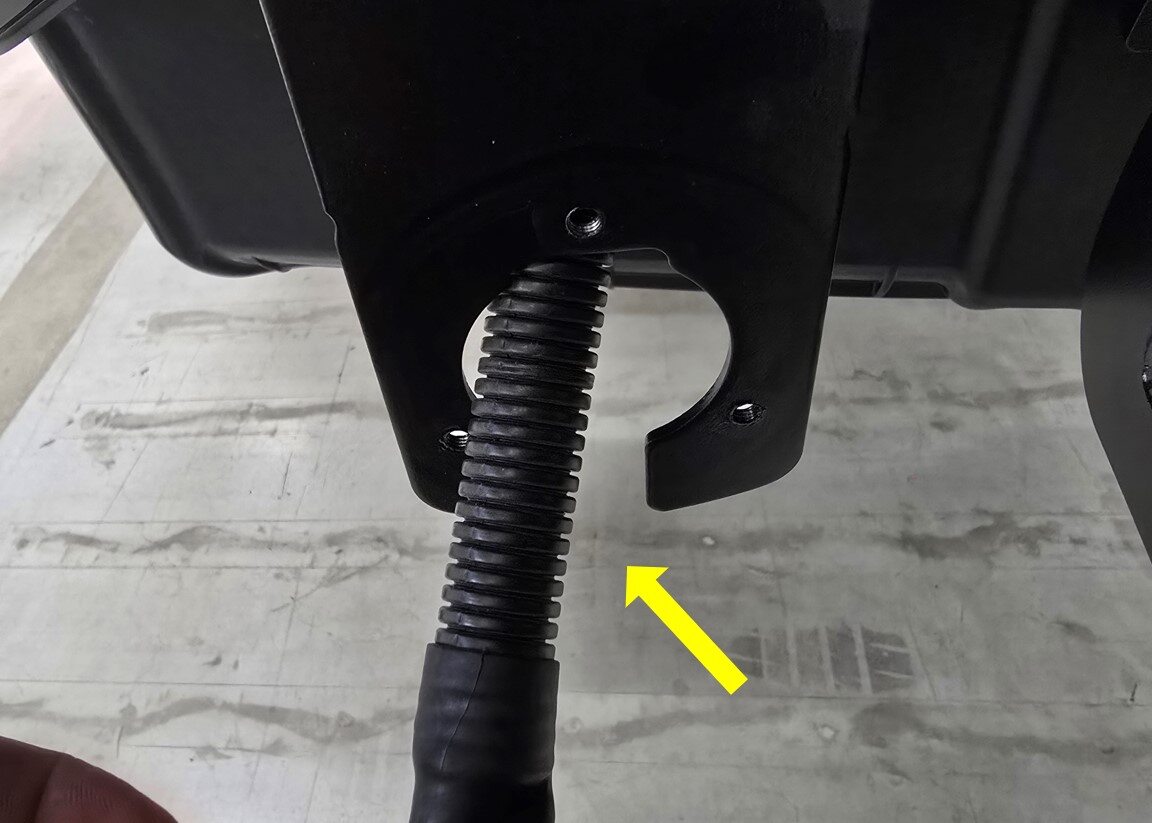

    将线束穿过支架布设好。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • T25 梅花批头
    • Wiha 扭矩螺丝刀 0.8-5 Nm（仅适用于安装程序）
  4. 连接拖车挂钩线束连接器。
  5. 安装后饰板总成。请参阅GUID-FF55B6F8-E257-4E77-B06D-3511D38E1426.html。
