前端模块线束 ((拆卸和更换))
校正代码
1710040102
FRT
0.25
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
- 断开低压电池。请参阅低压电源(断开和连接)。

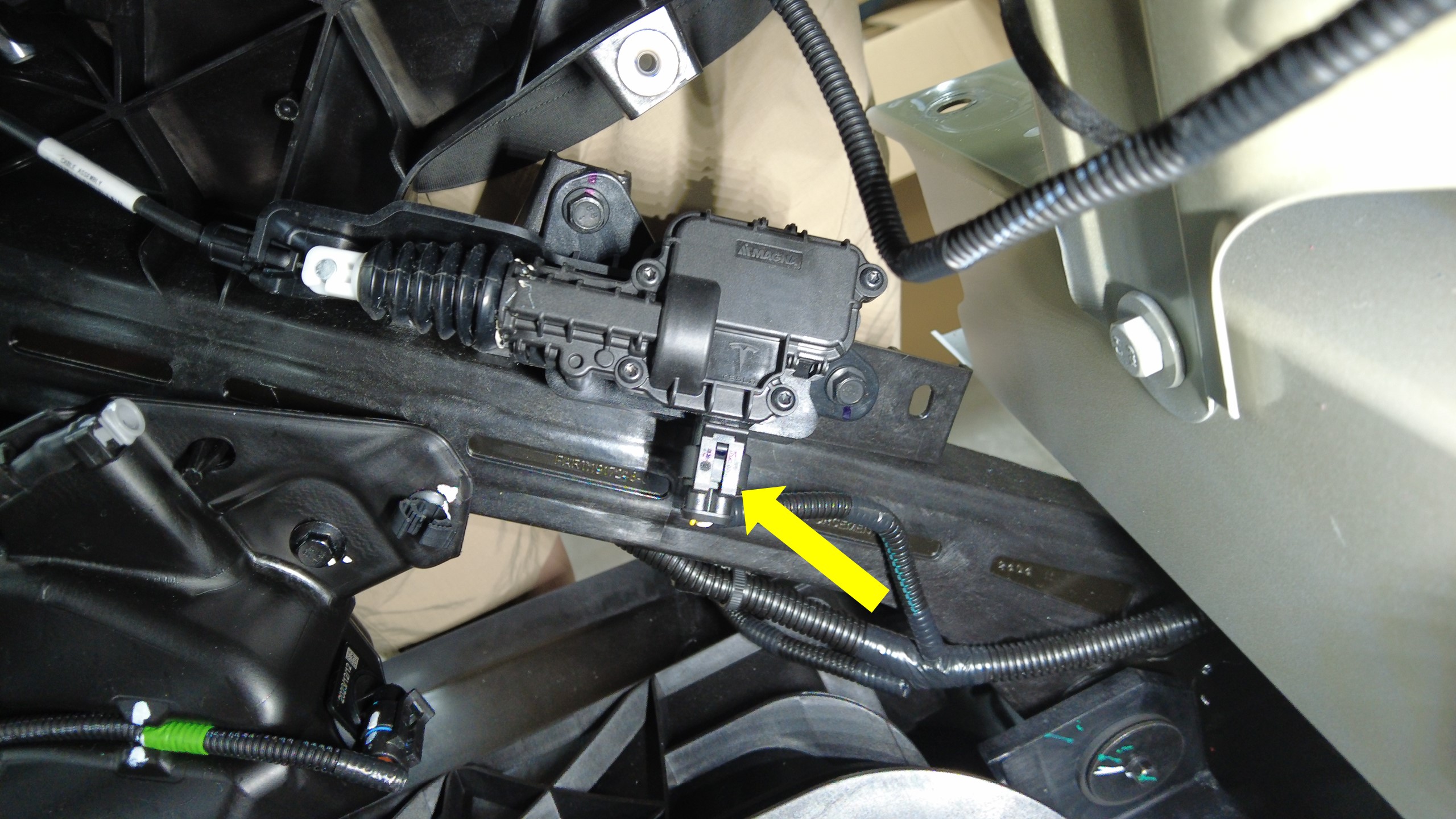

- 断开前备箱盖闩锁传动装置连接器。

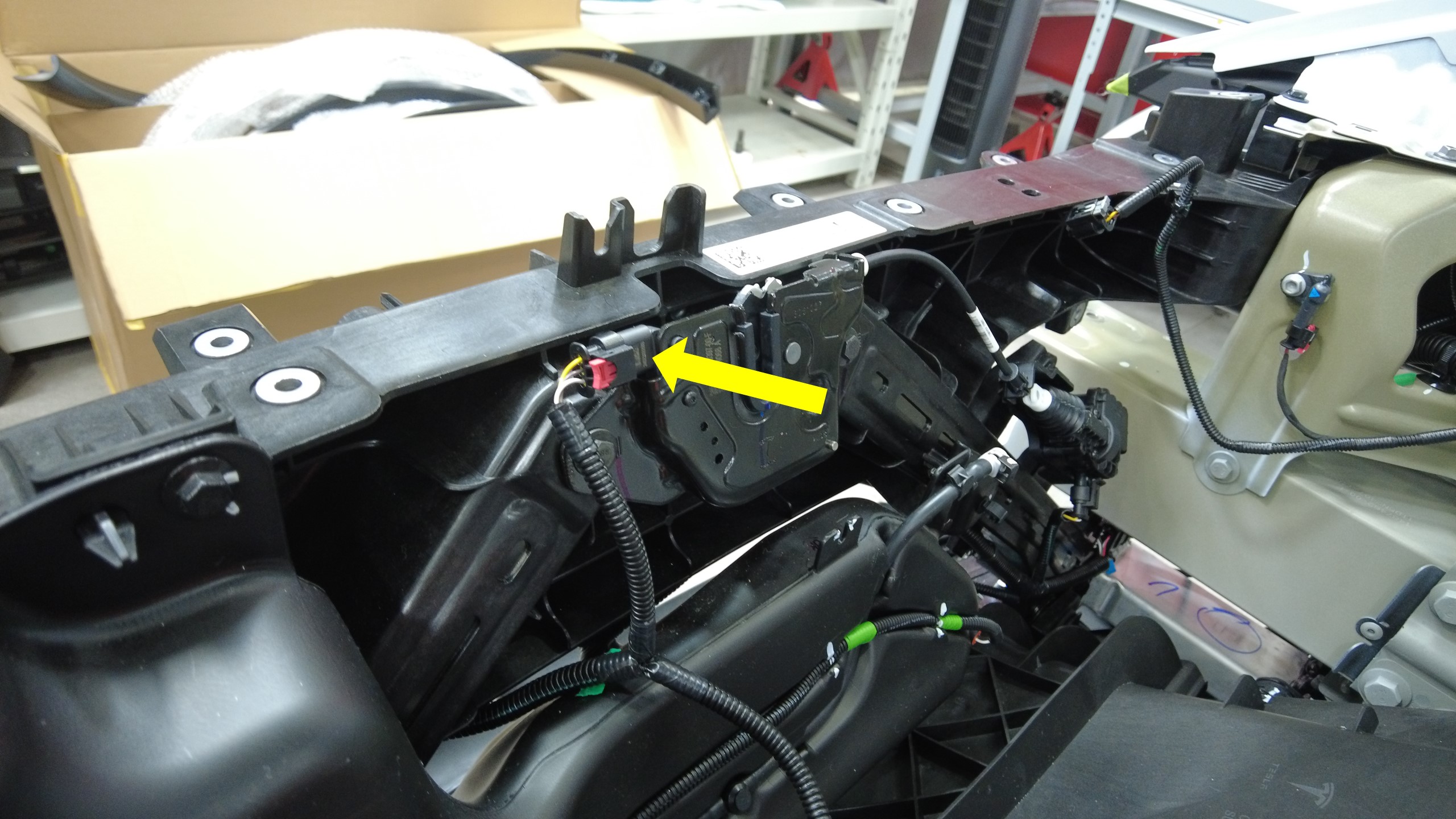

- 断开前备箱盖闩锁连接器。

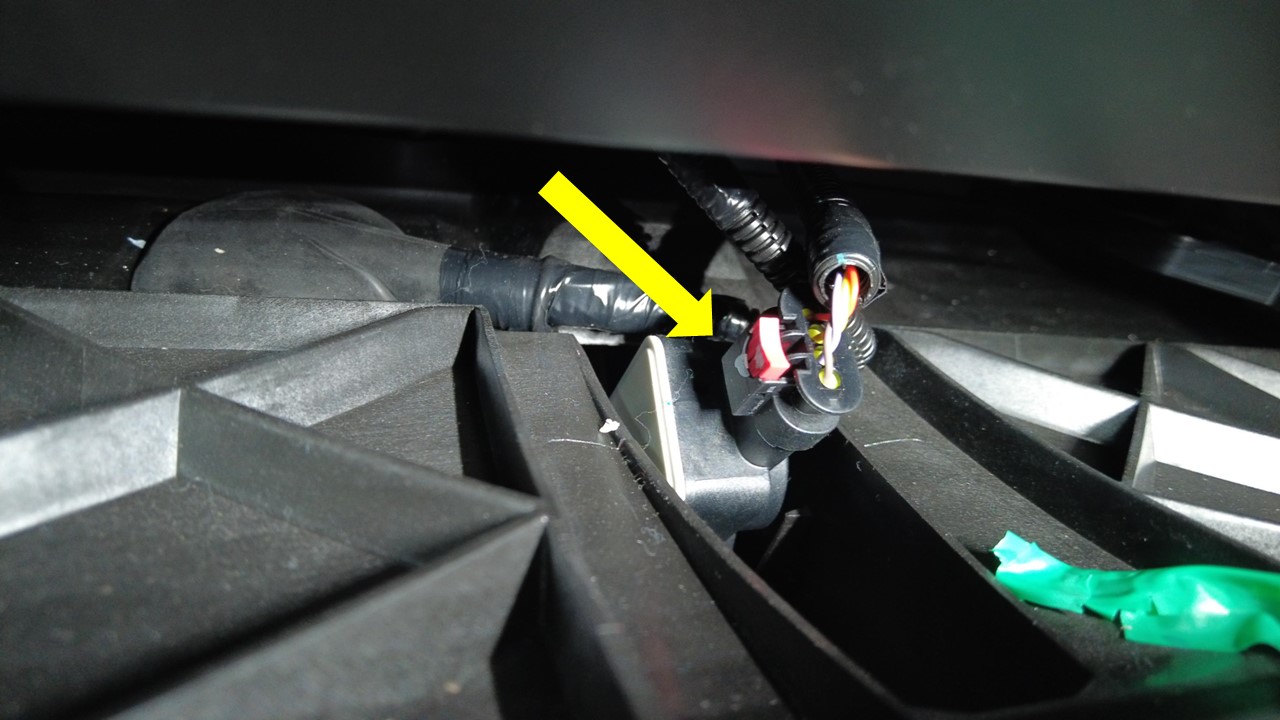

- 断开主动进气格栅传动装置连接器。

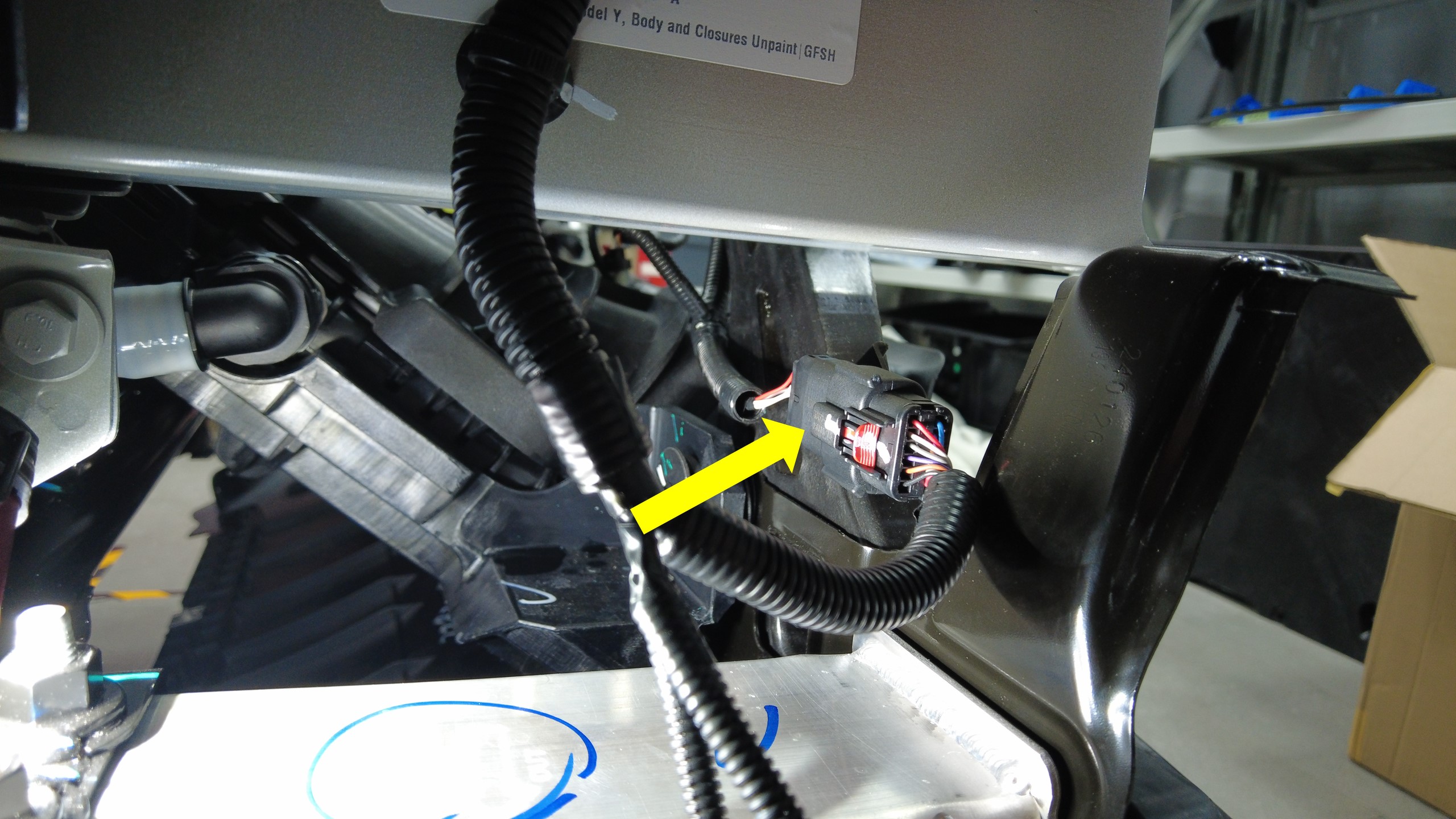

- 断开左右前端支架线束连接器。

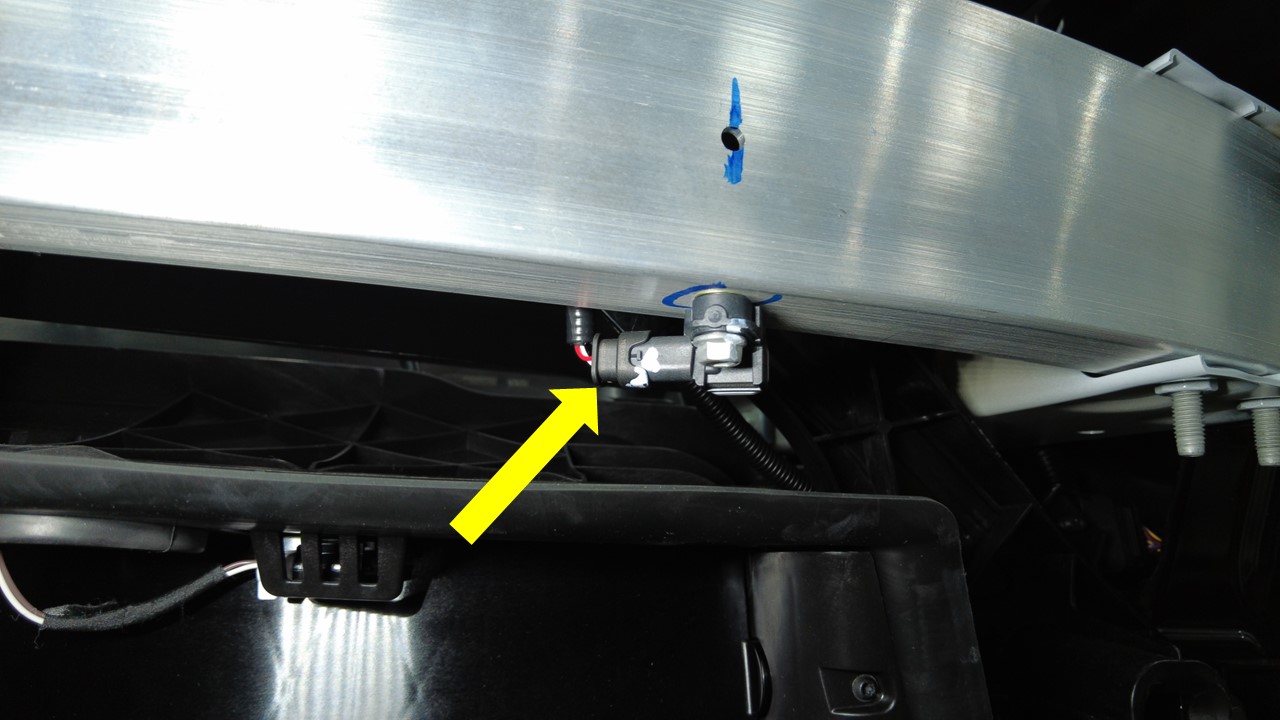

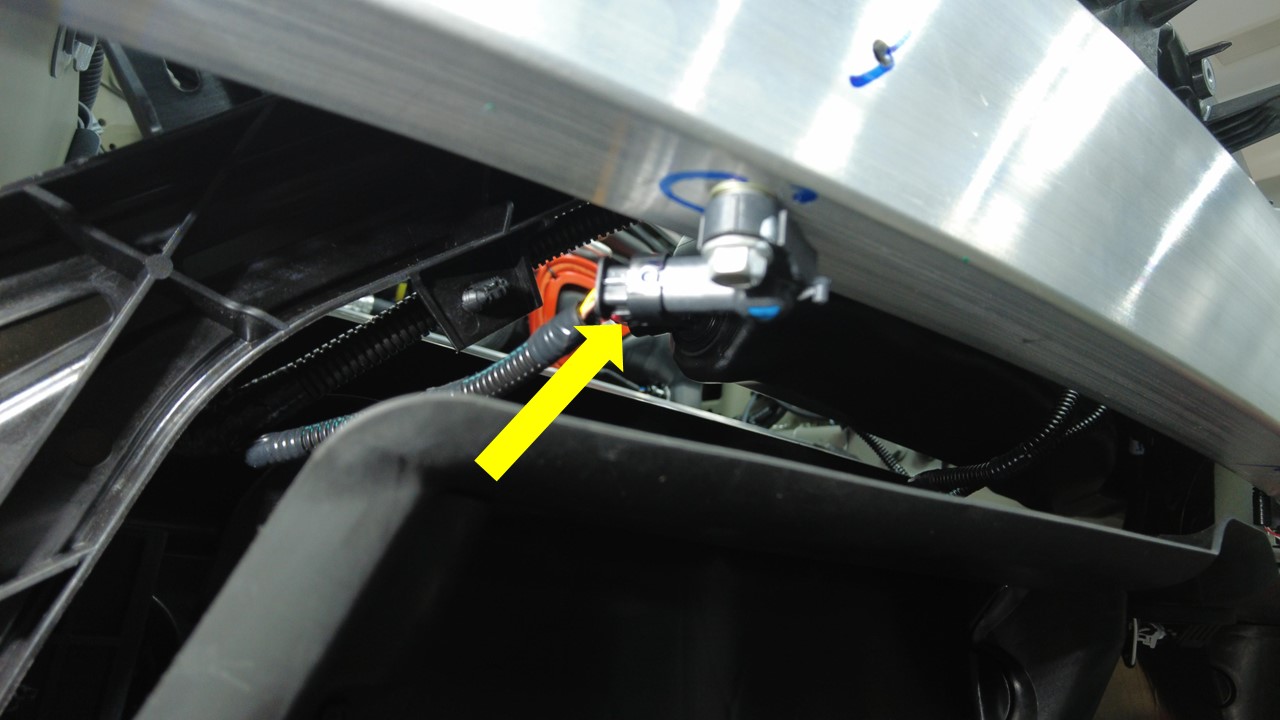

- 断开左右加速度计传感器连接器
- 拆下环境空气温度传感器连接器。请参阅传感器 - 环境空气温度 - 加热/冷却回路 ((拆卸和更换))。

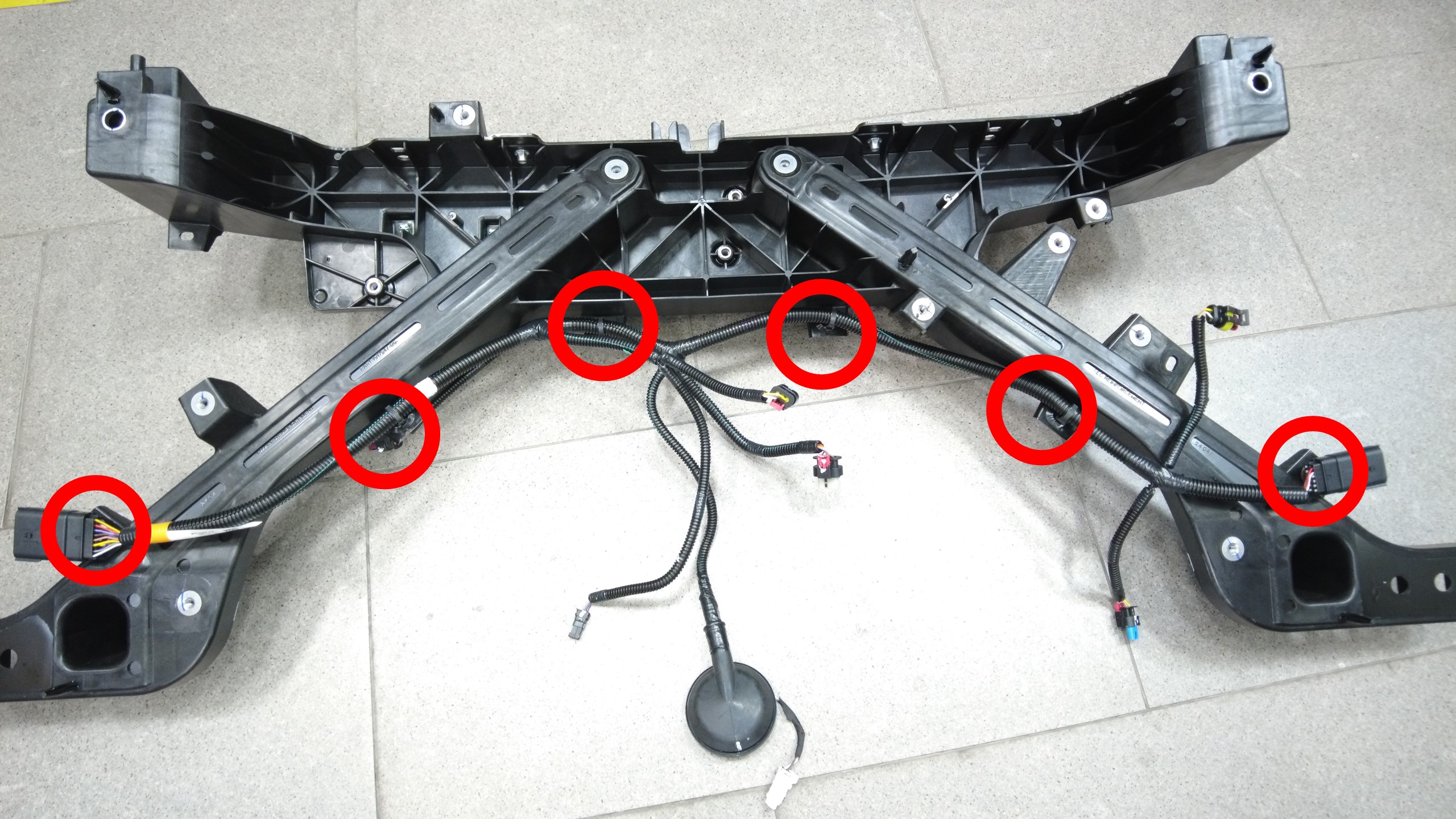

- 松开前端支架线束夹(6 个)并拆下线束。
安装

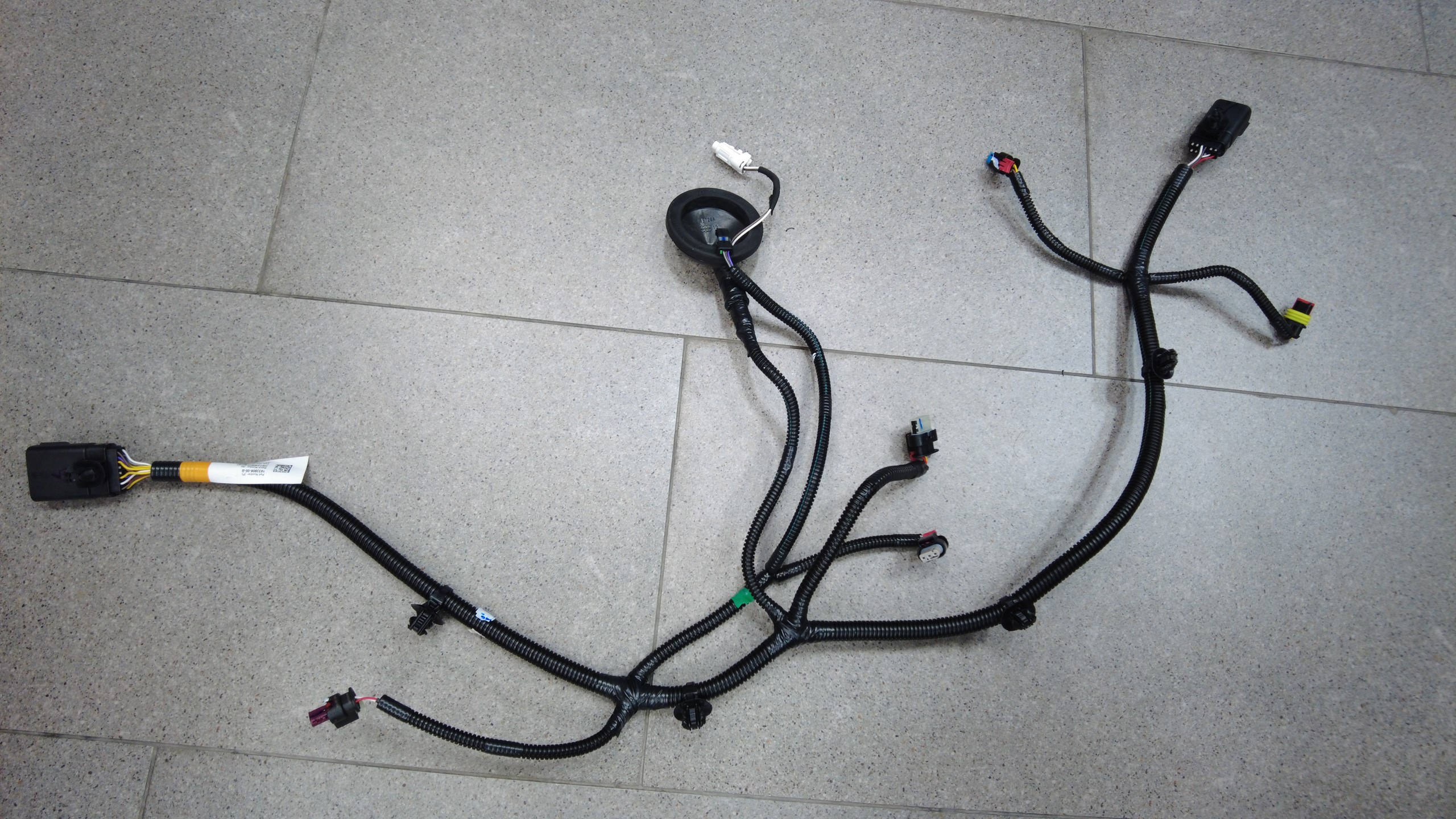

- 将前端模块 (FEM) 线束放置在车辆上,然后将线束夹紧固到前端支架上。
- 安装环境空气温度传感器连接器。请参阅传感器 - 环境空气温度 - 加热/冷却回路 ((拆卸和更换))。
- 连接左右加速计传感器连接器
- 连接左右前端支架线束连接器。
- 连接主动进气格栅传动装置连接器。
- 连接前备箱盖闩锁连接器。
- 连接前备箱盖闩锁传动装置连接器。
- 连接低压电池。请参阅低压电源(断开和连接)。
