超级歧管膨胀阀线圈 - 任意(拆卸和更换)

校正代码 1840010502 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

本程序适用于拆卸和更换除超级歧管切断阀外所有电子膨胀阀的线圈。

拆卸

  1. 断开低压电池。请参阅低压电源(断开和连接)
  2. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)

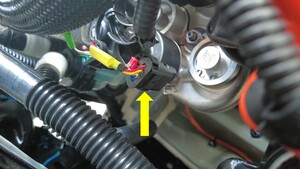

  3. 松开锁片,然后断开高压和温度传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

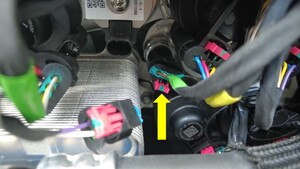

  4. 松开锁片,然后断开再循环膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  5. 松开锁片,然后断开液冷冷凝器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  6. 松开锁片,然后断开液冷冷凝器切断阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  7. 松开锁片,然后断开驾驶室右侧冷凝器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  8. 松开锁片,然后断开高压和温度过冷式膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

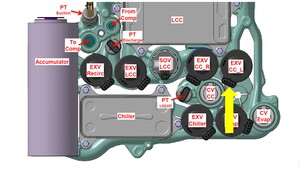

  9. 松开锁片,然后断开驾驶室左侧冷凝器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

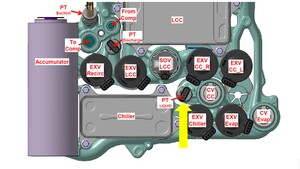

  10. 松开锁片,然后断开冷却器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

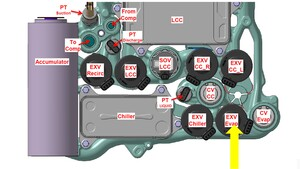

  11. 松开锁片,然后断开蒸发器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

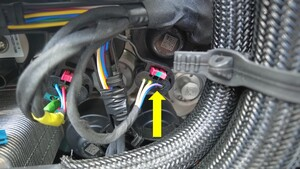

  12. 松开连接器锁片,然后将空调逻辑电气连接器从空调压缩机上断开。
    Informational PurposesAn informational icon, calling your attention
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 小型软握尖凿,90 度尖嘴,6 英寸
  13. 使用卡子撬具松开将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  14. 将超级歧管上的温度系统线束移至一旁。

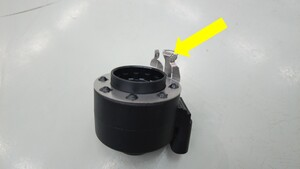

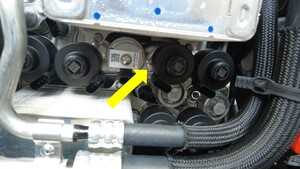

  15. 使用尖凿将锁片向下拉动,再朝车头方向拉动以拆下膨胀阀线圈。

安装

  1. 将膨胀阀线圈安装到膨胀阀上。
    Informational PurposesAn informational icon, calling your attention
    将线圈密封件滑至膨胀阀上。请勿润滑线圈密封件。将膨胀阀线圈锁片与超级歧管正确对齐。将膨胀阀线圈滑过线圈密封件。对膨胀阀线圈执行推拉推测试,确保线圈正确锁定。
  2. 将温度系统线束重新排布至超级歧管。
  3. 安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  4. 将空调压缩机逻辑电气连接器与空调压缩机相连,然后接合锁片。
    Informational PurposesAn informational icon, calling your attention
    将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  5. 连接蒸发器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  6. 连接冷却器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  7. 连接驾驶室左侧冷凝器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  8. 连接高压和温度过冷式膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  9. 连接驾驶室右侧冷凝器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  10. 连接液冷冷凝器切断阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  11. 连接液冷冷凝器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  12. 连接再循环膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  13. 连接高压和温度传感器电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  14. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  15. 连接低压电池。请参阅低压电源(断开和连接)
