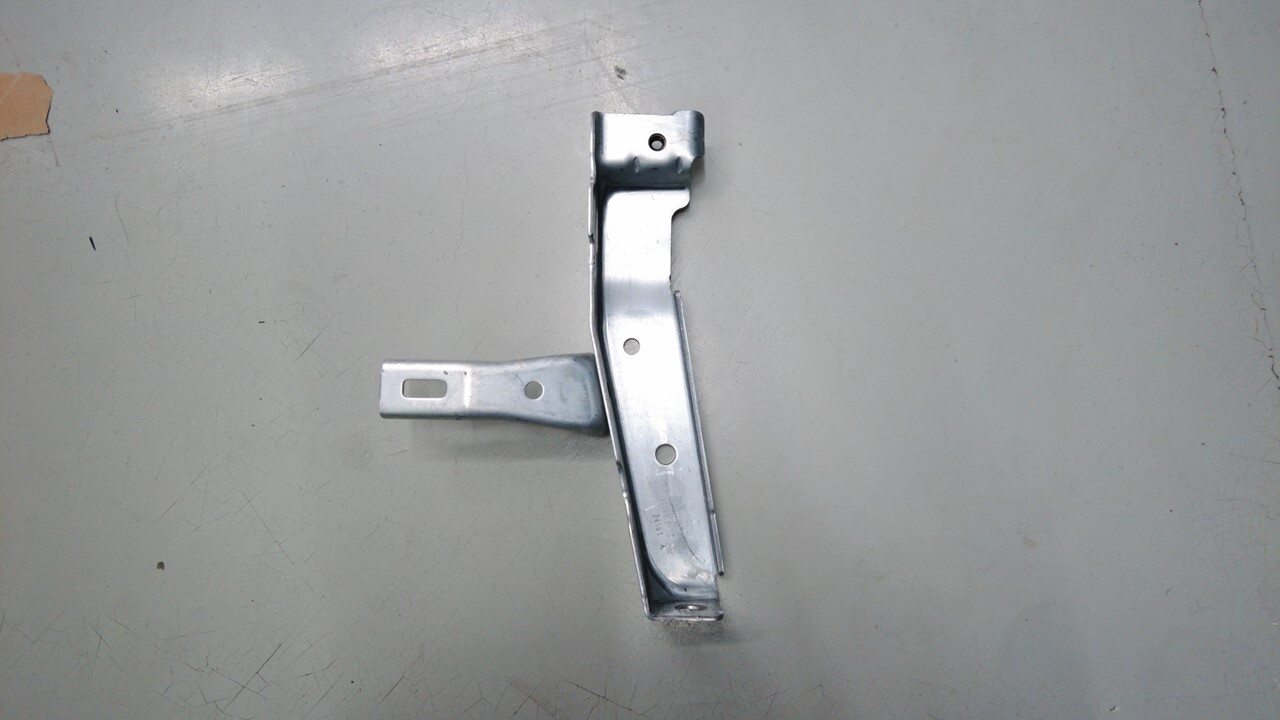

仪表板立板支架 - 左 ((拆卸和更换))

校正代码 1405020602 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格仪表板立板支架 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定左侧仪表板立板支架的 10 毫米螺栓
6 Nm (4.4 lbs-ft)
  • 10 毫米深套筒
重复使用
用于固定左侧仪表板立板支架的 13 毫米螺栓和螺母
25 Nm (18.4 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 拆下中控台左前面板。请参阅中控台左侧饰板 ((拆卸和更换))

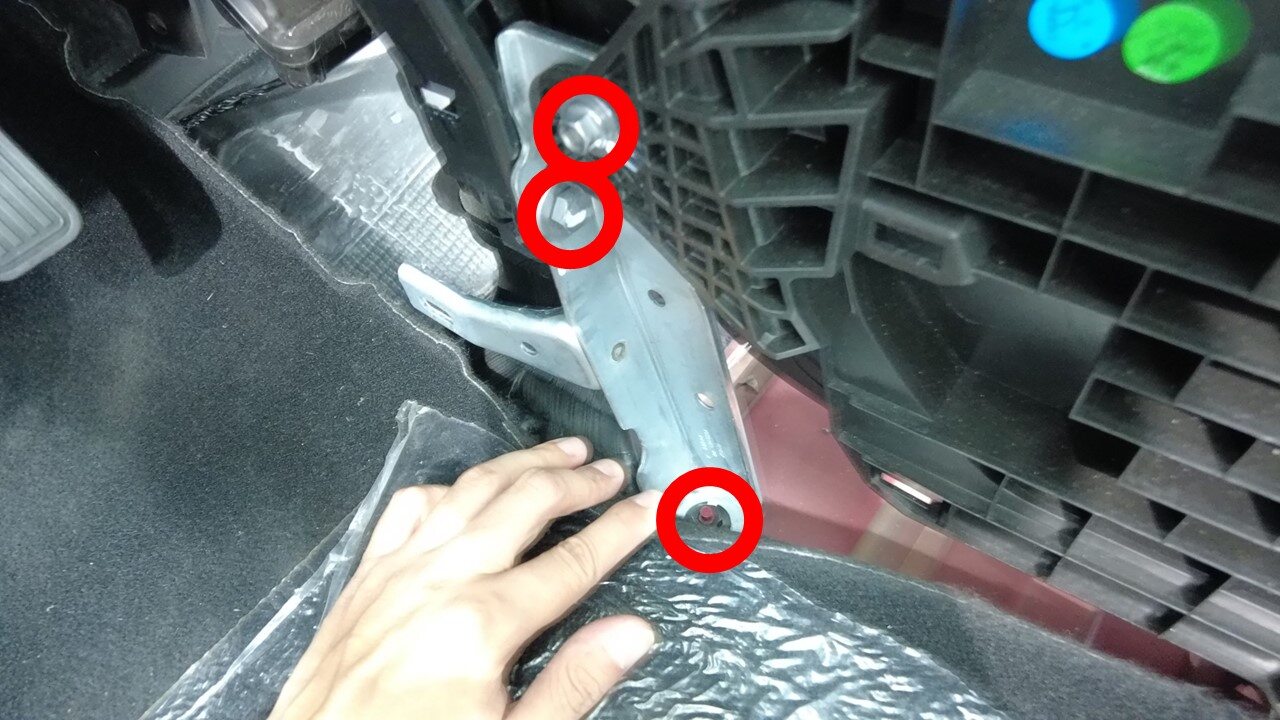

  2. 拆下用于固定仪表板左侧立板支架的螺栓(2 个)和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 10 毫米深套筒/13 毫米套筒
    • 棘轮/扭矩扳手

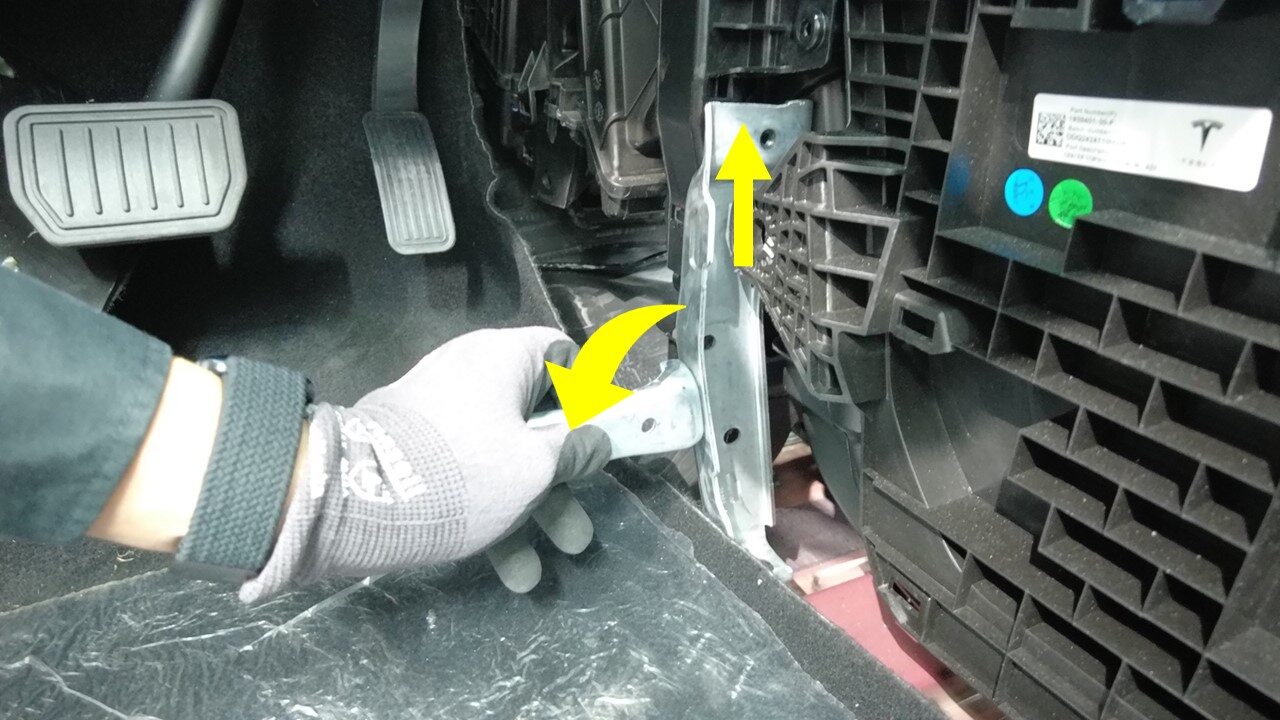

  3. 拆下仪表板左侧立板支架。

安装

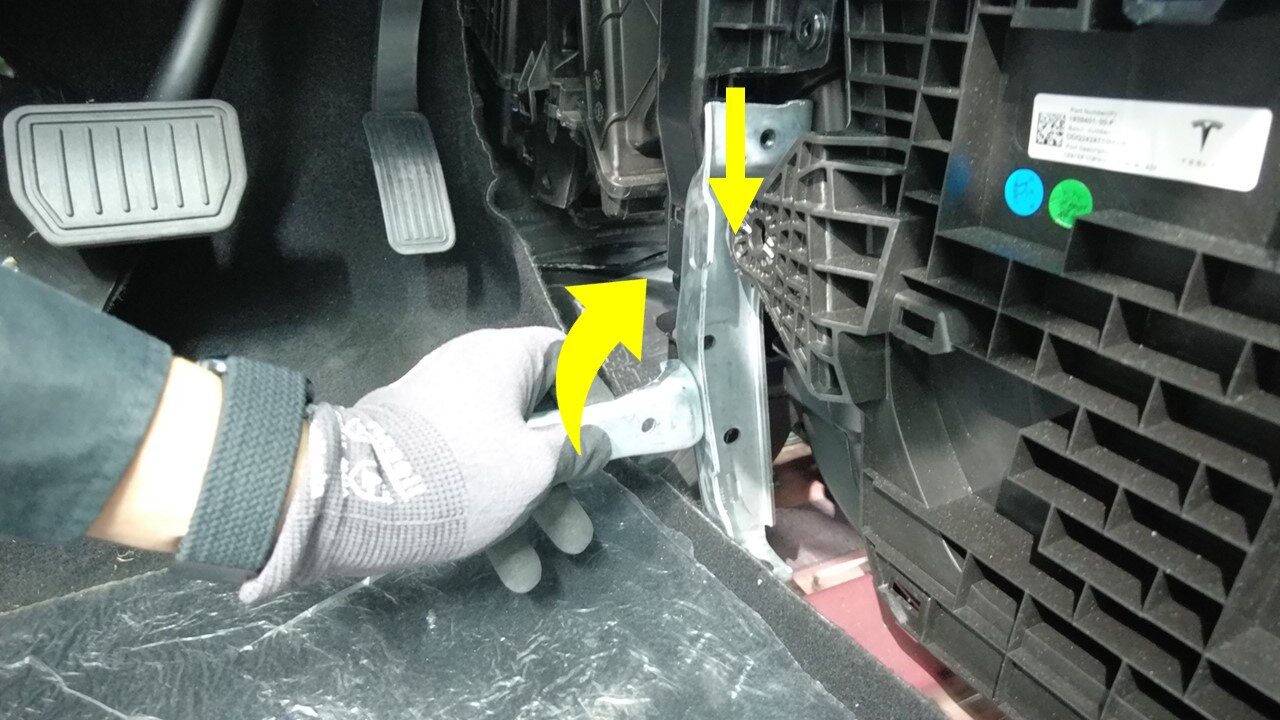

  1. 将仪表板左侧立板支架放置在车辆上。
  2. 安装用于固定仪表板左侧立板支架的螺栓(2 个)和螺母。
    6 Nm (4.4 lbs-ft)
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    10 毫米螺栓扭矩为 6 Nm。13 毫米螺母和螺栓扭矩为 25 Nm。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 10 毫米深套筒/13 毫米套筒
    • 棘轮/扭矩扳手
  3. 安装中控台左前面板。请参阅中控台左侧饰板 ((拆卸和更换))
