高压电池仓盖板 ((拆卸和更换))

校正代码 1630012202 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

扭矩规格

表 1. 扭矩规格高压电池仓盖板 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将功率转换系统线缆固定到 12V 输出直通件的螺母
9 Nm (6.6 lbs-ft)
  • 电工保护手套
  • 无绳棘轮/冲击钻
  • 12 毫米深套筒
更换
将高压电池仓盖板固定到高压控制器的螺栓(3 个)
5 Nm (3.7 lbs-ft) + 30 degrees
  • M12 1/4 英寸六角螺丝刀套件
  • 外梅花套筒 E10
重复使用
将高压电池仓盖板固定到高压电池的螺栓(18 个)
8 Nm (5.9 lbs-ft)
  • 外梅花套筒 E10
  • 高压电池仓 1/4 英寸钻头外五角梅花磁性套筒
重复使用 紧固件为固定式,固定在高压电池仓盖板上

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
维修高压电池仓盖板以及高压电池仓内部或周围的部件时,可能会接触到车辆一体式后铸件内边缘上的金属防水板。这些尖锐的突出物存在割伤风险,如果有可能接触到未受保护的防水板,则应穿戴适当的个人防护装备 (PPE)。有防水板时,如果未佩戴皮质外手套,至少要戴上防割手套。
  1. 打开所有车门,降下所有车窗。
  2. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
  3. 断开低压电源。请参阅低压电源(断开和连接)
  4. 拆下第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  5. 确认万用表工作正常。
    Informational PurposesAn informational icon, calling your attention
    将万用表设置为直流电压,通过测试低压电池确认万用表可正确测量电压;接触端子时动作要轻,以免损坏端子。
  6. 执行车辆高压禁用程序。请参阅
  7. 脱下高压绝缘手套。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果车辆一体式后铸件上带有防水板,请佩戴防割手套。
  8. 拆下第二排座椅总成。请参阅第二排座椅( 5 座)- 40% ((拆卸和更换))
  9. 拆下第二排座椅总成。请参阅第二排座椅( 5 座)- 60% ((拆卸和更换))

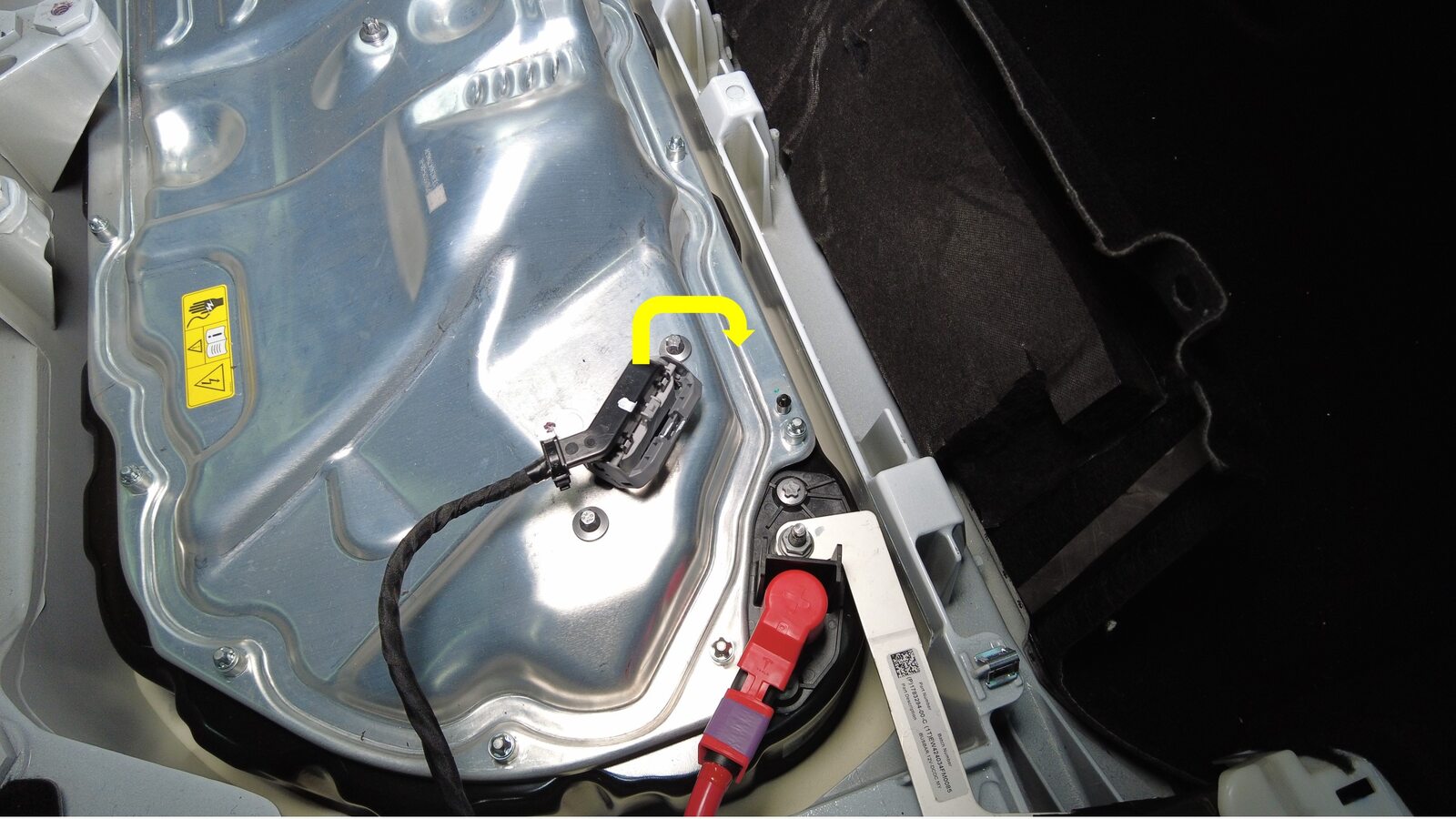

  10. 断开高压控制器逻辑连接器,然后安装逻辑盖。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个盖子;松开锁片,然后向下转动把手以松开连接器。

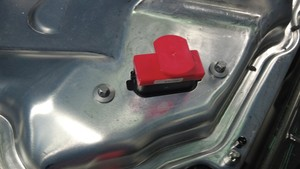

  11. 将逻辑连接器盖安装到高压控制器连接器上,以防止意外重连,保护连接器。

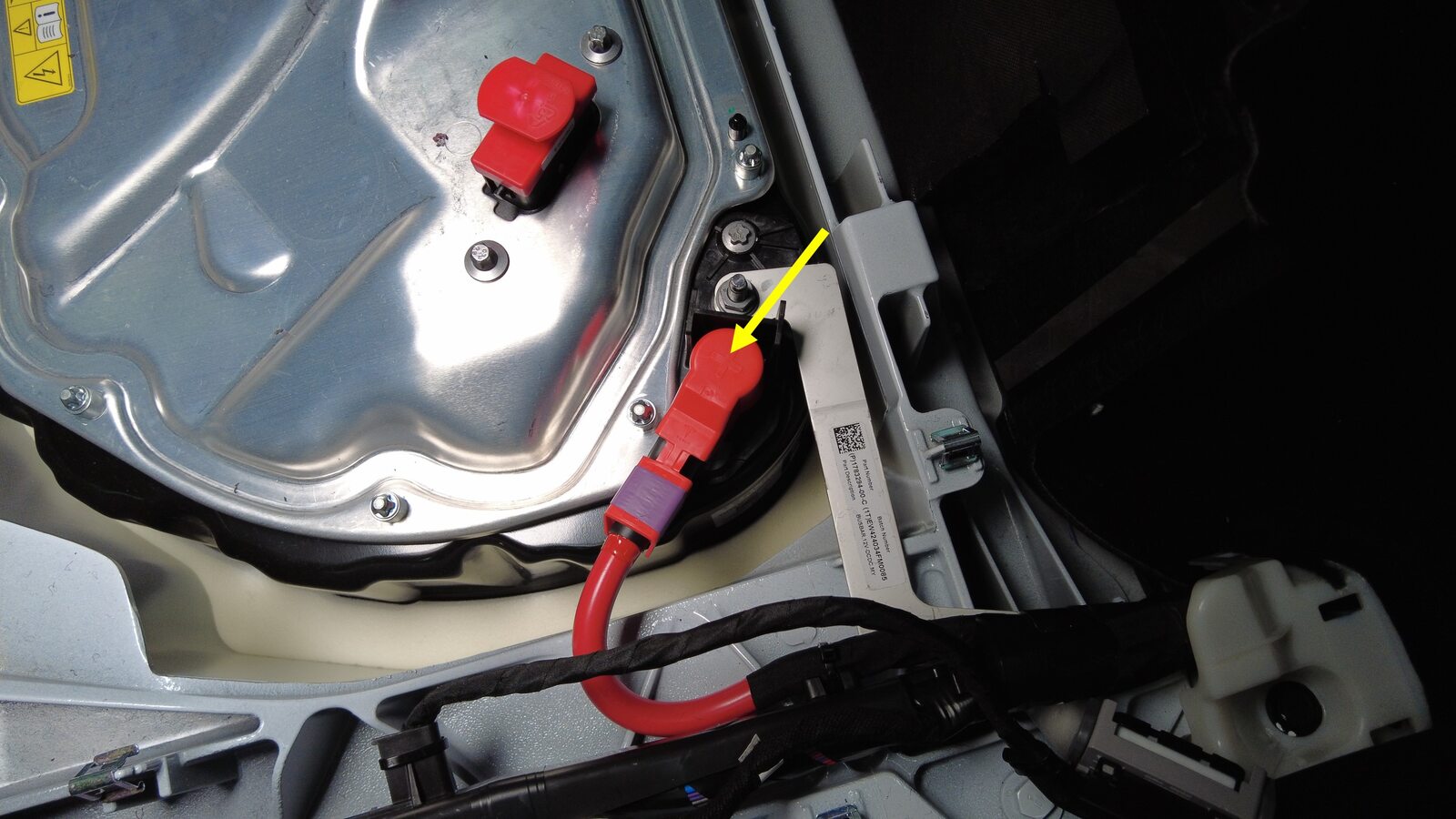

  12. 将 12V 正极输出盖板从功率转换系统电缆上松开。

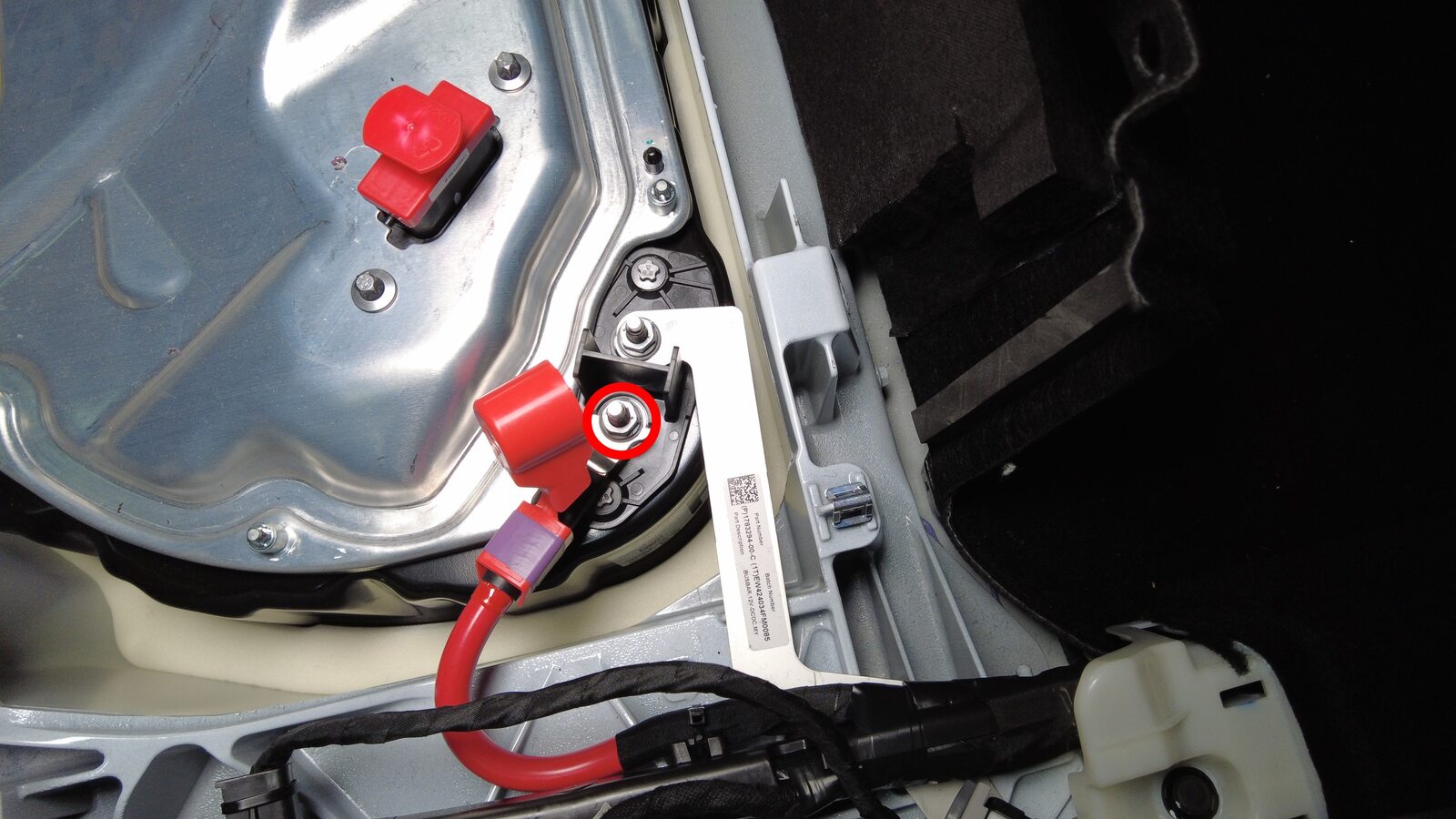

  13. 将功率转换系统电缆从 12V 输出直通件上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 无绳棘轮/冲击钻
    • 12 毫米深套筒

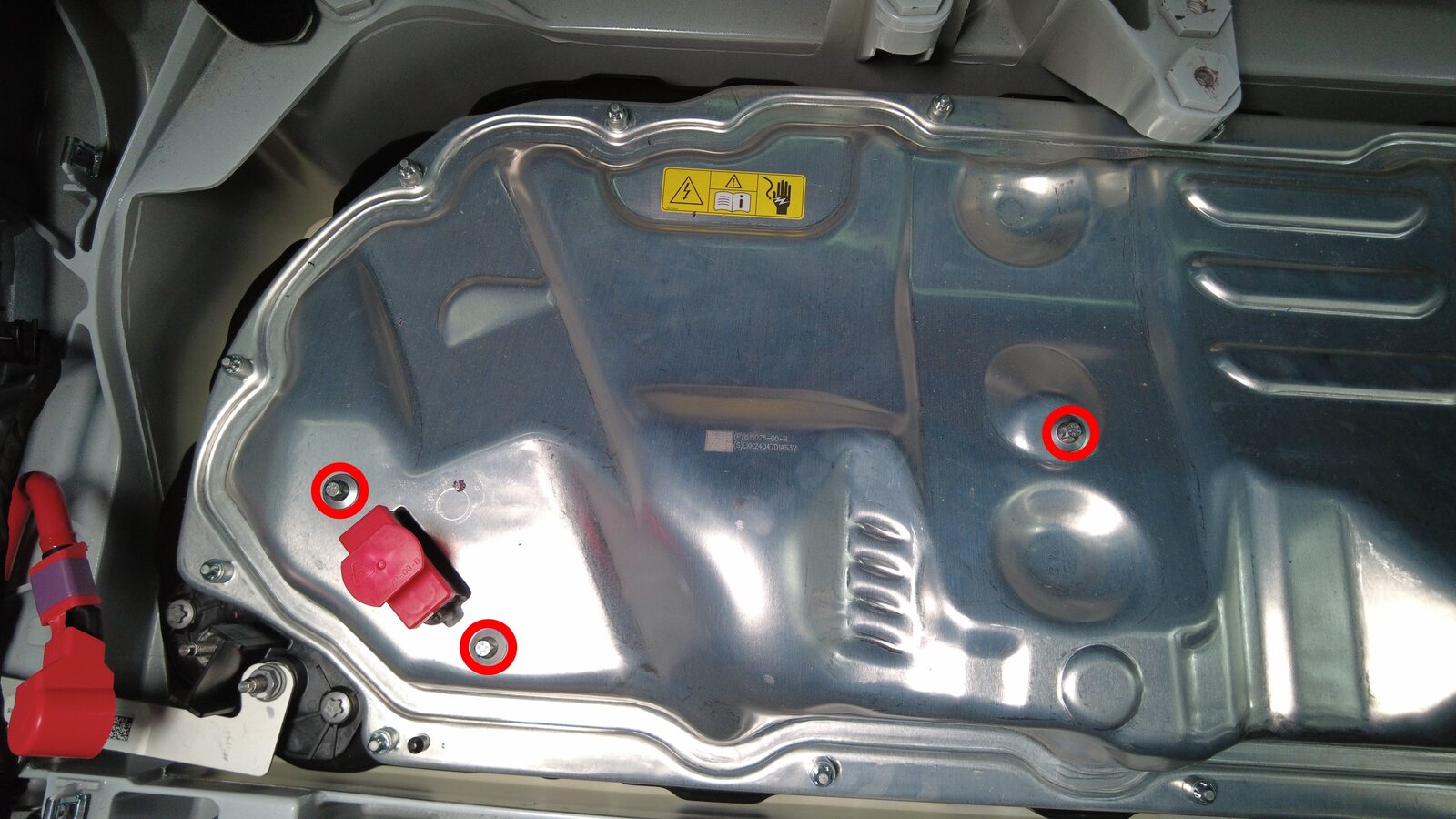

  14. 拆下将高压电池仓盖板固定到高压控制器的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • M12 1/4 英寸六角螺丝刀套件
    • 外梅花套筒 E10

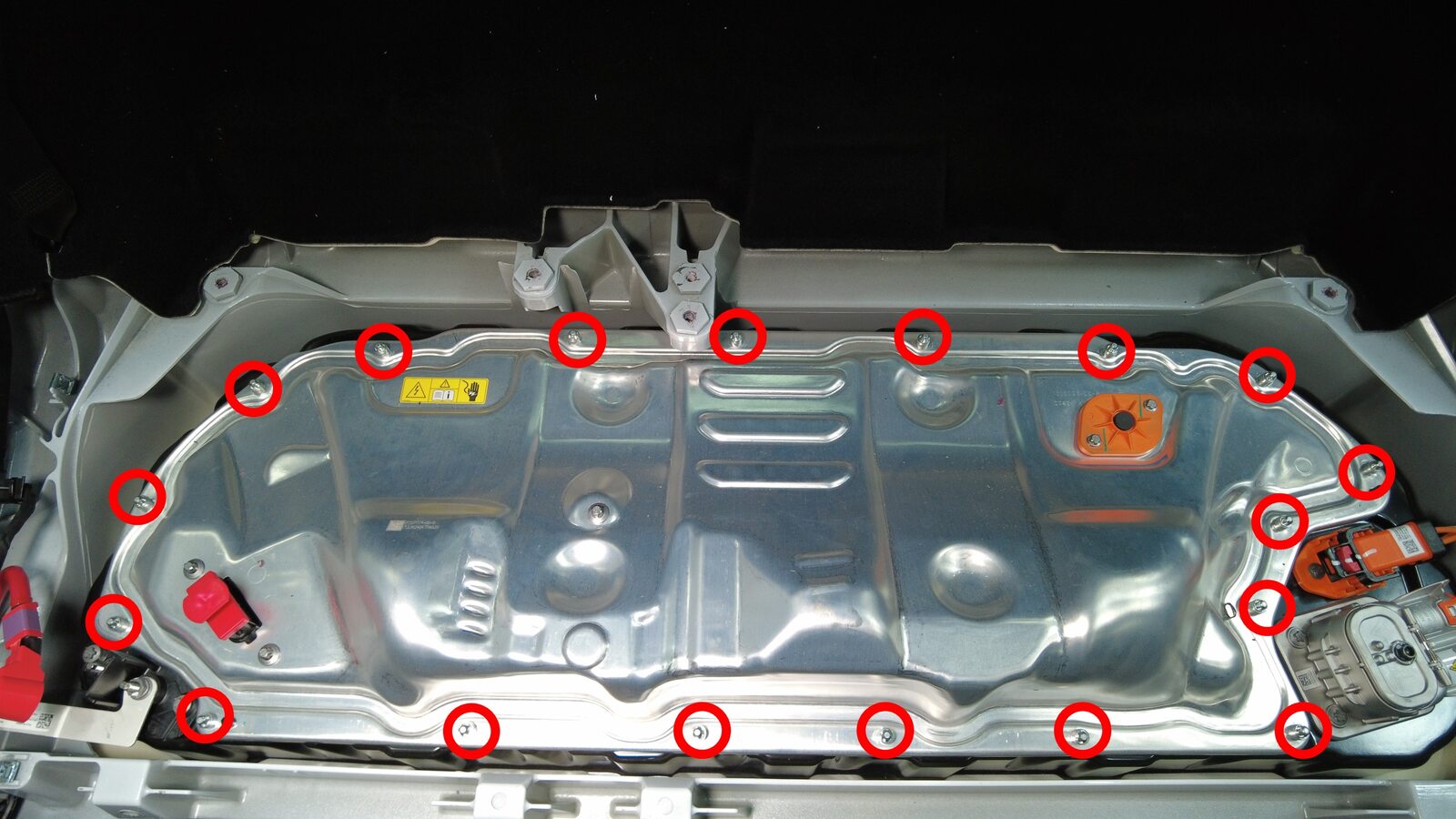

  15. 拆下将高压电池仓盖板固定到高压电池的螺栓(18 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E10
    • 高压电池仓 1/4 英寸钻头外五角梅花磁性套筒
  16. 继续此程序前,请佩戴高压绝缘手套、皮质外手套和护目镜。

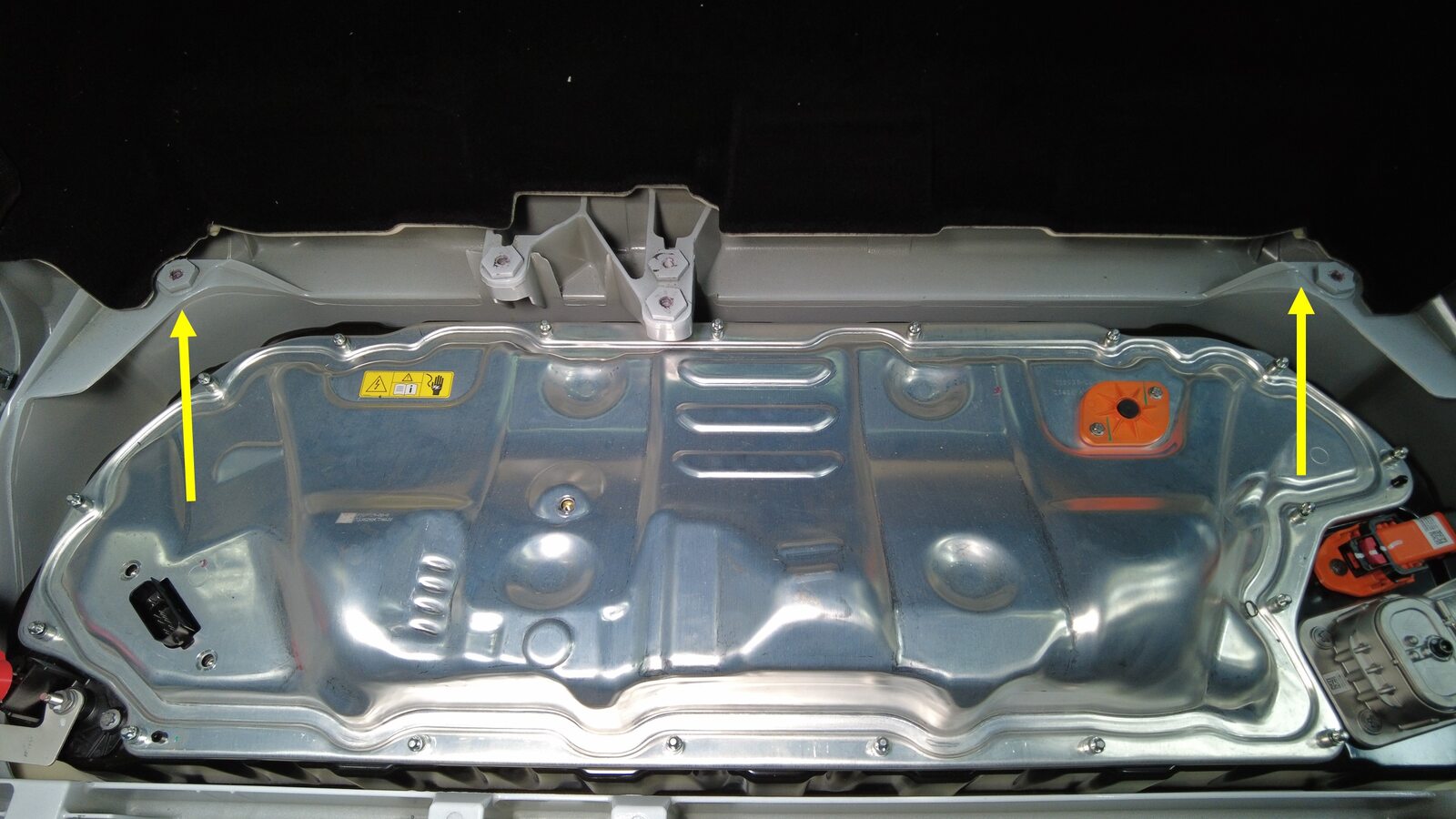

  17. 将高压电池仓盖板从车辆上拆下。

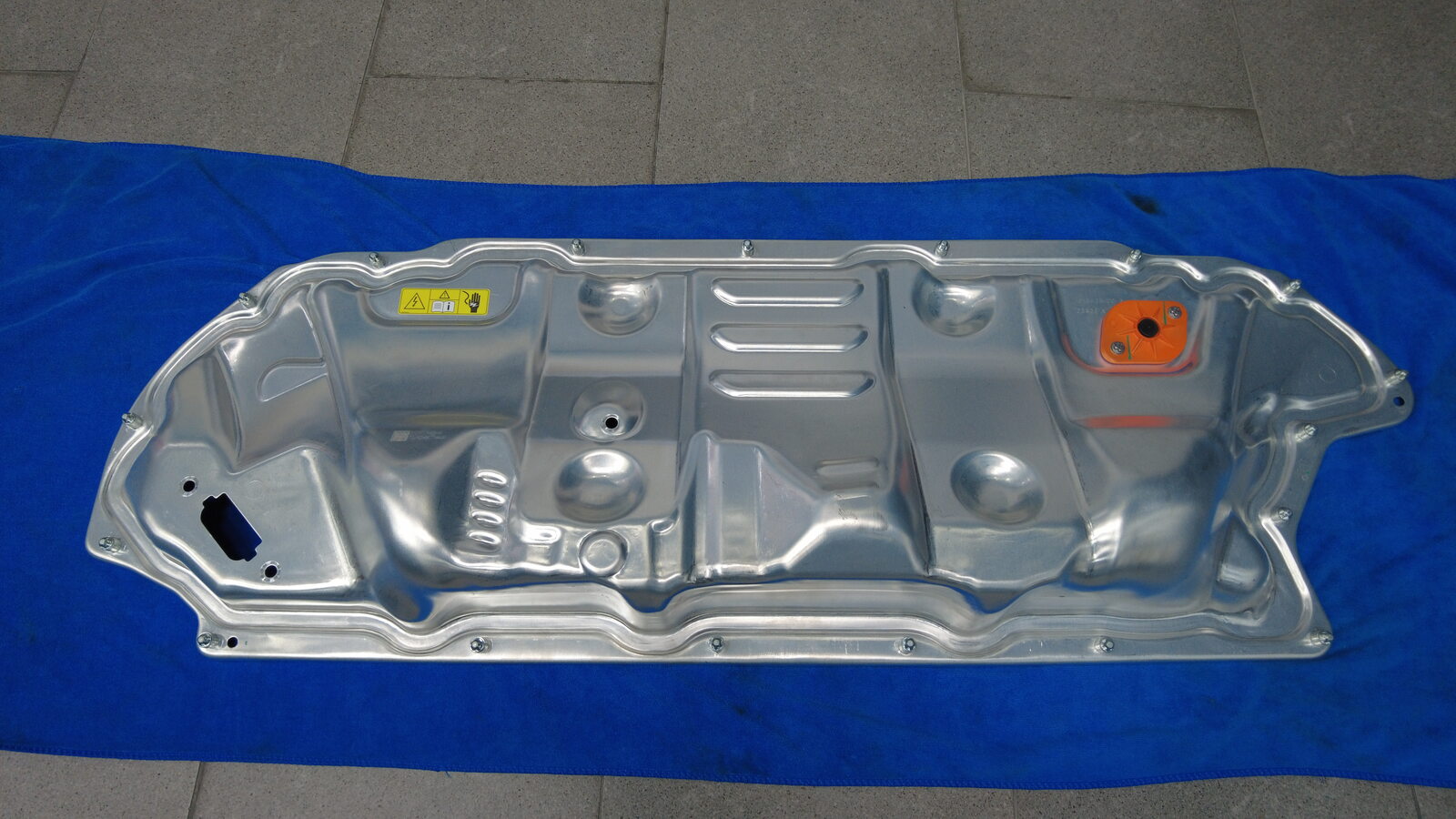

  18. 目视检查高压电池仓盖板垫片与高压电池接合面是否存在裂痕、切口、凹陷、磨损或任何影响密封性的破损。
    Informational PurposesAn informational icon, calling your attention
    如果垫片严重损坏,请更换高压电池仓盖板。如果出现可能影响密封性的破损(包括涂漆),请按照要求执行高压电池仓漏气测试。

安装

  1. 使用异丙醇 (IPA) 湿巾清洁高压电池仓盖板垫片表面,以及高压电池的接合面。
  2. 将高压电池仓盖板放置到高压电池上。
  3. 脱下高压绝缘手套。
  4. 安装将高压电池仓盖板固定到高压电池的螺栓(18 个)。
    8 Nm (5.9 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用非磁性 E10 外五角梅花套筒。磁性套筒无法完全夹紧,可能会损坏螺栓头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E10
    • 高压电池仓 1/4 英寸钻头外五角梅花磁性套筒
  5. 安装将高压电池仓盖板固定到高压控制器的螺栓(3 个)。
    5 Nm (3.7 lbs-ft) + 30 degrees
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • M12 1/4 英寸六角螺丝刀套件
    • 外梅花套筒 E10
  6. 将功率转换系统电缆安装到 12V 输出直通件上。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 无绳棘轮/冲击钻
    • 12 毫米深套筒
  7. 将 12V 正极输出盖板安装到功率转换系统电缆上。
  8. 将逻辑连接器盖从高压控制器连接器上拆下。
  9. 安装第二排座椅总成。请参阅第二排座椅( 5 座)- 60% ((拆卸和更换))
  10. 安装第二排座椅总成。请参阅第二排座椅( 5 座)- 40% ((拆卸和更换))
  11. 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  12. 连接低压电源。请参阅低压电源(断开和连接)
  13. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
  14. 将前排座椅移回原位。
  15. 将车辆驶离举升机。
  16. 升起所有四个车窗。
  17. 关闭所有四个车门。
