维修套件 - 超级歧管到止回阀 - 热泵 ((拆卸和安装))

校正代码 1840010402 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。

拆卸

  1. 设置空调机。
  2. 解锁车辆网关。请参阅网关(解锁)
  3. 在触摸屏上,点击维护模式下的 "wrench"(位于触摸屏 UI 界面底部),再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run,然后等待例行程序完成。
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  5. 断开低压电池。请参阅低压电源(断开和连接)
  6. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  7. 回收空调制冷剂。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行以下步骤前,确保空调系统中无压力。否则,可能会造成部件损坏和/或人身伤害。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
  8. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  9. 将超级歧管至压缩机空调管路从超级歧管上拆下,然后将其置于一旁。
    Informational PurposesAn informational icon, calling your attention
    小心放置管路,避免机油滴出。
  10. 松开锁片,然后断开高压和温度传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  11. 松开锁片,然后断开再循环膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  12. 松开锁片,然后断开液冷冷凝器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  13. 松开锁片,然后断开液冷冷凝器切断阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  14. 松开锁片,然后断开驾驶室右侧冷凝器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  15. 松开锁片,然后断开高压和温度过冷式膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  16. 松开锁片,然后断开驾驶室左侧冷凝器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  17. 松开锁片,然后断开冷却器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  18. 松开锁片,然后断开蒸发器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  19. 将超级歧管上的温度系统线束移至一旁。

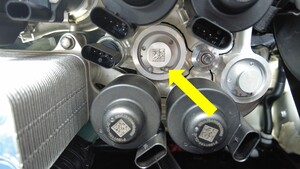

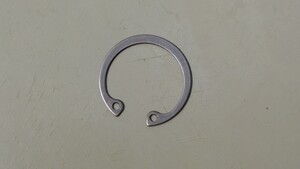

  20. 拆下并弃用超级歧管上的驾驶室冷凝器止回阀卡环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必全程佩戴面罩,以防异物飞出。

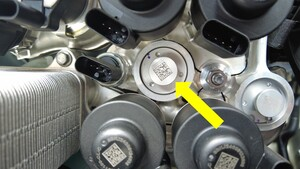

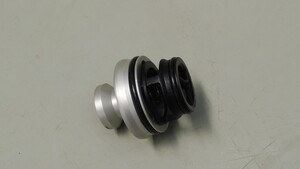

  21. 将驾驶室冷凝器止回阀从超级歧管上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果拆卸期间止回阀与铝盖分离,请勿使用金属工具。金属工具可能会刮伤超级歧管外壳,从而导致内部损坏。请用手指或在 90 度起子上缠绕电工胶带。

安装

  1. 使用适当的机油润滑驾驶室冷凝器止回阀上的 O 型环。请参阅液体和容量了解空调机油规格。然后将驾驶室冷凝器止回阀安装到超级歧管上。
  2. 将一个新的驾驶室冷凝器止回阀卡环安装到超级歧管上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必全程佩戴面罩,以防异物飞出。
    Informational PurposesAn informational icon, calling your attention
    确认卡环已正确置于超级歧管上的凹槽内部。
  3. 将温度系统线束重新排布至超级歧管。
  4. 连接蒸发器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  5. 连接冷却器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  6. 连接驾驶室左侧冷凝器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  7. 连接高压和温度过冷式膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  8. 连接驾驶室右侧冷凝器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  9. 连接液冷冷凝器切断阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  10. 连接液冷冷凝器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  11. 连接再循环膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  12. 连接高压和温度传感器电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  13. 在超级歧管至压缩机空调管路的超级歧管侧安装新密封垫圈,然后用少量的适当空调机油润滑垫圈。请参阅液体和容量了解空调机油规格。
  14. 将超级歧管至压缩机空调管路放置到超级歧管上,然后手动拧紧将空调管路固定到超级歧管的螺栓。
  15. 紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  16. 执行真空泄漏测试、机油加注,以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
  17. 连接低压电池。请参阅低压电源(断开和连接)
  18. 解锁车辆网关。请参阅网关(解锁)
  19. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run,例行程序完成后立即关闭页面。
  20. 退出“维护模式”。请参阅维护模式
  21. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  22. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
