衣帽钩和地图灯 - 左 ((拆卸和更换))

校正代码 1520010102 FRT 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格衣帽钩和地图灯 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
衣帽钩螺钉
2.5 Nm (1.8 lbs-ft)
  • 2 英寸加长件
  • T25 梅花批头
  • 棘轮/扭矩扳手
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
重复使用
将左前顶篷固定到车身系带的螺钉
2 Nm (1.5 lbs-ft)
  • T30 梅花批头
  • 棘轮/扭矩扳手
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
重复使用
将左衣帽钩和地图灯总成固定到车辆的螺钉(7 个)
1 Nm (.7 lbs-ft)
  • 梅花 T20 批头
  • 棘轮/扭矩扳手
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
重复使用

拆卸

  1. 拆下 B 柱上饰板。请参阅B 柱上部饰板 - 左 ((拆卸和更换))

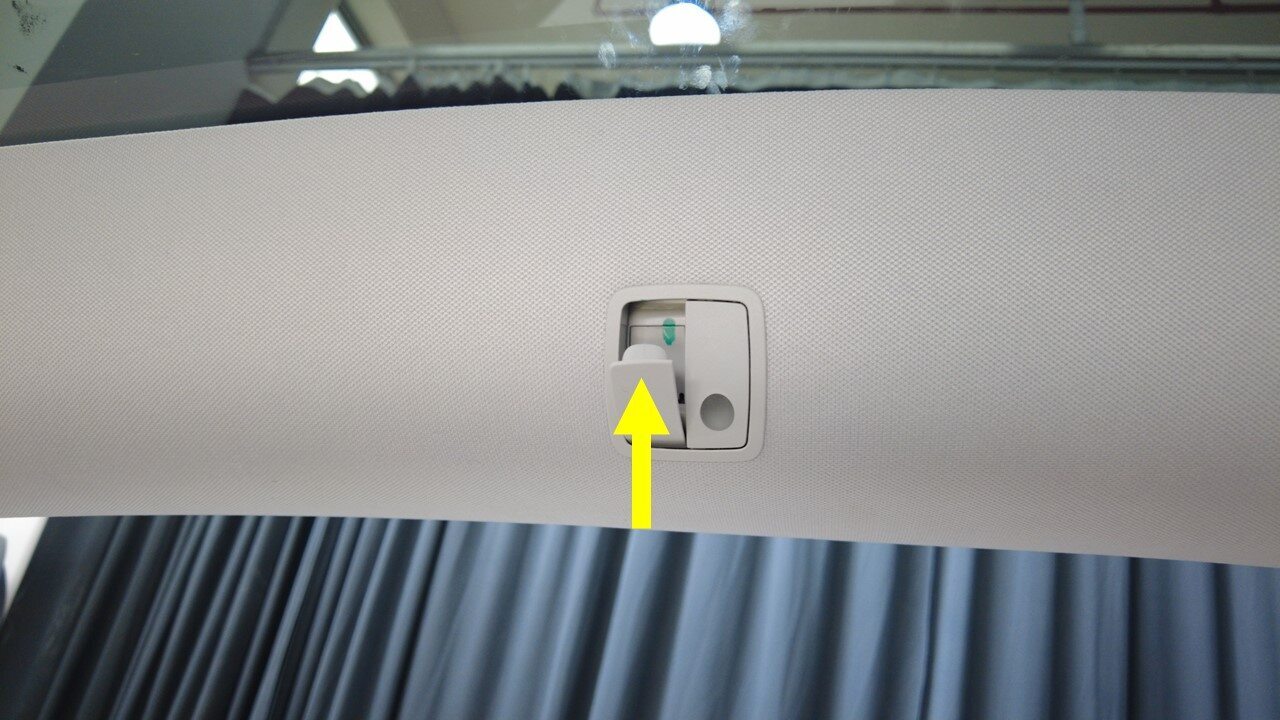

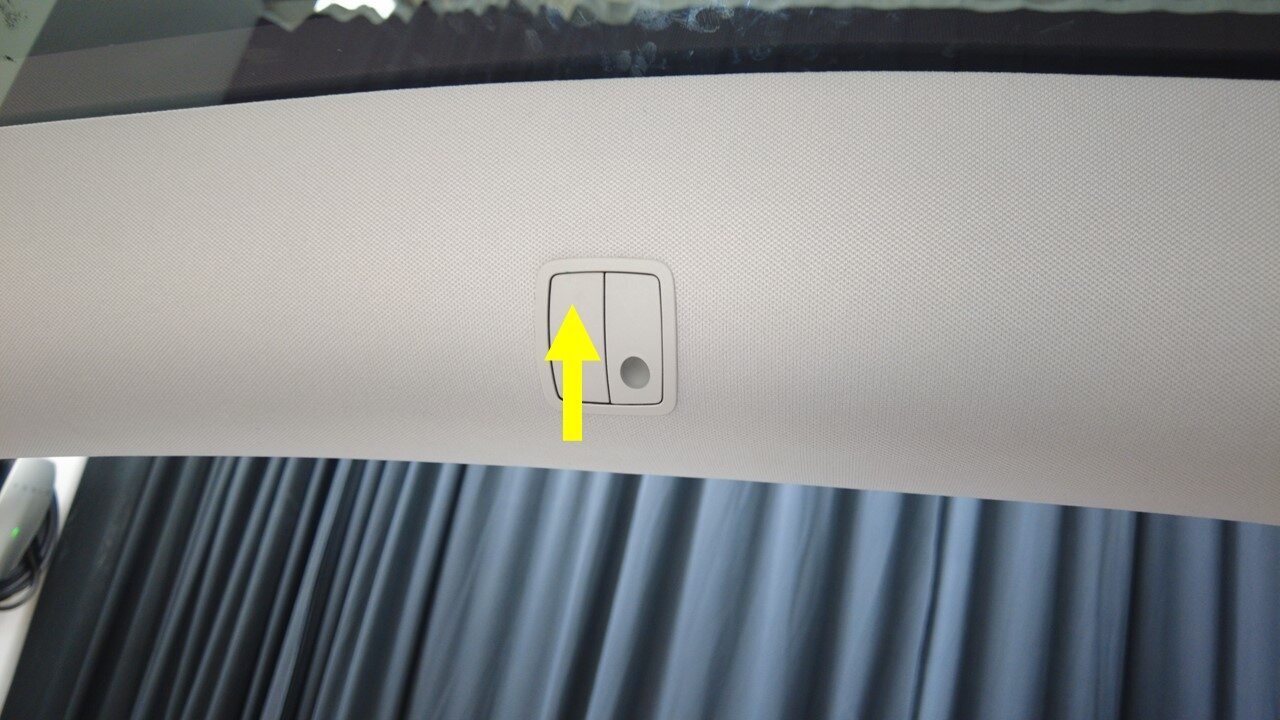

  2. 推开左侧衣帽钩。

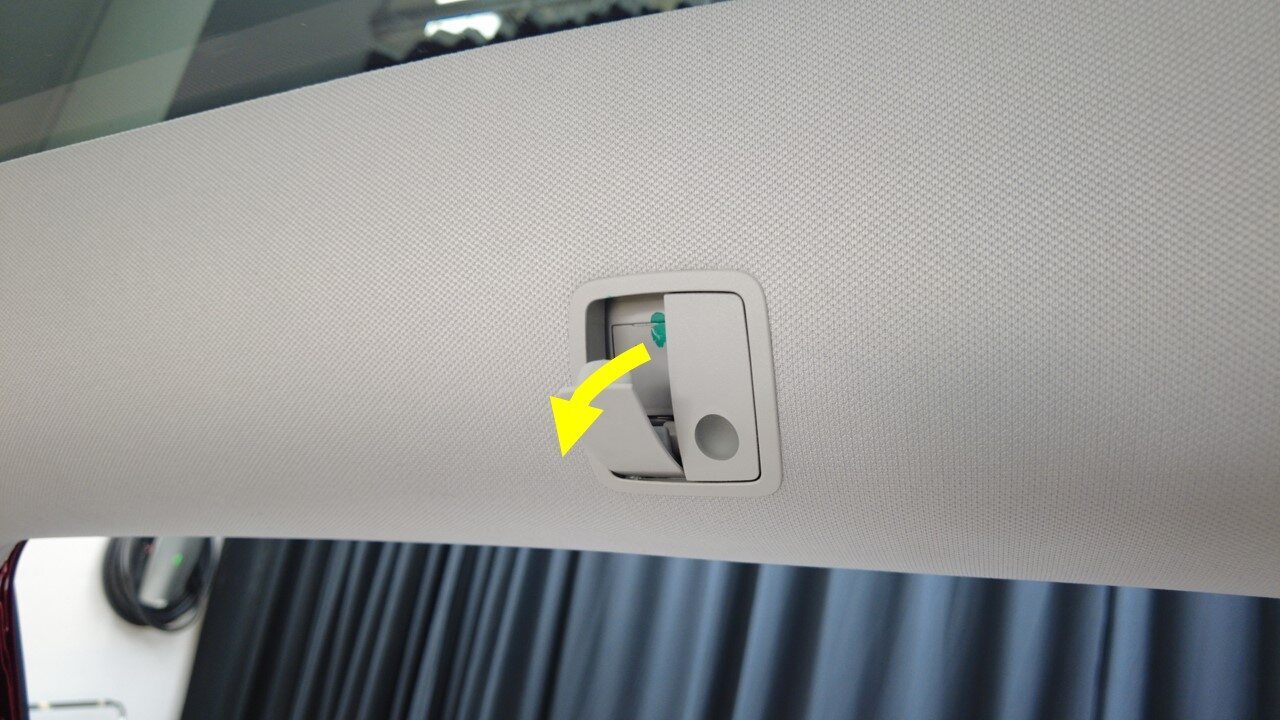

  3. 打开左侧衣帽钩螺钉罩。

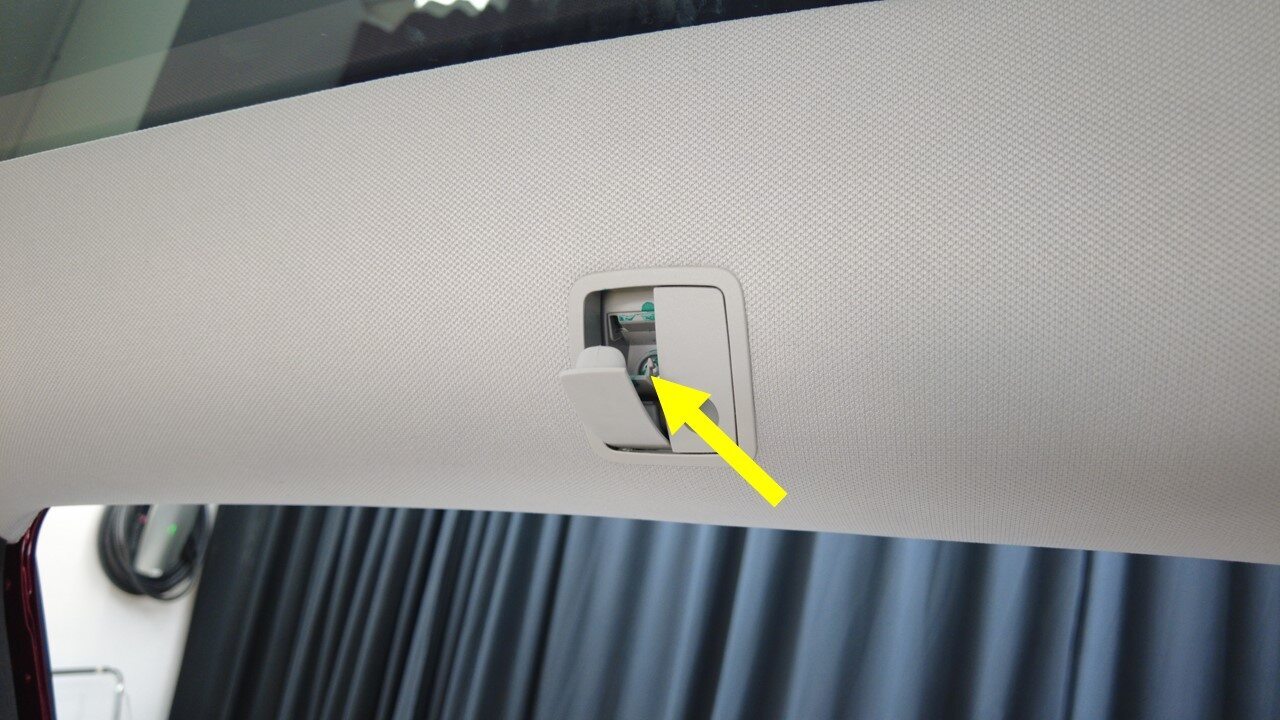

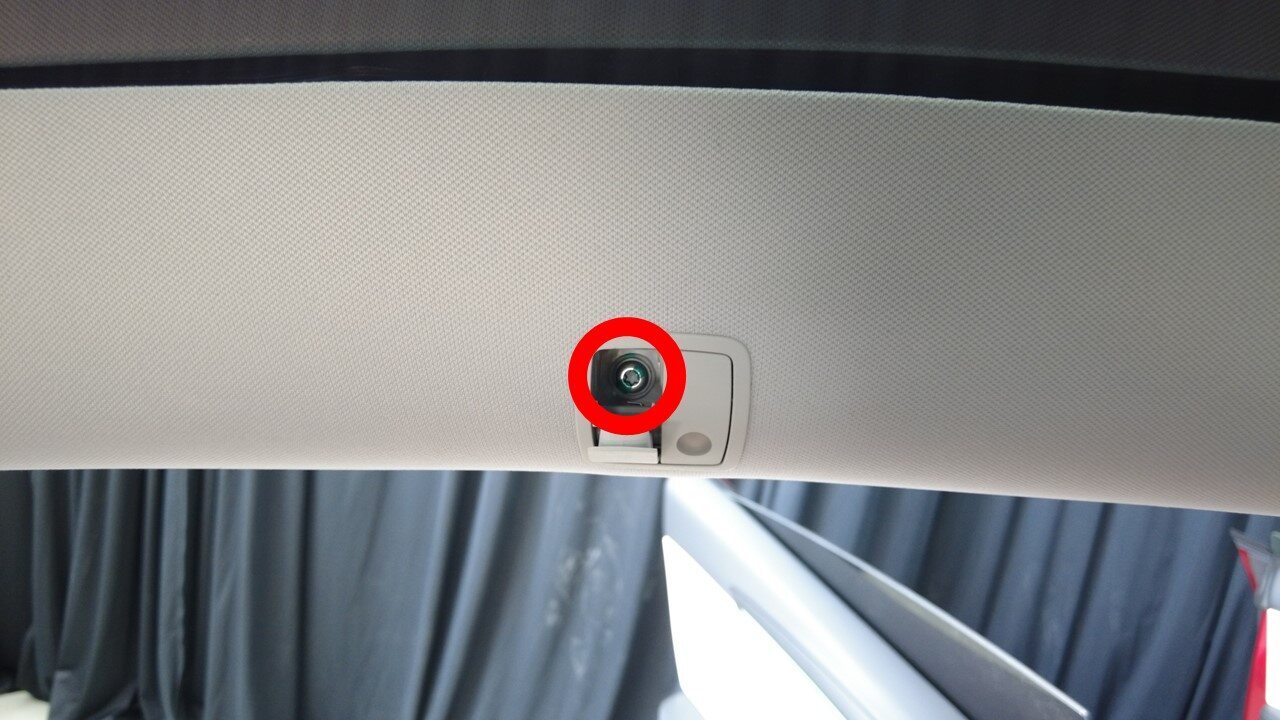

  4. 拆下左侧衣帽钩螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 2 英寸加长件
    • T25 梅花批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)

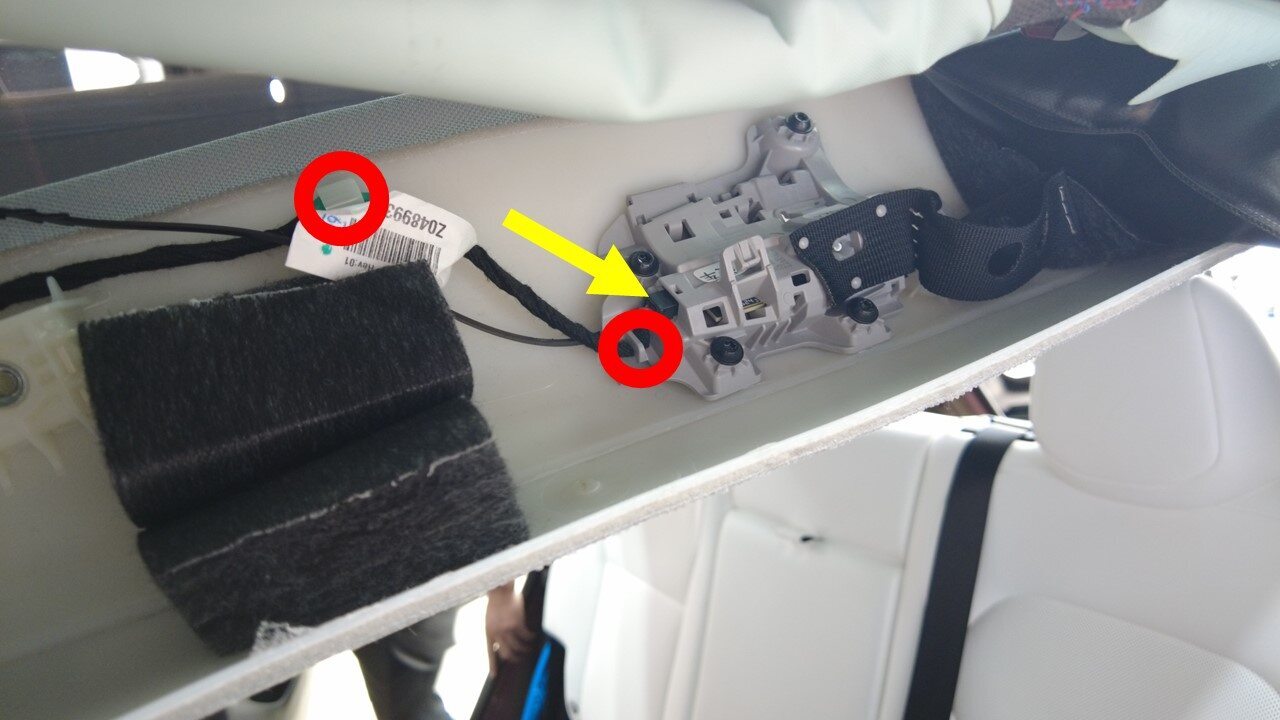

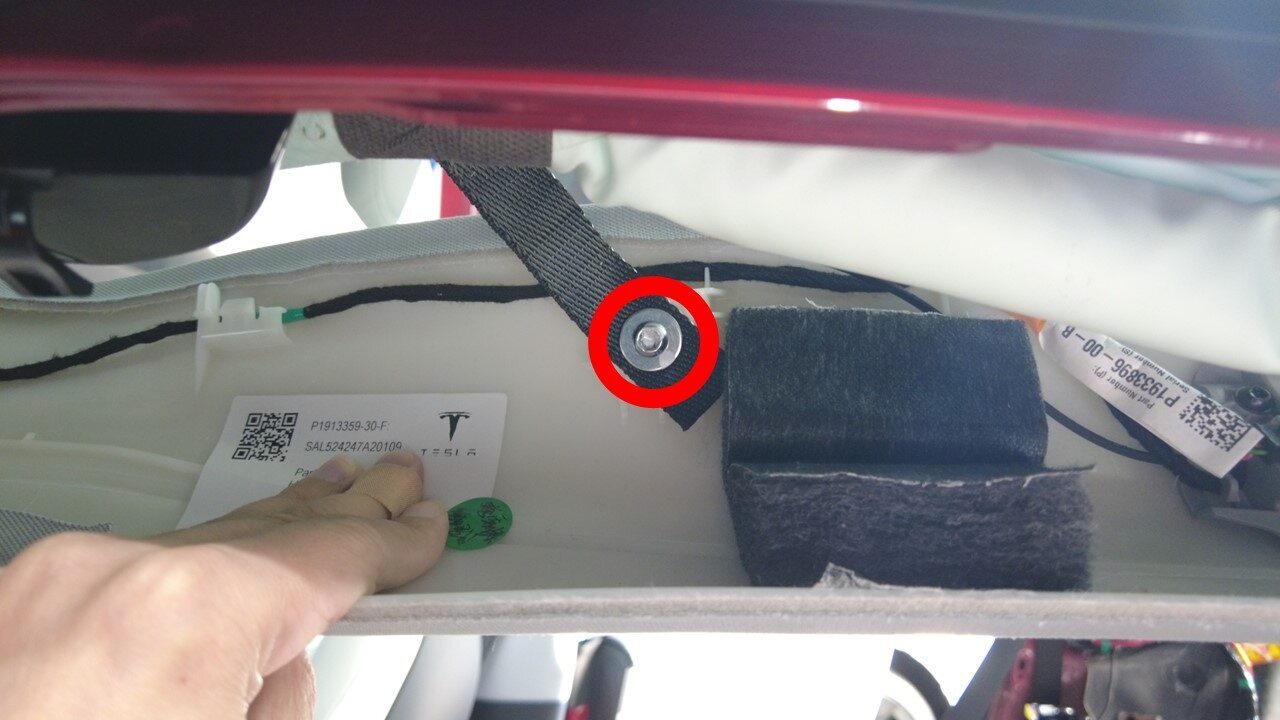

  5. 部分松开左侧顶篷,然后拆下将左前顶篷固定到车身系带的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)

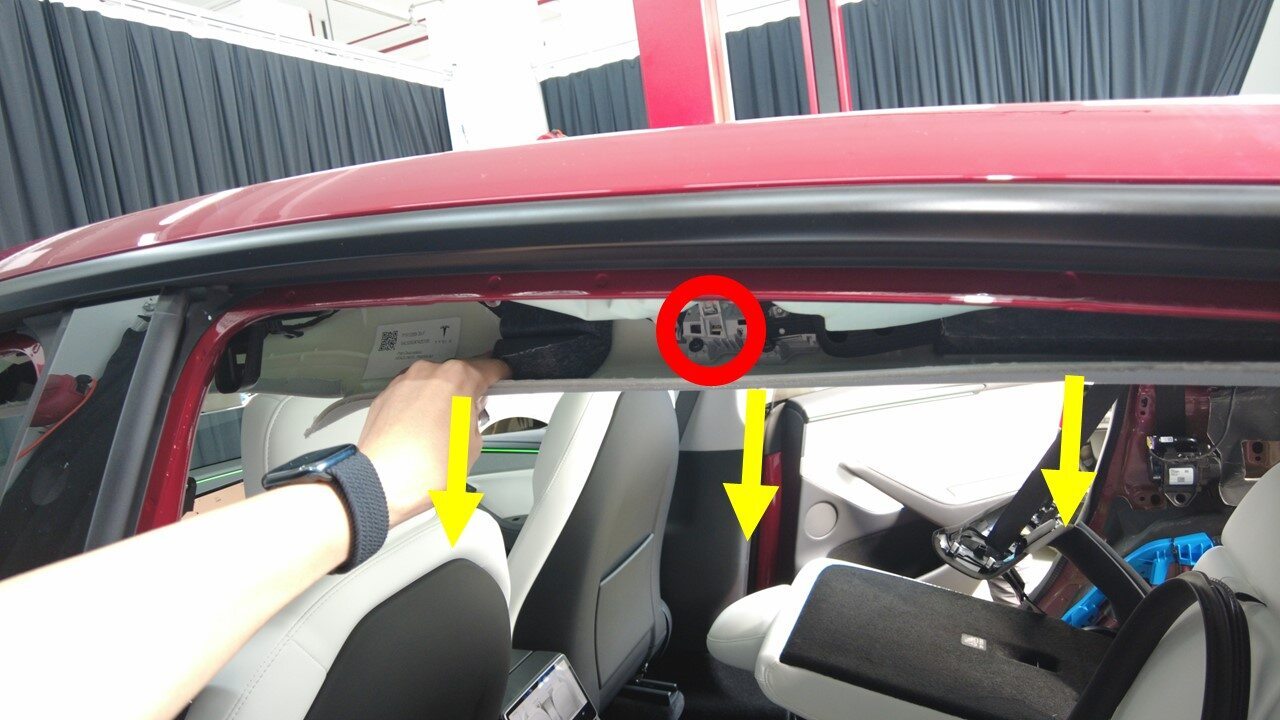

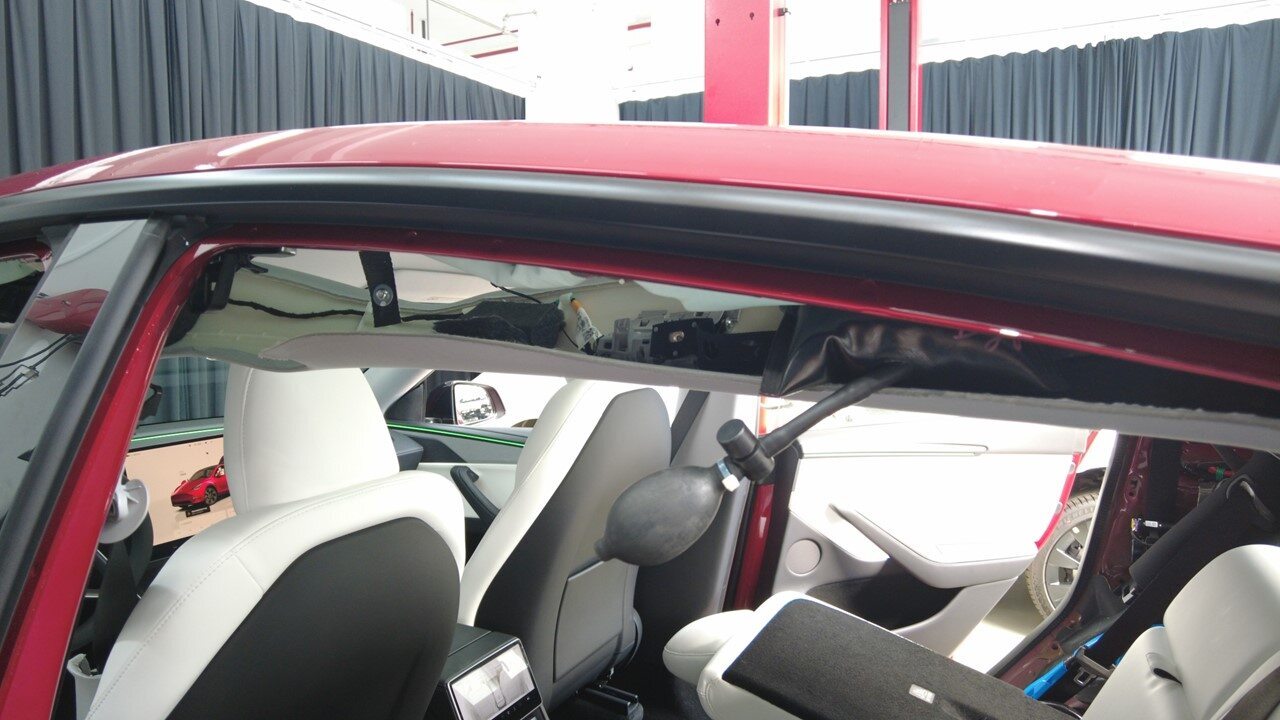

  6. 安装可充气袋,以撑起左侧顶篷。
    Informational PurposesAn informational icon, calling your attention
    注意请勿过高撑起。

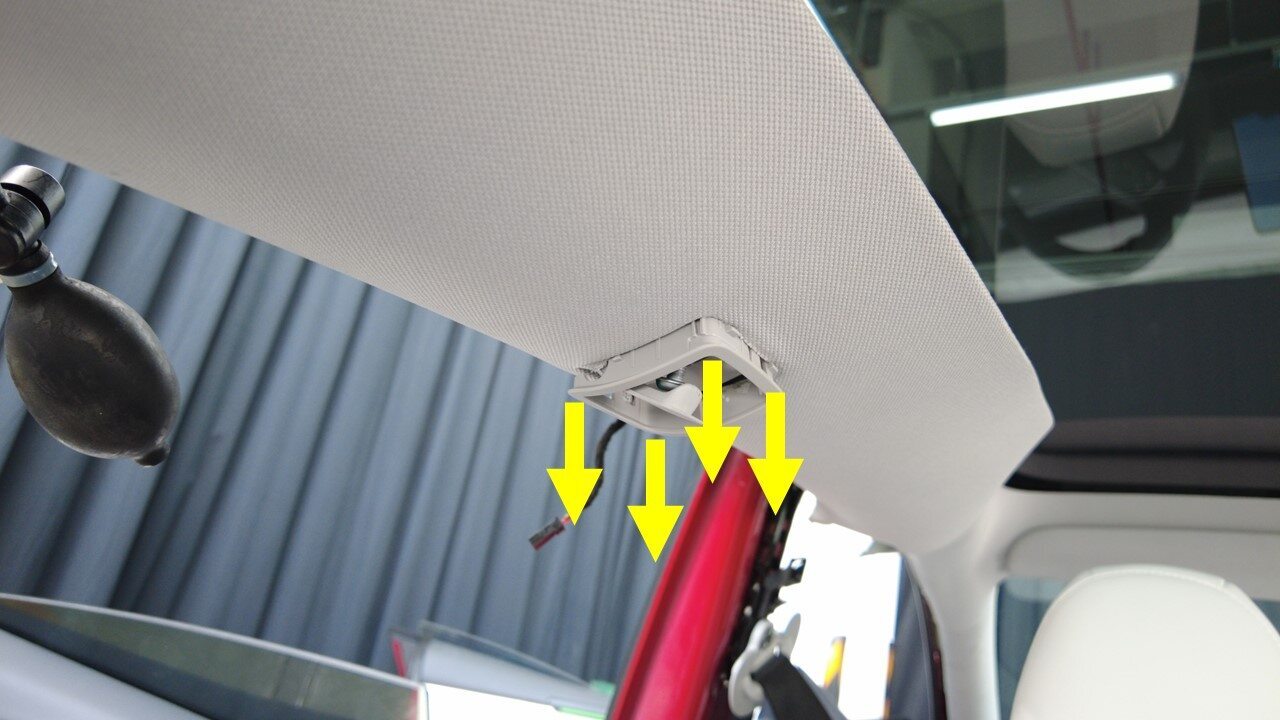

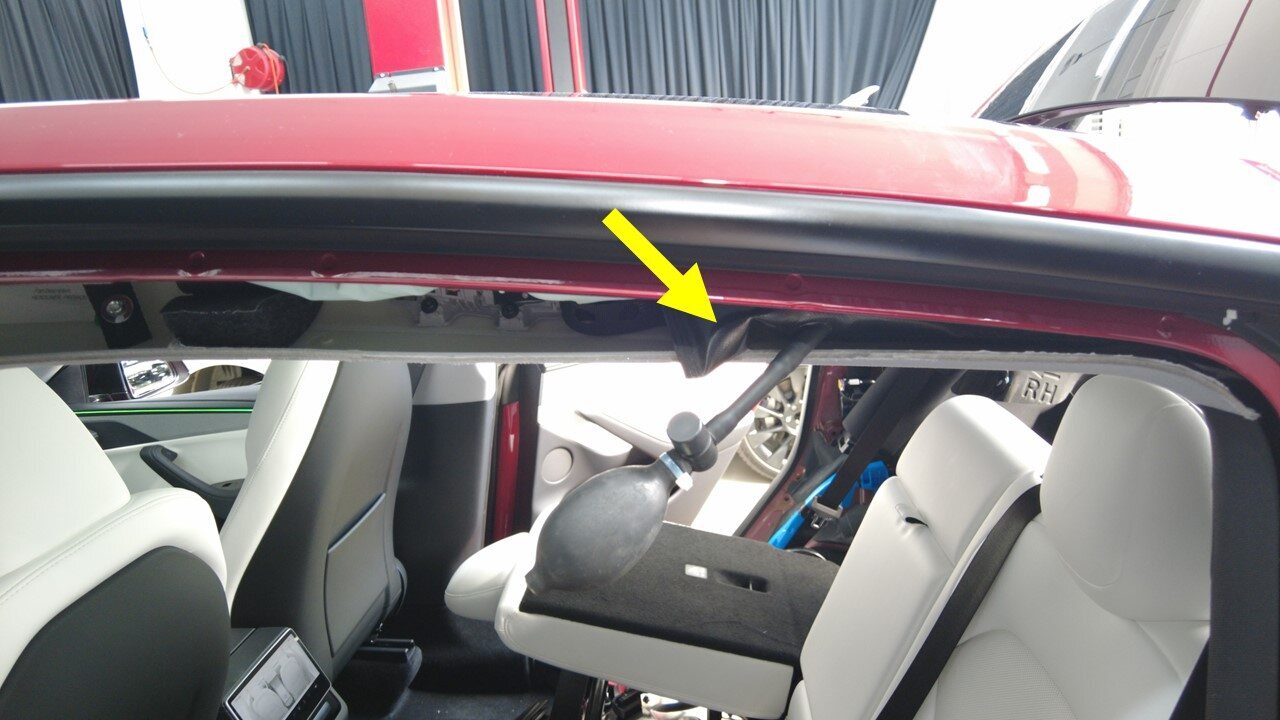

  7. 轻轻撬开锁片(3 个),将左侧衣帽钩边框从顶篷上松开。
  8. 松开电气线束夹(2 个),然后断开左后地图灯连接器。

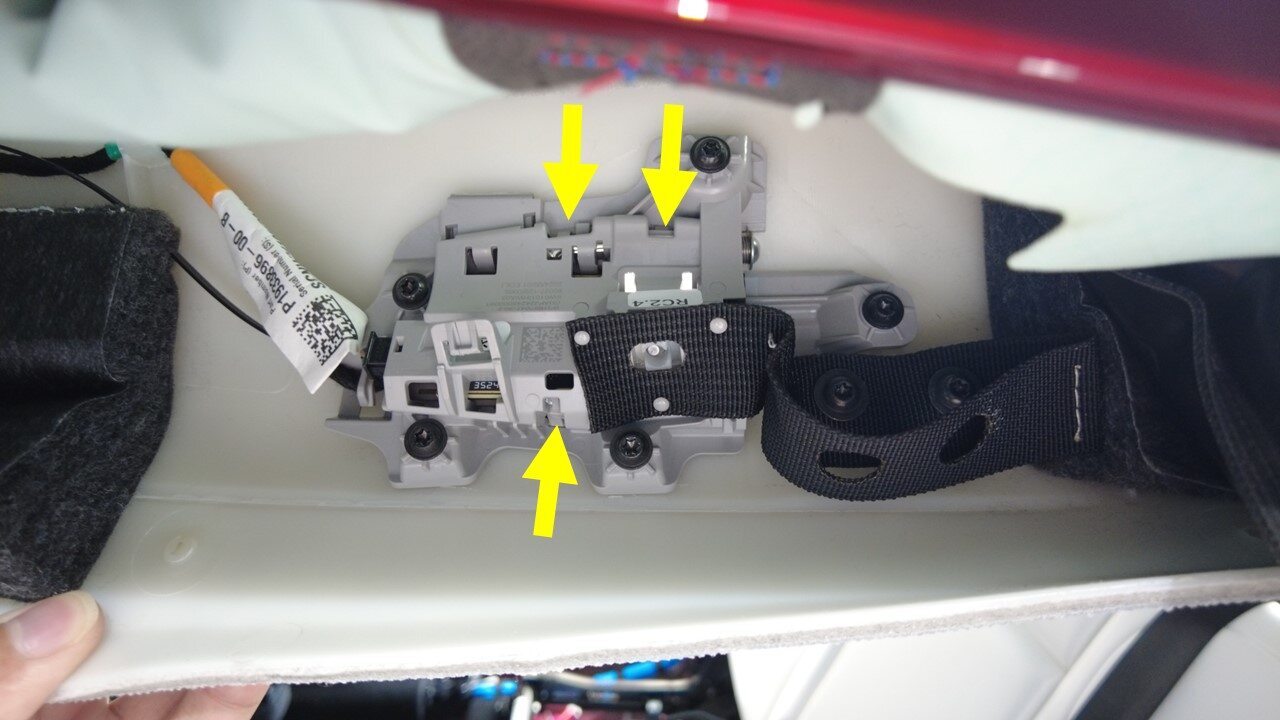

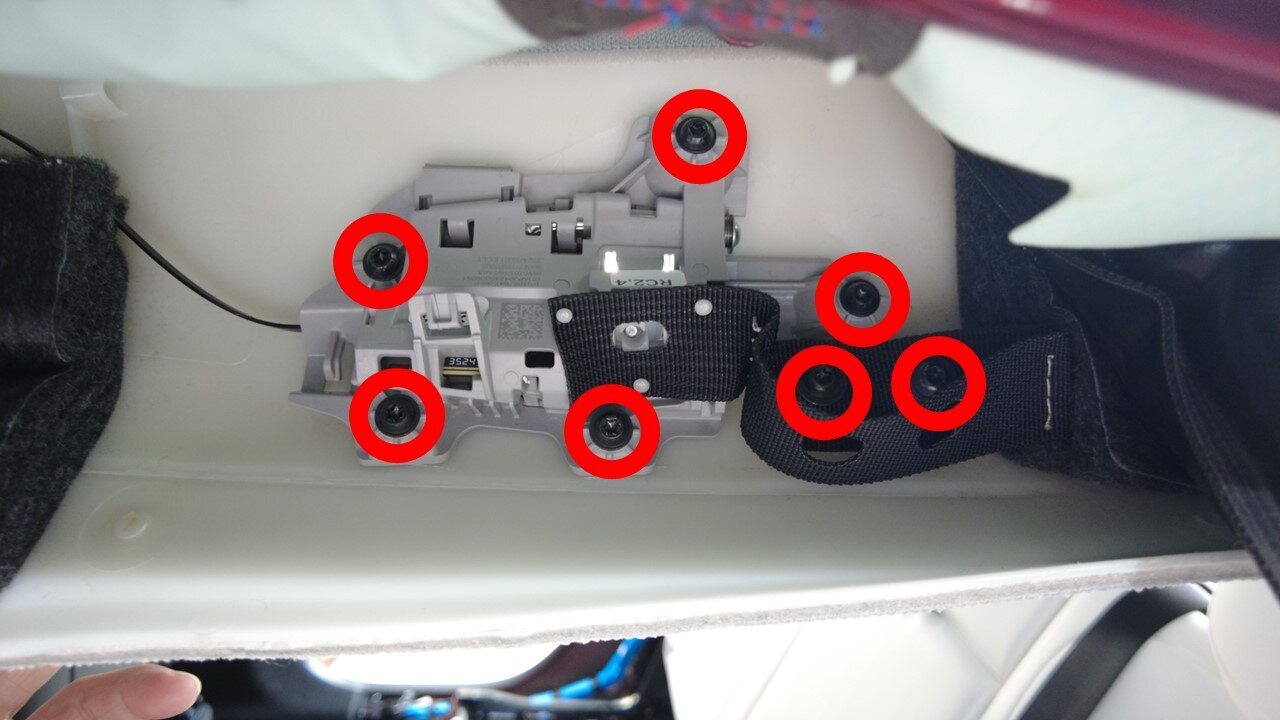

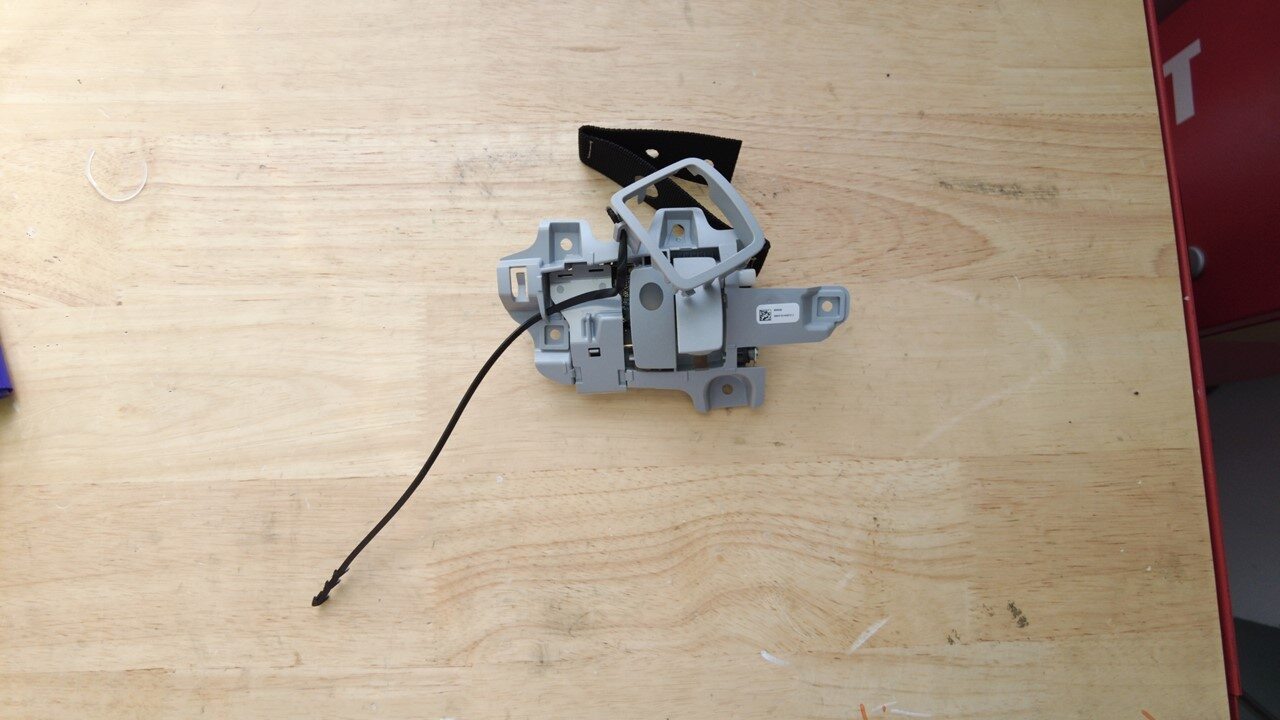

  9. 松开将左侧衣帽钩和地图灯总成固定到车辆的螺钉(7 个),然后转动衣帽钩边框,将总成从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)

安装

  1. 转动衣帽钩边框,将左侧衣帽钩和地图灯总成安装到车辆上,然后安装螺钉(7 个)。
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
  2. 连接左后地图灯连接器,然后安装电气线束夹(2 个)。
  3. 紧固锁片(3 个),将左侧衣帽钩边框固定到顶篷。
    Informational PurposesAn informational icon, calling your attention
    确认锁片安装正确。

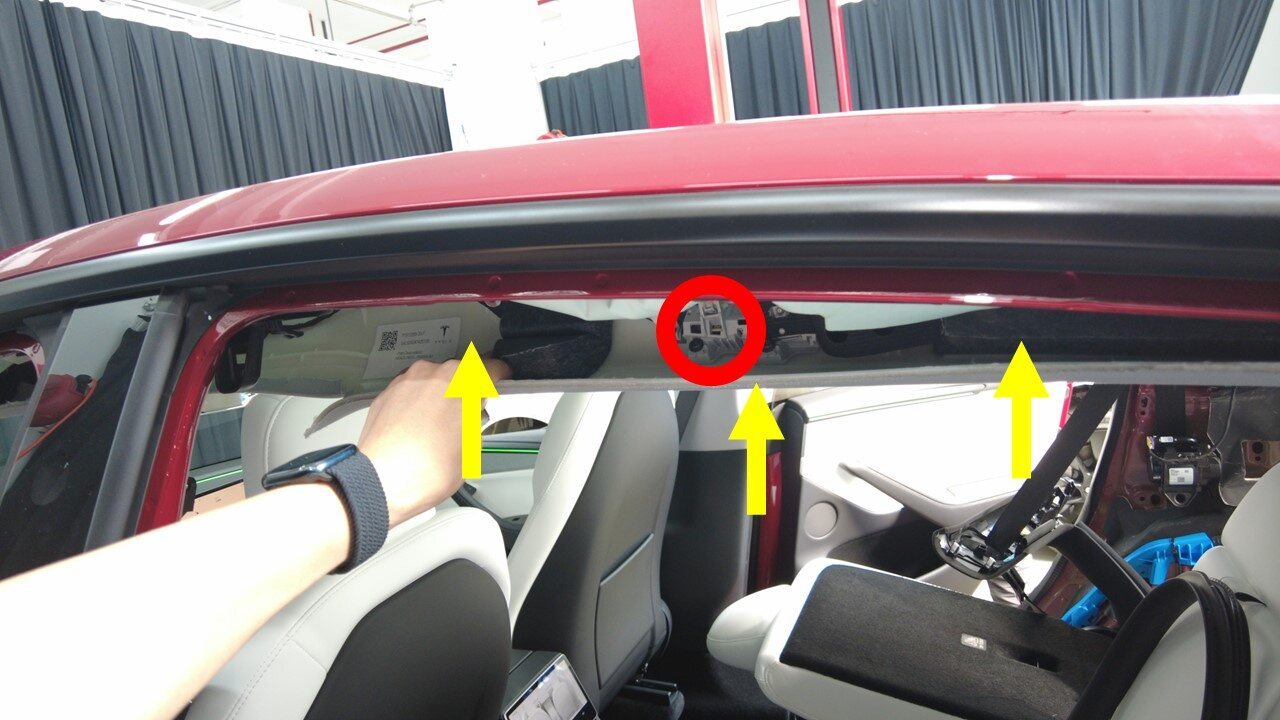

  4. 为充气袋放气,然后拆下充气袋。
  5. 安装将左前顶篷固定到车身系带的螺钉。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
  6. 安装左侧衣帽钩螺钉。
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 2 英寸加长件
    • T25 梅花批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)

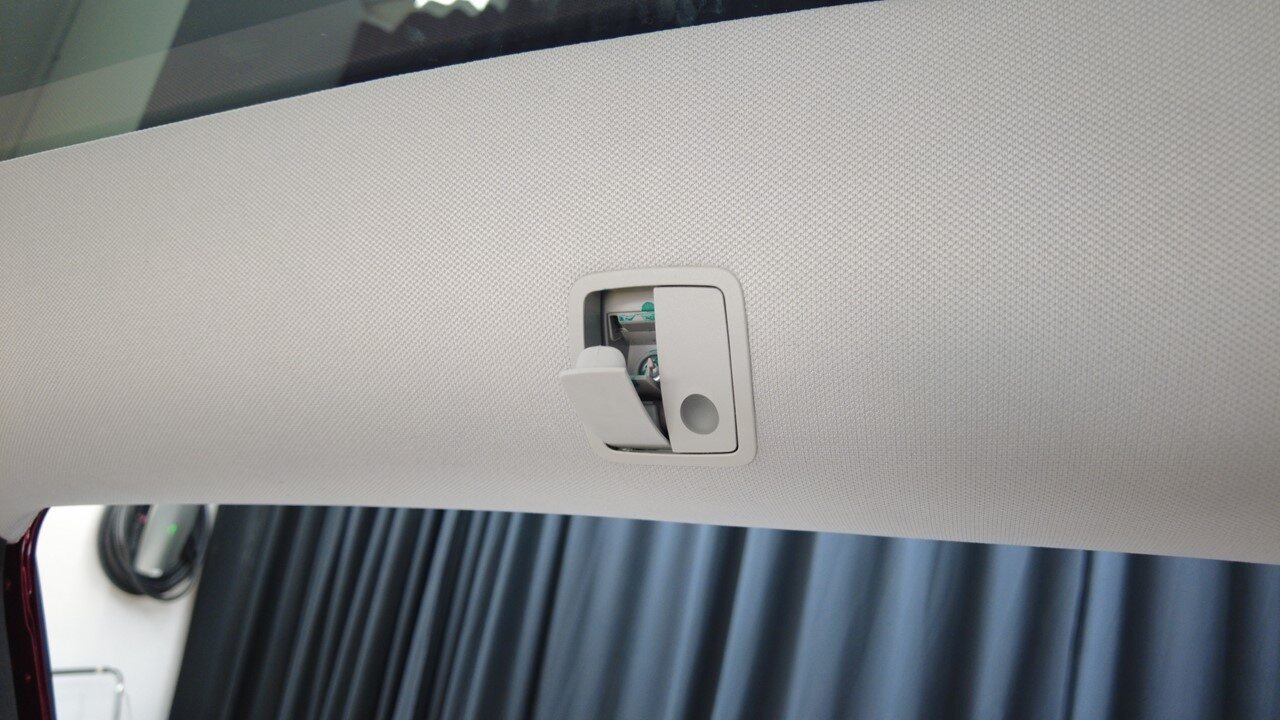

  7. 合上左侧衣帽钩螺钉罩。
  8. 合上左侧衣帽钩。
  9. 安装 B 柱上饰板。请参阅B 柱上部饰板 - 左 ((拆卸和更换))
