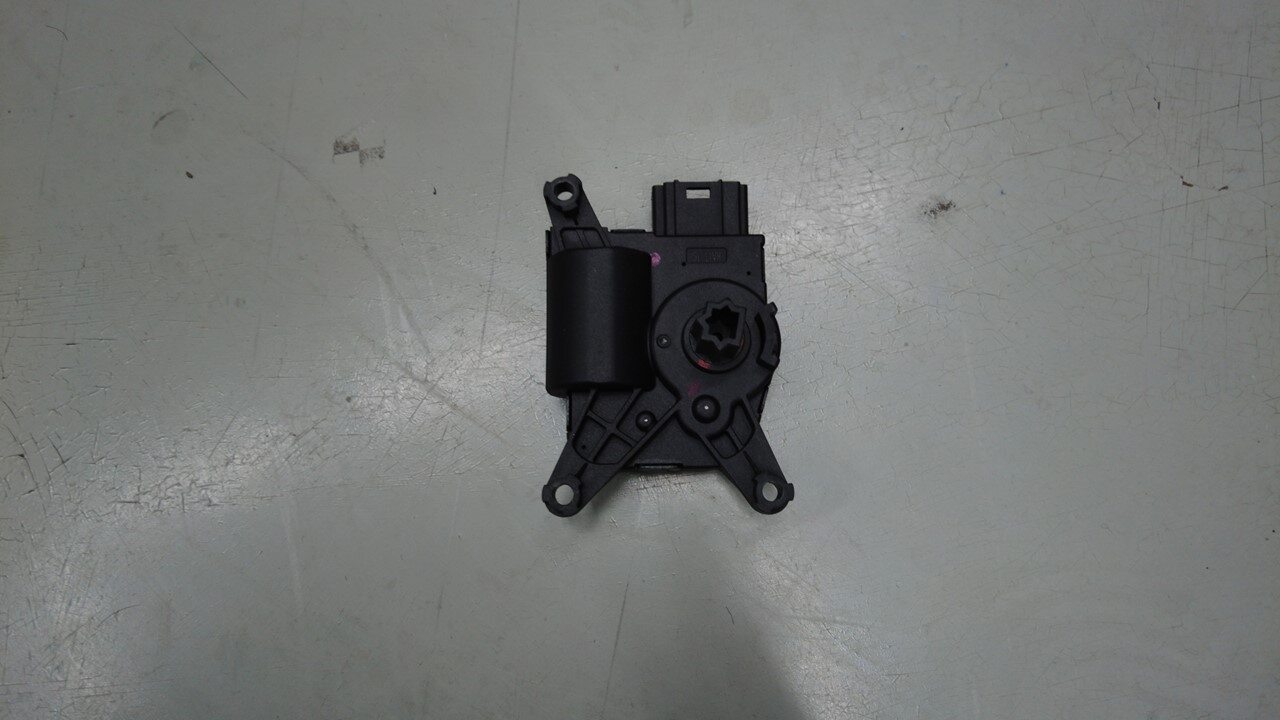

HVAC - 执行器 120 度 ((拆卸和安装))

校正代码 1810010501 FRT 2.46 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。

扭矩规格

表 1. 扭矩规格： HVAC - 执行器 120 度 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将进气传动装置固定到 HVAC 总成的螺钉（2 个）
1.25 Nm (.9 lbs-ft)
  • 6 毫米套筒
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下 HVAC 模块总成。请参阅HVAC 模块 ((拆卸和安装))。

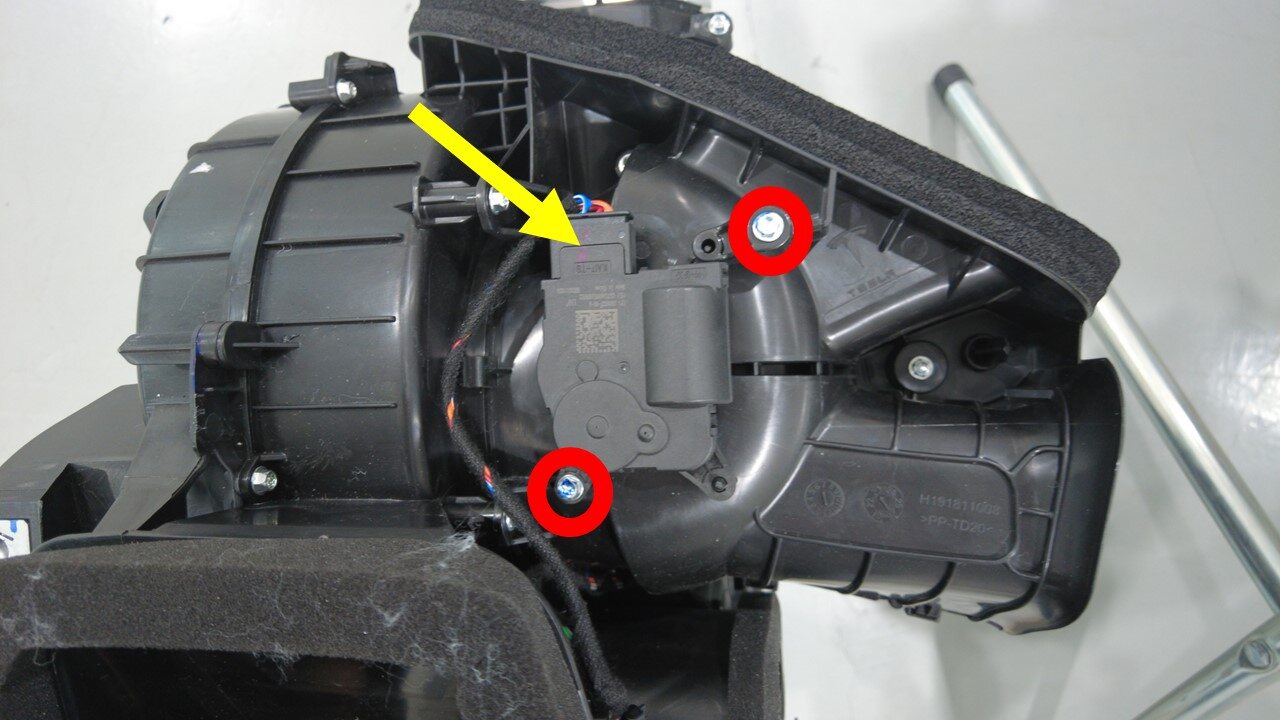

  2. 拆下将进气传动装置固定到 HVAC 总成的螺钉（2 个），然后断开连接器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 6 毫米套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

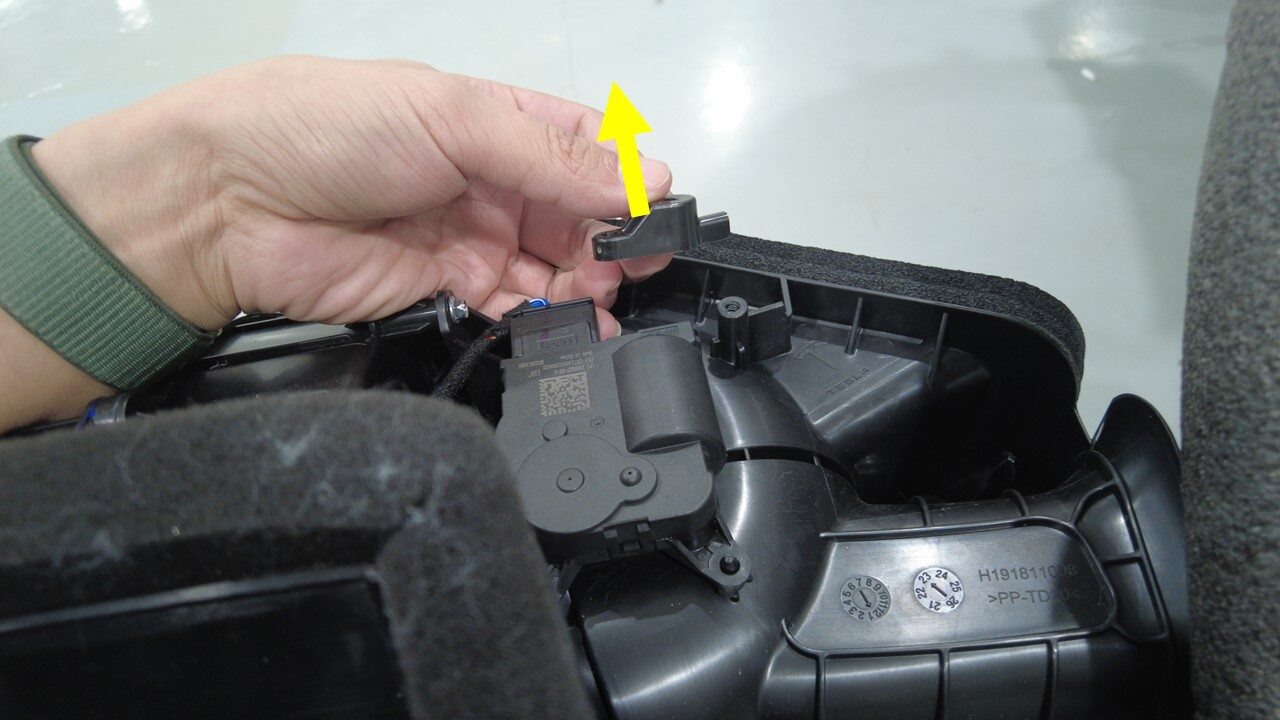

  3. 提起固定支架，然后将进气传动装置从 HVAC 总成上拆下。

安装

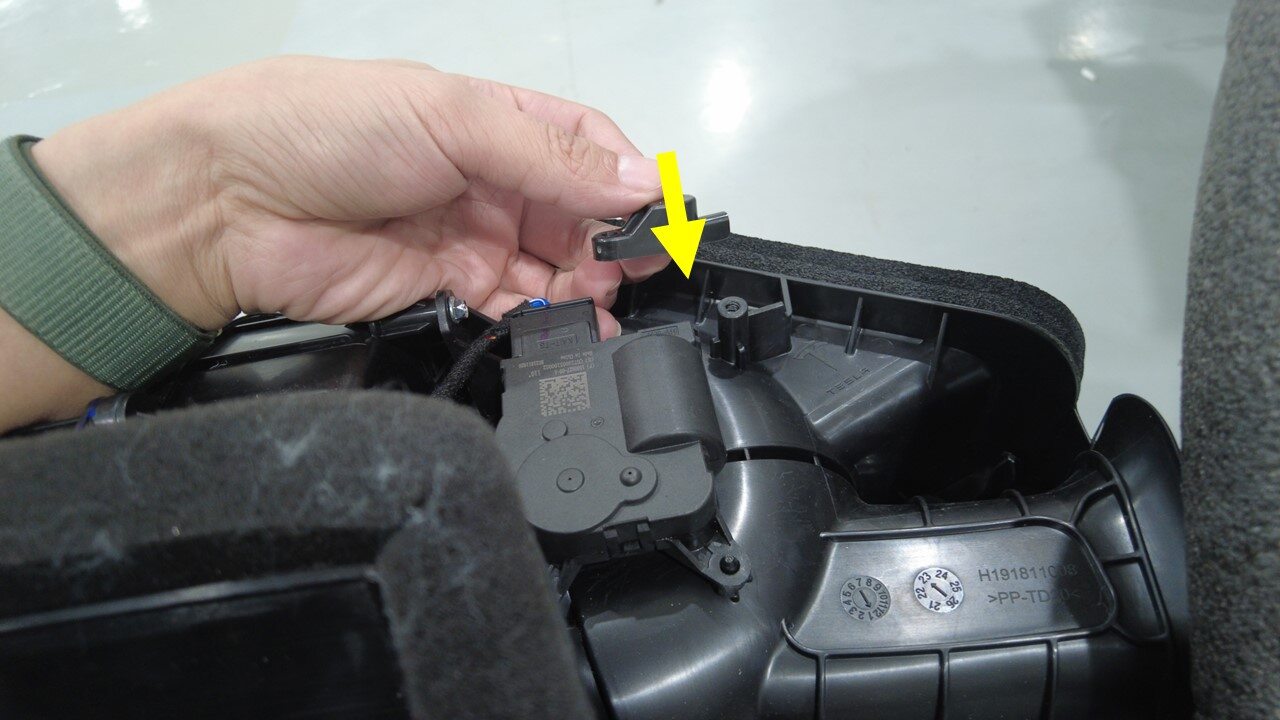

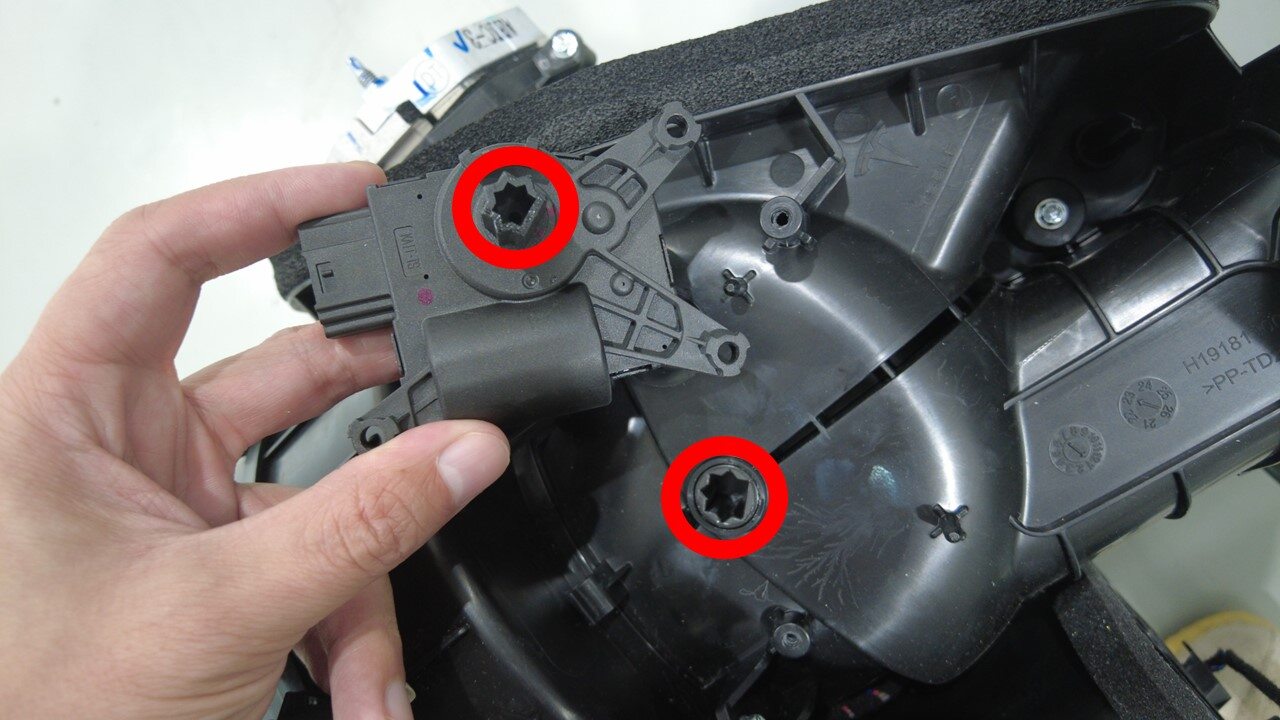

  1. 将进气传动装置轴对准 HVAC 总成上凹槽，然后安装固定支架。
  2. 连接连接器，然后安装将进气传动装置固定到 HVAC 总成的螺钉（2 个）。
    1.25 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 6 毫米套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装 HVAC 模块总成。请参阅HVAC 模块 ((拆卸和安装))。
