CCS2 - 充电接口（拆卸和更换）

校正代码 4401010302 FRT 0.55 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下充电接口总成。请参阅NACS - 充电接口（拆卸和更换）。

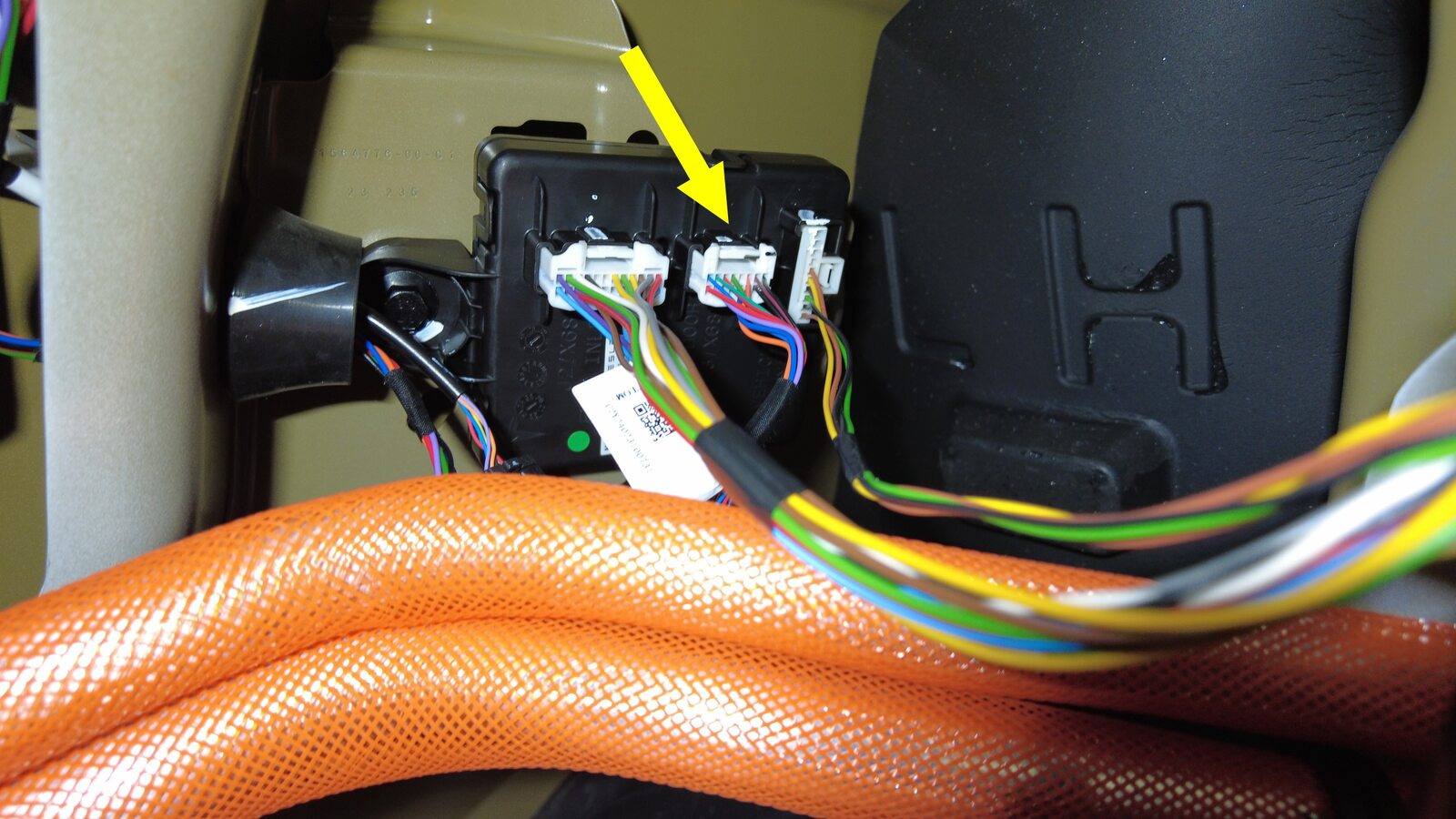

  2. 将充电接口线束从充电接口电子控制单元 (ECU) 上断开。

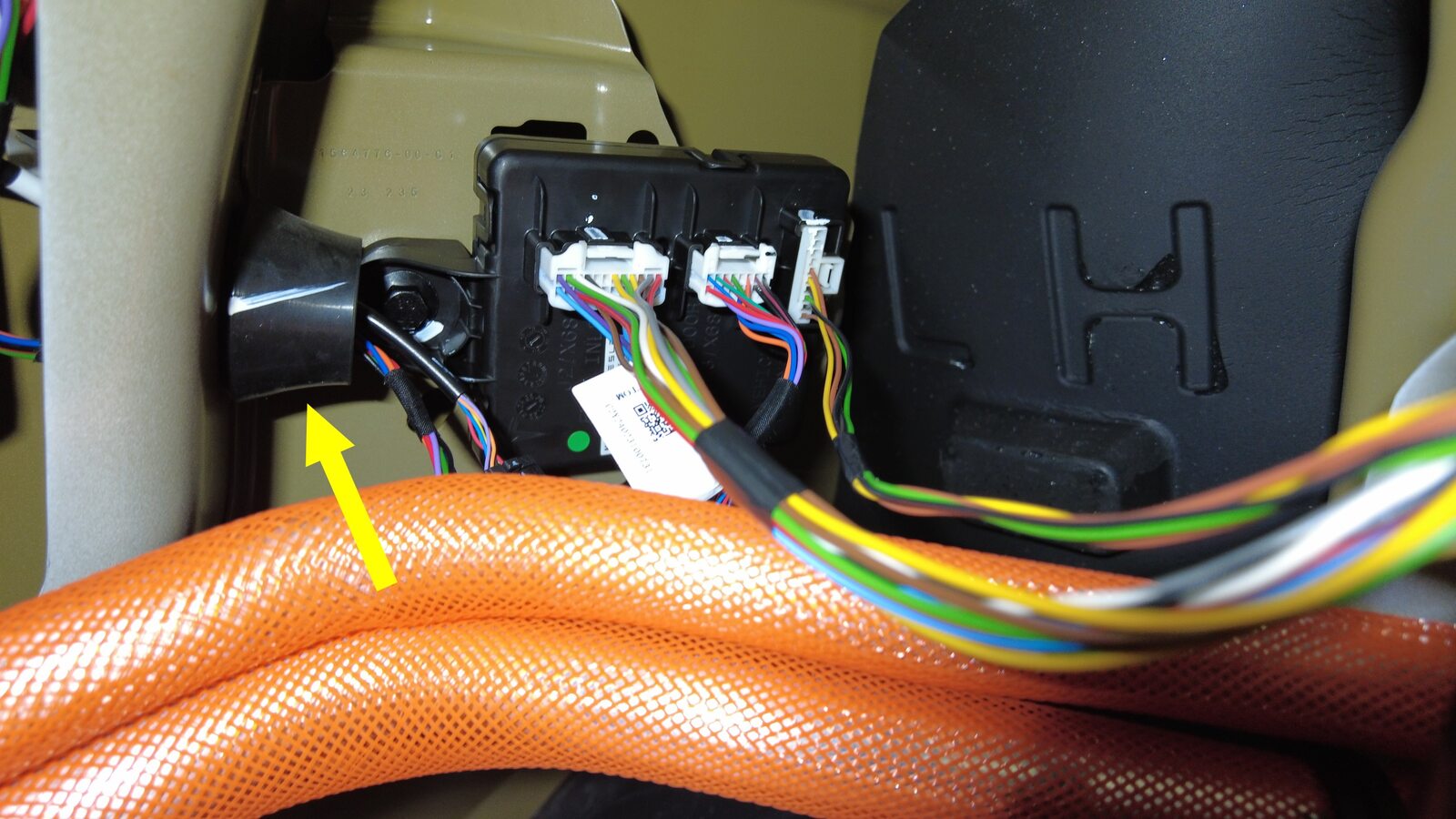

  3. 将充电接口盖板线束索环从车身上松开。

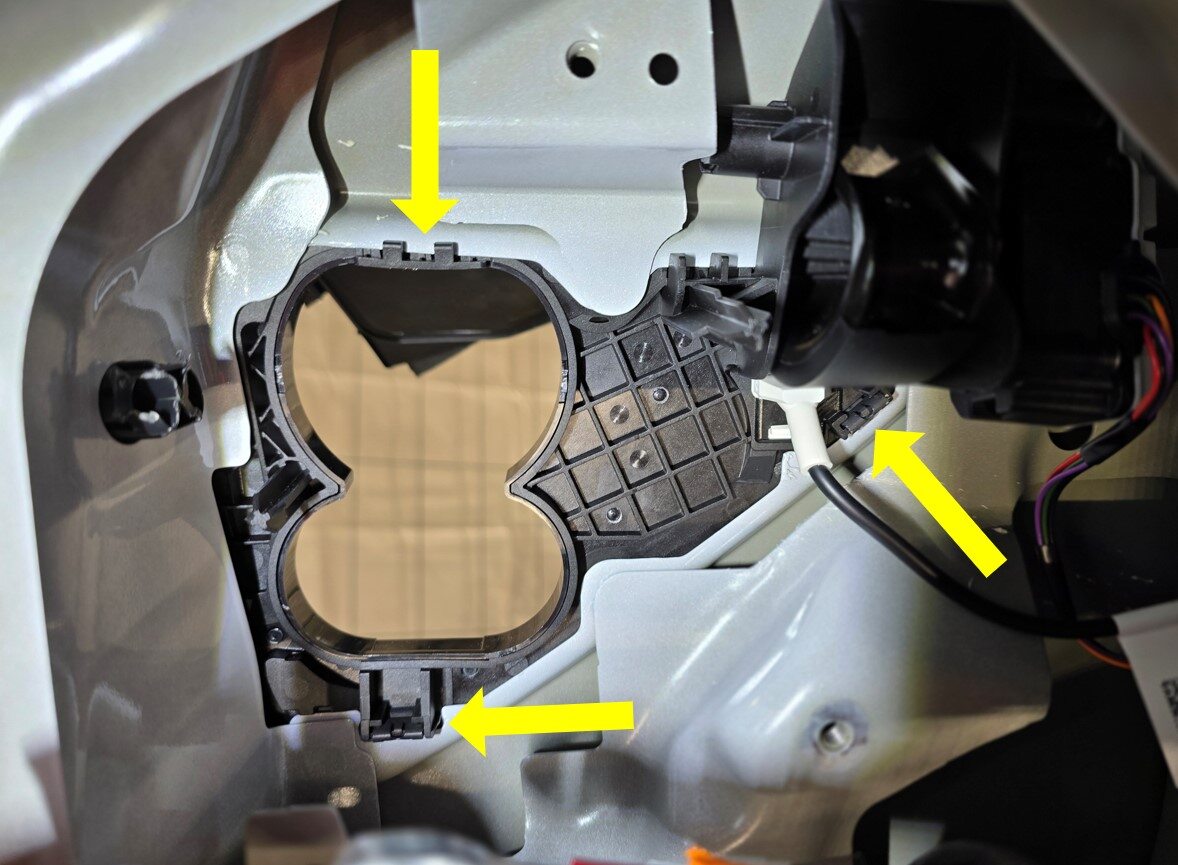

  4. 将用于固定充电接口盖板的下部卡子从车辆上松开。

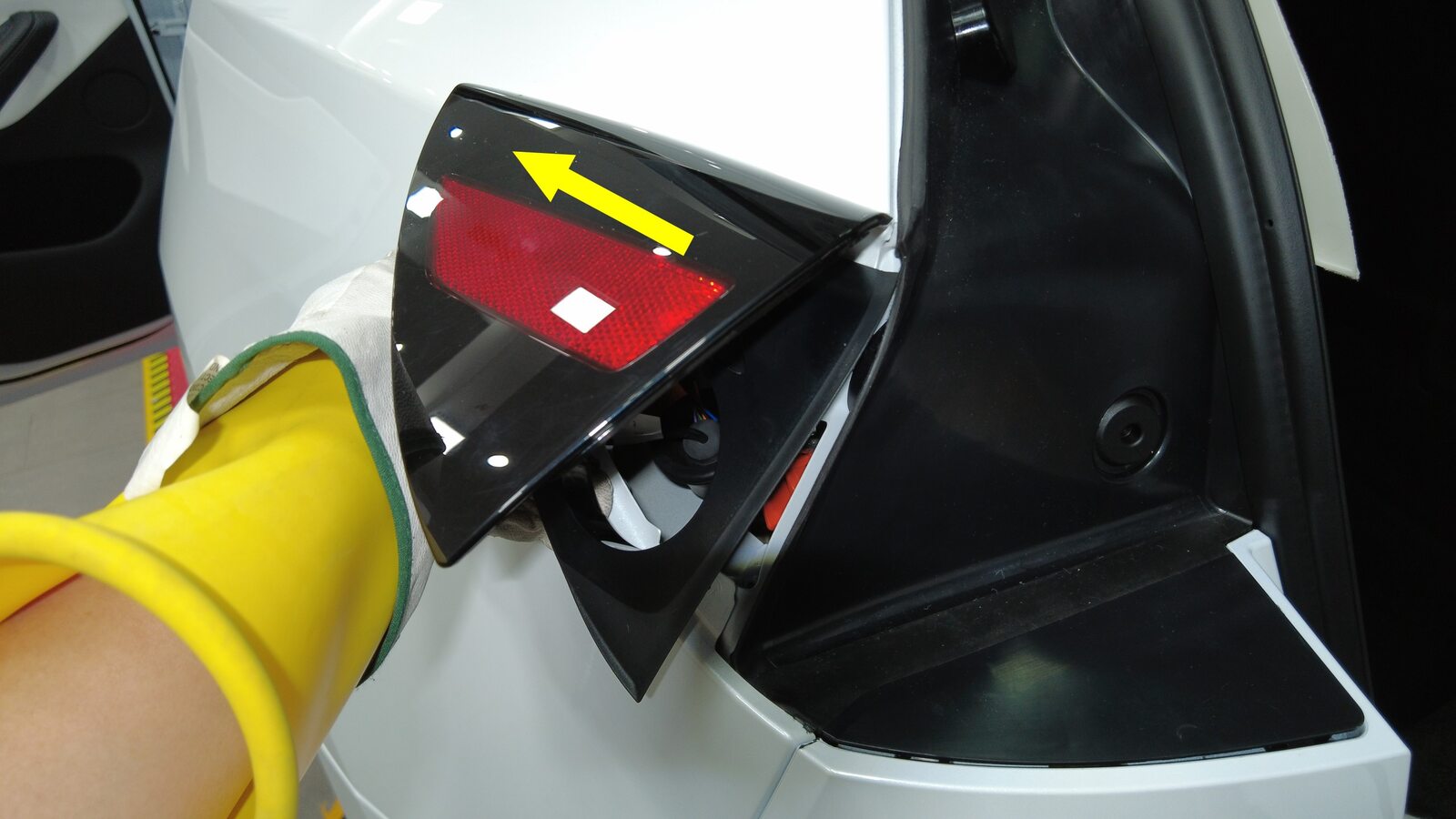

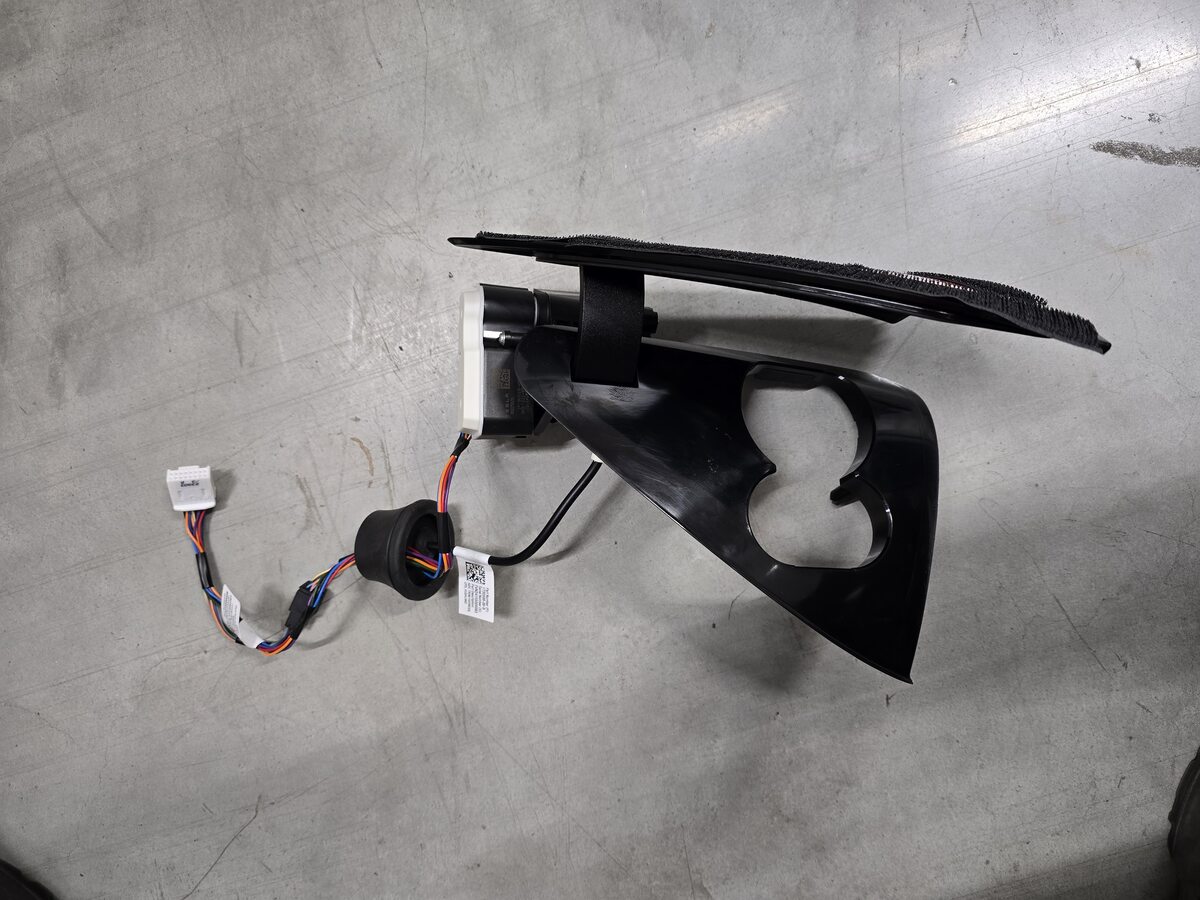

  5. 轻轻地将充电接口盖板拉离车身，然后拆下总成。
    Informational PurposesAn informational icon, calling your attention
    注
    朝车尾方向拉动总成，盖板传动装置到达围板后部时，向下拉动充电接口使与传动装置分离，然后再将其拉离车身。

安装

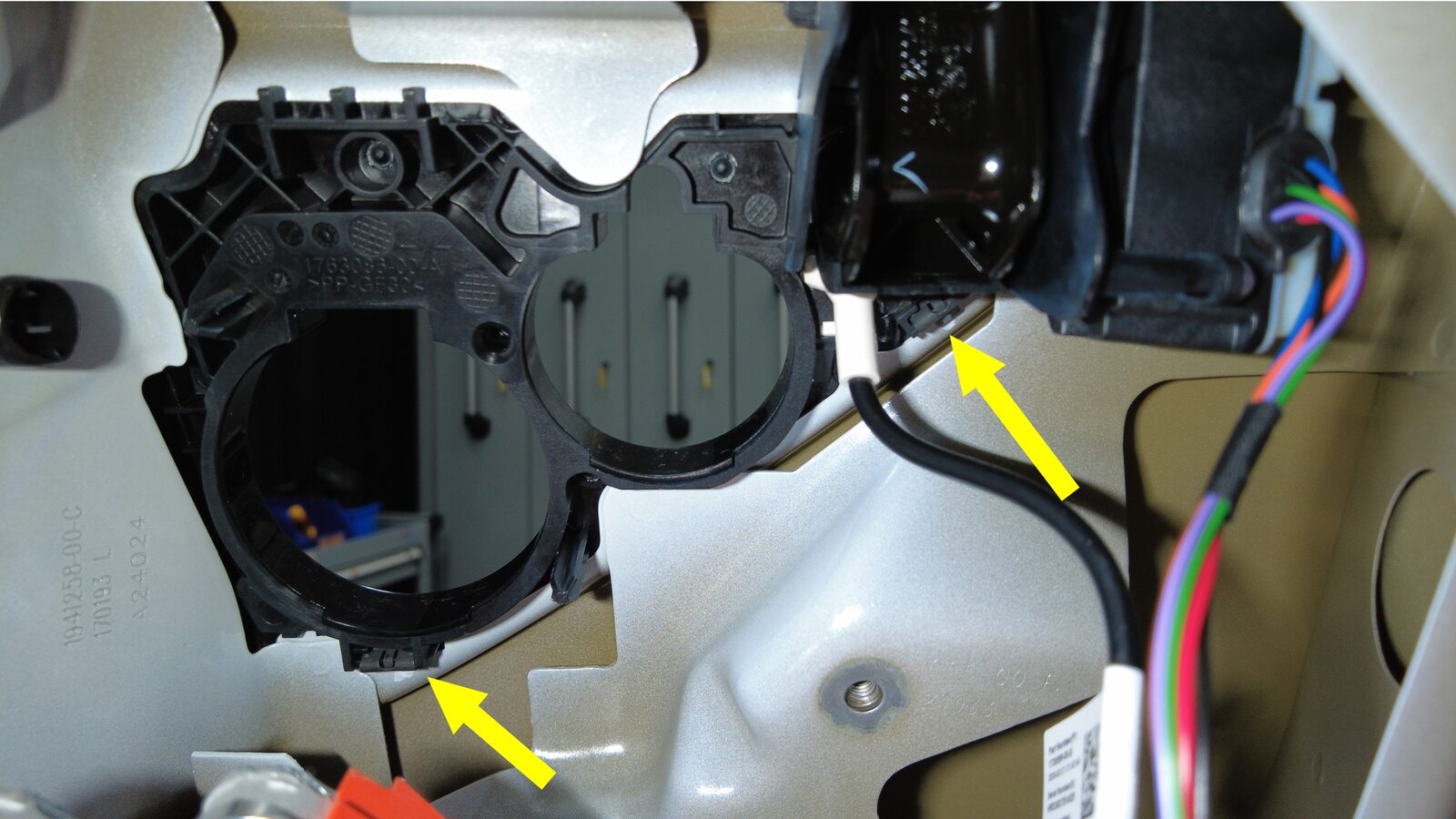

  1. 将充电接口盖板安装到车辆上。
    Informational PurposesAn informational icon, calling your attention
    注
    安装时转动总成，使传动装置在围板下方无阻碍，然后向前（朝后车门）滑动充电接口盖板。可能需要移动充电接口盖板才能将总成与车身完全对齐。
  2. 将充电接口盖板线束索环固定到车身。
  3. 将充电接口盖板连接器连接到充电接口电子控制单元 (ECU)。
  4. 安装充电接口总成。请参阅NACS - 充电接口（拆卸和更换）。
