第一排座椅靠背角度调节管 ((拆卸和更换))

校正代码 1301020802 FRT 0.70 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

拆卸

  1. 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    保护好座椅座垫,以防受损。
  2. 拆下驾驶位座椅腰部支撑总成。请参阅第一排座椅靠背电动腰托 - 左 ((拆卸和安装))
  3. 拆下驾驶位座椅外侧护板支架。请参阅支架 - 侧护板 - 外侧 - LH(拆卸和更换)
  4. 拆下驾驶位座椅内侧护板支架。请参阅支架 - 侧护板 - 内侧 - LH(拆卸和更换)
  5. 拆下并弃用将靠背倾角调节管固定到框架的卡子。
    Informational PurposesAn informational icon, calling your attention
    从不同角度将卡子从轴上拆下。从同一角度拆卸时,无法将卡子完全拆下。

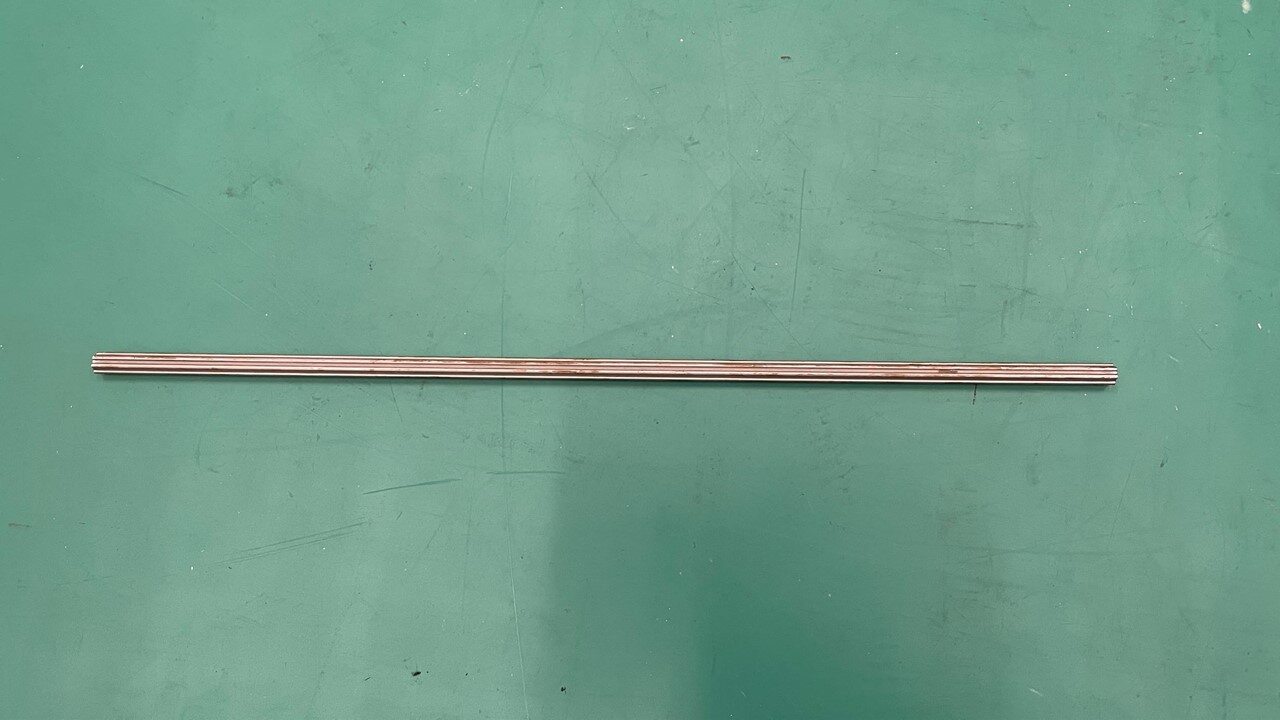

  6. 将驾驶位座椅靠背倾角调节管推过座椅框架,以便能从另一侧看到一小部分靠背倾角调节管。将靠背倾角调节管从框架内拉出并拉离。
  7. 拆下并弃用靠背倾角调节管另一端的卡子。

安装

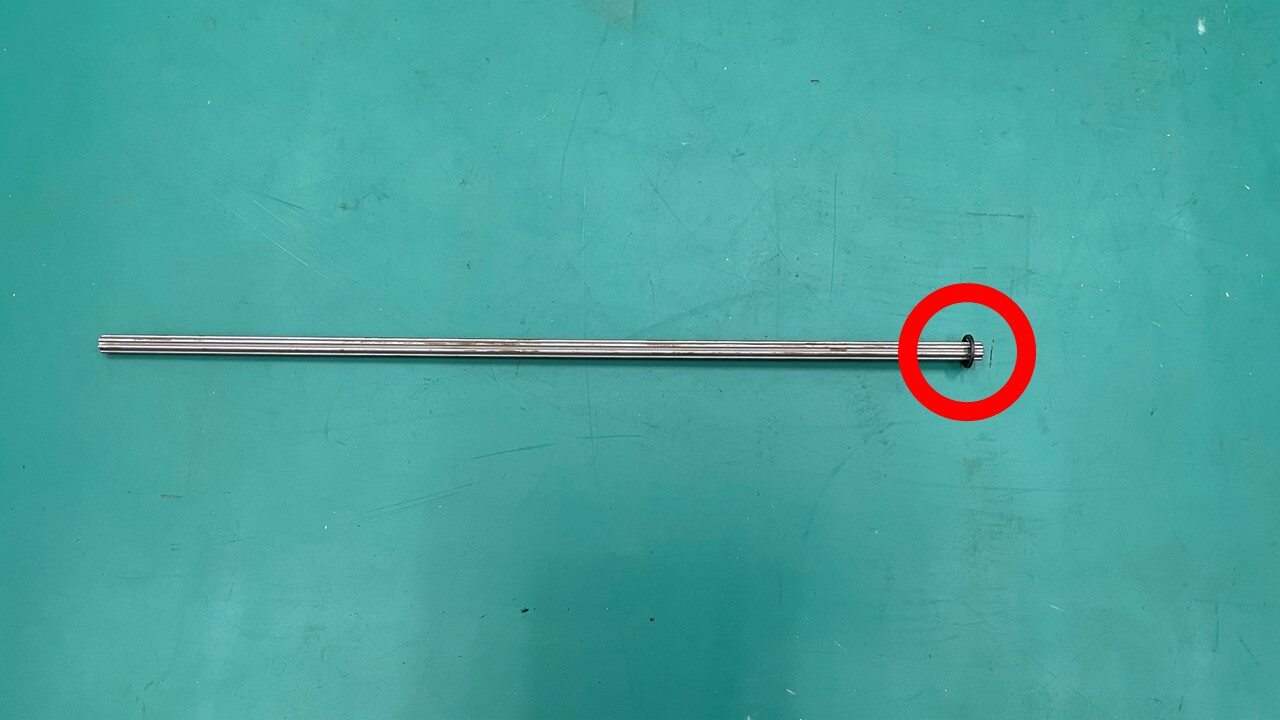

  1. 使用 12 毫米深套筒和橡胶锤轻轻敲击新的卡子 (1527040-00-A),直至大约 6.7 毫米从靠背倾角调节管一端露出为止。
  2. 将驾驶位座椅靠背倾角调节管从驾驶位座椅总成内侧推入,然后将靠背倾角调节管推入座椅框架,直到大约 6.7 毫米调节管可以从外侧看见为止。
    Informational PurposesAn informational icon, calling your attention
    将调节管上的金属挡块与孔洞上的凹槽接合。
  3. 在协助下,握住调节管外侧一端,使用 12 毫米深套筒和橡胶锤将新的卡子 (1527040-00-A) 装入靠背倾角调节管内侧一端。
  4. 安装驾驶位座椅外侧护板支架。请参阅支架 - 侧护板 - 外侧 - LH(拆卸和更换)
  5. 安装驾驶位座椅内侧护板支架。请参阅支架 - 侧护板 - 内侧 - LH(拆卸和更换)
  6. 安装驾驶位座椅腰部支撑总成。请参阅第一排座椅靠背电动腰托 - 左 ((拆卸和安装))
  7. 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
  8. 通过触摸屏校准座椅。点击Controls > Service > Driver Seat, Steering & Mirrors Calibration > Start,按照触摸屏上指示进行操作,然后等待程序完成。
  9. 将驾驶位座椅移回原位。
  10. 升起左侧车窗,关闭左侧车门。
