后驱动单元总成 - 3DU - 驱动单元 - 左侧支座 - 3DU(拆卸和更换)

校正代码 4001020402 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格后驱动单元总成 - 3DU - 驱动单元 - 左侧支座 - 3DU(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将驱动单元固定到副车架的左侧支座螺栓(1 个)
80 Nm (59.0 lbs-ft)
  • 18 毫米套筒
  • 无绳棘轮/冲击钻
重复使用
将左侧支座总成固定到后驱动单元的螺栓(3 个)
35 Nm (25.8 lbs-ft) + 55 degree
  • E14 外梅花套筒
  • 无绳棘轮/冲击钻
更换

拆卸

  1. 部分降下后副车架和驱动单元总成。请参阅 后副车架 ((拆卸和更换))

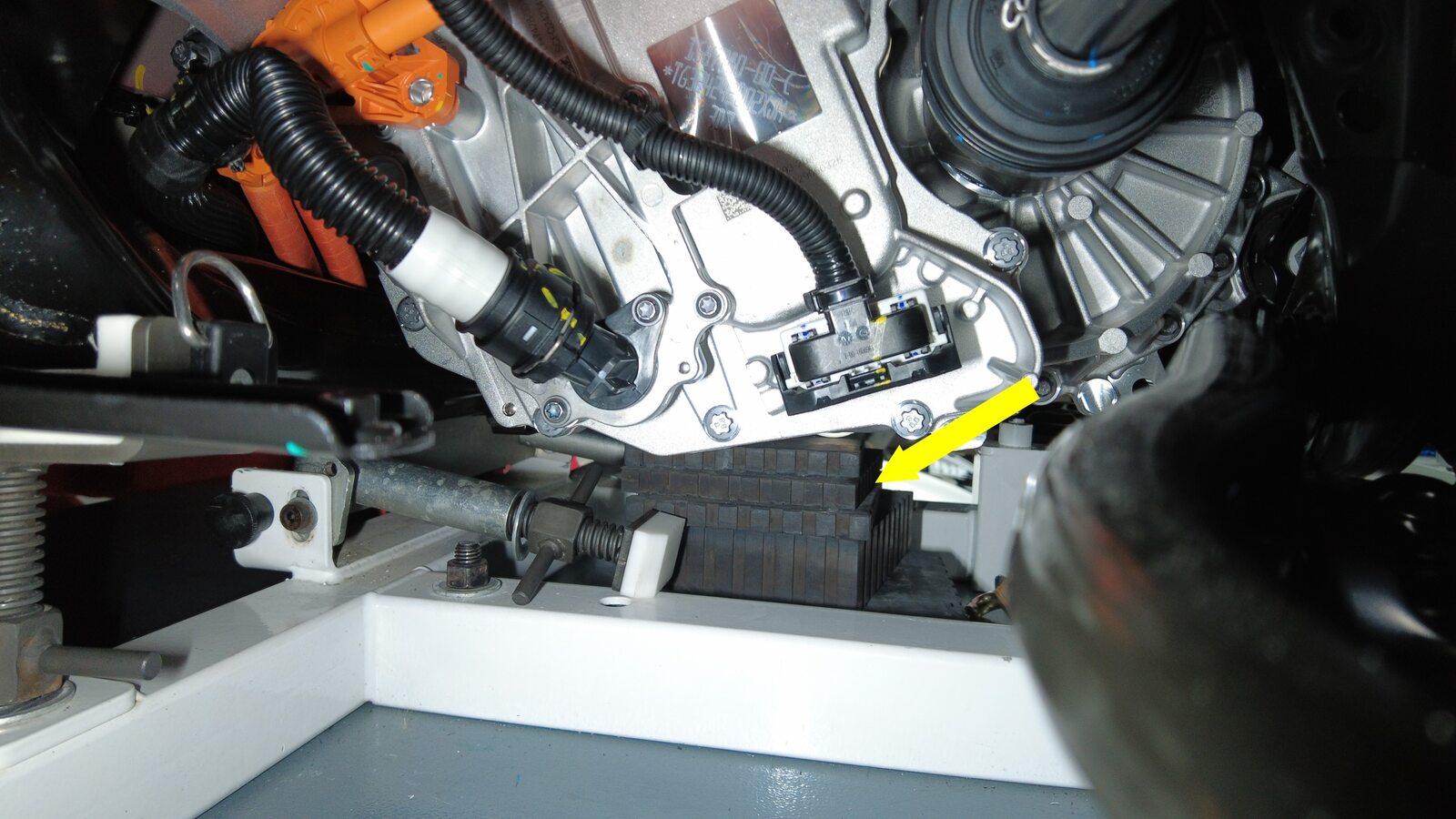

  2. 使用保护块撑起后驱动单元中心。

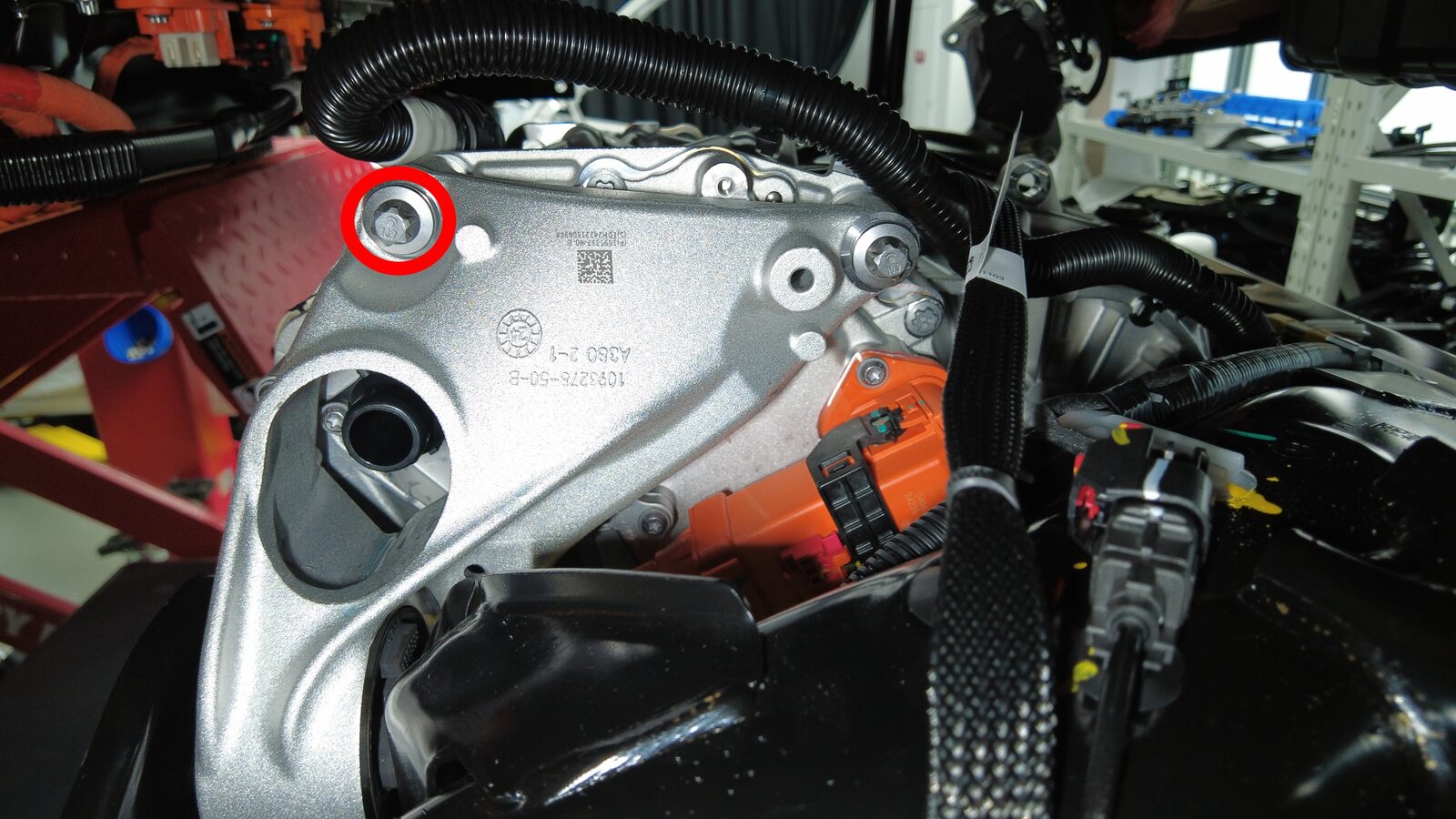

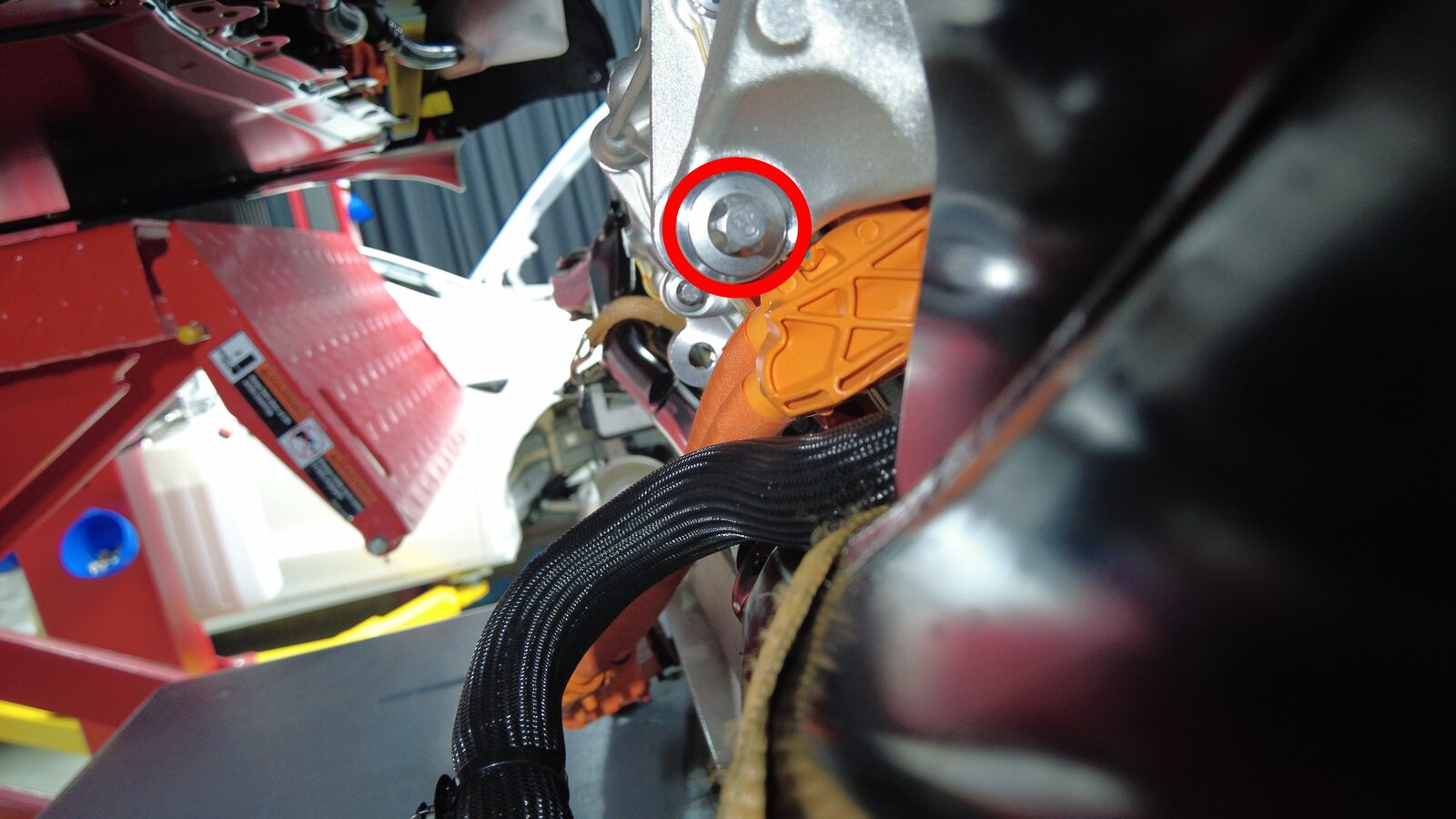

  3. 拆下将驱动单元固定到副车架的左侧支座螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 无绳棘轮/冲击钻

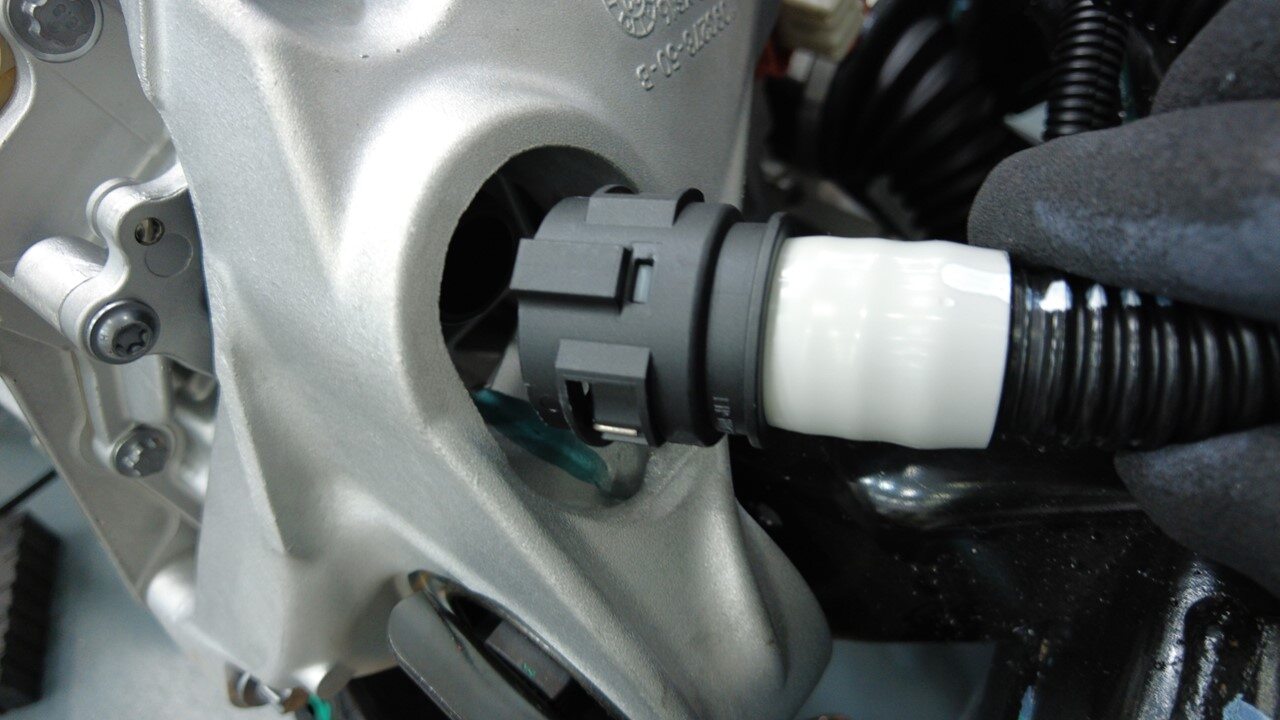

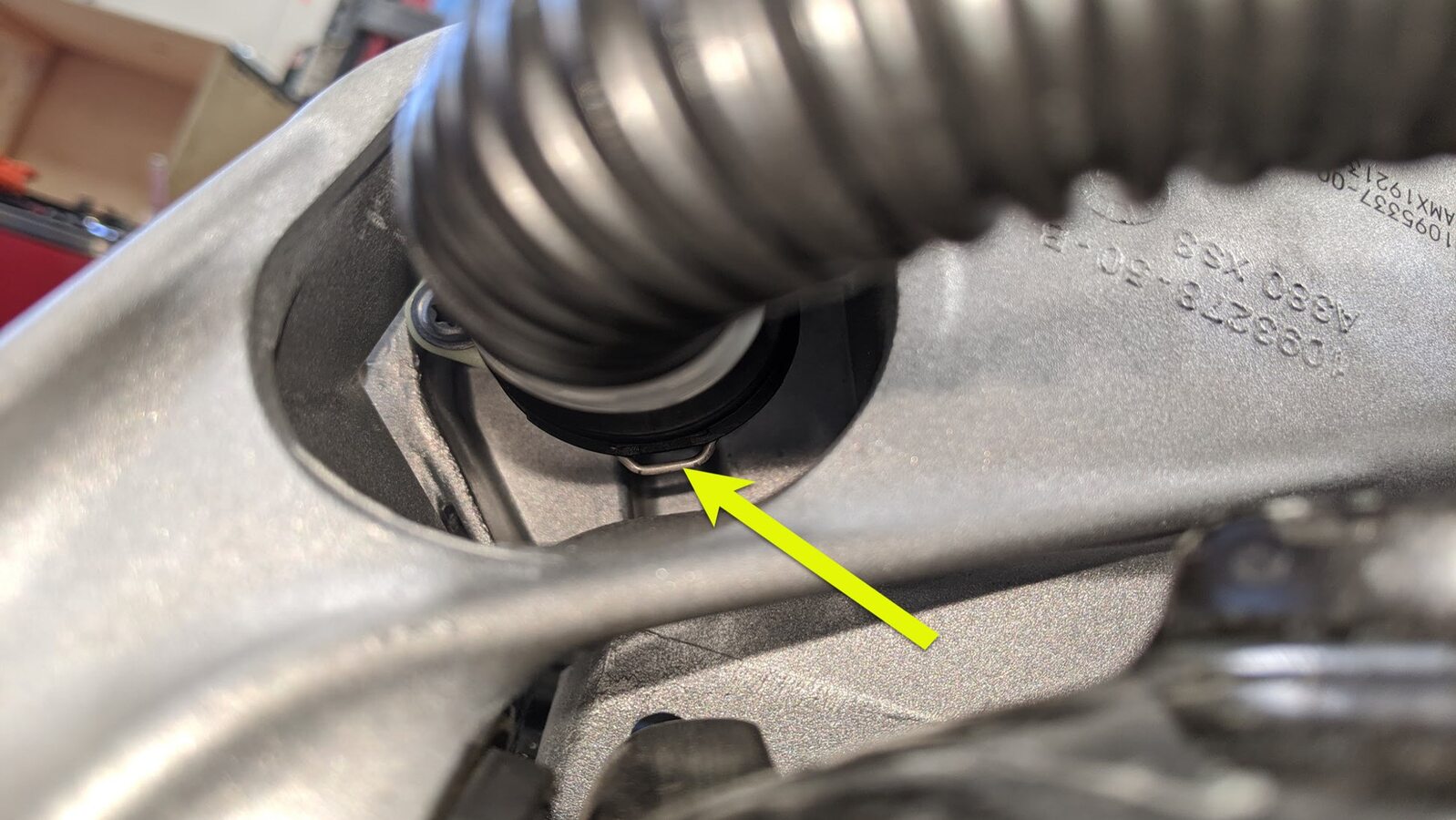

  4. 松开后驱动单元变流器至油冷器软管,然后堵住两个软管末端。
  5. 拆下将左侧支座总成固定到后驱动单元的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • E14 外梅花套筒
    • 无绳棘轮/冲击钻

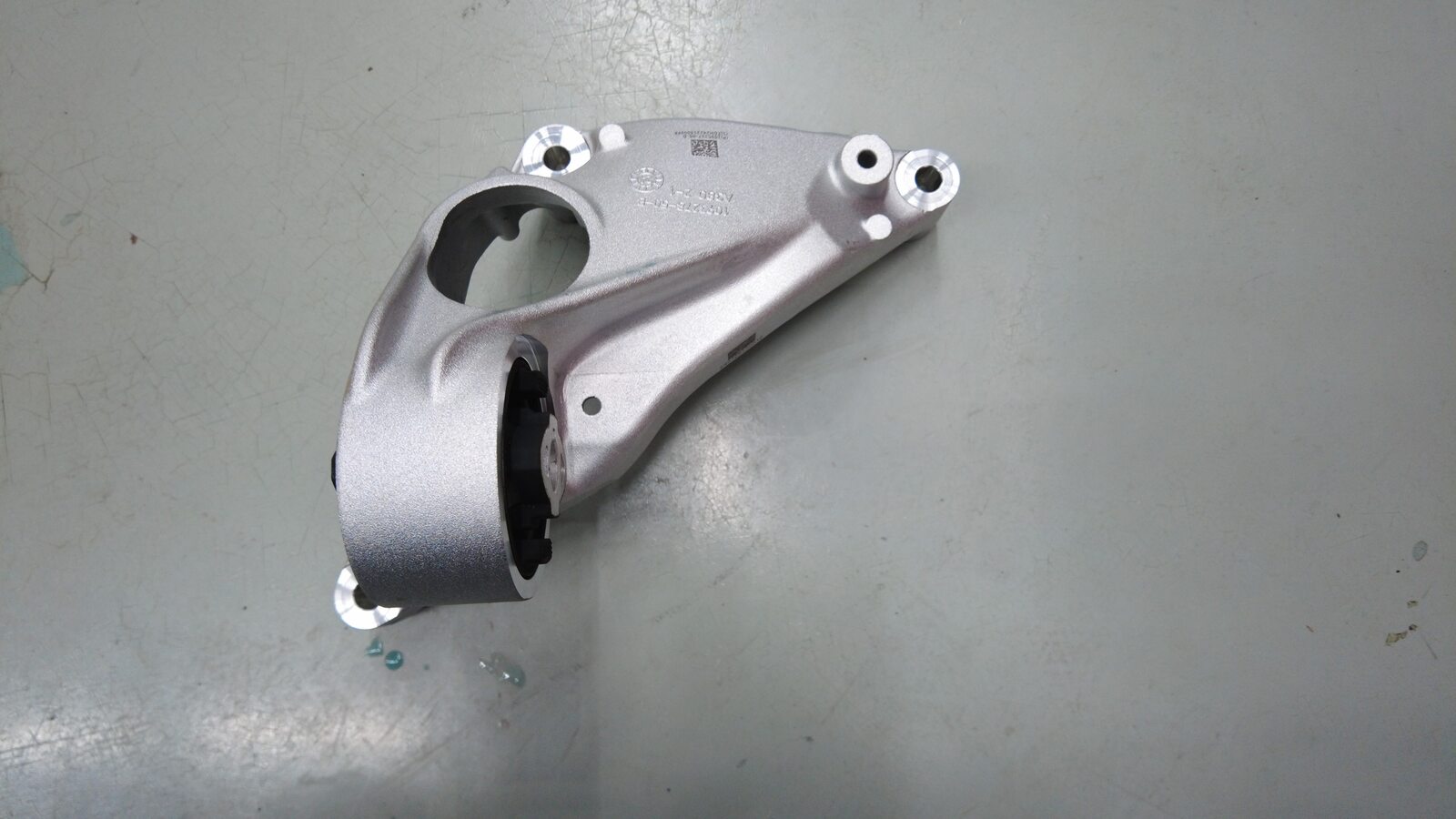

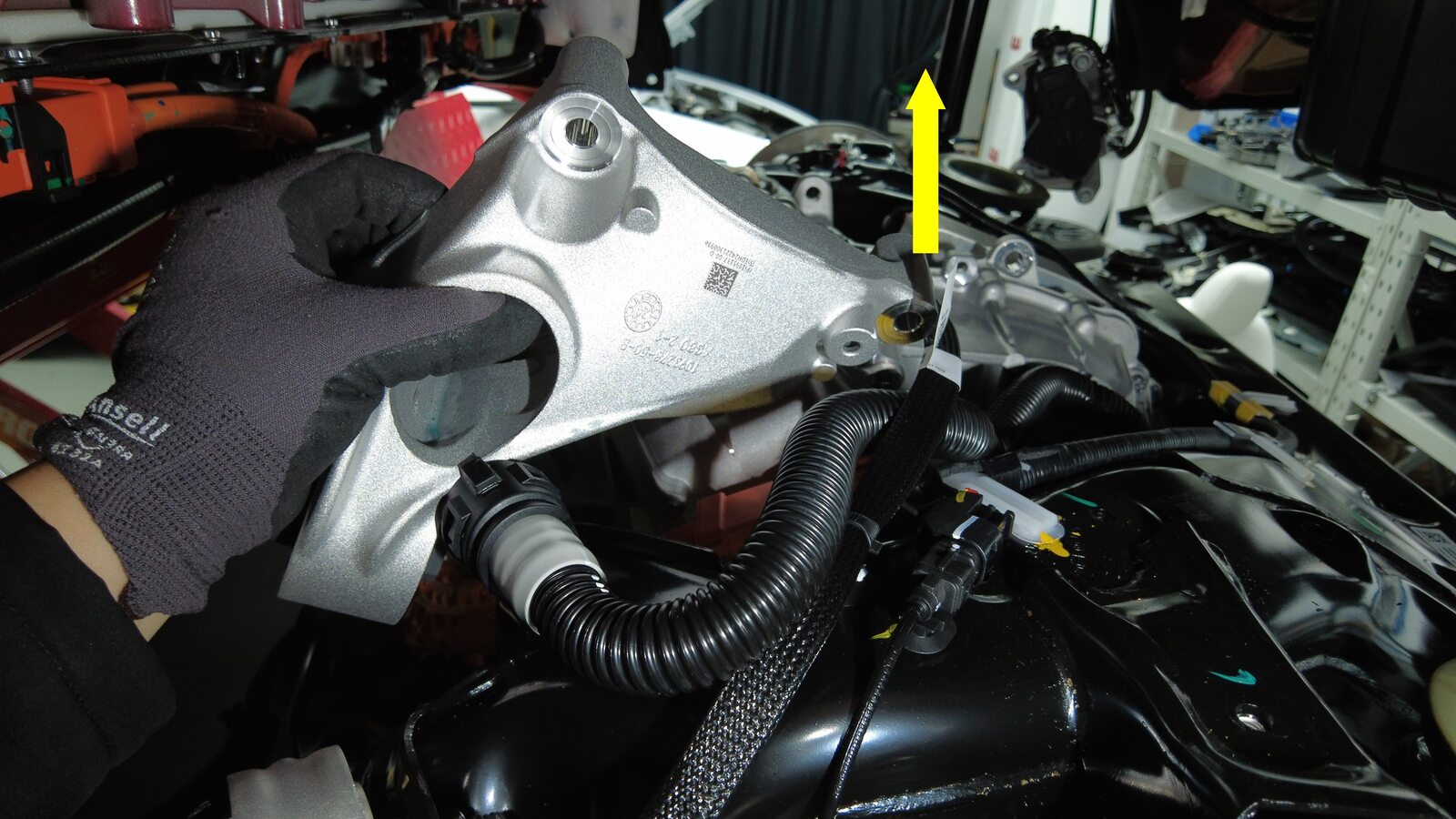

  6. 将左侧支座总成从后驱动单元和副车架之间拆下。

安装

  1. 将左侧支座总成放置在后驱动单元与副车架之间。
  2. 安装将左侧支座总成固定到后驱动单元的螺栓。
    35 Nm (25.8 lbs-ft) + 55 degree
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • E14 外梅花套筒
    • 无绳棘轮/冲击钻

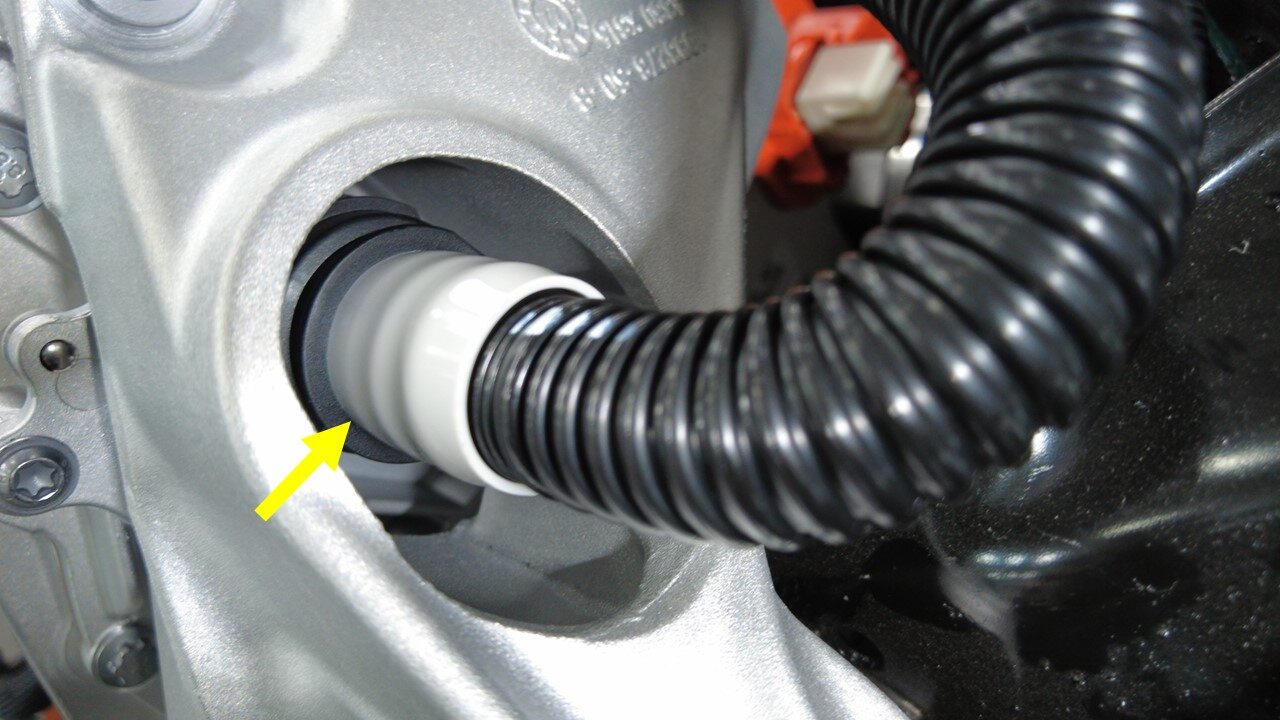

  3. 取下塞子,将变流器至冷却器软管紧固到变流器上。

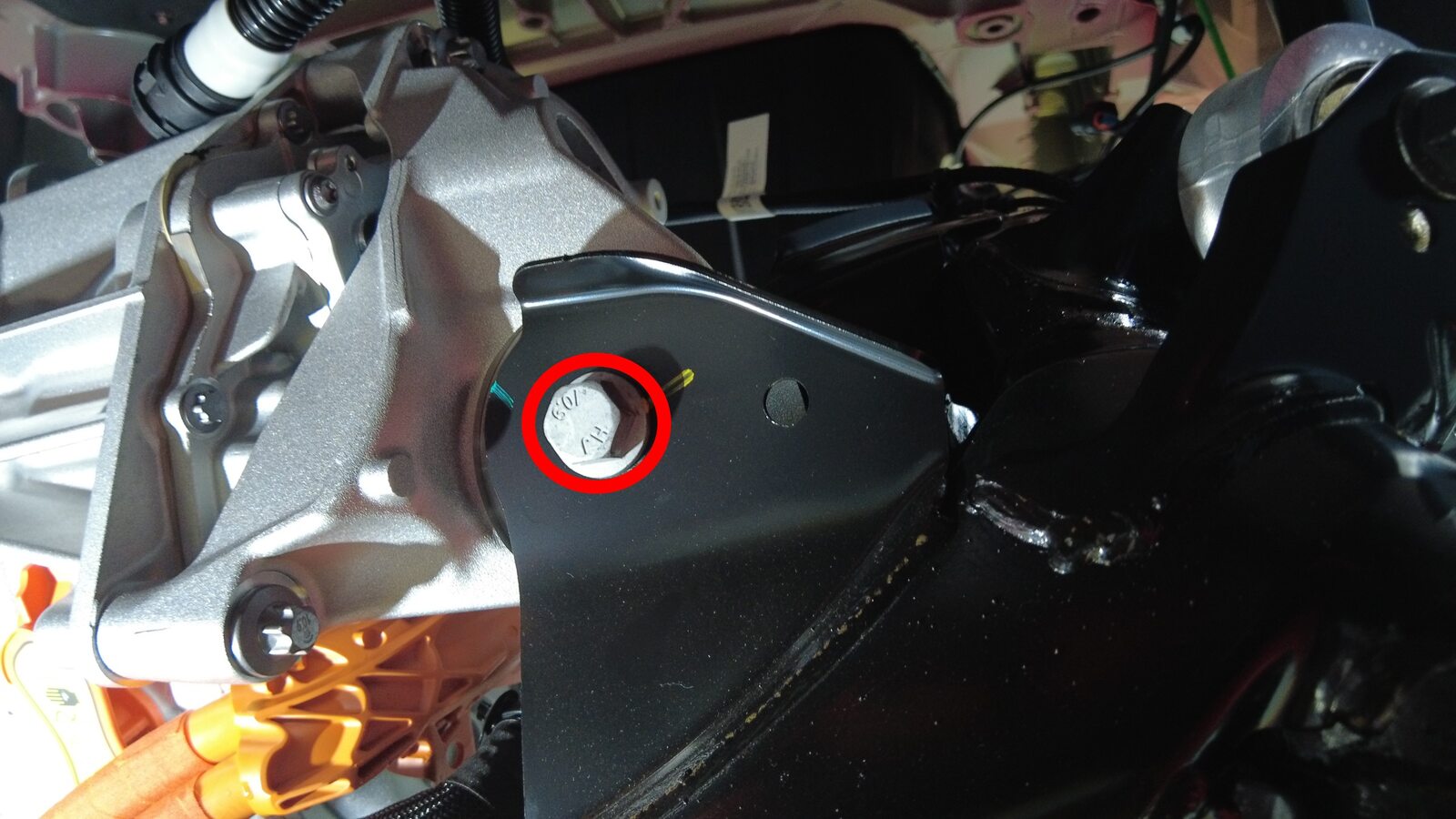

  4. 安装将后驱动单元固定到副车架的左侧螺栓。
    80 Nm (59.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 无绳棘轮/冲击钻

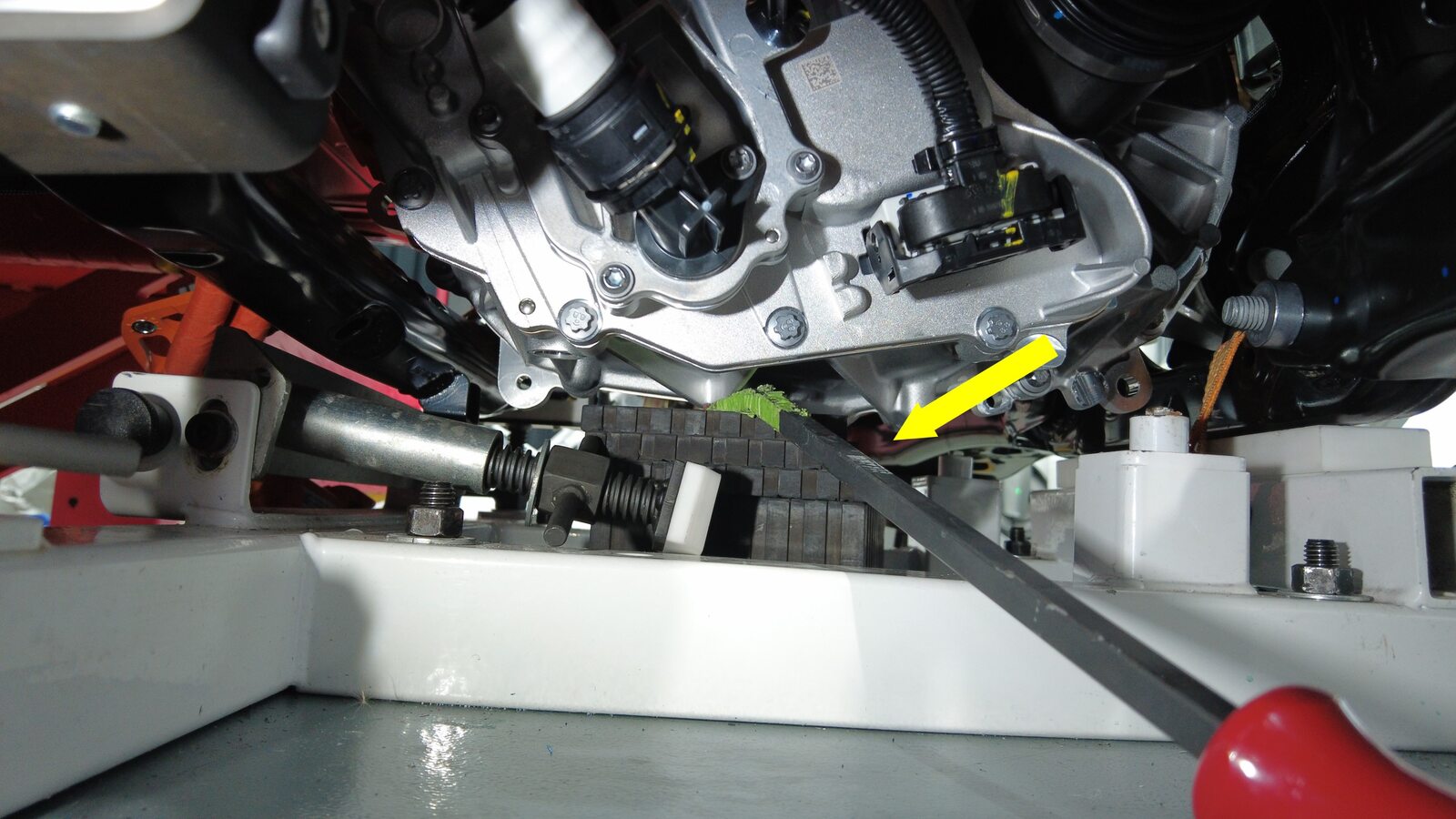

  5. 拆下后驱动单元中间支架。
  6. 安装后副车架和驱动单元总成。请参阅 后副车架 ((拆卸和更换))
