高压接头 - 600V ((拆卸和更换))

校正代码 1601010802 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1457268-00-A 正温度系数加热器高压接头提取器,Model 3
  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却液软管塞套件
  • 1059330-00-B 1/4 英寸钻头外五角套筒 E10
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

扭矩规格

表 1. 扭矩规格高压接头 - 600V ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将正温度系数加热器和空调压缩机高压接头固定到高压电池的螺栓(2 个)
10 Nm (7.4 lbs-ft)
  • 4 英寸加长件
  • 外梅花五角套筒 E10
  • 回旋头棘轮/回旋头扭矩扳手
  • 电工保护手套
重复使用

拆卸

  1. 断开低压电源。请参阅低压电源(断开和连接)
  2. 执行车辆高压禁用程序。请参阅 车辆高压禁用程序
  3. 拆下高压电池后滑板。请参阅高压电池总成 - 滑板 - 后(拆卸和更换)
  4. 在高压电池右后侧下方放置一个冷却液排放容器。
  5. 松开卡子,然后从高压电池磁盘外壳的右端断开高压电池右侧内部回流软管接头,并快速堵住外螺纹接头和内螺纹接头。
  6. 将冷却液排放容器从高压电池右后侧下方取走。

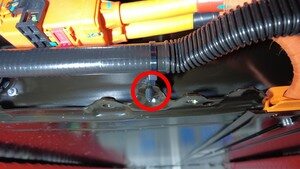

  7. 松开将高压电池右侧内部回流软管固定到高压电池的卡子。

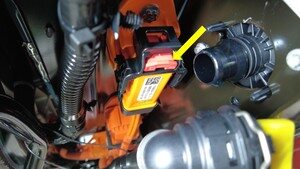

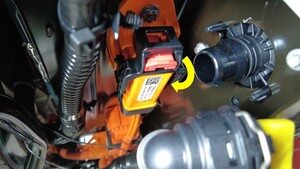

  8. 滑动释放装置解锁在锁定位置的高压电池正温度系数加热器、正温度系数加热器空调压缩机连接器把手以及空调压缩机至高压电池线束。
  9. 将高压电池正温度系数加热器和空调压缩机连接器上的把手抬至最高处。

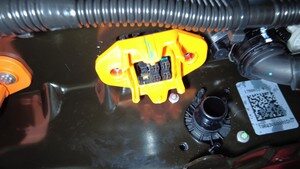

  10. 将高压电池正温度系数加热器和空调压缩机连接器从高压电池接头上拆下。

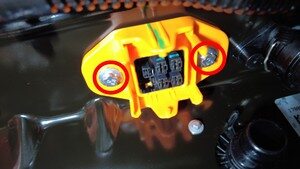

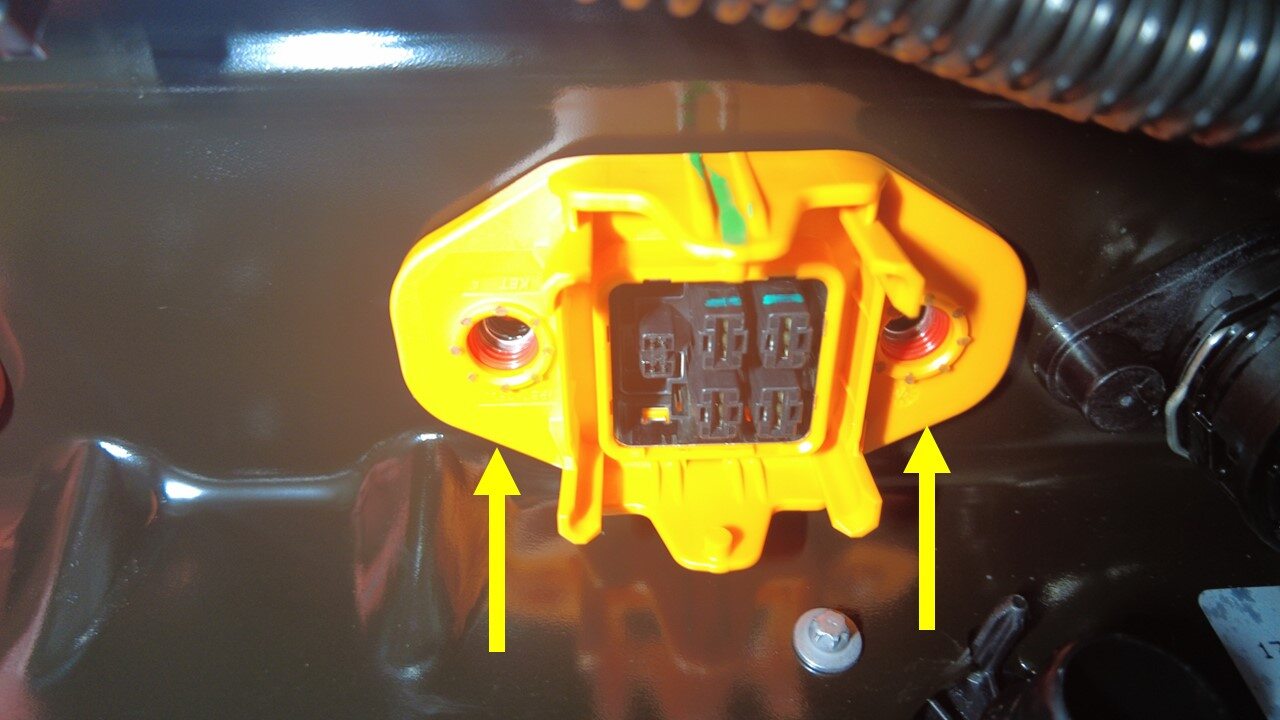

  11. 拆下将正温度系数加热器和空调压缩机高压接头固定到高压电池的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    检查五角螺栓端面是否损坏。如未发现损坏,则可重复使用。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 外梅花五角套筒 E10
    • 回旋头棘轮/回旋头扭矩扳手
    • 电工保护手套

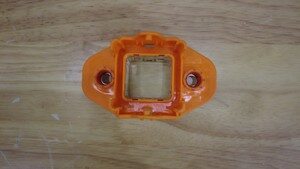

  12. 将提取器工具插入到正温度系数加热器和空调压缩机高压接头中,推入工具杆,以松开将高压接头固定到正温度系数加热器和空调压缩机引脚支架的卡子(2 个),然后拉动高压接头,将其从高压电池上拆下。

安装

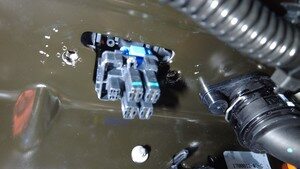

  1. 松开将正温度系数加热器和空调压缩机引脚支架固定到高压电池内侧支架的卡子(2 个),然后将引脚支架从支架上分离。
    Informational PurposesAn informational icon, calling your attention
    松开一个卡子后,将其向下拉,然后松开第二个卡子。
  2. 将正温度系数加热器和空调压缩机引脚支架安装到正温度系数加热器和空调压缩机高压接头中,然后紧固将引脚支架固定到接头的卡子(2 个)。
    Informational PurposesAn informational icon, calling your attention
    使用塑料撬具确保引脚支架完全插入到高压接头中,并且未进入高压电池。
  3. 执行推拉推测试,确保正温度系数加热器和空调压缩机引脚支架在正温度系数加热器和空调压缩机高压接头中牢固就位。
  4. 将正温度系数加热器和空调压缩机高压接头安装到高压电池上。
    Informational PurposesAn informational icon, calling your attention
    确保正温度系数加热器和空调压缩机引脚支架在支架中牢固就位。
  5. 安装将正温度系数加热器和空调压缩机高压接头固定到高压电池的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 外梅花五角套筒 E10
    • 回旋头棘轮/回旋头扭矩扳手
    • 电工保护手套
  6. 完全抬起高压电池正温度系数加热器、正温度系数加热器空调压缩机连接器把手以及空调压缩机至高压电池线束。

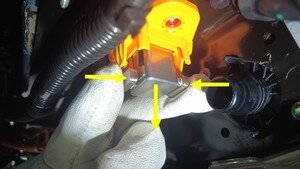

  7. 用双手将高压电池正温度系数加热器、正温度系数加热器空调压缩机连接器以及空调压缩机至高压电池线束牢固连接到高压电池接头。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接,两个固定销都插入把手中。
  8. 将高压电池正温度系数加热器和空调压缩机连接器按压到高压电池接头上,同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。

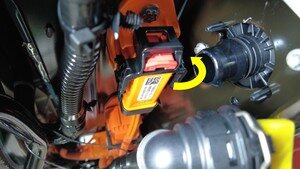

  9. 滑动释放装置,将高压电池正温度系数加热器和空调压缩机连接器把手锁定在固定位置。
  10. 确认高压电池正温度系数加热器和空调压缩机连接器完全就位,然后比对连接器两侧,确保正确固定到位。
    Informational PurposesAn informational icon, calling your attention
    连接器就位不当可能在日后导致连接器损坏和正温度系数加热器或空调压缩机故障。
  11. 安装将高压电池右侧内部回流软管固定到高压电池的卡子。
  12. 在高压电池右后侧下方放置一个冷却液排放容器。

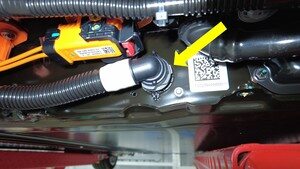

  13. 取下内外螺纹接头上的塞子,将高压电池右侧内部回流软管快速连接到高压电池磁盘外壳,然后紧固卡子。
  14. 取走高压电池右后侧下方的冷却液排放容器。
  15. 安装高压电池后滑板。请参阅高压电池总成 - 滑板 - 后(拆卸和更换)
  16. 执行高压电池仓漏气测试。请参阅
  17. 连接低压电源。请参阅低压电源(断开和连接)
  18. 执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空重新加注
