Supermanifold ((拆卸和更换))
校正代码
1840011202
FRT
1.35
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2025-08-21: 添加了冷却液泵类型配置步骤。
注
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的工项添加至“服务工单”中。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将减震塔支架固定到减震塔的小号螺栓(4 个) |
![]() 55 Nm (40.6 lbs-ft) |
|
重复使用 | |
将超级歧管总成固定到减震塔梁的螺栓(4 个) |
![]() 31 Nm (22.9 lbs-ft) |
|
重复使用 | |
将减震塔支架固定到减震塔的大号螺栓(4 个) |
![]() 62 Nm (45.7 lbs-ft) |
|
重复使用 | |
将超级歧管固定到减震塔支架的螺栓(2 个) |
![]() 31 Nm (22.9 lbs-ft) |
|
重复使用 |
拆卸
- 连接空调机电源,打开电源开关,然后选择气体类型。
-
将车辆停放在双柱举升机上。
TIp确认车辆未处于充电状态。
- 打开所有车门,降下所有车窗。
- 回收空调制冷剂。请参阅 A/C Refrigerant (Recovery and Recharge) (Maintenance)。
- 回收时,执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
- 回收时,拆卸新鲜空气进气槽。请参阅 Duct - Air Intake ((拆卸和更换))。
- 回收时,拆卸低压电池。请参阅 LV Battery ((拆卸和安装))。
- 将空调软管从车辆上拆下。
- 取下干燥剂。请参阅 干燥剂(拆卸和更换)。
- 称量干燥剂包的重量。此重量被视作“湿重”。
- 确定干燥剂包的“干重”:检查干燥剂包上是否存在标有零件号 (P)、序列号 (S) 和干重 (W) 的标签。如果无此标签,或看不到干重,则假设干重为 90.4 克。
- 用湿重减去干重。这是除了回收制冷剂期间清除的机油之外,必须向系统中额外添加的机油量。请记录此重量以便稍后作业。
-
将一把钢尺插入蓄压器,测量蓄压器内冷冻油液位。
注不同车辆的液位会有所不同。测量时保持钢尺垂直,以毫米为单位记录测量值。
- 将测量值乘以 5.6,再加上 15 ,即可转换为克数。记录以克为单位的测量值。
- 计算空调回收、干燥剂袋和蓄压器的机油损失量。记录总机油量。后续注油步骤中将以此机油量为准。
- 拆下超级歧管至压缩机空调管路。请参阅 AC Line - Supermanifold to Compressor ((拆卸和更换))。
-
将超级歧管总成从减震塔梁上拆下。
TIp推荐使用以下工具
- 13 毫米套筒
- 6 英寸加长件
- 无绳棘轮/冲击钻
-

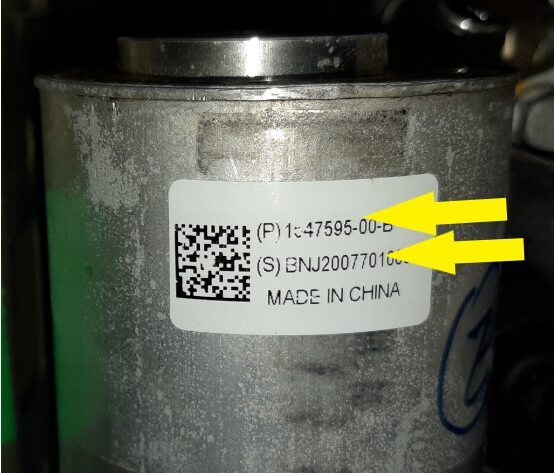

记录超级歧管的新旧零件号和序列号。
注标签位于蓄压器前部,请将零件号和序列号记录到维修单中。
安装
-
将超级歧管至压缩机空调管路放置到超级歧管上,然后手动拧紧将空调管路固定到超级歧管的螺栓。31 Nm (22.9 lbs-ft)TIp推荐使用以下工具
- 15 毫米套筒
- 无绳棘轮/冲击钻
- 将空调管路安装到超级歧管上。请参阅 AC Line - Supermanifold to Compressor ((拆卸和更换))。
-
将减震塔支架连同超级歧管和压缩机一起安装到车辆上。
注本步骤需要 2 名技术人员;注意连接器和空调管路;缓慢抬起支架,将其放置在纸板垫上;如果干燥剂暴露在空气中的时间超过 20 分钟,则需要更换干燥剂。
- 预装将减震塔支架固定到减震塔的螺栓。
-

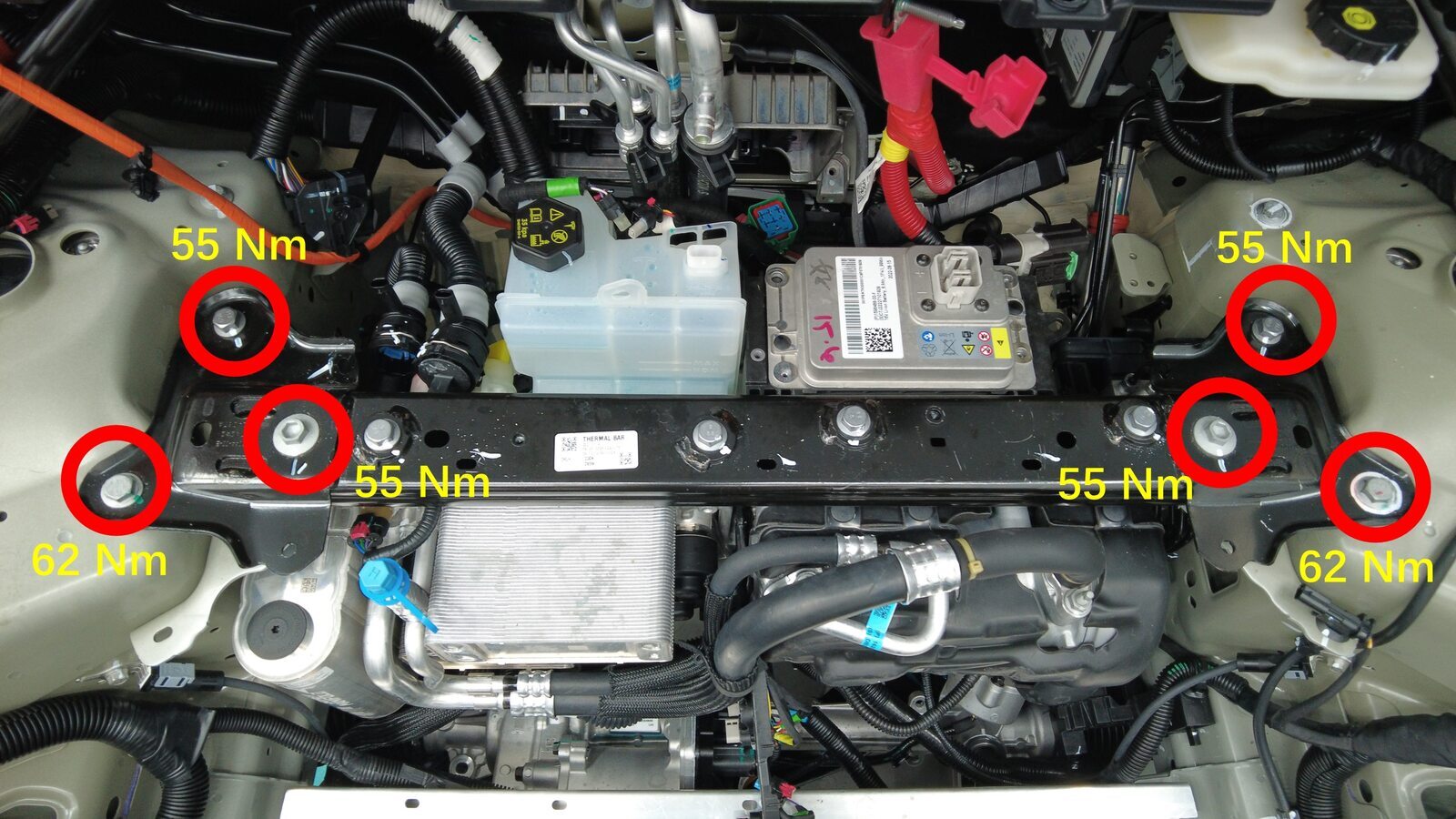

紧固将减震塔支架固定到减震塔的螺栓。55 Nm (40.6 lbs-ft)62 Nm (45.7 lbs-ft)TIp推荐使用以下工具
- 15 毫米套筒
- 无绳棘轮/冲击钻
-

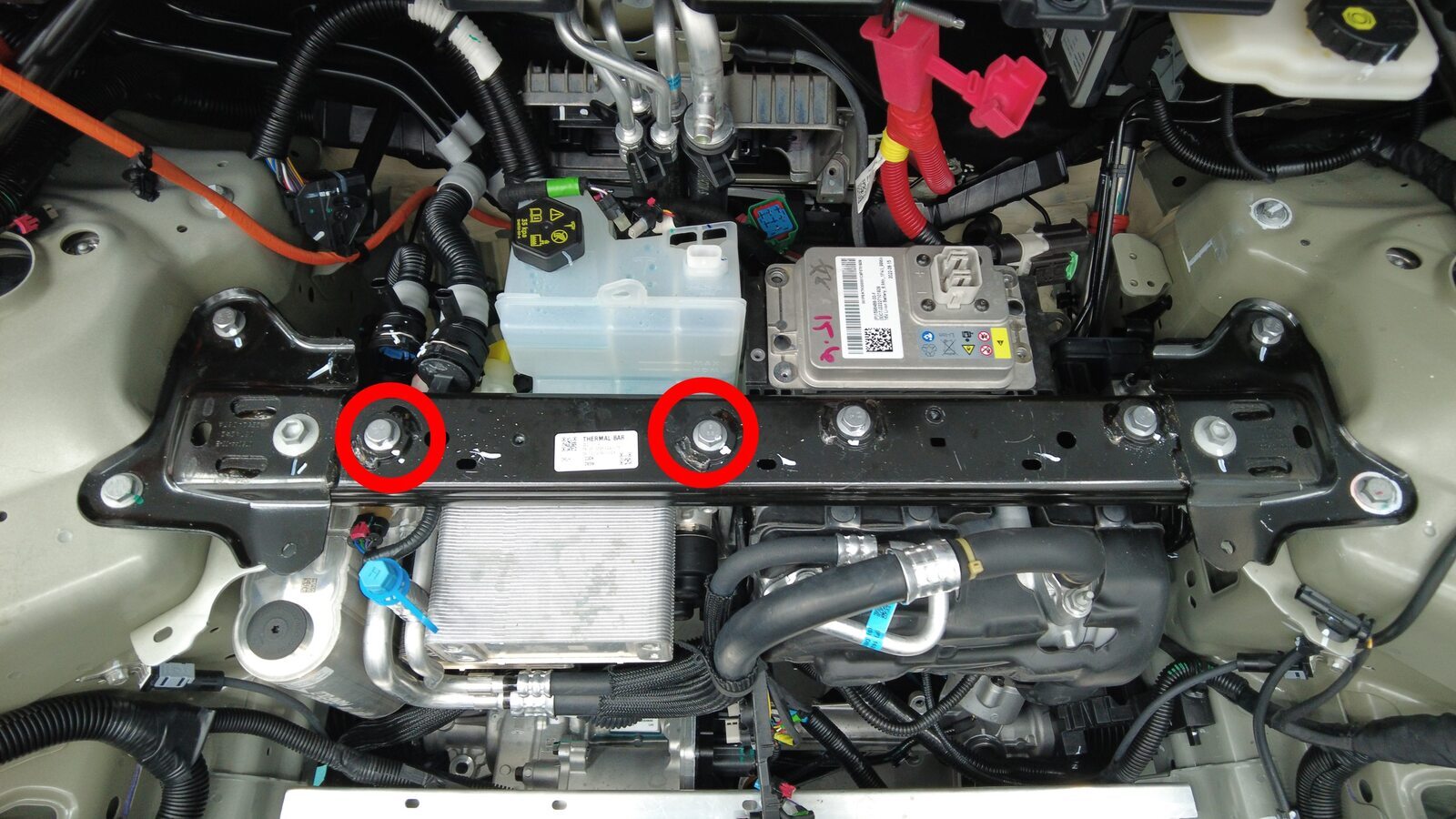

紧固将超级歧管固定到减震塔支架的螺栓。31 Nm (22.9 lbs-ft)TIp推荐使用以下工具
- 15 毫米套筒
- 3/8 英寸钻头 x 6 英寸锁止加长件
- 3/8 英寸钻头扭矩扳手(带角度调节功能)

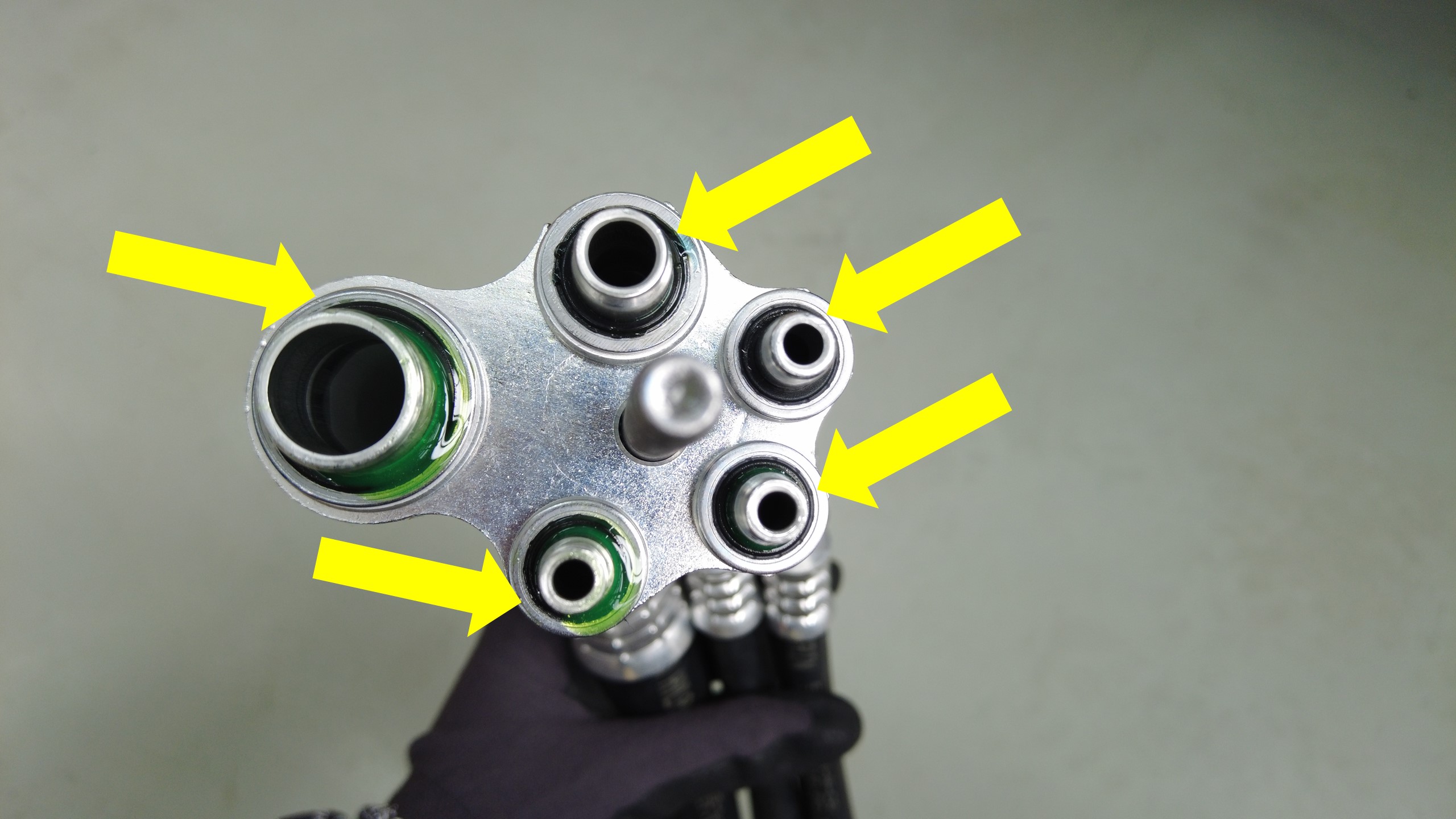

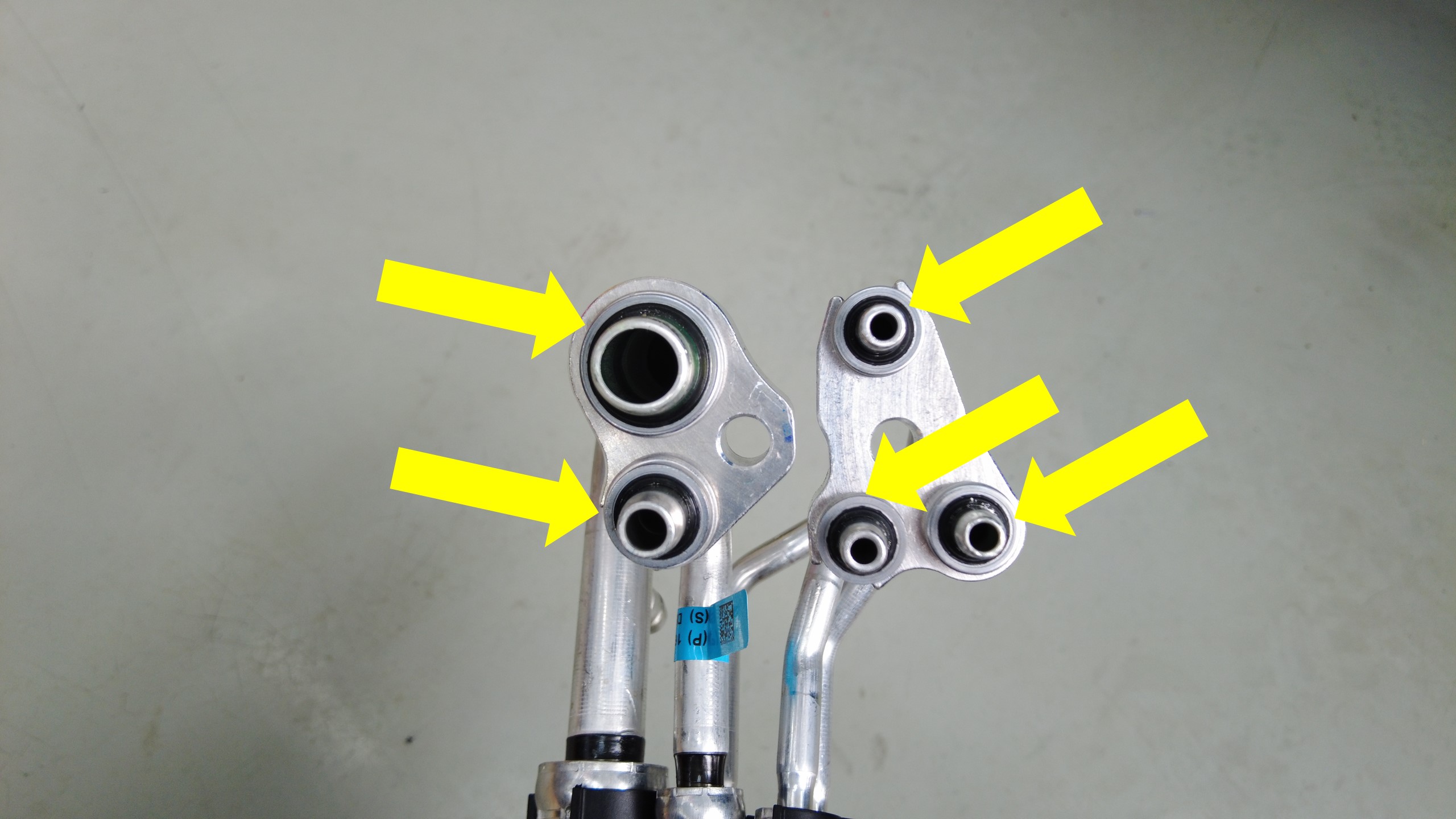

- 更换超级歧管至压缩机空调管路总成上超级歧管侧的密封垫圈。
- 安装低压电池。请参阅 LV Battery ((拆卸和安装))。
- 连接低压电池。请参阅 LV Power (Modify)。
- 启用“维护模式增强版”。请参阅
- 解锁车辆网关。请参阅 。
- 点击 ,以检查当前冷却液泵配置。如果配置不是 DUAL_MIX,请将其更改为 DUAL_MIX。
- 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击 ,然后等待例行程序完成。
- 断开低压电池。请参阅 LV Power (Modify)。
- 回收空调制冷剂。请参阅 A/C Refrigerant (Recovery and Recharge) (Maintenance)。
- 连接低压电池。请参阅 LV Power (Modify)。
- 重新安装软件。请参阅 软件重新安装 - 触摸屏。
- 选择 ,然后等待例行程序完成。
- 选择Run,然后等待例行程序完成。 ,点击
-
选择
,然后等待例行程序完成。注确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
- 选择 ,然后等待例行程序完成。
- 完全升起车辆,然后将举升机降低至锁止位。
- 安装前流线型护板。请参阅 Aero Shield - Front ((拆卸和更换))。
- 完全降低车辆。
-
将前备箱储物单元加固支架放置到冷却风扇上,然后安装将前备箱储物单元加固支架固定到冷却风扇的螺栓(2 个)。46.5 Nm (34.3 lbs-ft)TIp推荐使用以下工具
- 外梅花套筒 Plus EP14
- 安装前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)。
- 安装前备箱储物单元检修板。请参阅 Access Panel ((拆卸和更换))。
- 安装第二排座椅座垫。请参阅 Seat Cushion - 2nd Row ((拆卸和更换))。
- 安装新鲜空气进气槽。请参阅 Duct - Air Intake ((拆卸和更换))。
- 安装HEPA 空调滤清器总成。请参阅 HEPA And Carbon Filters ((拆卸和更换))。
- 将车辆从举升机上移走。
