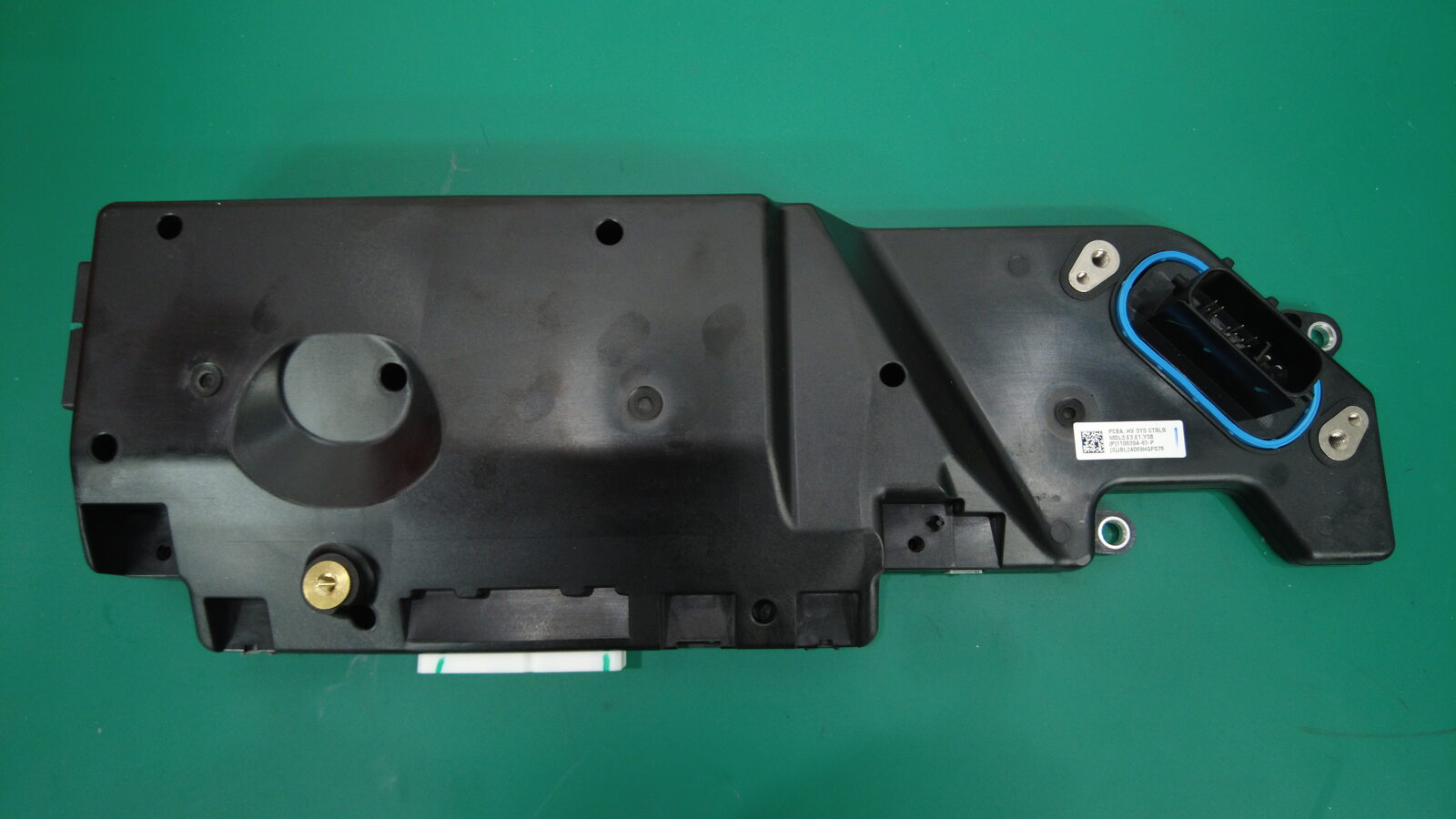

高压系统控制器 ((拆卸和安装))

校正代码 1630011701 FRT 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格：高压系统控制器 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将高压控制器固定到高压电池仓的螺栓（2 个）
2 Nm (1.5 lbs-ft)
  • 电工保护手套
  • 已绝缘 棘轮/扭矩扳手
  • 外梅花套筒 E6
 重复使用

拆卸

  1. 拆下烟火电池断接开关。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))。

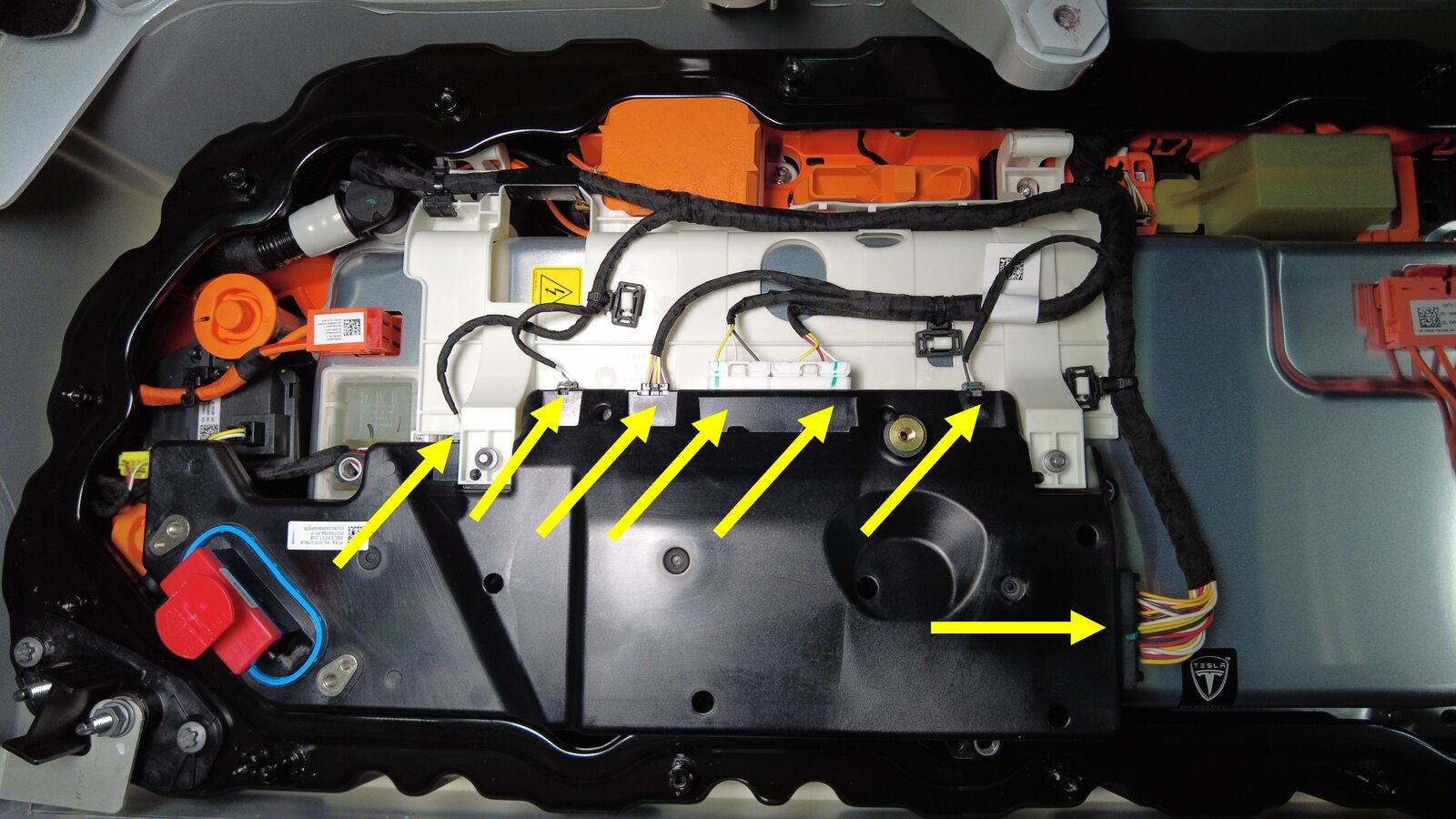

  2. 将高压电池仓线束从高压控制器连接器上断开。

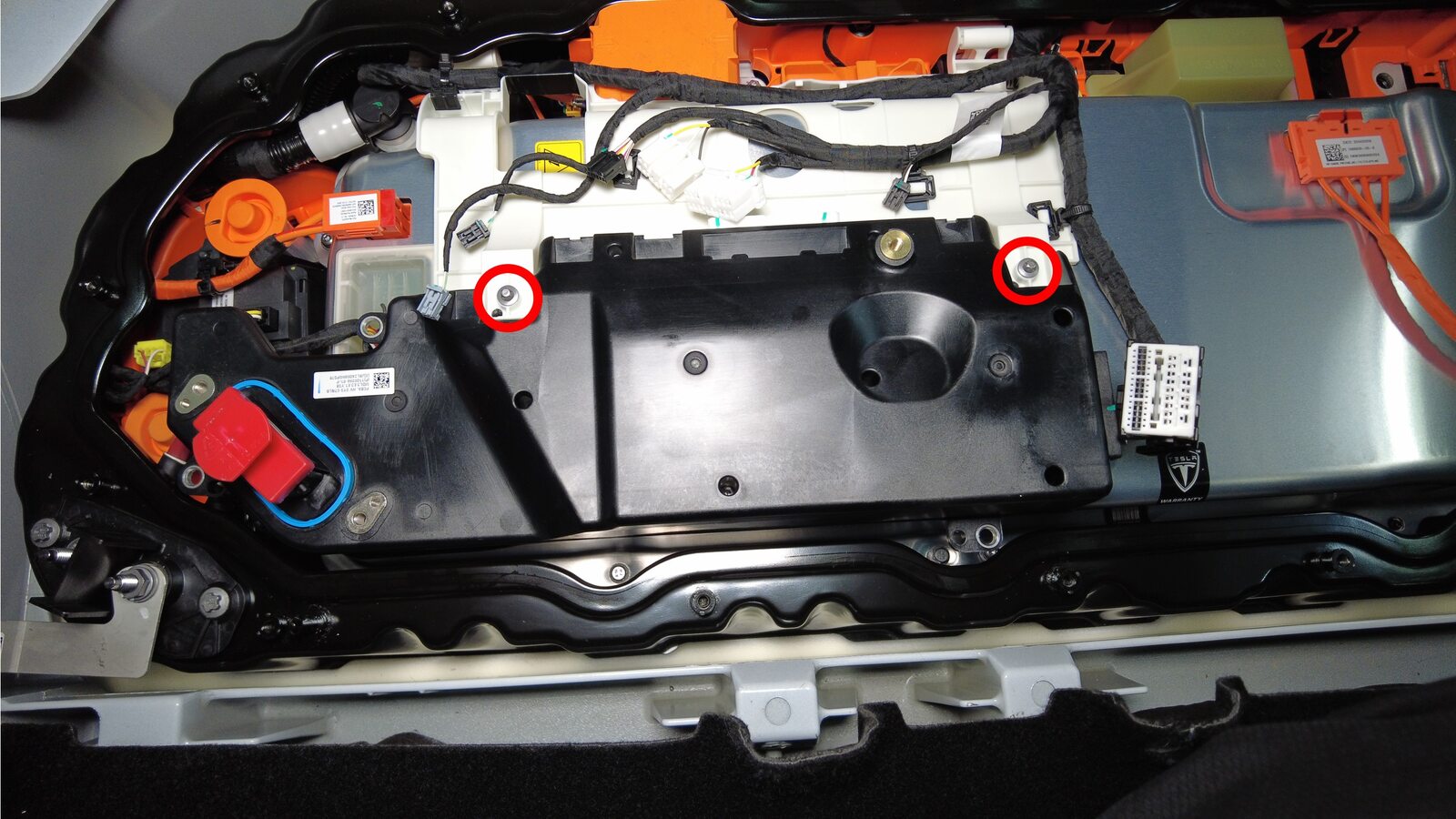

  3. 拆下将高压控制器固定到铰链托盘的螺栓，然后将控制器从车上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 电工保护手套
    • 已绝缘 棘轮/扭矩扳手
    • 外梅花套筒 E6

安装

  1. 将高压控制器安装到高压电池仓上，然后安装将高压控制器固定到铰链托盘的螺栓。
    2 Nm (1.5 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    必须佩戴电工保护手套。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 电工保护手套
    • 已绝缘 棘轮/扭矩扳手
    • 外梅花套筒 E6
  2. 将高压电池仓线束连接到高压控制器连接器。
  3. 安装烟火电池断接开关。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))。
  4. 将左前和右前座椅移回原位。
  5. 升起所有车窗，关闭所有车门。
