前端模块支架 - 右 ((拆卸和更换))

校正代码 1010050202 FRT 0.80 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格：前端模块支架 - 左 ((拆卸和更换)) / 前端模块支架 - 右 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前端模块 (FEM) 支架总成固定到车身的螺栓
30 Nm (22.1 lbs-ft)
  • 13 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
 重复使用
将前端模块 (FEM) 支架固定到前翼子板的螺栓
6.5 Nm (4.8 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 毫米深套筒
 重复使用
将前端模块 (FEM) 支架总成固定到前端模块 (FEM) 的螺栓
16 Nm (11.8 lbs-ft)
  • 13 毫米深套筒
  • 10 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
 重复使用

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 断开低压电池电源。请参阅低压电源（断开和连接）。
  3. 拆下前灯带总成。请参阅灯带 - 前（拆卸和安装）。
  4. 拆下右前轮毂。请参阅轮毂总成（拆卸和安装）。

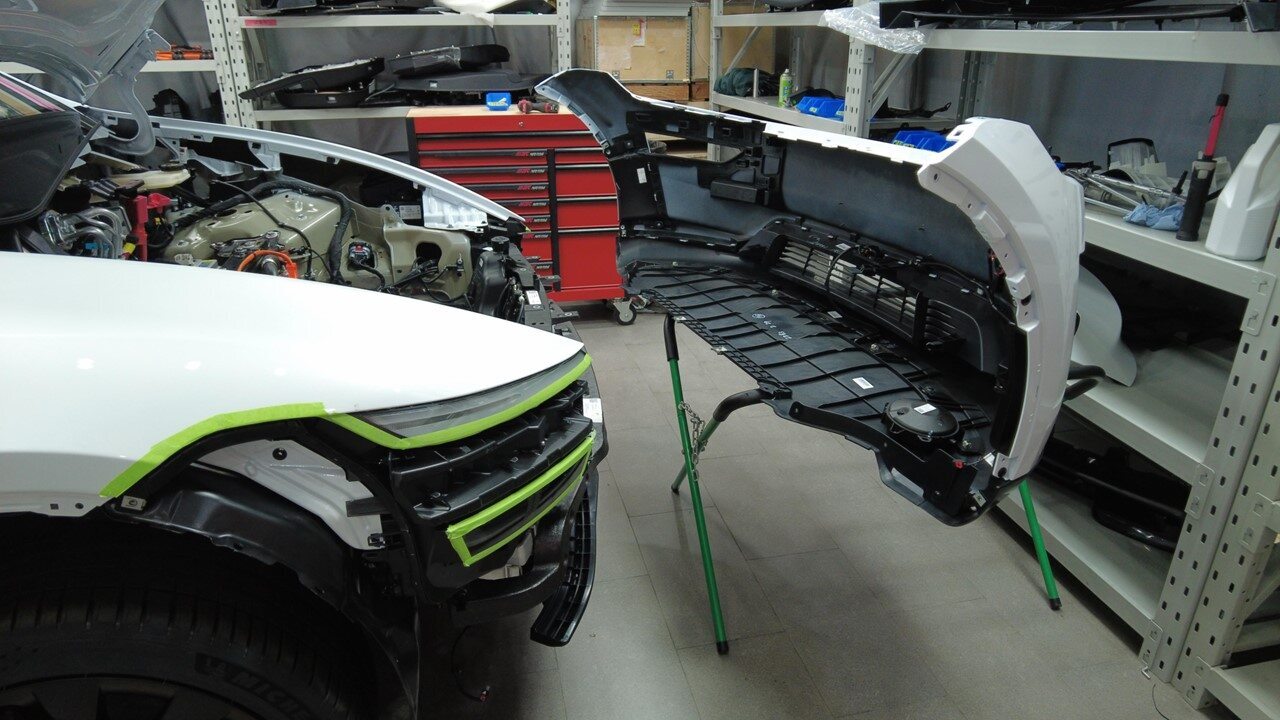

  5. 将前饰板总成从车辆上拆下。请参阅前保险杠饰板 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿将裙板、格栅和线束从前饰板上拆下。

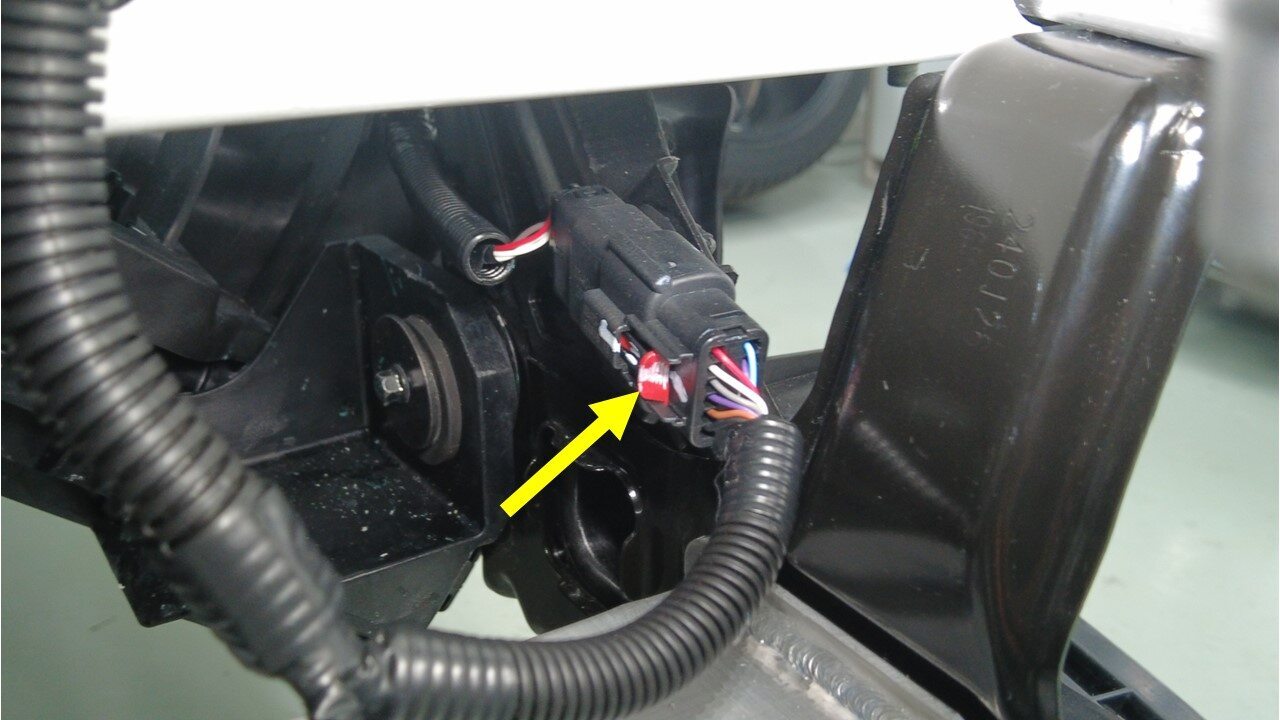

  6. 断开前端模块右侧线束连接器。

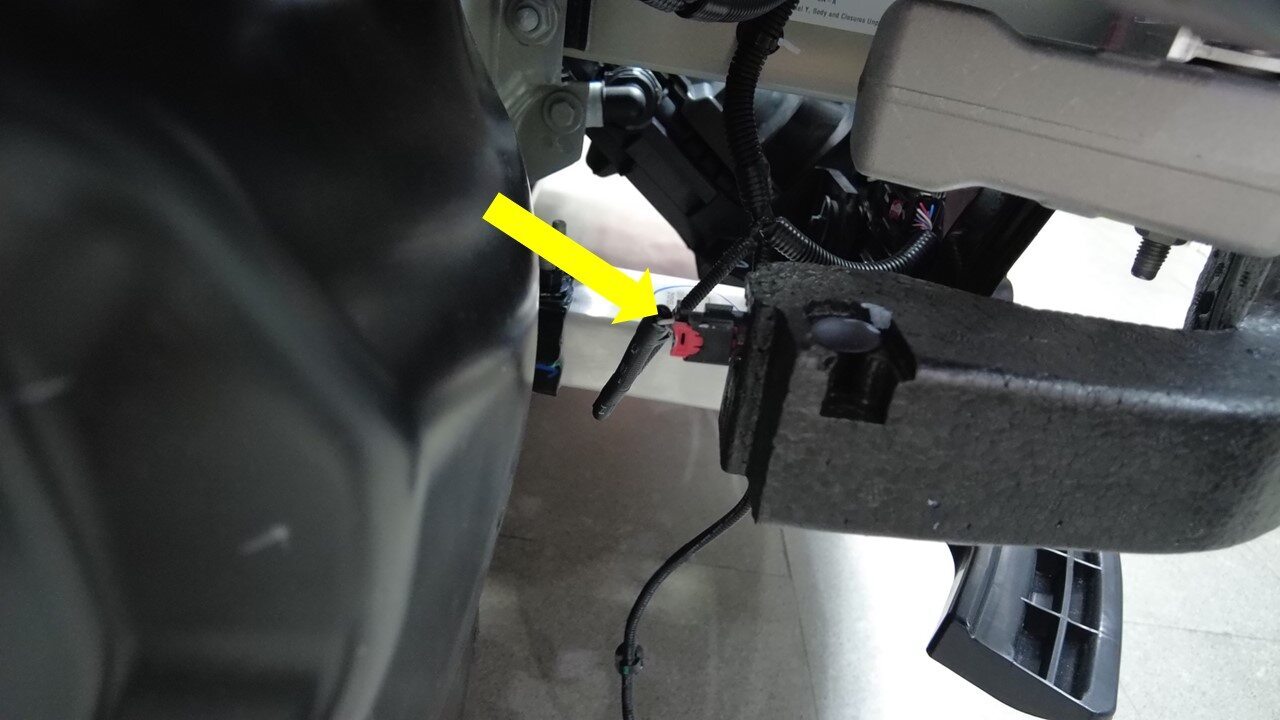

  7. 断开右前行人保护压力管传感器。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿向下按压红色锁片。拉动锁片以解锁，然后再次拉动以松开连接器。

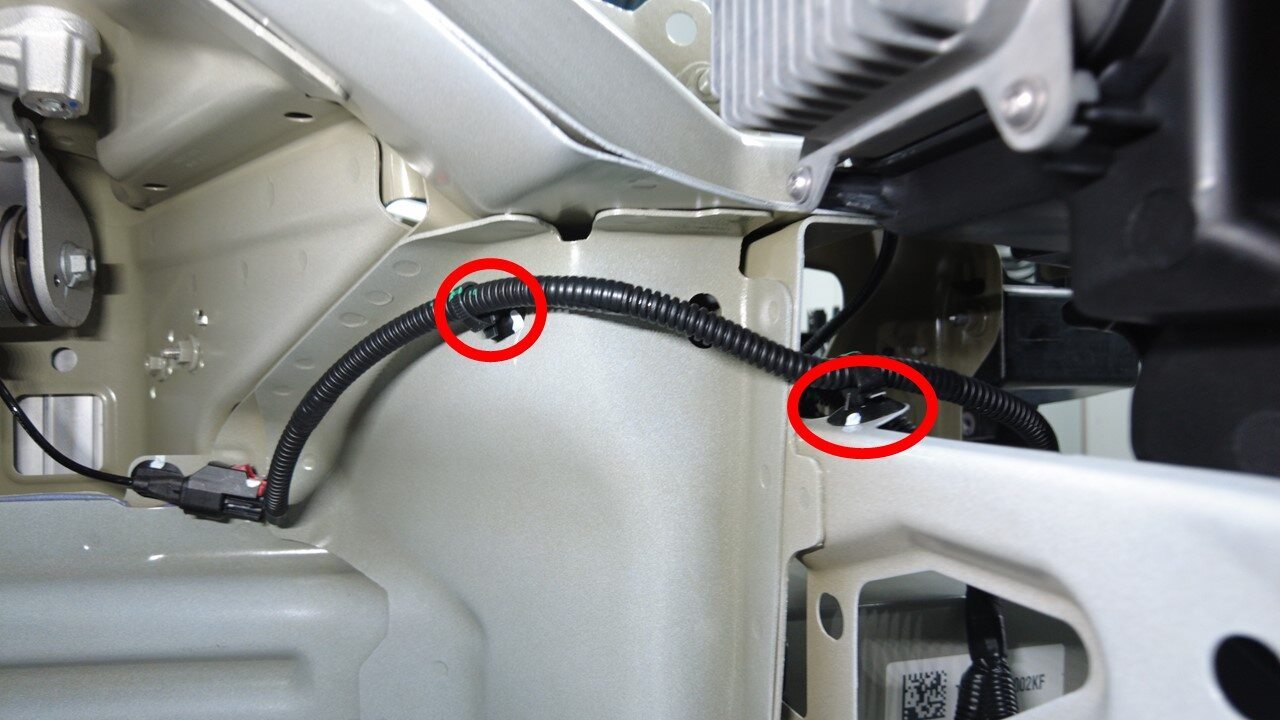

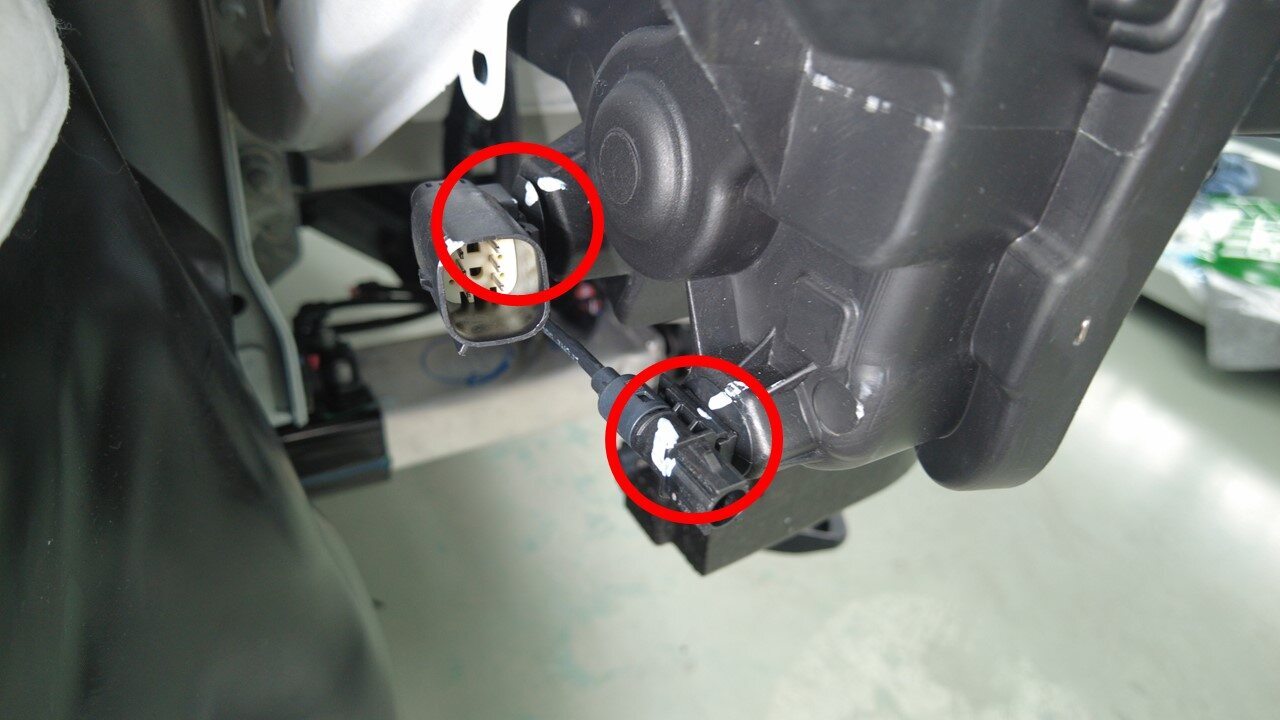

  8. 松开右侧前照灯上的线束夹（2 个）。

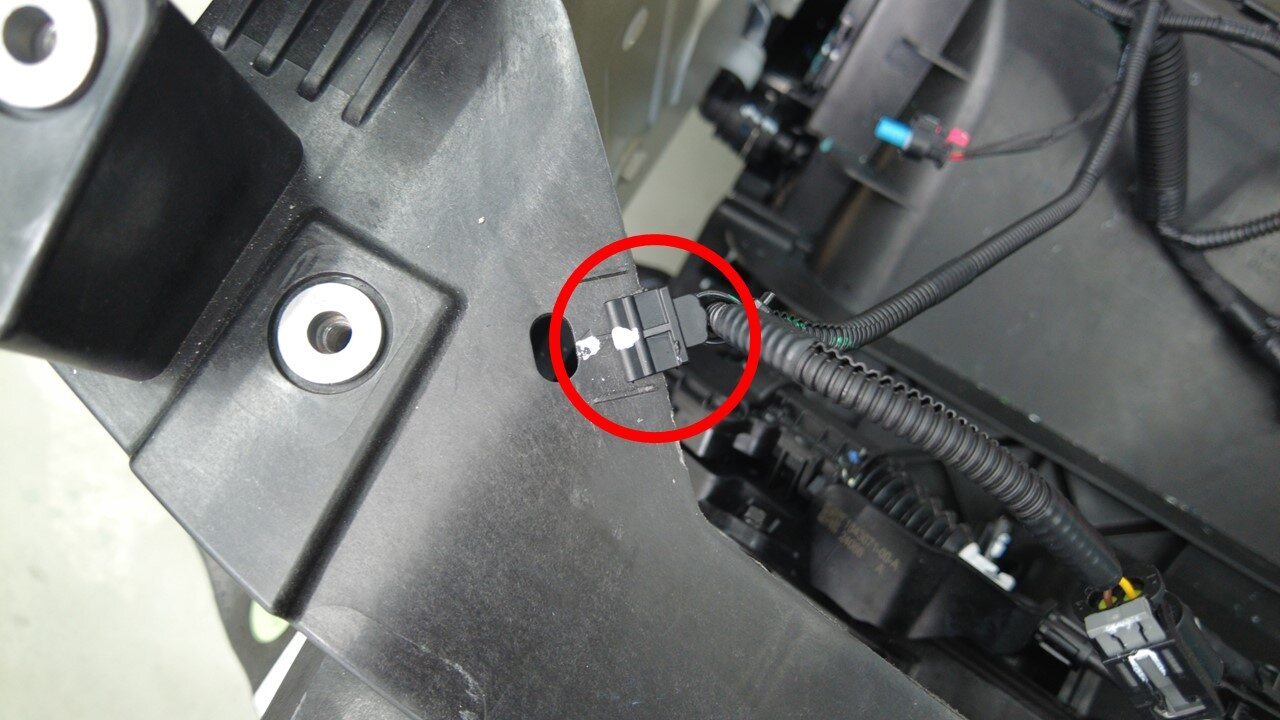

  9. 松开右侧防撞罐上的线束夹。

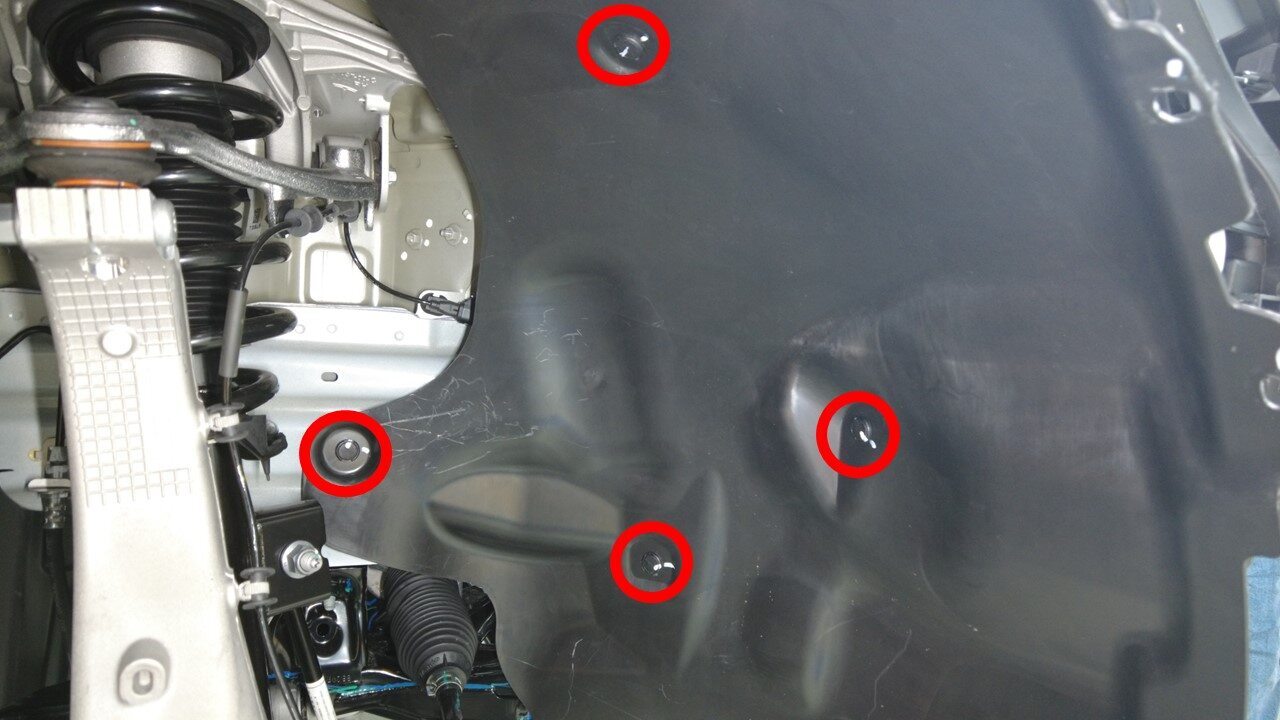

  10. 松开 4 个右前轮毂内衬卡子。

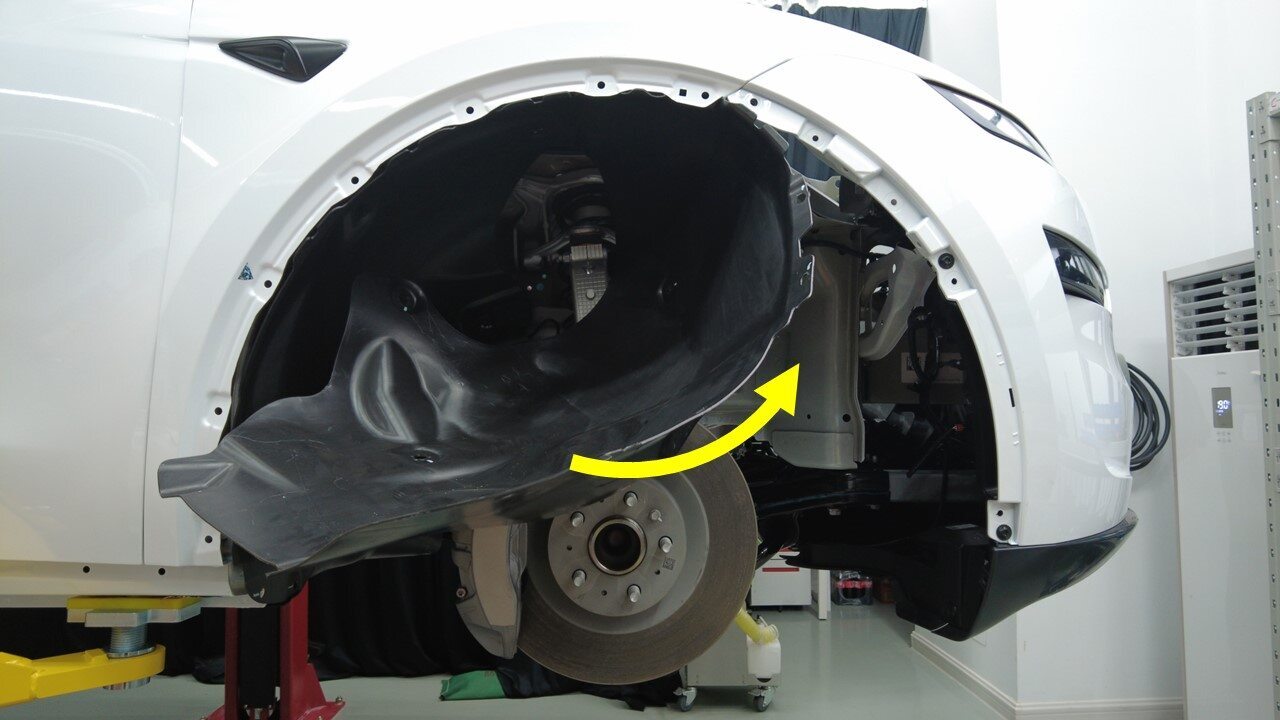

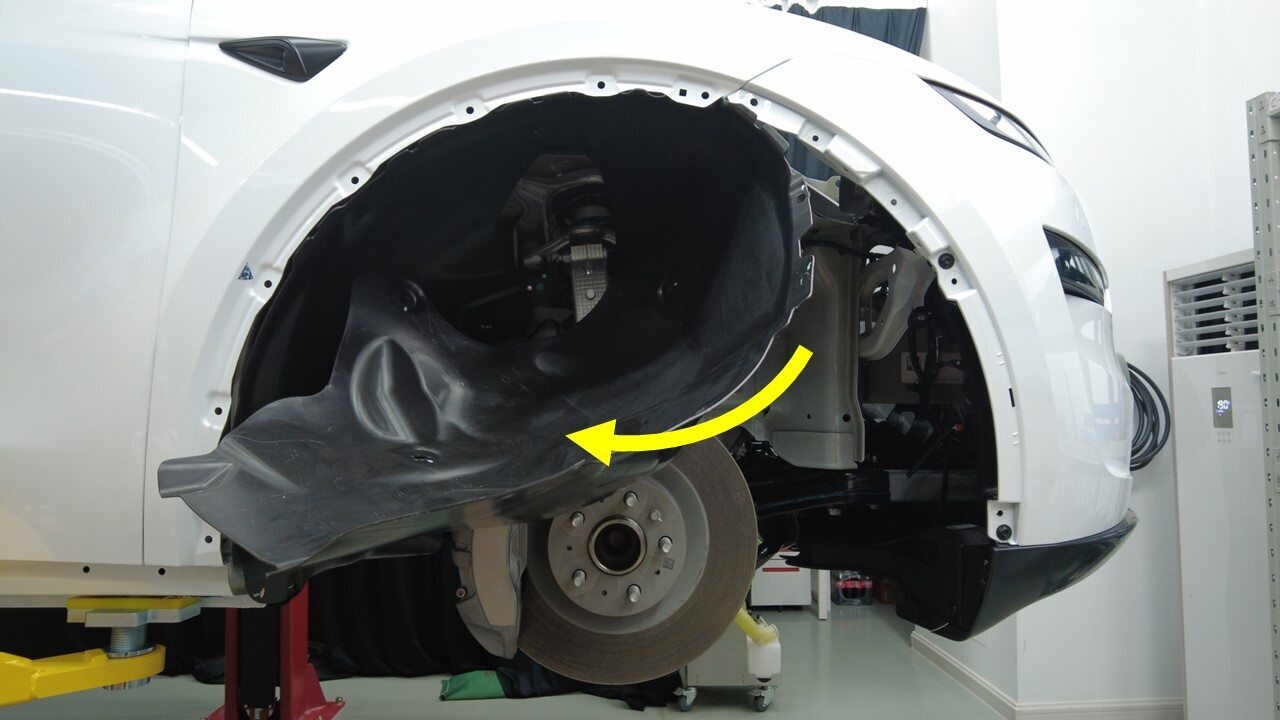

  11. 部分拆下右前轮毂内衬。

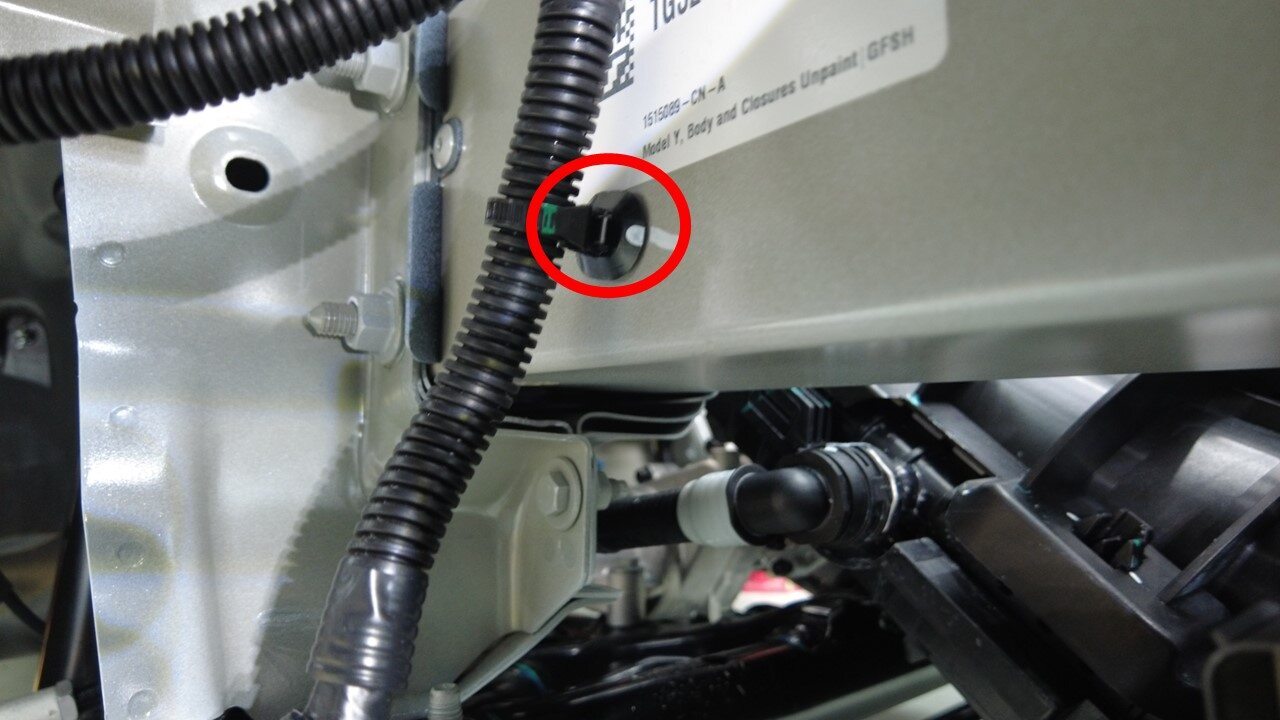

  12. 将右前轮毂转速传感器线束夹（2 个）从车身上松开。

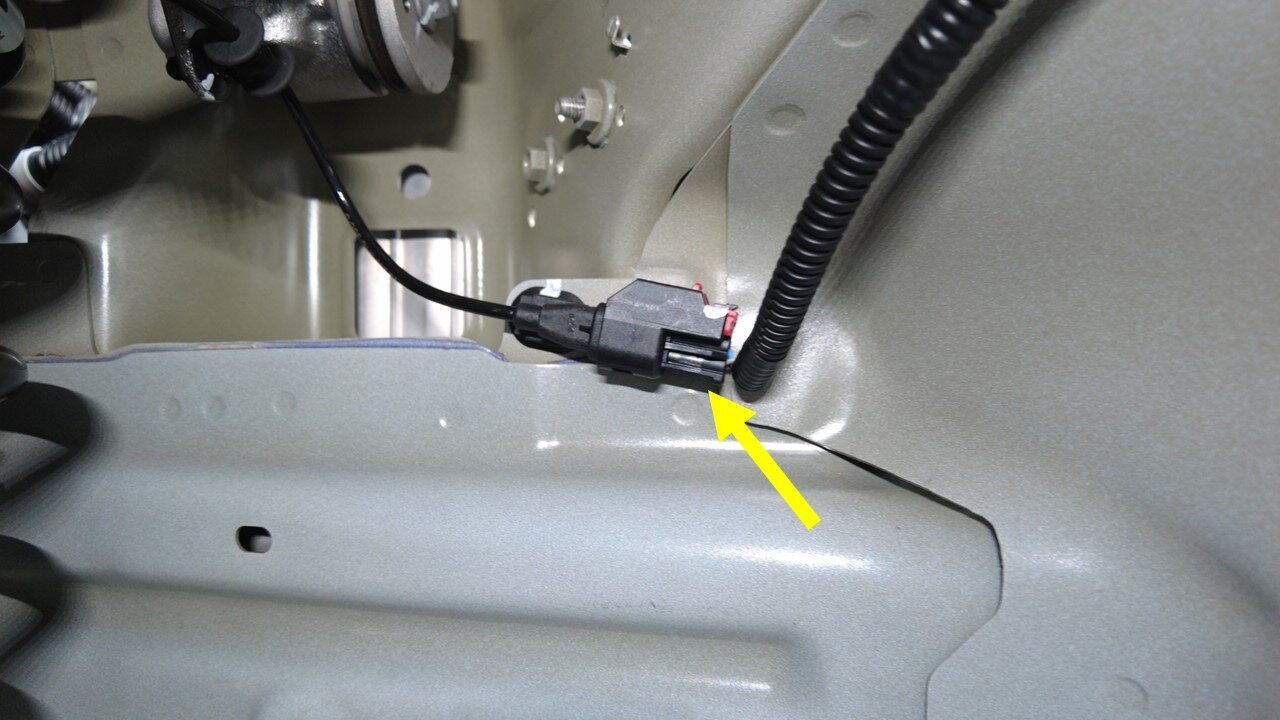

  13. 断开右前轮毂转速传感器连接器。
  14. 拆下前端模块支架右侧碰撞加速计传感器。请参阅单轴 - 480G - 碰撞加速传感器 ((拆卸和更换))。

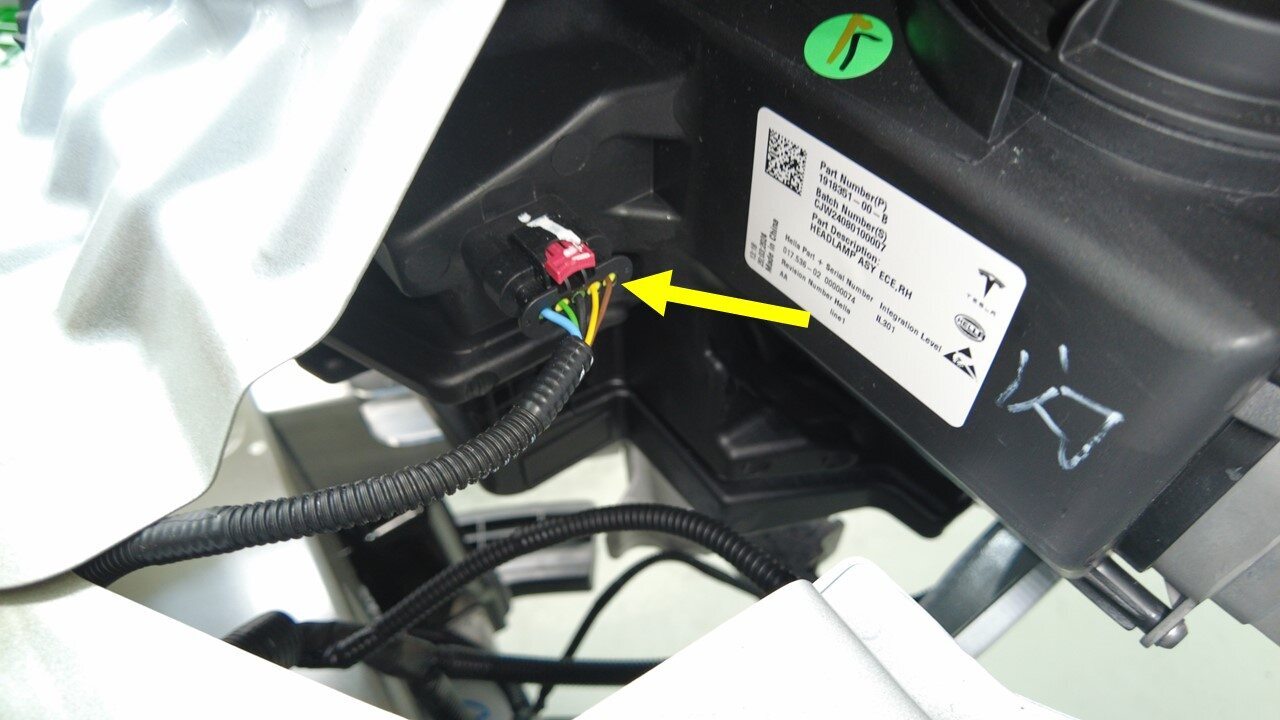

  15. 断开右侧前照灯连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    拉动锁片以断开锁止机构，然后再次拉动锁片以松开连接器。请勿向下按压锁片。

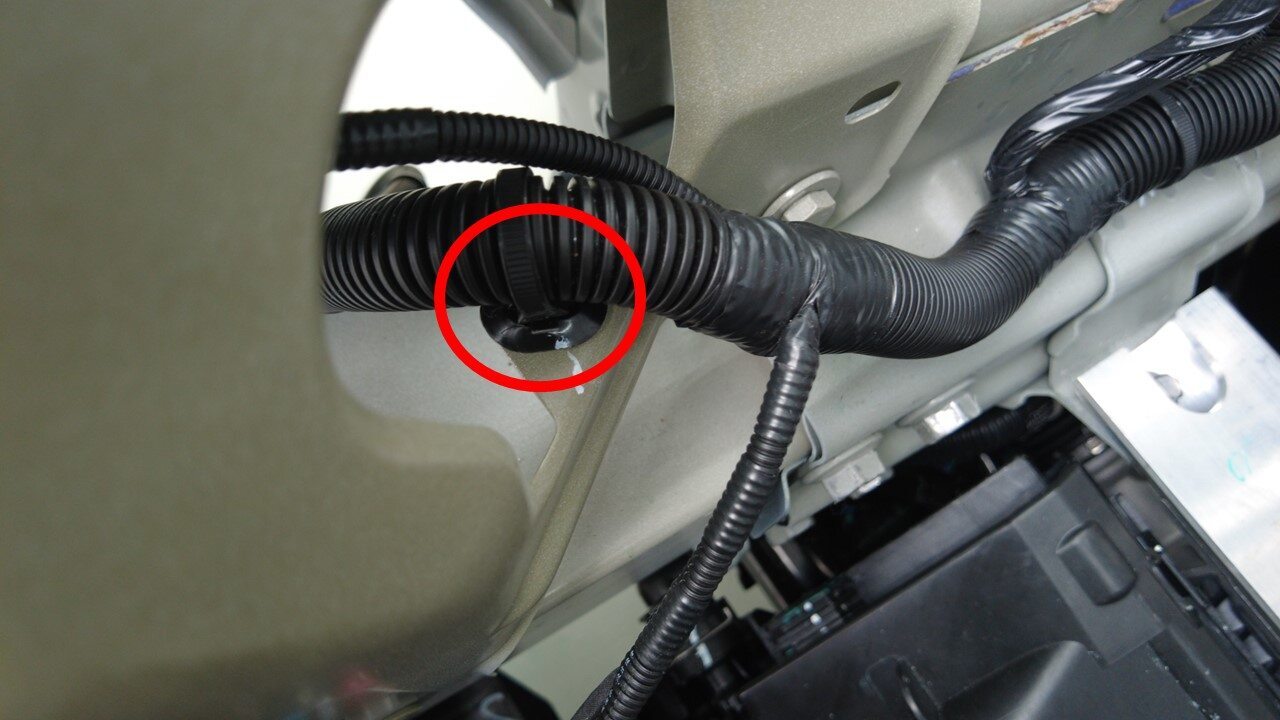

  16. 松开前端模块上的线束夹。
  17. 将前部线束夹从前端模块支架右侧总成上松开。

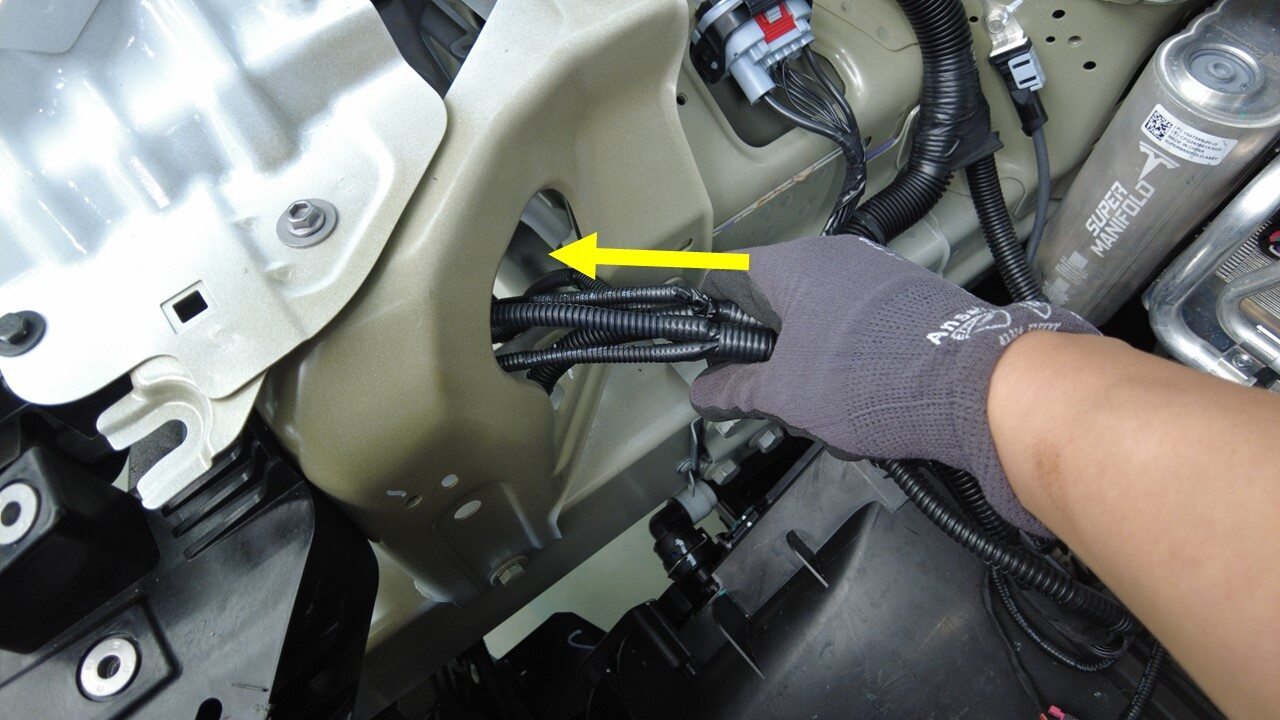

  18. 将线束从前端模块支架右侧总成上拆下。

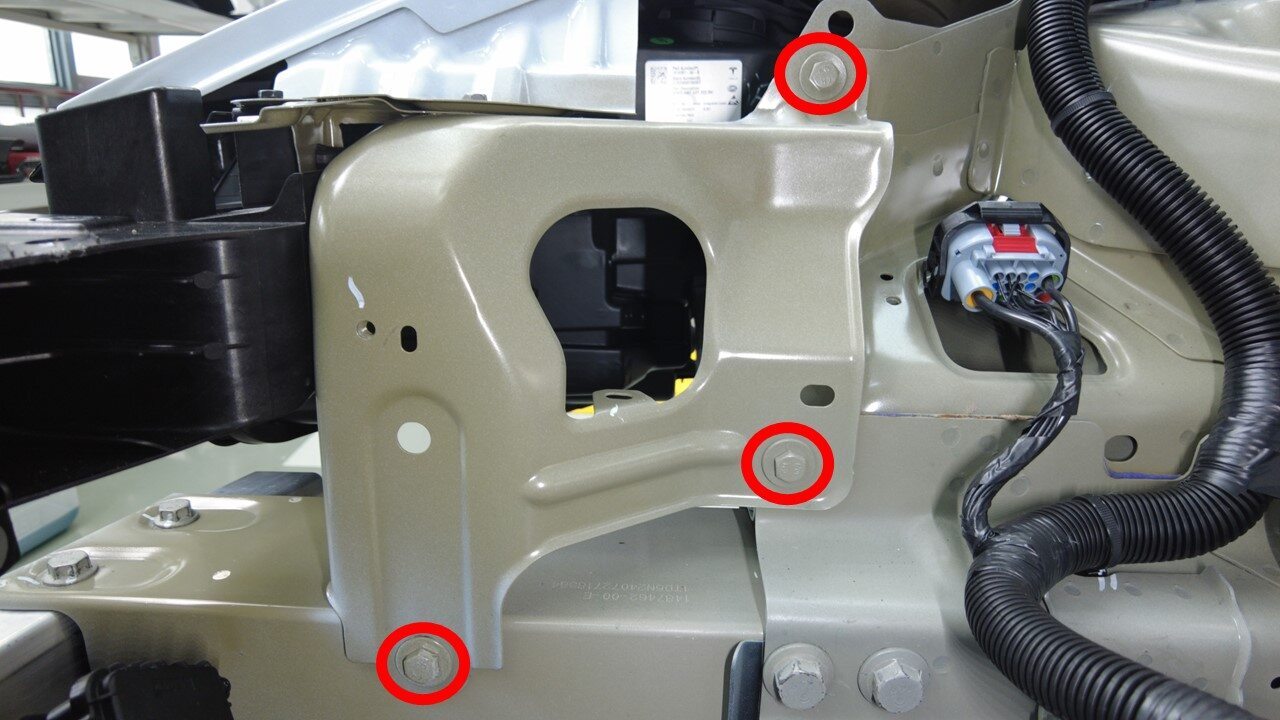

  19. 拆下将前端模块支架右侧总成固定到车身的螺栓（3 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

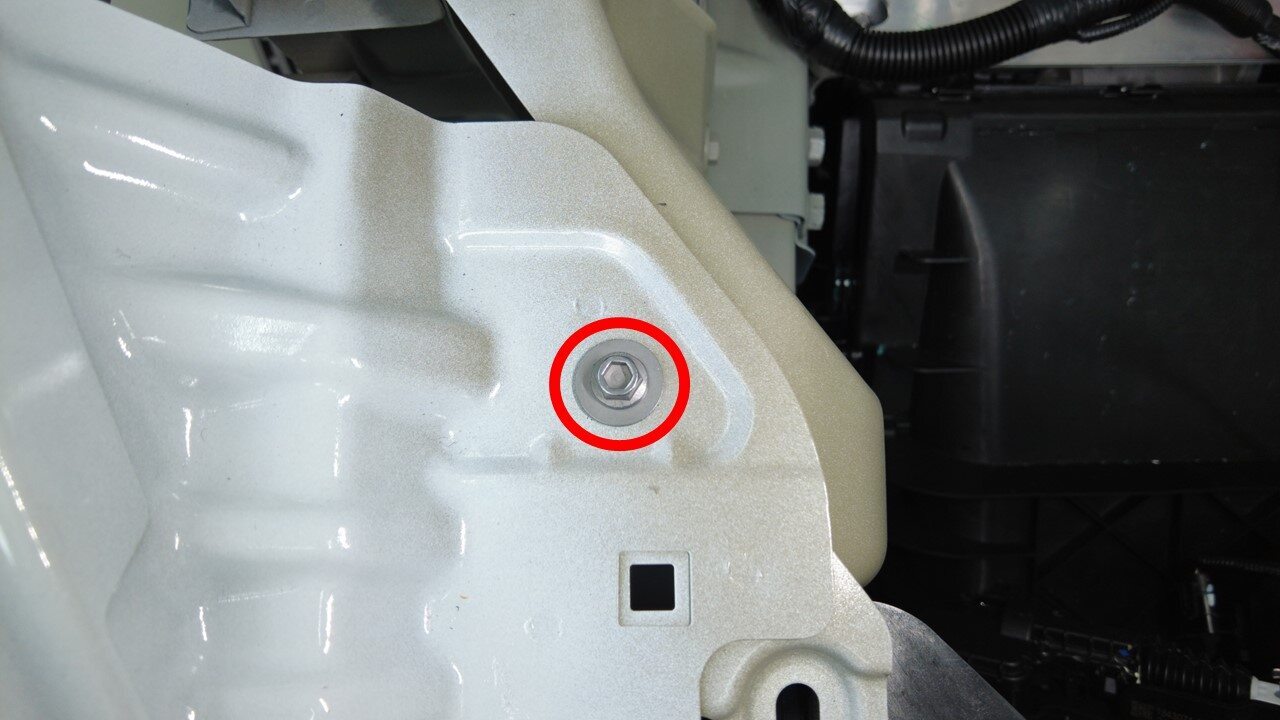

  20. 拆下将前端模块支架固定到右前翼子板的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒

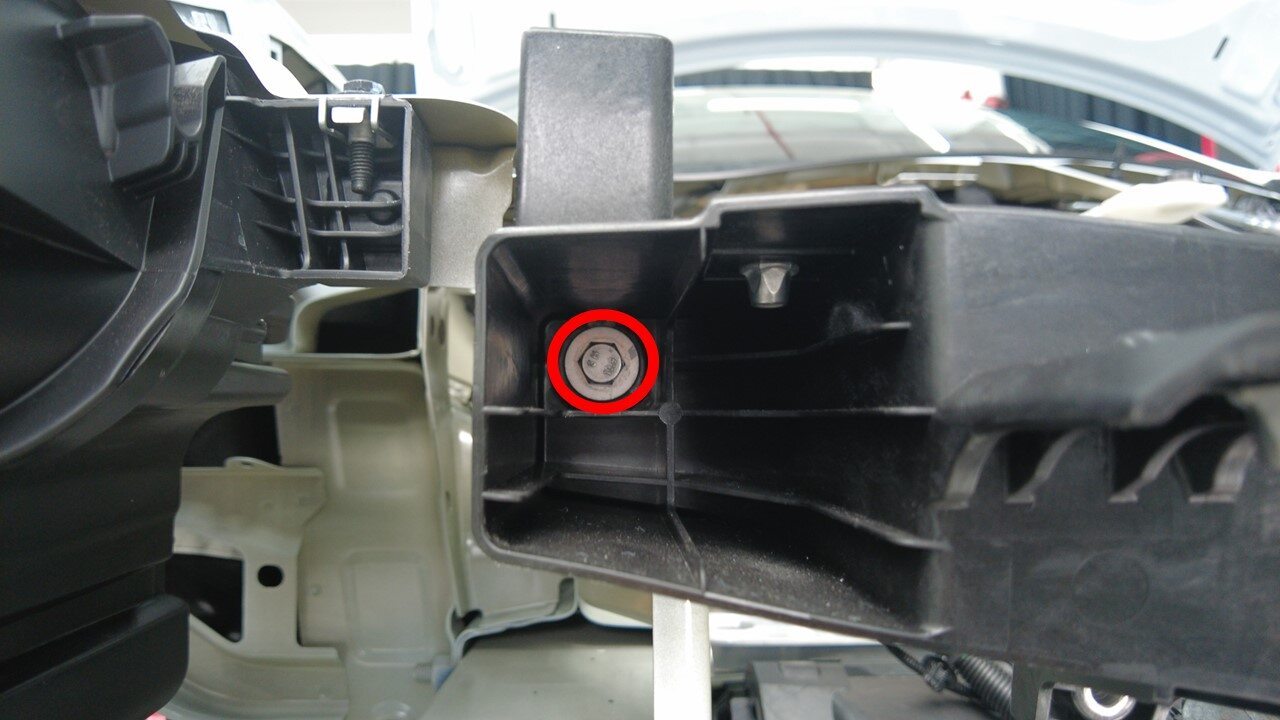

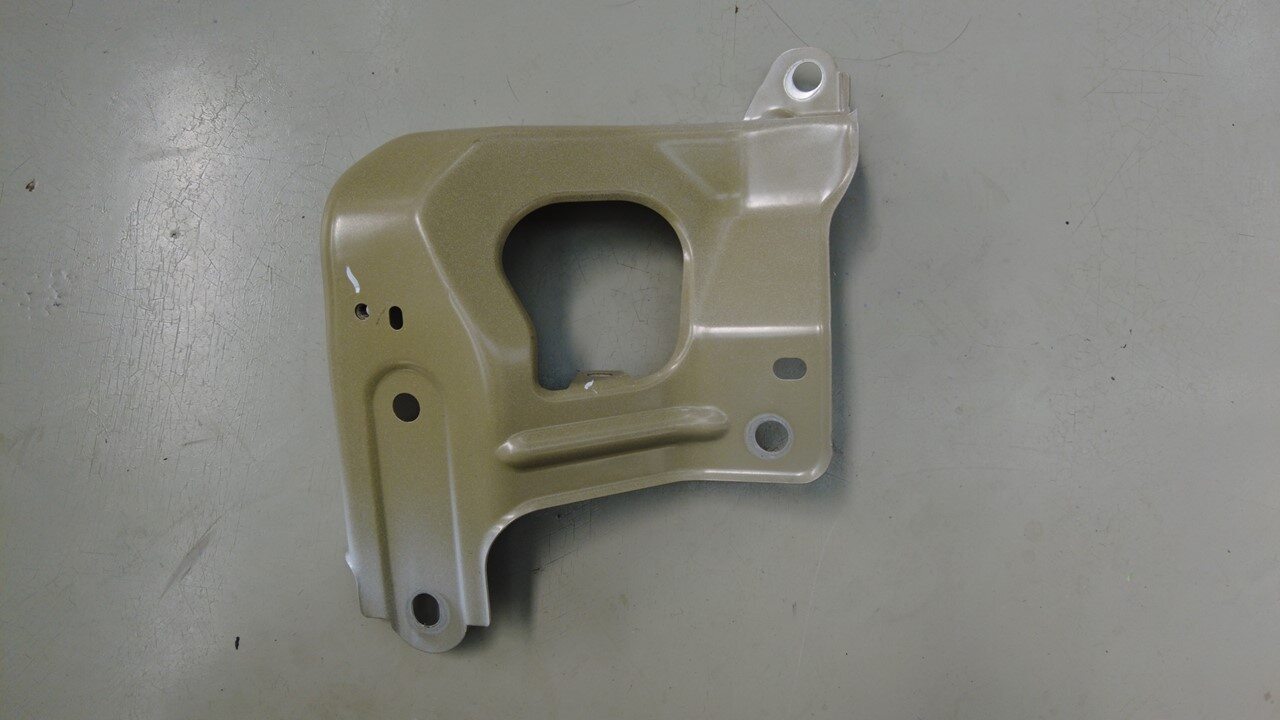

  21. 拆下将前端模块支架右侧总成固定到前端模块的螺栓，然后将前端模块支架右侧总成从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米深套筒
    • 10 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 手动拧紧将前端模块支架右侧总成固定到前端模块的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    将在后续步骤中紧固。
  2. 手动拧紧将前端模块支架固定到右前翼子板的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    将在后续步骤中紧固。
  3. 手动拧紧将前端模块支架右侧总成固定到车身的螺栓（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    将在后续步骤中紧固。
  4. 紧固将前端模块支架右侧总成固定到车身的螺栓（3 个）。
    30 Nm (22.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  5. 紧固将前端模块支架固定到右前翼子板的螺栓。
    6.5 Nm (4.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒
  6. 紧固将前端模块支架右侧总成固定到前端模块的螺栓。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米深套筒
    • 10 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  7. 将前部线束穿过前端模块支架右侧总成布设好。
  8. 将前部线束夹紧固到前端模块支架右侧总成上。
  9. 连接右侧前照灯连接器。
  10. 安装前端模块支架右侧碰撞加速计传感器。请参阅单轴 - 480G - 碰撞加速传感器 ((拆卸和更换))。
  11. 使用夹子将前部线束固定到前端模块。
  12. 使用夹子将前部线束固定到右侧防撞罐。
  13. 连接右前行人保护压力管传感器。
  14. 安装将右前轮毂转速传感器线束固定到车身的夹子（2 个）。
  15. 连接右前轮毂转速传感器连接器。
  16. 安装右前轮毂内衬。
  17. 安装 4 个右前轮毂内衬卡子。
  18. 使用夹子将线束固定到右侧前照灯上。
  19. 连接前端模块右侧线束连接器。
  20. 将前饰板总成安装到车辆上。请参阅前保险杠饰板 ((拆卸和更换))。
  21. 安装右前轮毂。请参阅轮毂总成（拆卸和安装）。
  22. 安装前灯带总成。请参阅灯带 - 前（拆卸和安装）。
  23. 连接低压电池电源。请参阅低压电源（断开和连接）。
  24. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
