传动装置 - 下部模式 - HVAC(拆卸和安装)

校正代码 待定 FRT 2.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格传动装置 - 下部模式 - HVAC(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱固定到横梁的螺母(4 个)
15 Nm (11.1 lbs-ft)
  • 13 毫米深套筒
重复使用
将左右横梁固定到 A 柱的螺栓(4 个)
29 Nm (21.4 lbs-ft)
  • 13 毫米深套筒
重复使用
将横梁固定到 HVAC 总成的螺栓
5.5 Nm (4.1 lbs-ft)
  • 10 毫米套筒
重复使用
将横梁固定到前围上盖板的螺栓
25 Nm (18.4 lbs-ft)
  • 13 毫米 12 角组合扳手
  • 13 毫米 3/8 英寸钻头扩口爪形套筒
重复使用
将横梁固定到车身的螺栓(2 个)
25 Nm (18.4 lbs-ft)
  • 13 毫米深套筒
重复使用
用于固定下部模式传动装置的螺钉(2 个)
1.25 Nm (.9 lbs-ft)
  • 6 毫米套筒
  • 4 英寸加长件
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用

拆卸

  1. 拆下中控台总成。请参阅中控台 2.0 ((拆卸和安装))
  2. 拆下仪表板左侧气波管道。请参阅仪表板 - 气流风管 - 左 ((拆卸和更换))
  3. 拆下前围上盖板泡沫。请参阅仪表板 - 前围上盖板泡沫垫 ((拆卸和更换))

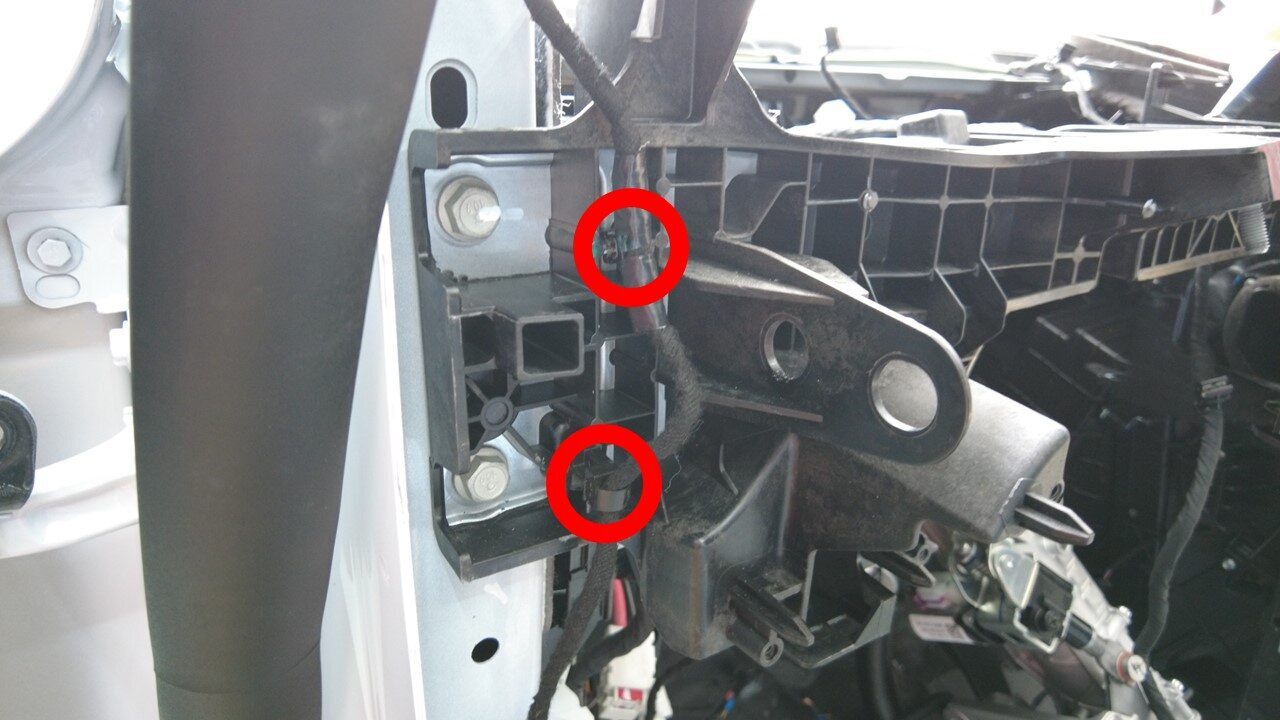

  4. 拆下左侧 A 柱下部的顶篷线束夹(2 个)。

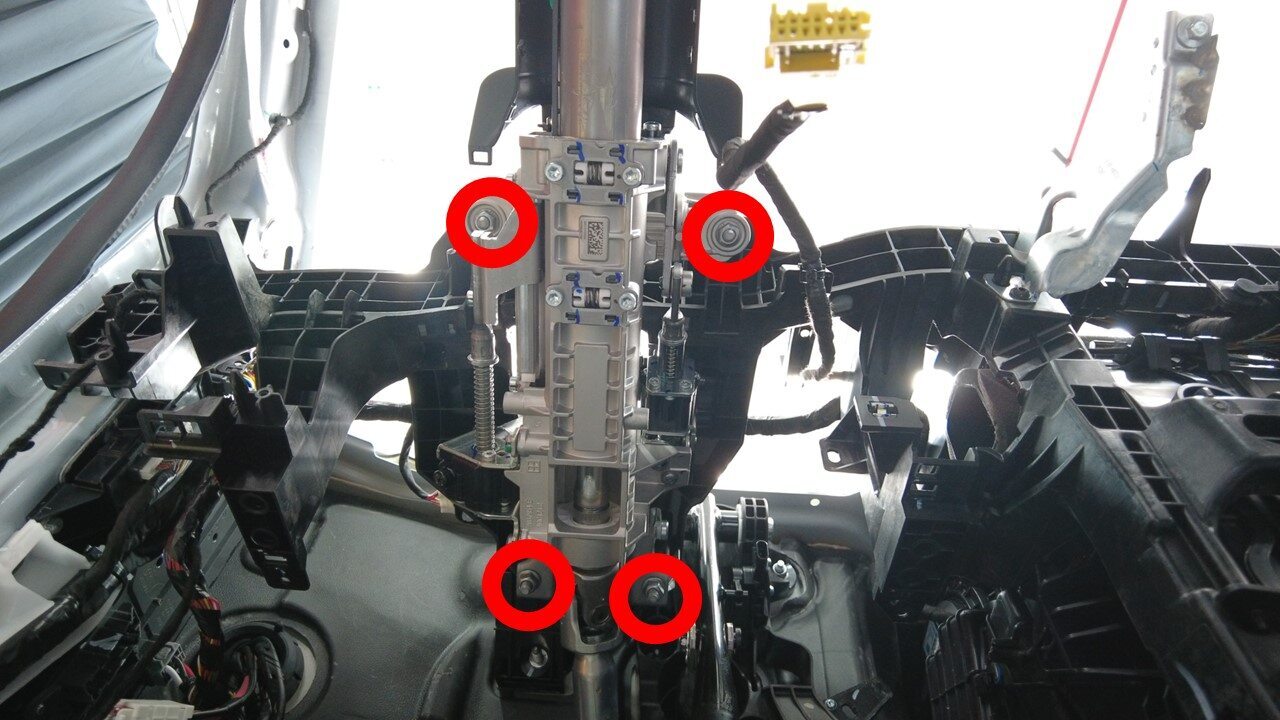

  5. 拆下将转向柱固定到横梁的螺母(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  6. 拆下仪表板左侧立板支架。请参阅仪表板立板支架 - 左 ((拆卸和更换))
  7. 拆下仪表板右侧立板支架。请参阅仪表板立板支架 - 右 ((拆卸和更换))

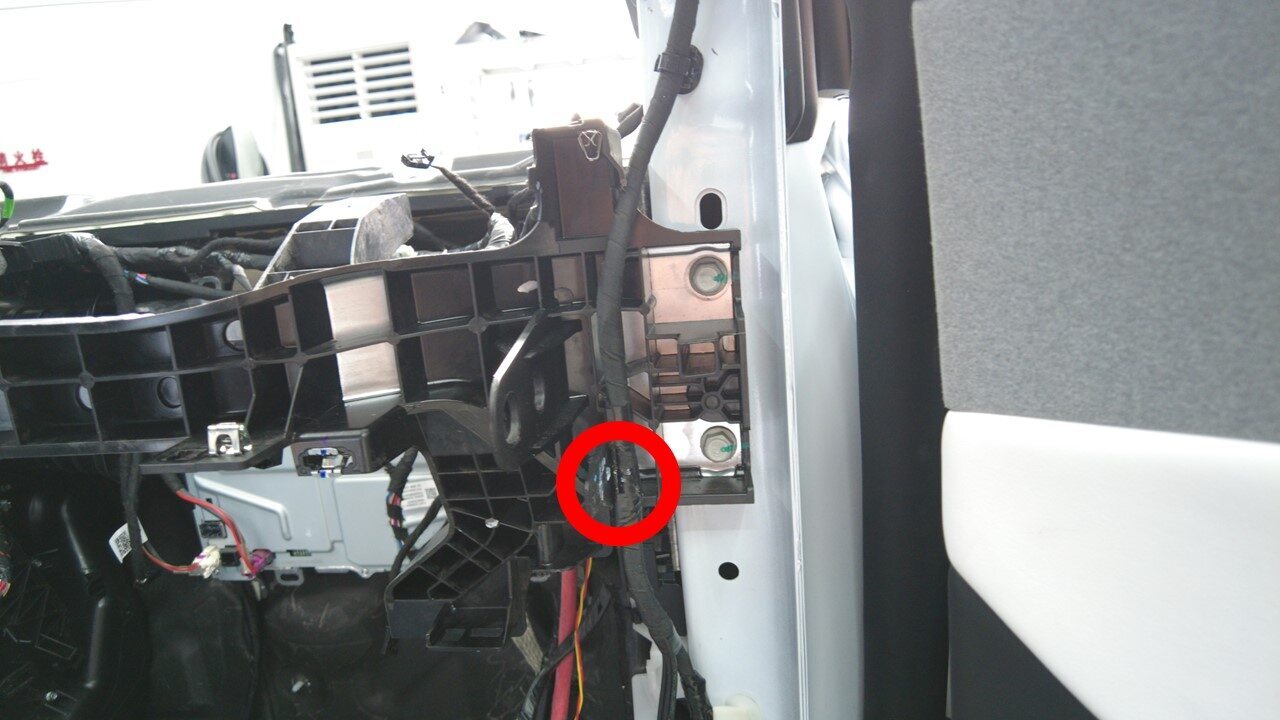

  8. 拆下右侧 A 柱下部的顶篷线束夹。

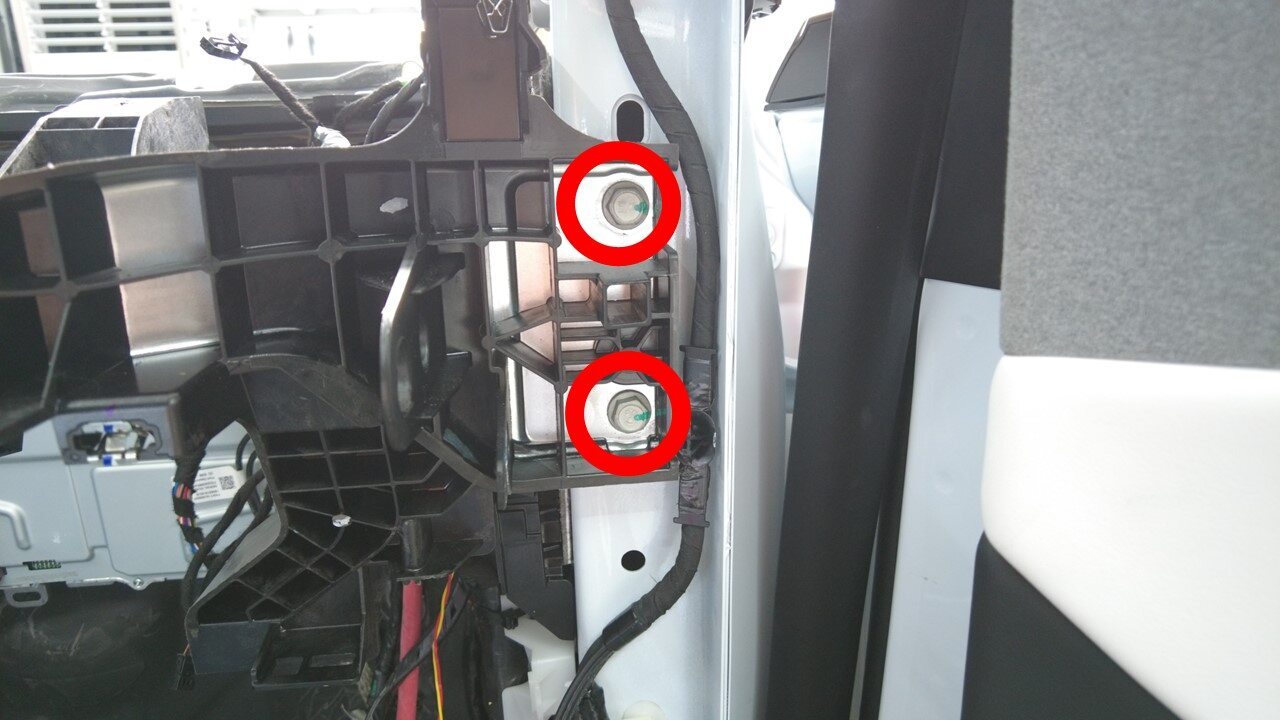

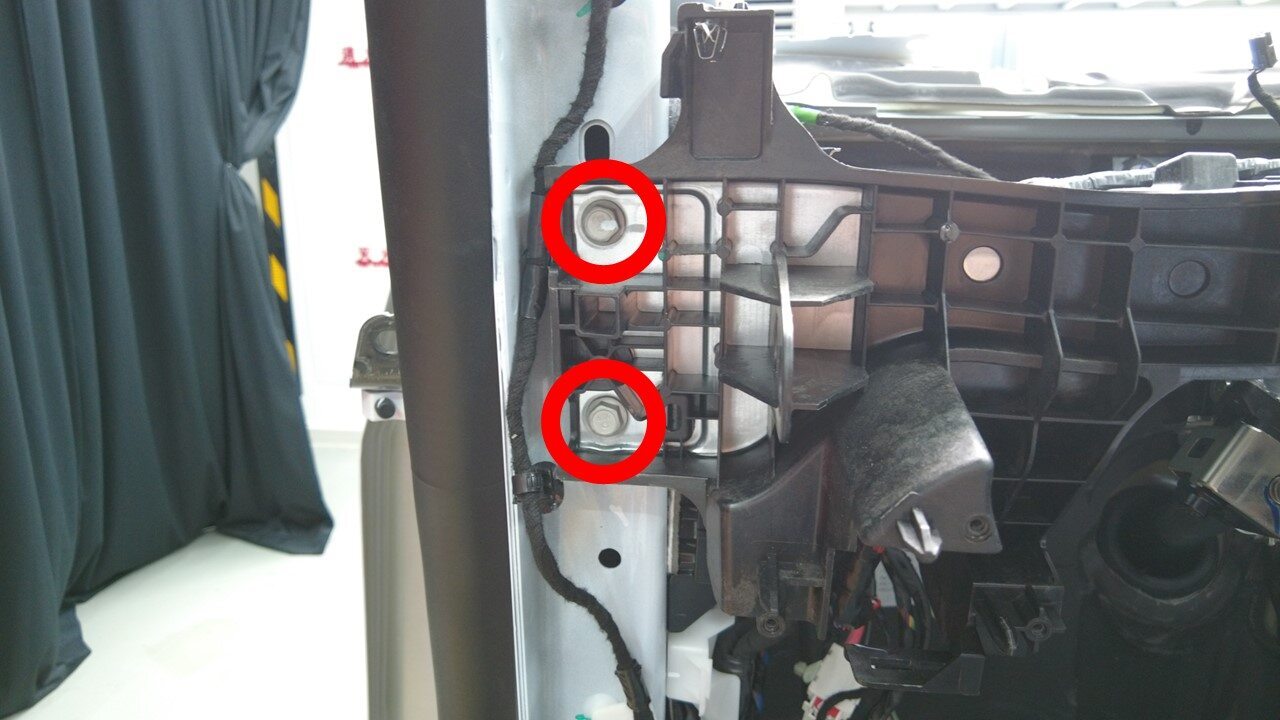

  9. 拆下将左右横梁固定到 A 柱的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

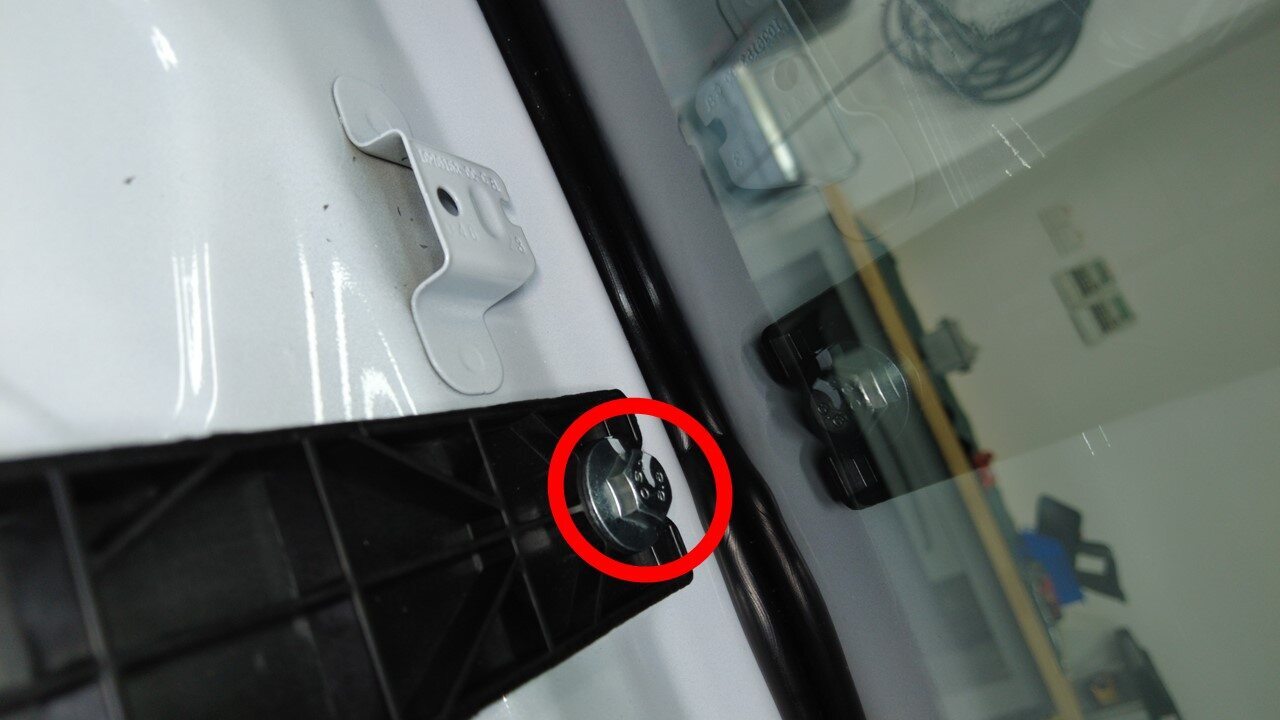

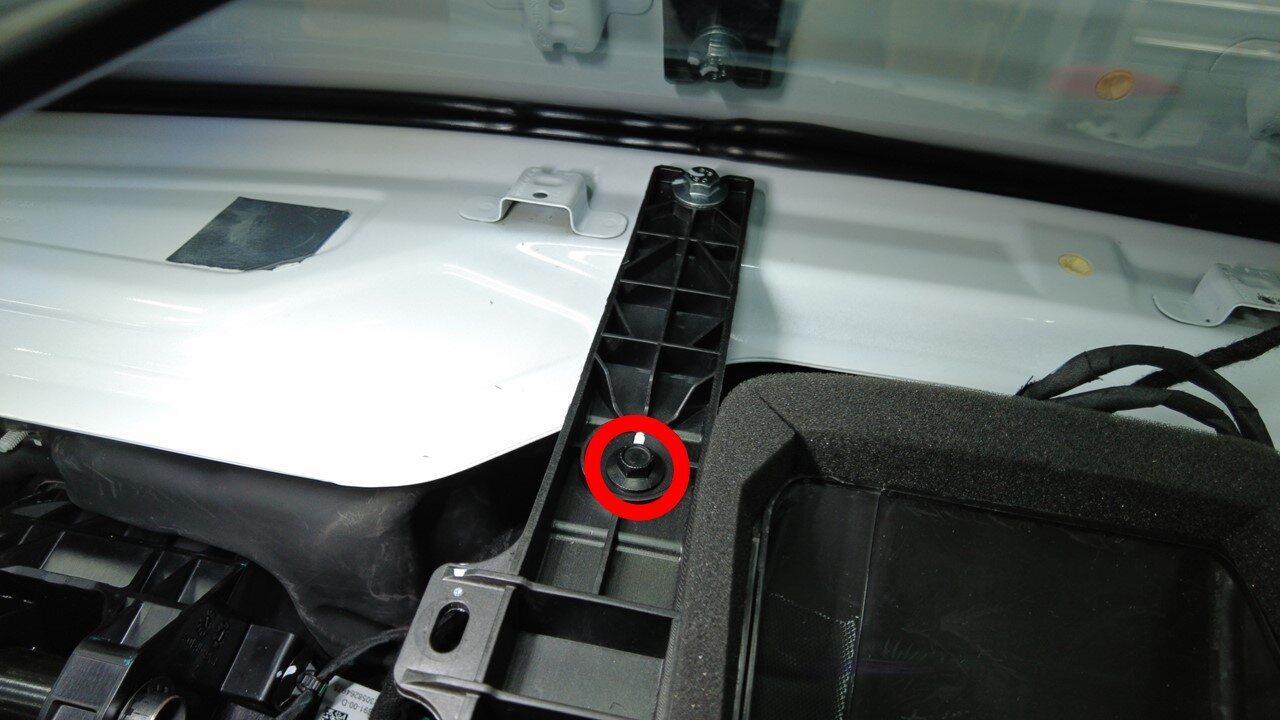

  10. 拆下将横梁固定到 HVAC 总成的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  11. 松开将横梁固定到前围篦板上部的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米 12 角组合扳手
    • 13 毫米 3/8 英寸钻头扩口爪形套筒

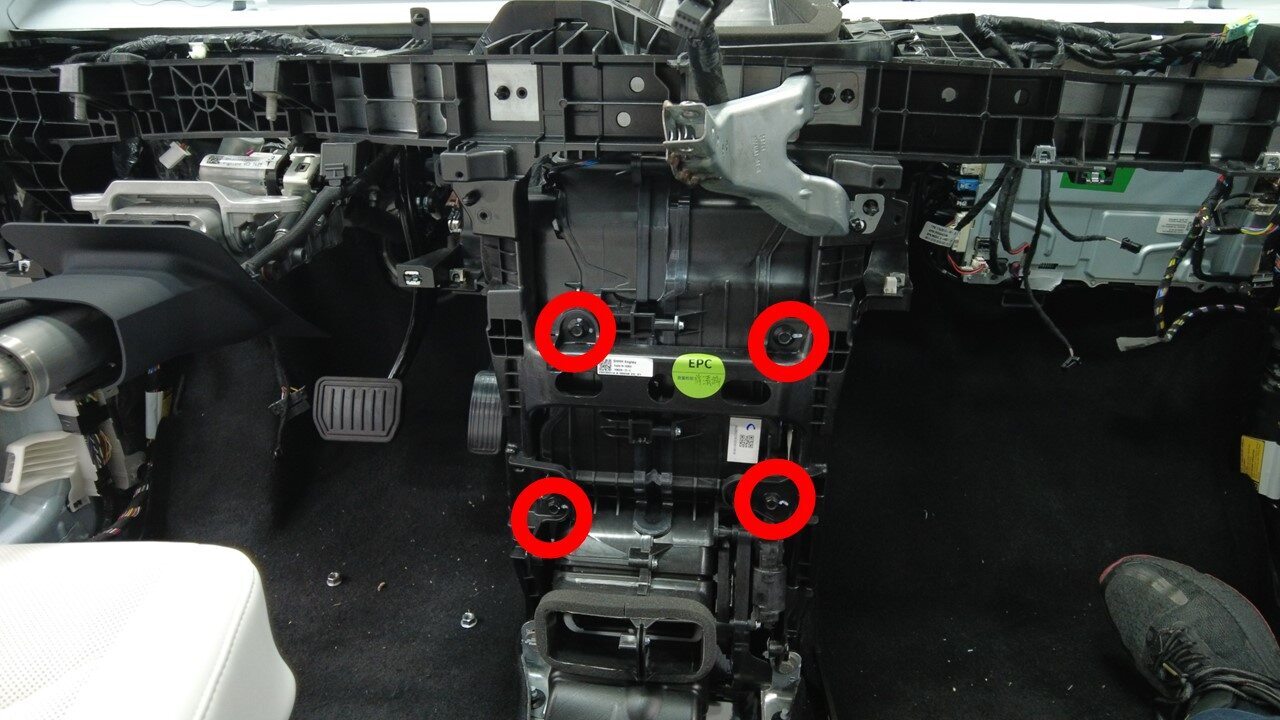

  12. 拆下将横梁固定到 HVAC 总成的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  13. 拆下雨刮器模块。请参阅雨刮器模块 - LHD ((拆卸和更换))

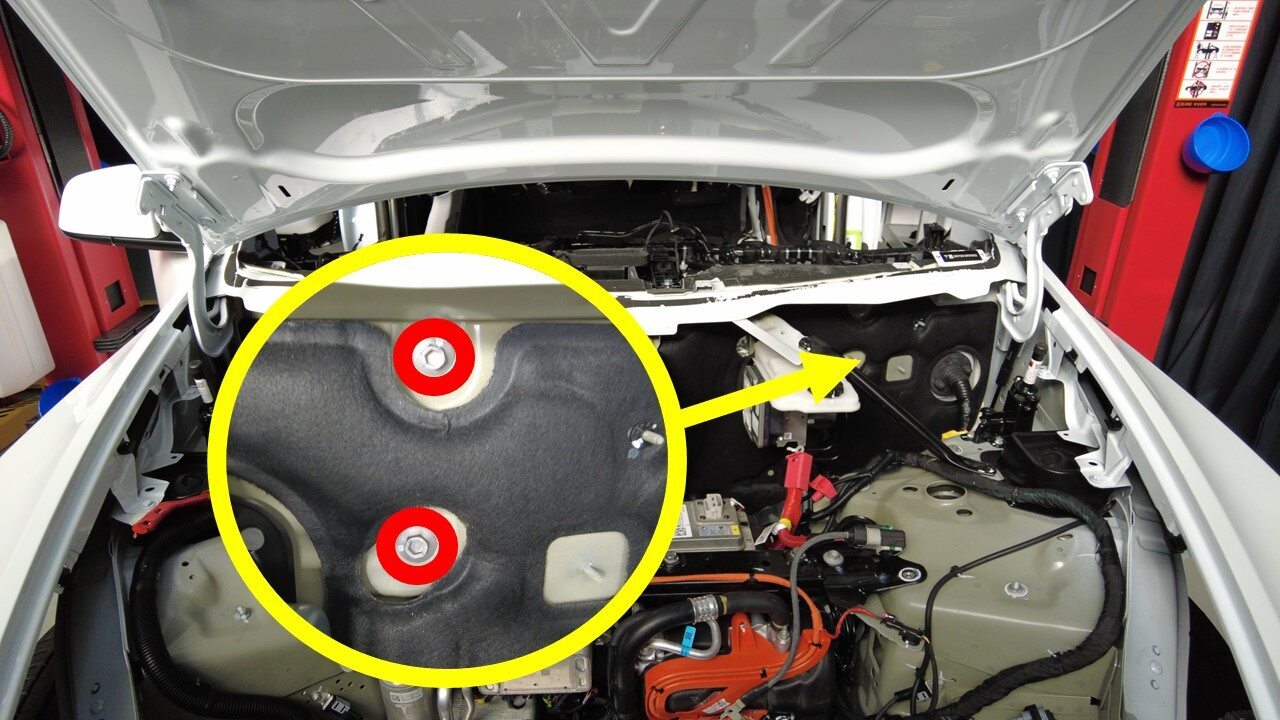

  14. 拆下将横梁固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

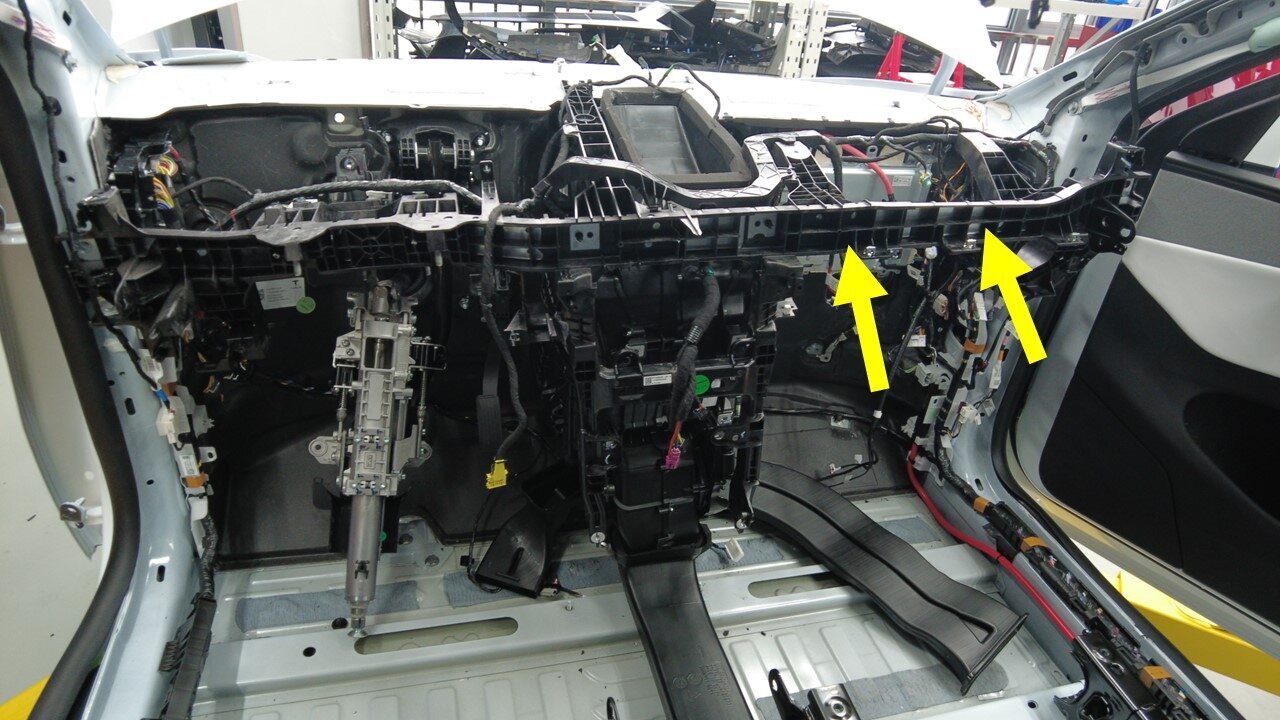

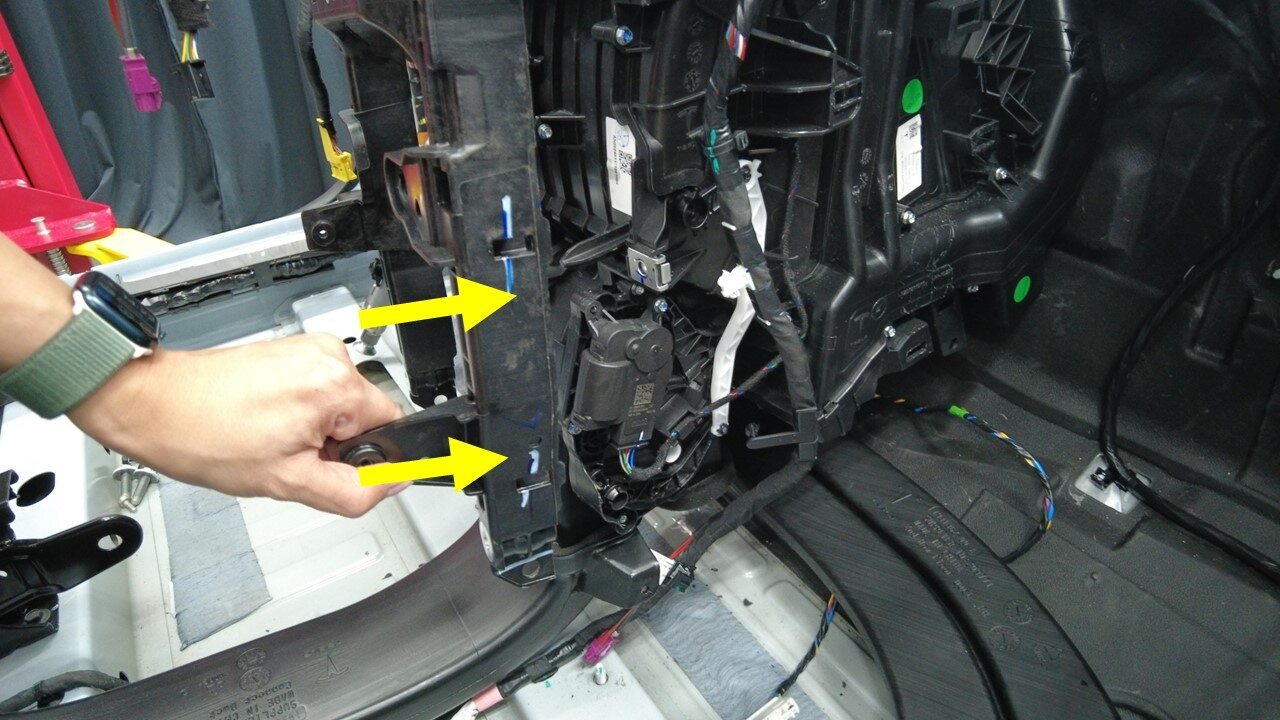

  15. 在协助下,从车辆上拆下部分横梁。
    Informational PurposesAn informational icon, calling your attention
    松开右侧横梁,为拆卸下部传动装置留出足够空间。
    Informational PurposesAn informational icon, calling your attention
    请留意固定销(5 个)。

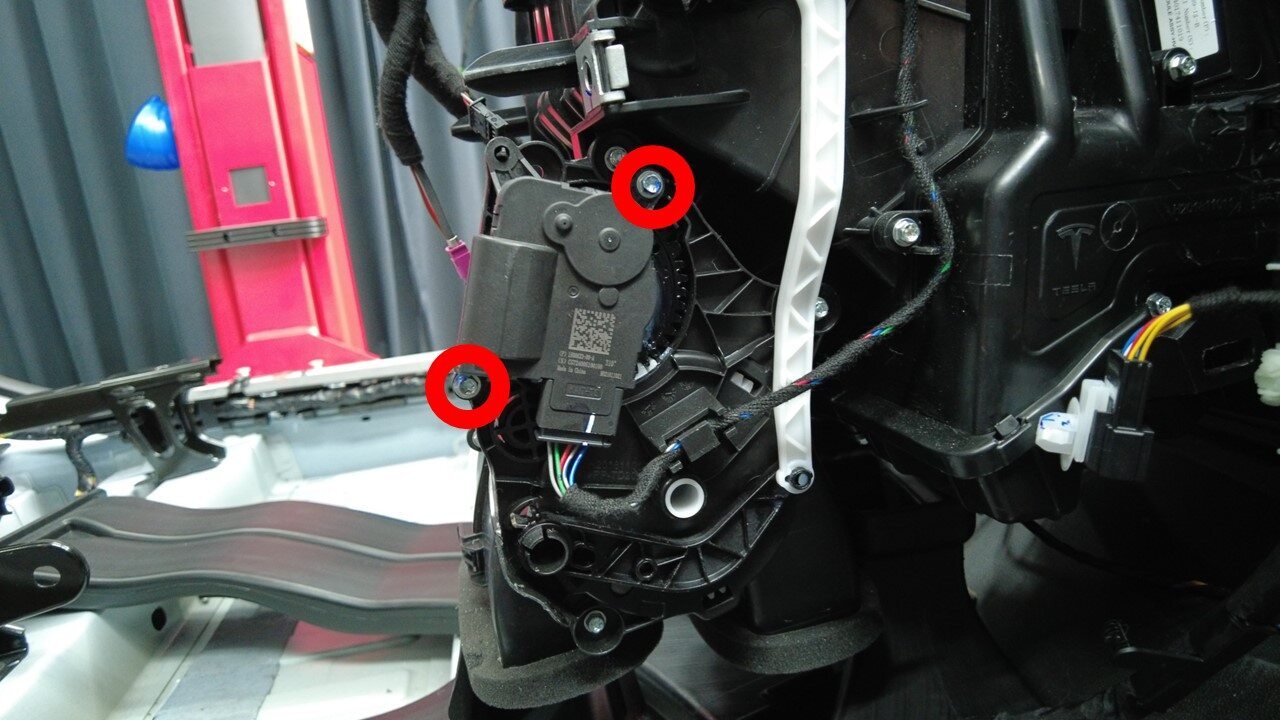

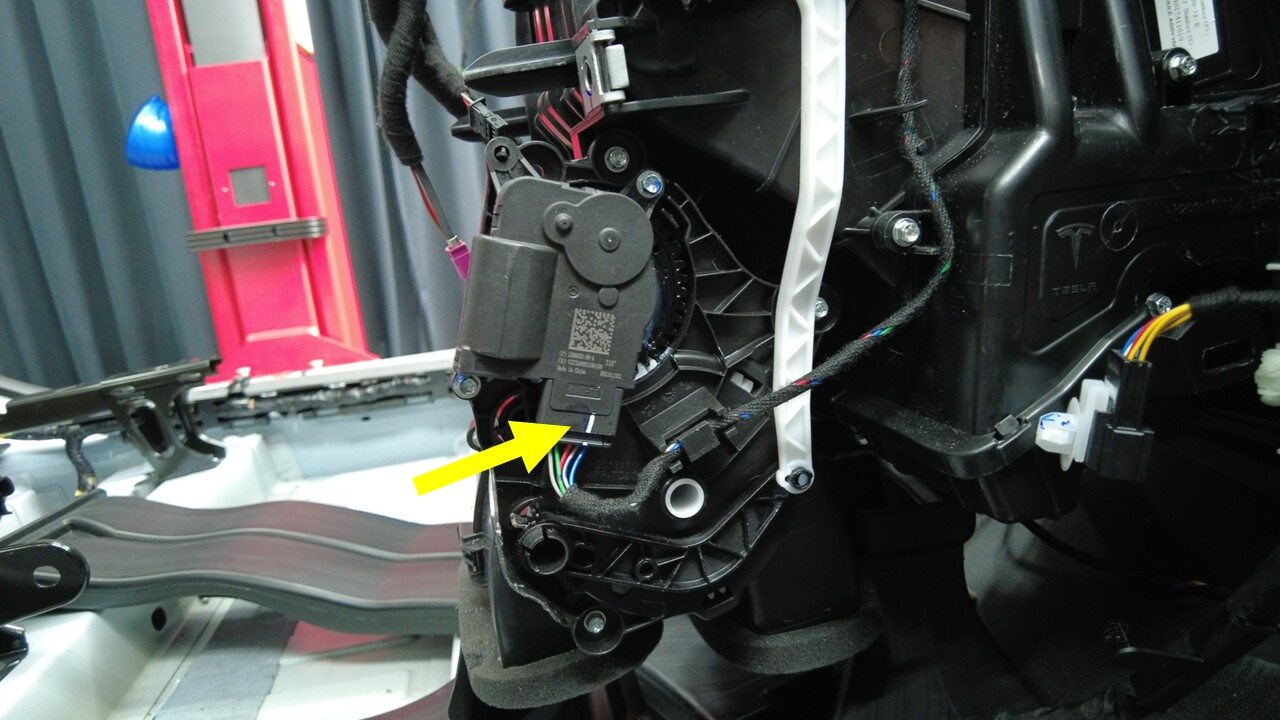

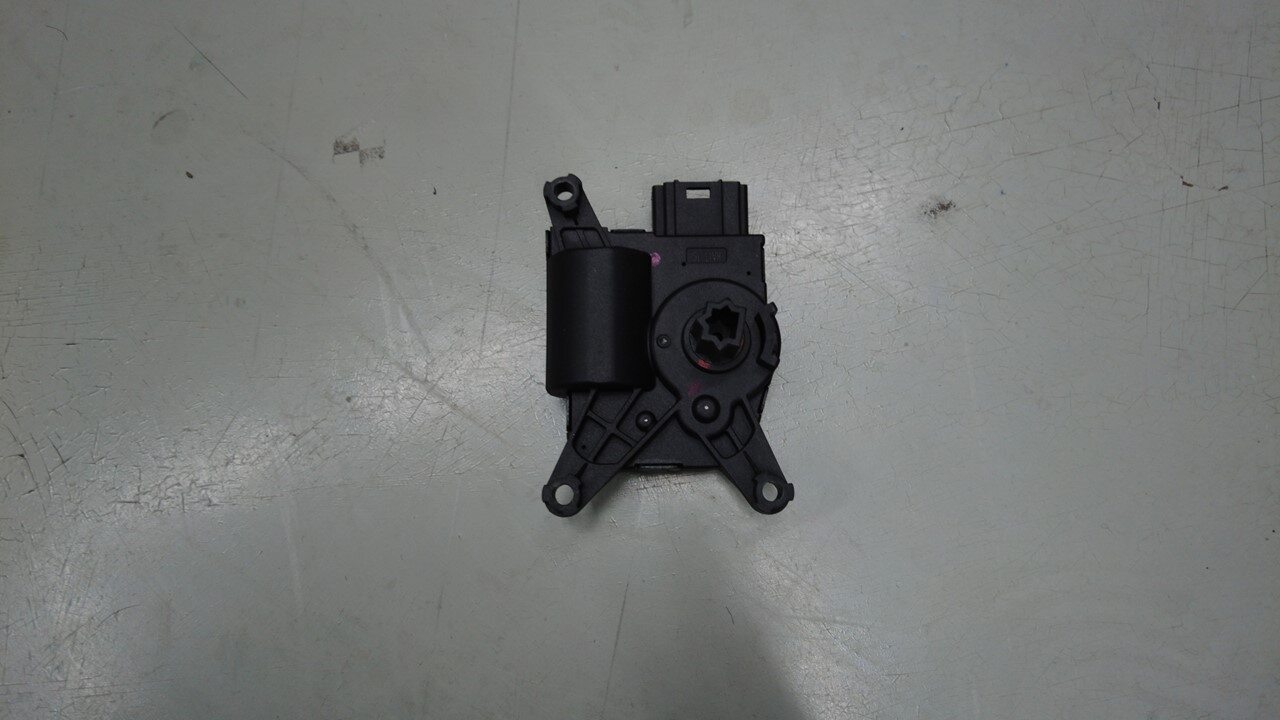

  16. 拆下用于固定下部模式传动装置的螺钉(2 个),断开连接器,然后将传动装置从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 6 毫米套筒
    • 4 英寸加长件
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

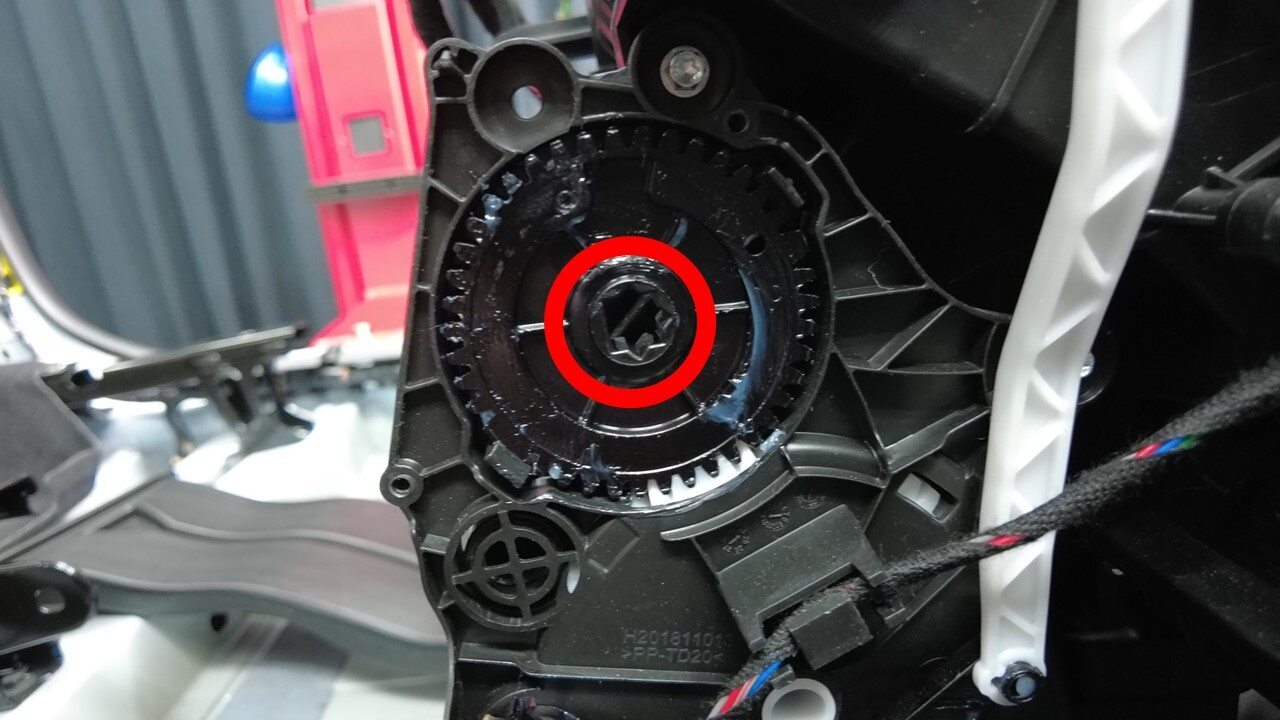

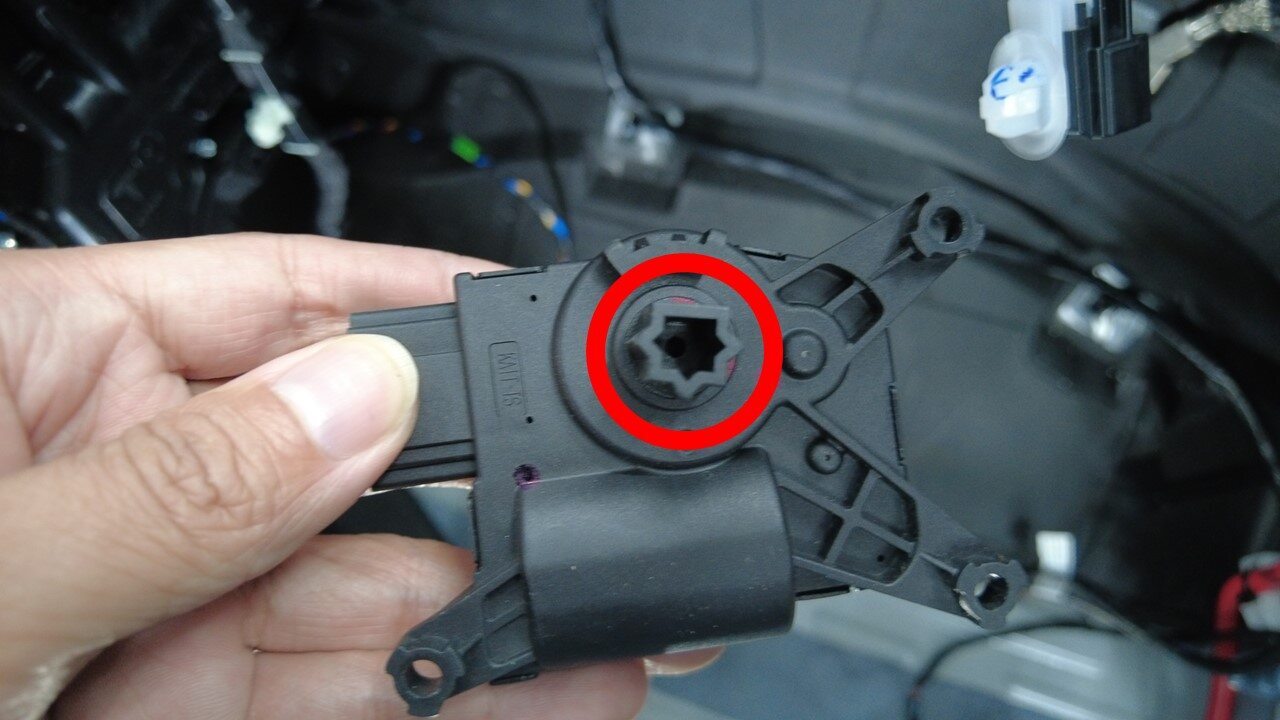

  1. 将下部模式传动装置插入键槽,连接传动装置连接器,然后安装用于固定传动装置的螺钉(2 个)。
    1.25 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 6 毫米套筒
    • 4 英寸加长件
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

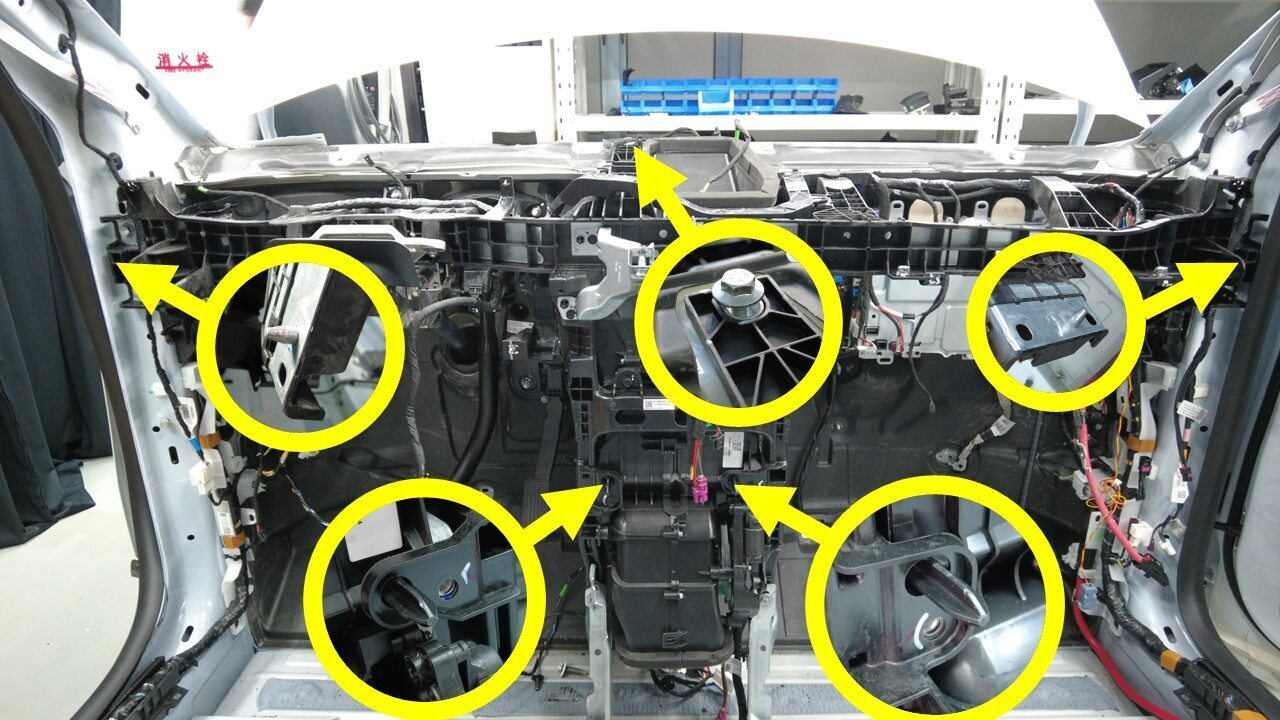

  2. 在协助下,将横梁上的固定销(5 个)与车身上的凹槽对齐,然后将横梁安装到车辆上。
    Informational PurposesAn informational icon, calling your attention
    确保线束未扭结。
  3. 安装将横梁固定到车身的螺栓(2 个)。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  4. 安装将左右横梁固定到 A 柱的螺栓(4 个)。
    29 Nm (21.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  5. 安装将横梁固定到 HVAC 总成的螺栓。
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  6. 紧固将横梁固定到前围篦板上部的螺栓。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米 12 角组合扳手
    • 13 毫米 3/8 英寸钻头扩口爪形套筒
  7. 安装将横梁固定到 HVAC 总成的螺栓(4 个)。
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  8. 安装仪表板右侧立板支架。请参阅仪表板立板支架 - 右 ((拆卸和更换))
  9. 安装仪表板左侧立板支架。请参阅仪表板立板支架 - 左 ((拆卸和更换))
  10. 安装将转向柱固定到横梁的螺母(4 个)。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  11. 将顶篷线束夹(2 个)安装到左侧 A 柱下部。
  12. 将顶篷线束夹安装到右侧 A 柱下部。
  13. 安装前围上盖板泡沫。请参阅仪表板 - 前围上盖板泡沫垫 ((拆卸和更换))
  14. 安装仪表板左侧气波管道。请参阅仪表板 - 气流风管 - 左 ((拆卸和更换))
  15. 安装中控台总成。请参阅中控台 2.0 ((拆卸和安装))
  16. 安装雨刮器模块。请参阅 雨刮器模块 - LHD ((拆卸和更换))
