散热器 ((拆卸和更换))

校正代码 1830010302 FRT 1.20 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-09-02: 添加了 the PROC_VC_X_RESET-RADIATOR-UA-INDEX 例行程序。
  • 2026-02-04: 添加了有关挡石板的步骤。

拆卸

  1. 将冷却风扇模块总成从车上拆下。请参阅 冷却风扇模块 ((拆卸和更换))。
  2. 将主动进气格栅从冷却风扇模块上拆下。请参阅 主动进气格栅 ((拆卸和安装))。

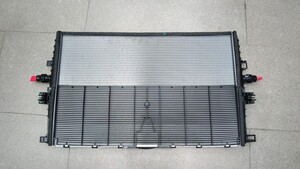

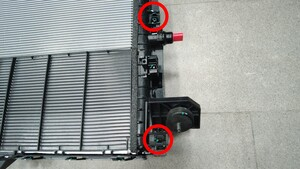

  3. 松开将散热器固定到风扇和护罩总成的锁片，然后将散热器从固定支座中滑出。
  4. 拆下挡石板。请参阅挡石板 ((拆卸和更换))。
    注
    仅在满足以下条件时执行本步骤：
    • 旧的散热器上配备了挡石板。
    • 新的散热器未配备挡石板。

安装

  1. 如已拆下挡石板，请进行安装。请参阅挡石板 ((拆卸和更换))。

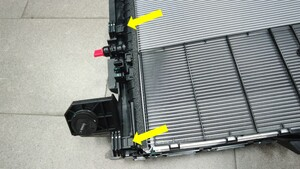

  2. 将散热器安装到冷却风扇和护罩总成上，然后紧固将散热器固定到风扇和护罩总成的锁片。
  3. 将主动进气格栅安装到冷却风扇模块上。请参阅 主动进气格栅 ((拆卸和安装))。
  4. 将冷却风扇模块总成安装到车辆上。请参阅 冷却风扇模块 ((拆卸和更换))。
  5. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  6. 在 Toolbox 中，点击Actions选项卡，搜索 "Radiator"，选择PROC_VC_X_RESET-RADIATOR-UA-INDEXvia Toolbox:(link)，选择Run，然后等待例行程序完成。
    注
    仅对固件版本为 develop/2026.14.3 或更高版本的车辆执行本步骤。
  7. 断开 Toolbox，将笔记本电脑从车辆中取出。
  8. 退出“维护模式增强版”。请参阅 维护模式增强版。
