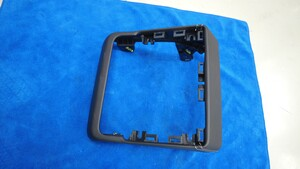

中控台 - 后出风口盖板框 ((拆卸和更换))

校正代码 1519010202 FRT 0.45 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 中控台 - 后出风口盖板框 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将气波总成固定到通风口盖板的螺钉（2 个）
0.8 Nm (7 lbs-in)
  • 梅花 T20 套筒
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下后显示屏。请参阅触摸屏 - 后显示器（拆卸和安装）。
  2. 使用塑料饰板工具松开将 USB 边框固定到通风口盖板的卡子。
  3. 拆下将气波总成固定到通风口盖板的螺钉（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  4. 松开用于固定气波总成通风口盖板的卡子（3 个），然后将盖板从车辆上拆下。

安装

  1. 将通风口盖板放置在气波总成上，然后安装用于固定气波总成通风口盖板的卡子（3 个）。
  2. 安装将气波总成固定到通风口盖板的螺钉（2 个）。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装将 USB 边框固定到通风口盖板的卡子和锁片。
  4. 安装后显示屏。请参阅触摸屏 - 后显示器（拆卸和安装）。
