线束 - 空调过滤器 - 4 电极 - 三相 ((拆卸和安装))

校正代码 1630011401 FRT 0.95 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格：线束 - 空调过滤器 - 4 电极 - 三相 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将交流输入总成母排固定到高压电池仓的螺栓（4 个）
10 Nm (7.4 lbs-ft)
  • 外梅花五角套筒 E10
  • 0.25 英寸高压绝缘方形钻头棘轮
  • 1/4 英寸钻头绝缘扭矩扳手，扭矩 2-10 Nm。TPN 1785247-00-A
 更换 1095042-00-C

拆卸

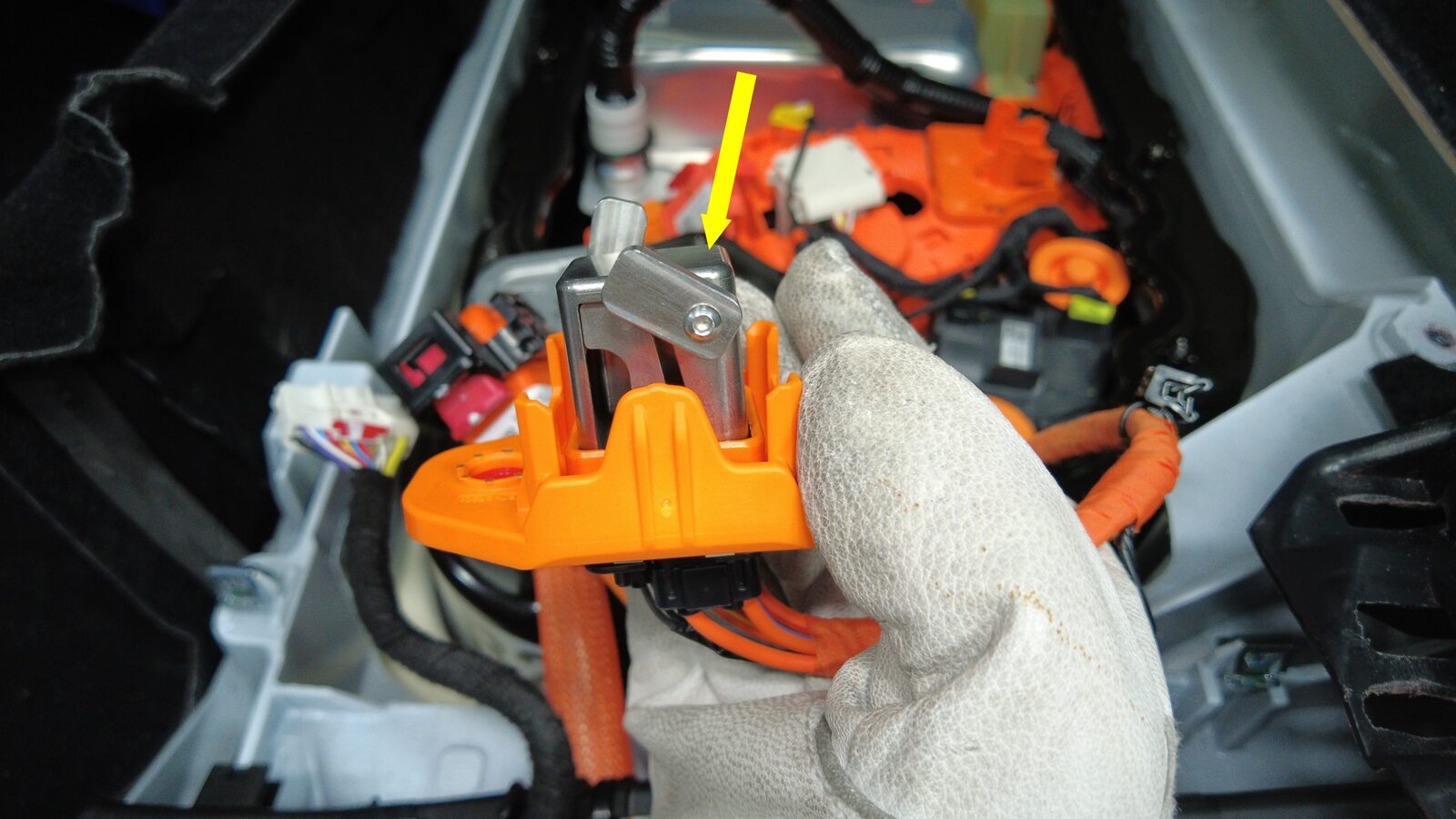

  1. 拆下烟火电池断接开关。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))。

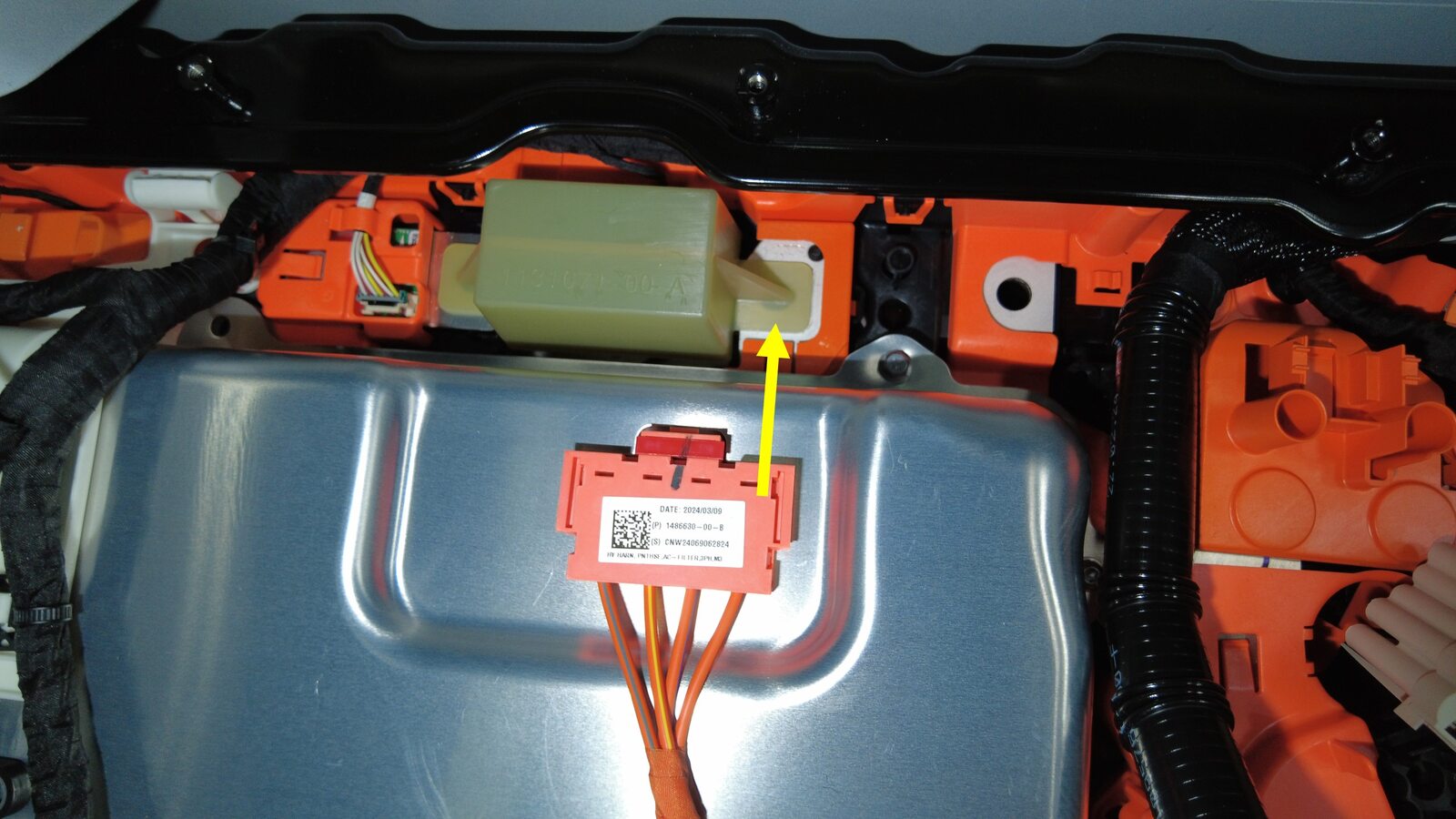

  2. 将交流线束连接器从功率转换系统上断开。
    Informational PurposesAn informational icon, calling your attention
    注
    向上拉动锁片以将其松开；可能需要借助塑料饰板工具将连接器向上提起。

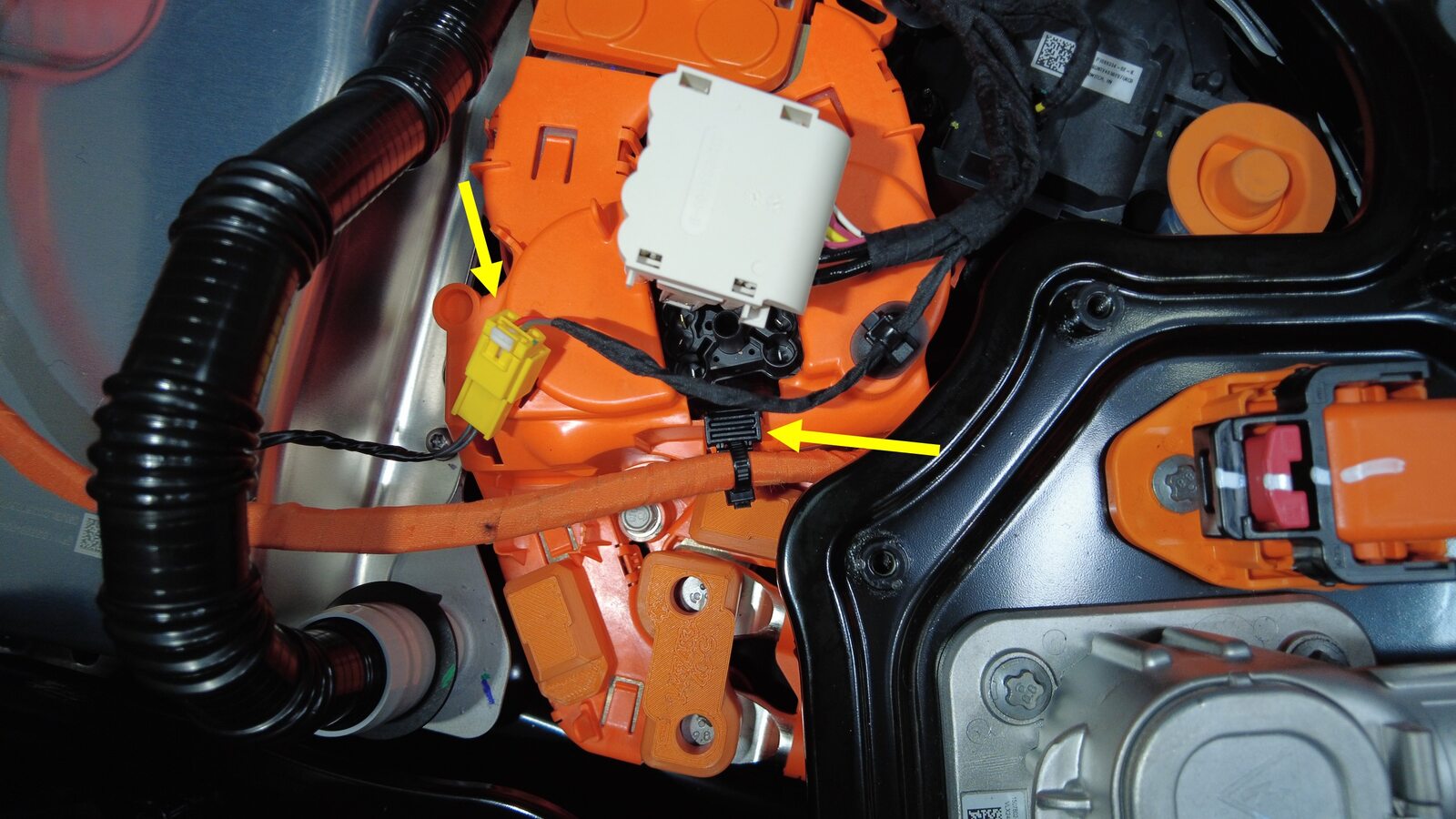

  3. 将交流滤波器线束从快充触点开关盖板上拆下。

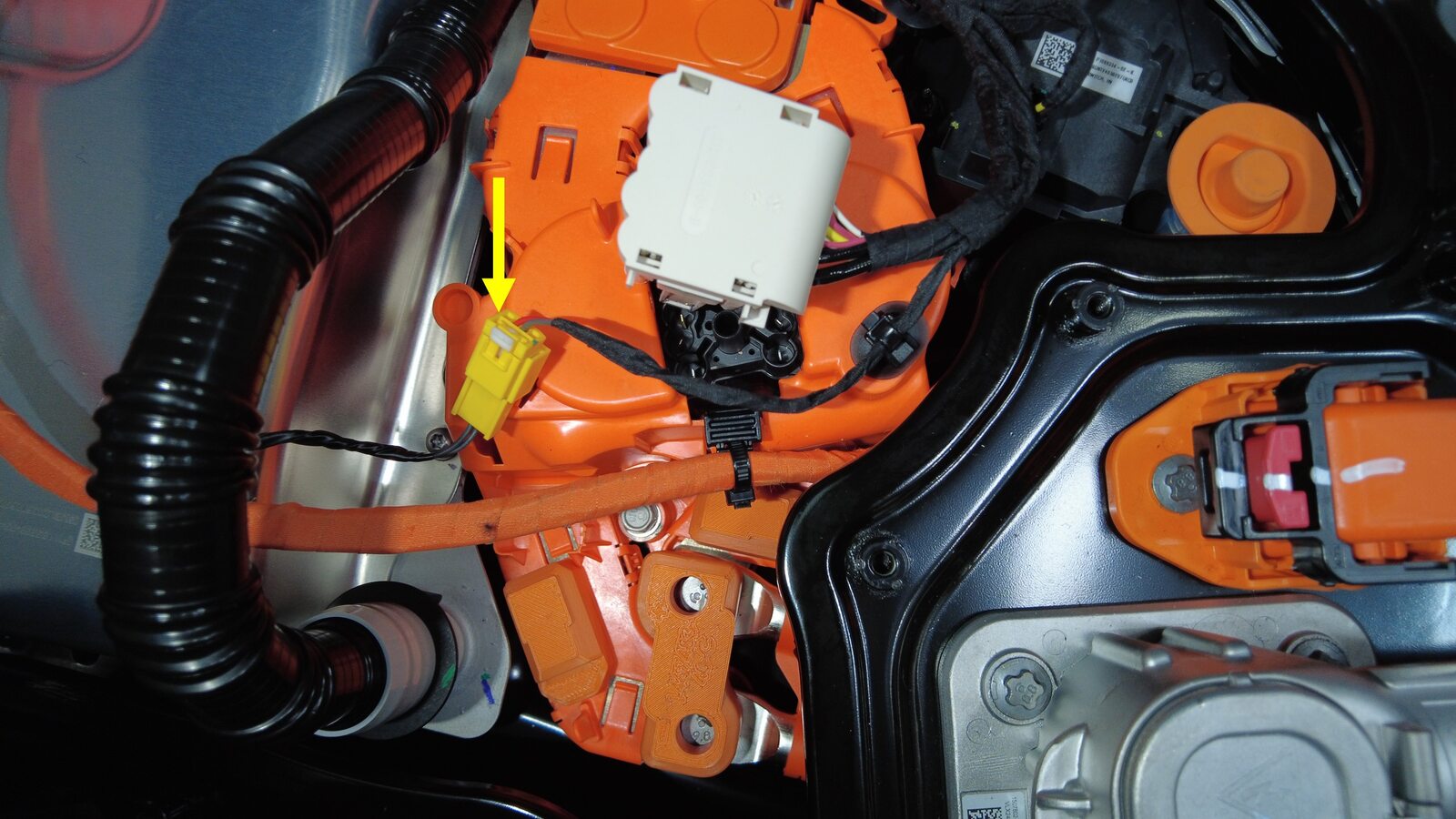

  4. 断开交流滤波器线束连接器。

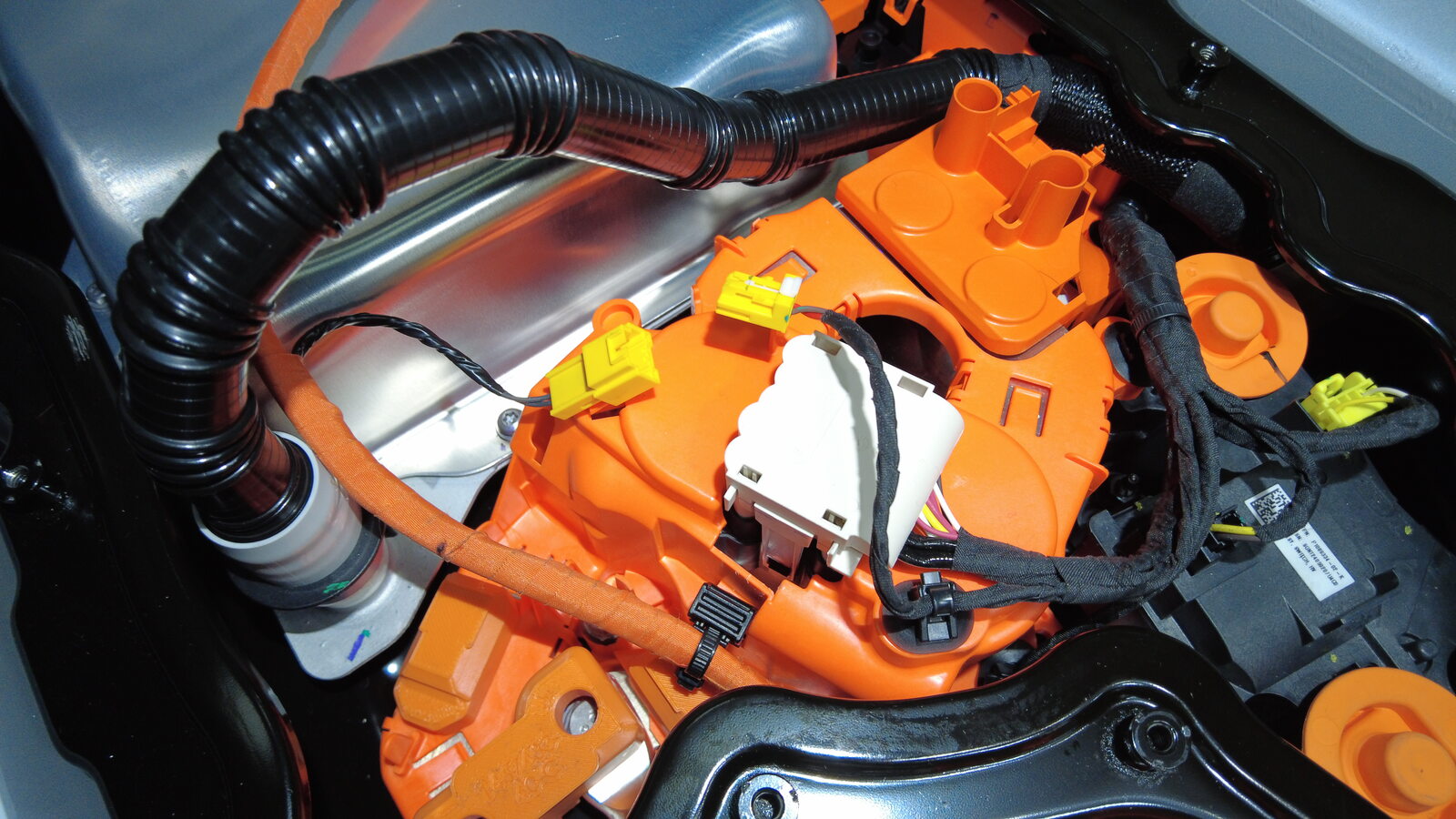

  5. 将超级线束连接器从直流输入总成上断开。

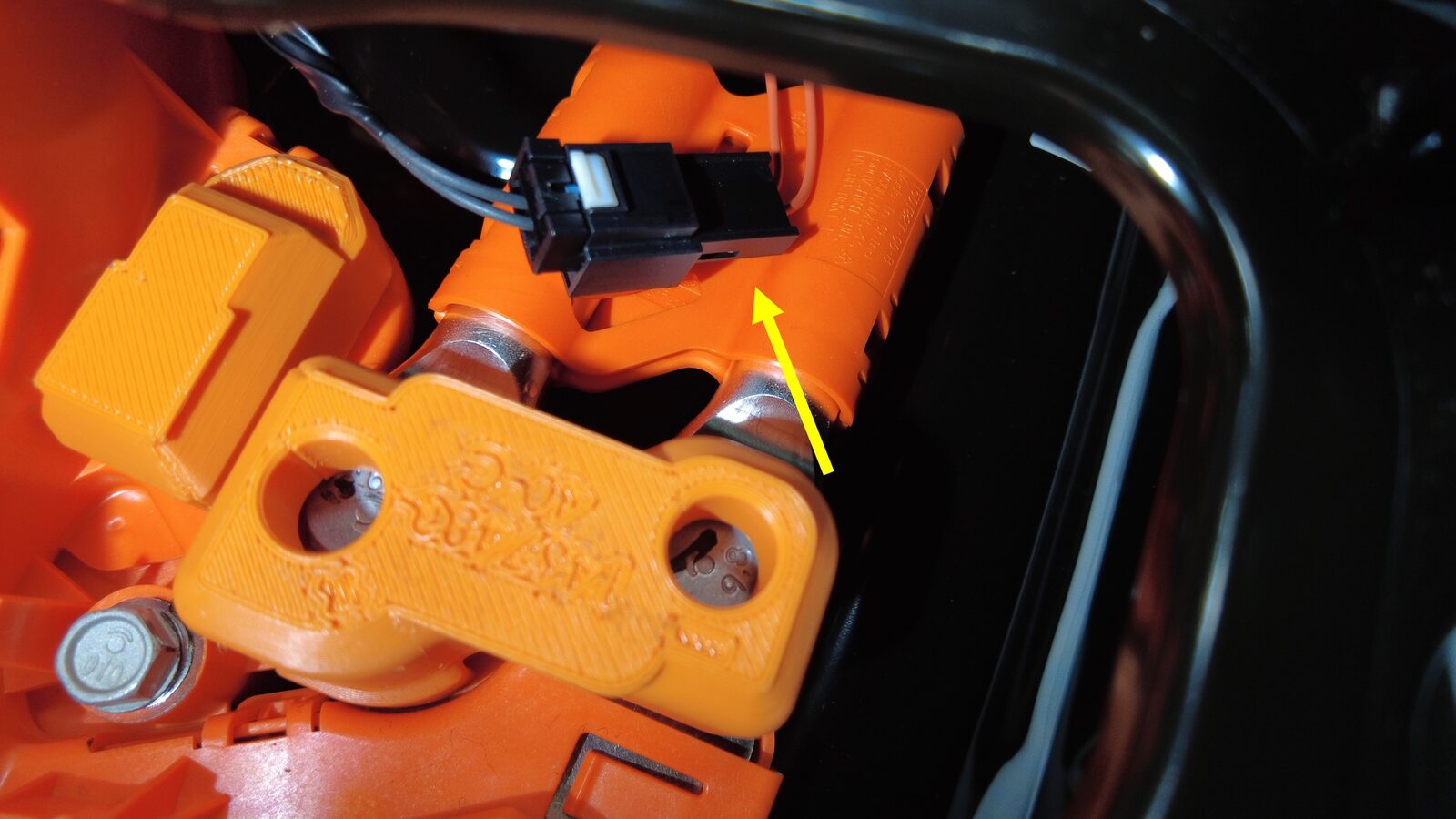

  6. 将交流充电接口输入线束从高压接头上断开。

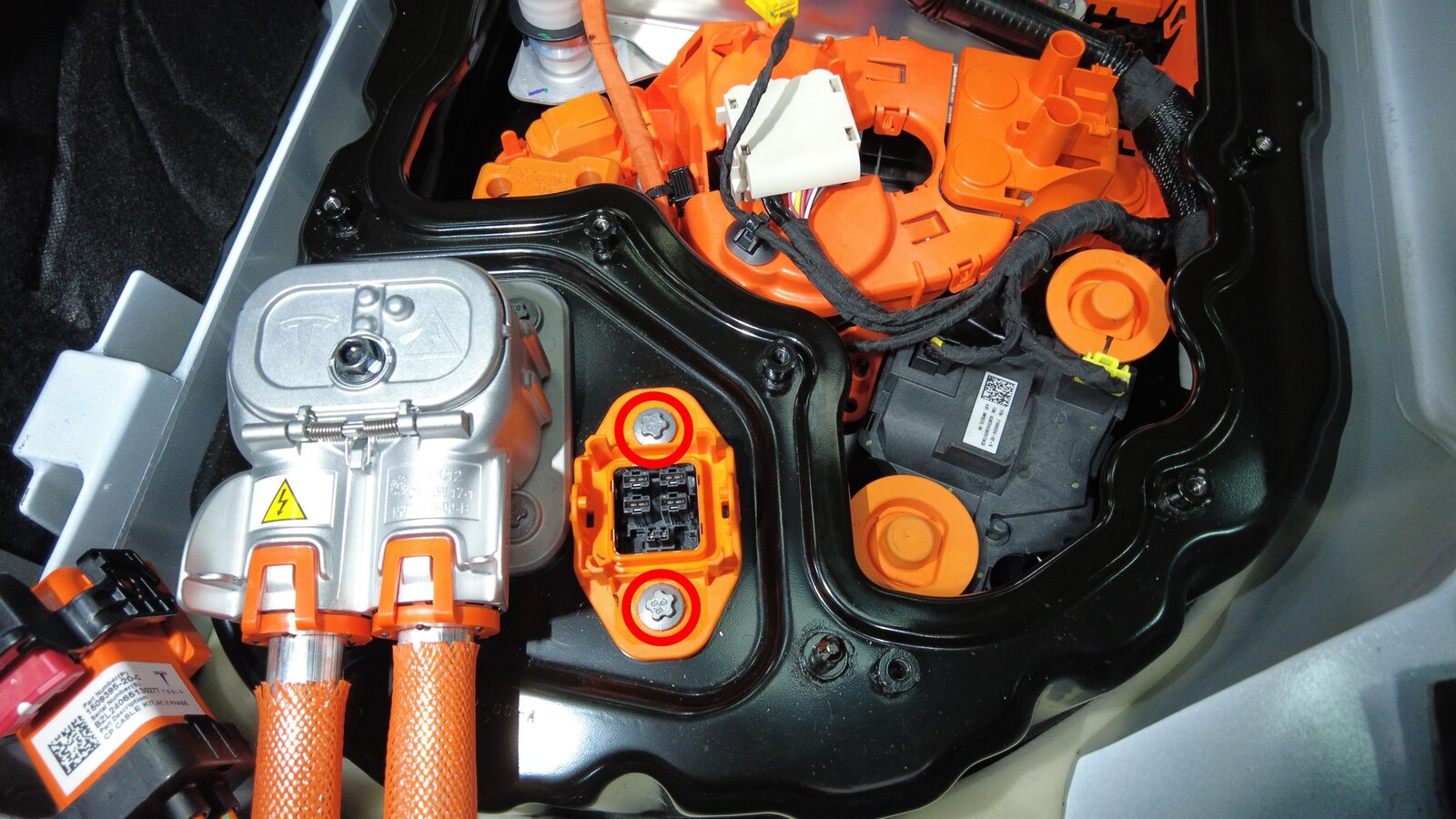

  7. 拆下将交流输入总成母排固定到高压电池仓的螺栓。
  8. 将三相交流滤波器线束从三相 4P 接头上松开。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 外梅花五角套筒 E10
    • 0.25 英寸高压绝缘方形钻头棘轮
    • 1/4 英寸钻头绝缘扭矩扳手，扭矩 2-10 Nm。TPN 1785247-00-A

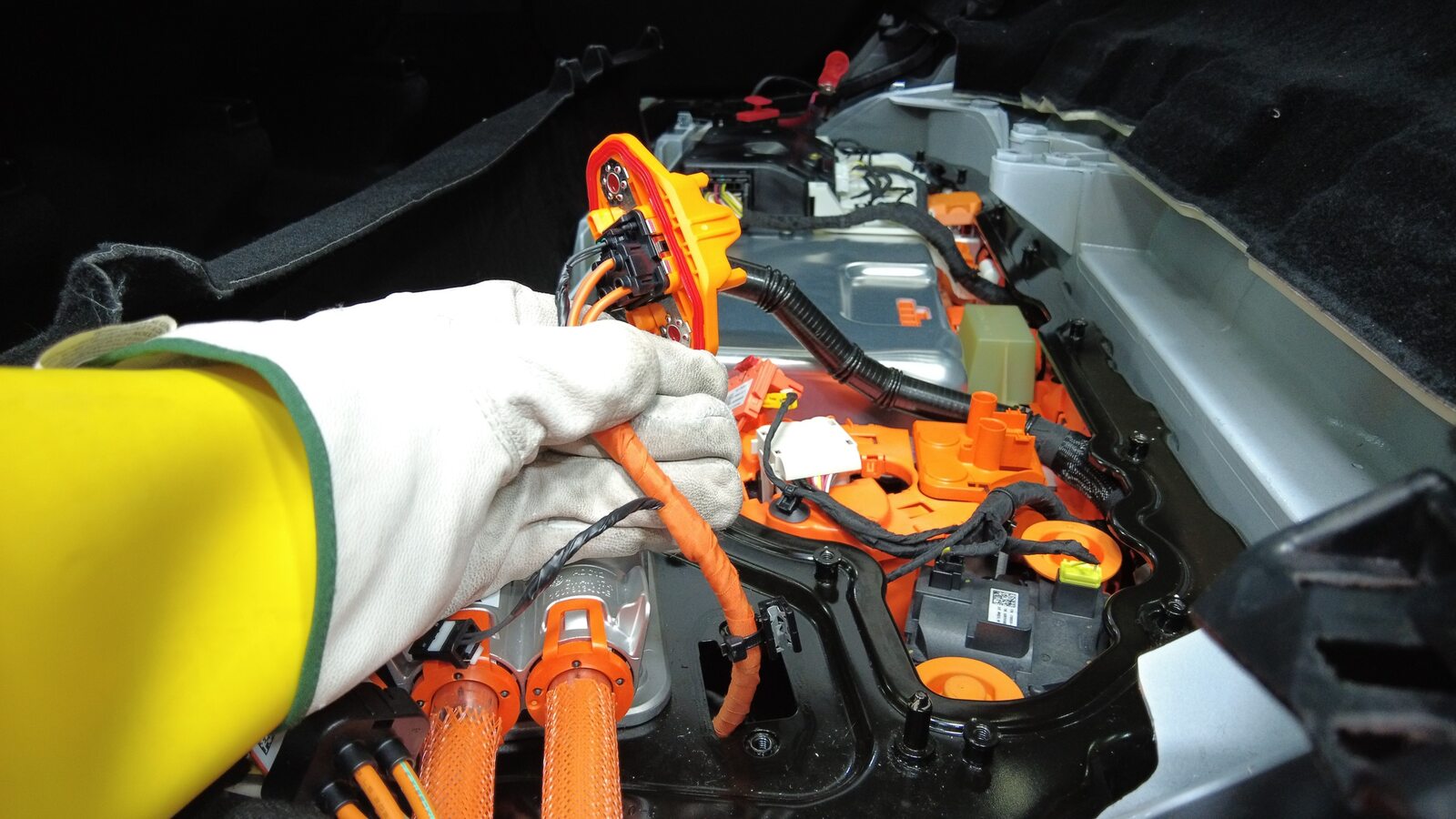

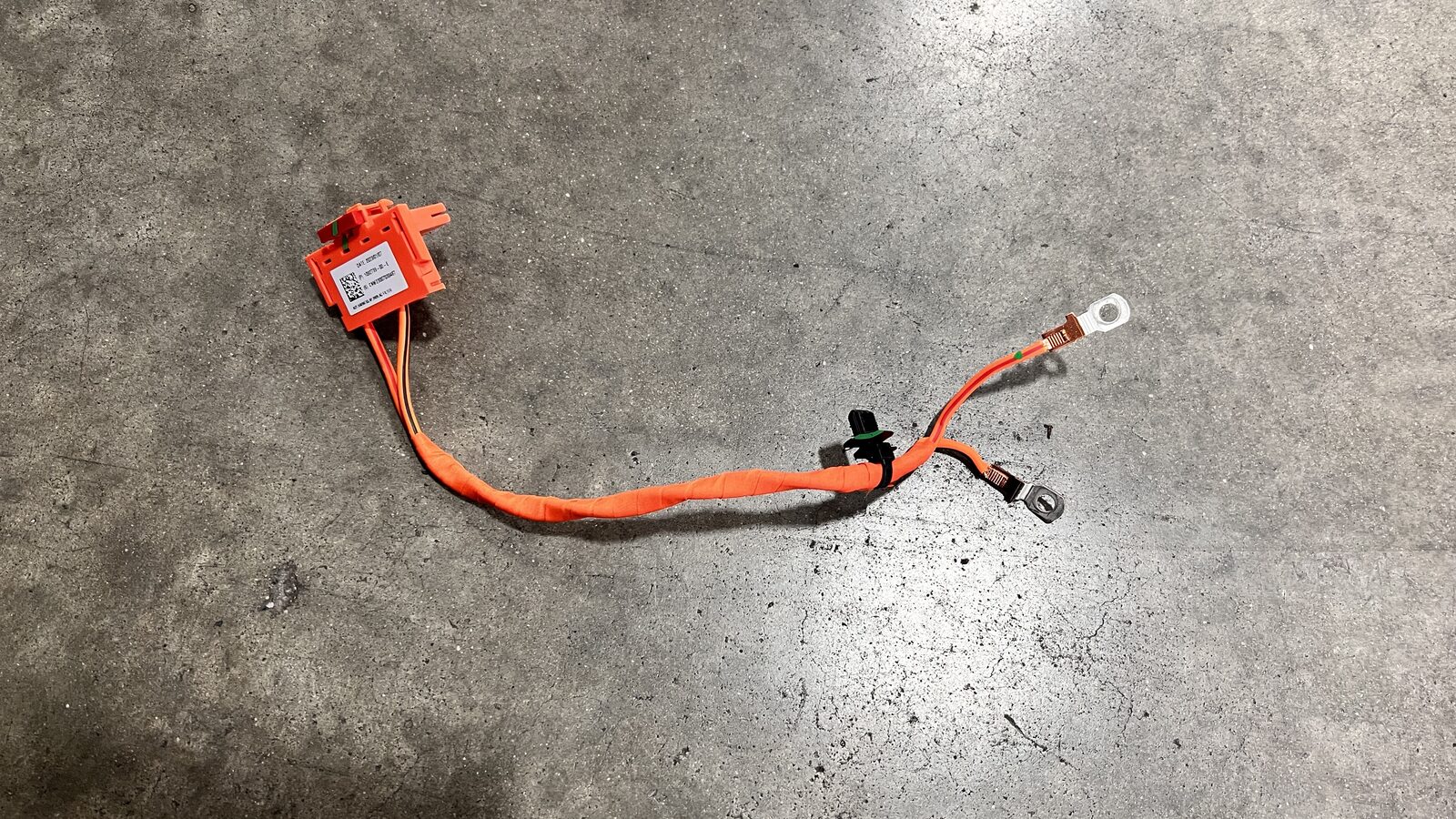

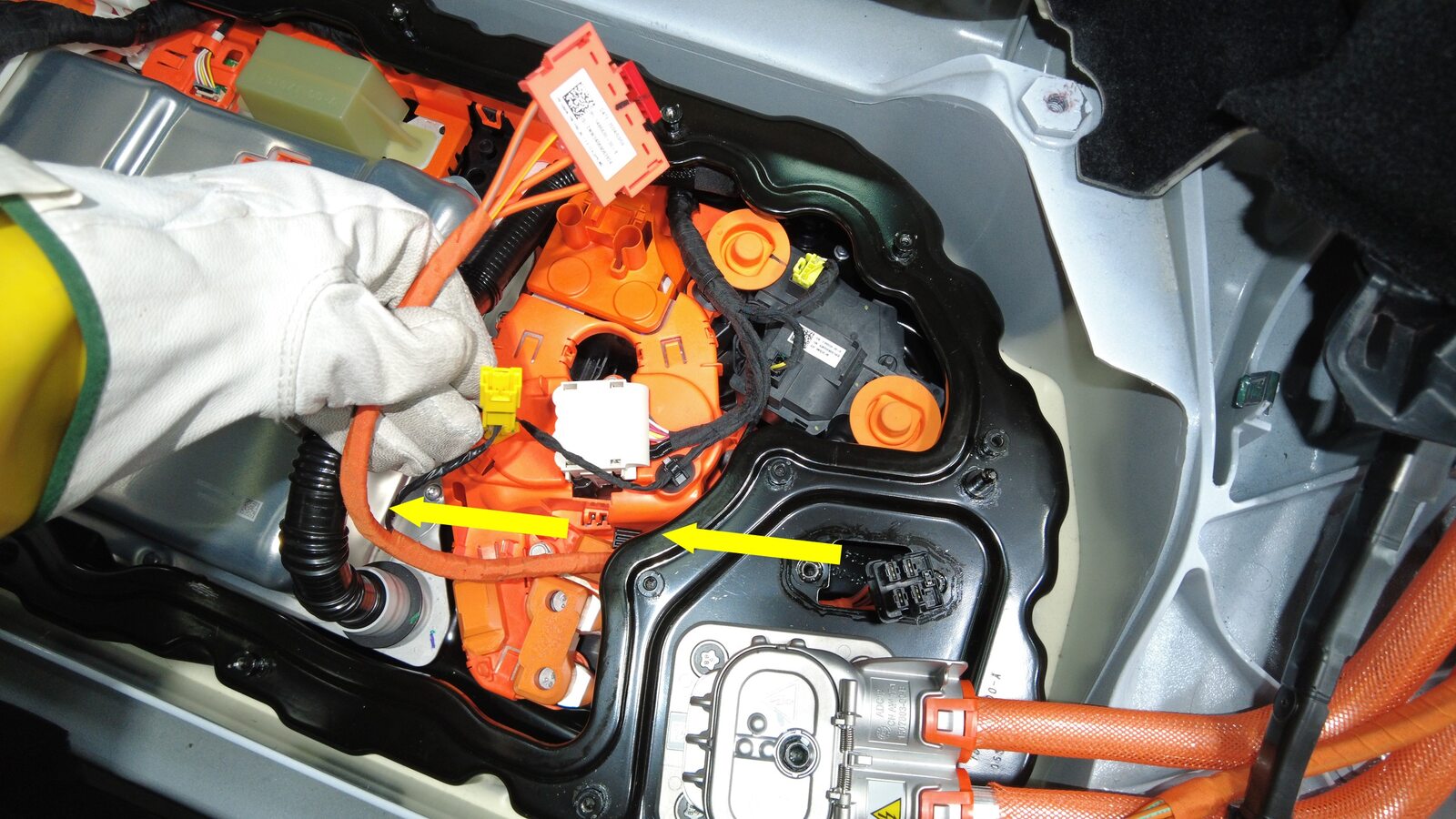

  9. 将交流滤波器线束从车辆上拆下。

安装

  1. 使用异丙醇 (IPA) 清洁三相 4P 接头和高压电池仓之间的表面。
  2. 将三相交流滤波器线束从高压电池仓处开始向上穿过高压电池布设好。
  3. 将三相交流滤波器线束安装到三相 4P 接头上。
    Informational PurposesAn informational icon, calling your attention
    注
    检查三相接头密封件，确认是否损坏，必要时可更换。
  4. 安装将交流输入总成母排固定到高压电池仓的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 外梅花五角套筒 E10
    • 0.25 英寸高压绝缘方形钻头棘轮
    • 1/4 英寸钻头绝缘扭矩扳手，扭矩 2-10 Nm。TPN 1785247-00-A
  5. 将三相充电接口输入线束连接到高压接头。
  6. 将超级线束连接器连接到直流输入总成。
  7. 将交流滤波器线束安装到快充触点开关盖板上。
  8. 连接交流滤波器线束连接器。
  9. 将交流线束连接器连接到功率转换系统。
    Informational PurposesAn informational icon, calling your attention
    注
    向下推动连接器，然后向下推动锁片以安装连接器；确保连接器完全就位。
  10. 安装烟火电池断接开关。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))。
  11. 将左前和右前座椅移回原位。
  12. 升起所有车窗，关闭所有车门。
