面板 - 流线型护板 - 前(拆卸和更换)

校正代码 1203010102 FRT 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格面板 - 流线型护板 - 前(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前流线型护板固定到车辆的螺栓(7 个)
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 1/4 英寸无绳棘轮钻头
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将前流线型护板固定到车辆的螺母(2 个)
5 Nm (3.7 lbs-ft)
  • 15 毫米套筒
  • 3 英寸加长件
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双支撑架

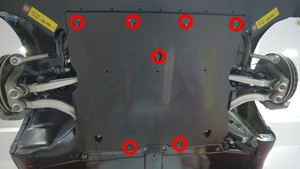

  2. 拆下将前流线型护板固定到车辆的螺栓(7 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸无绳棘轮钻头
    • 回旋头棘轮/回旋头扭矩扳手

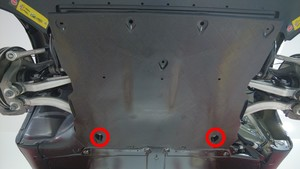

  3. 拆下将前流线型护板固定到车辆的螺母(2 个),然后将护板从螺柱上拆下。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手

安装

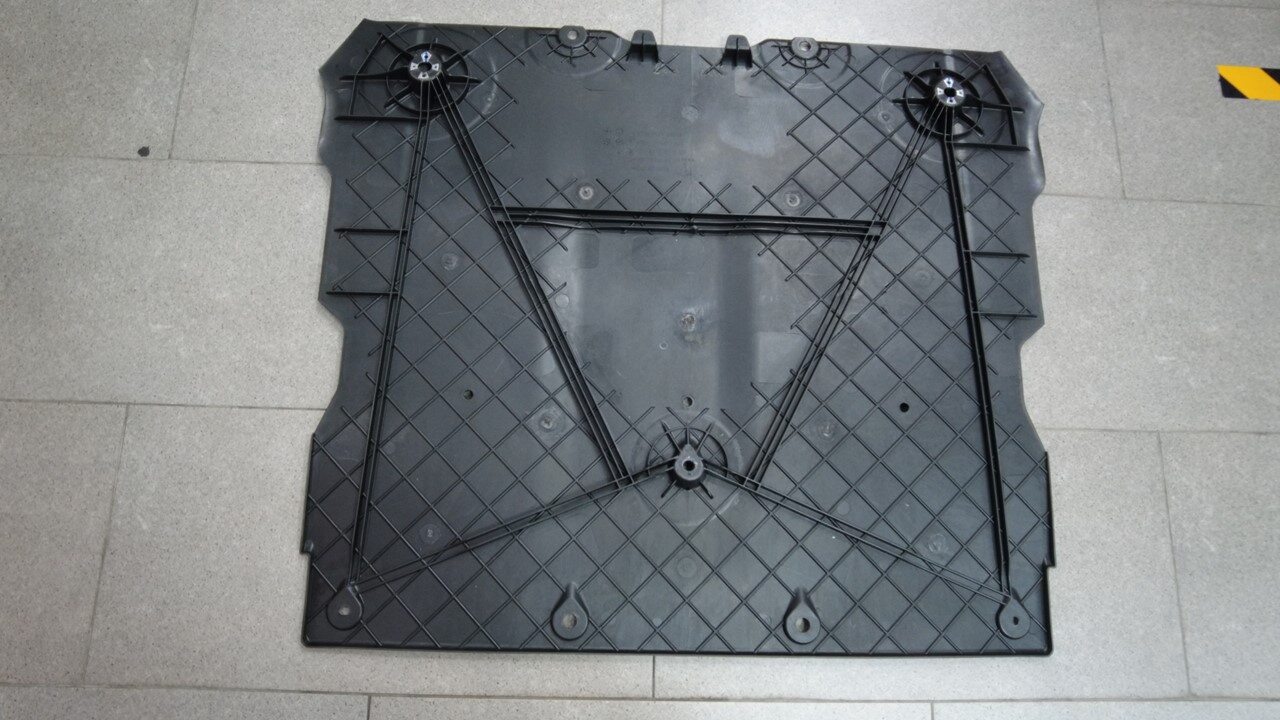

  1. 将前流线型护板安装到车辆底部,然后手动拧紧螺母(2 个),以暂时固定护板。
  2. 在将前流线型护板固定到车辆的螺栓(7 个)螺纹上涂抹一小滴 Loctite 222 。
  3. 手动拧紧将前流线型护板固定到车辆的螺栓(7 个)。
  4. 紧固将前流线型护板固定到车辆的螺母(2 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  5. 紧固将前流线型护板固定到车辆的螺栓(7 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸无绳棘轮钻头
    • 回旋头棘轮/回旋头扭矩扳手
  6. 完全降下车辆,将举升臂从车辆下方拆下。
