前备箱盖闩锁执行机构和电缆 ((拆卸和更换))

校正代码 1133040102 FRT 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

Informational PurposesAn informational icon, calling your attention
如果前备箱盖闩锁不可电动开启,请使用下述前备箱手动工具打开前备箱盖。
  • 1130534-00-A,前备箱手动释放工具
  1. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)

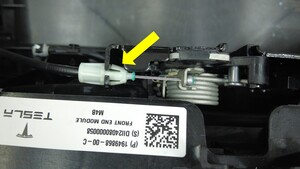

  2. 将前备箱盖闩锁传动装置缆索从前备箱盖闩锁上松开。
    Informational PurposesAn informational icon, calling your attention
    松开卡子,然后将传动装置缆索从闩锁臂上拆下。

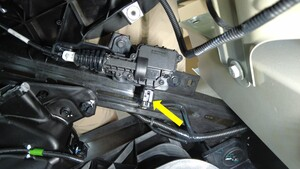

  3. 断开电气连接器与前备箱盖闩锁传动装置的连接。

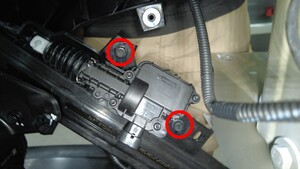

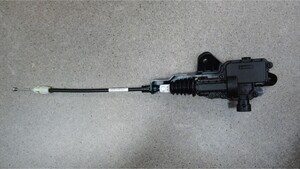

  4. 拆下将前备箱盖闩锁传动装置固定到前端支架的螺栓(2 个),然后将传动装置从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

安装

  1. 安装将前备箱盖闩锁传动装置固定到前端支架的螺栓(2 个)。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  2. 将电气连接器连接到前备箱盖闩锁传动装置。
  3. 将前备箱盖闩锁传动装置缆索安装到前备箱盖闩锁上。
    Informational PurposesAn informational icon, calling your attention
    将缆索末端固定到闩锁臂上,然后接合卡子。
  4. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
