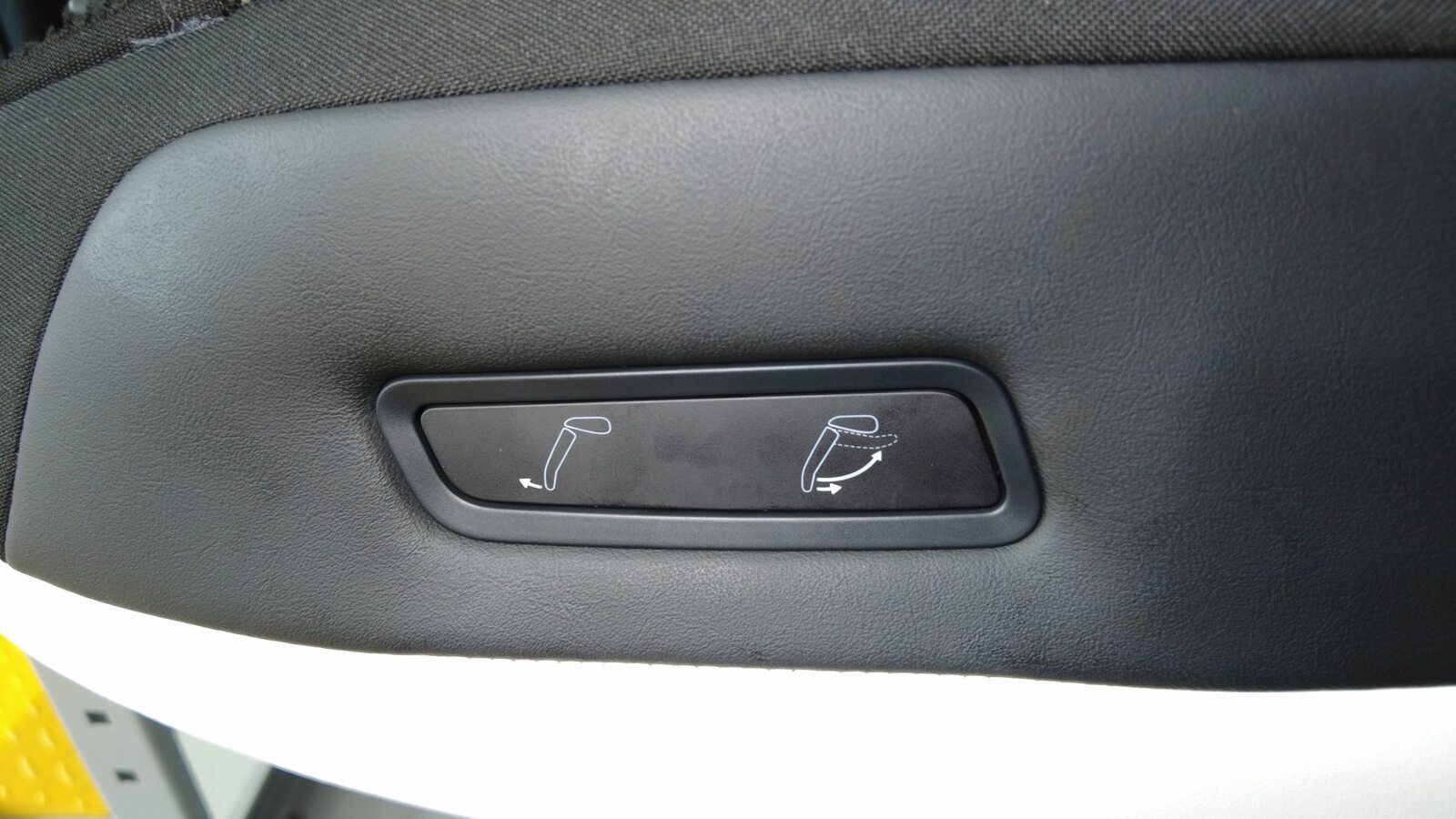

座椅折叠肩部开关 - 两侧 ((拆卸和更换))

校正代码 1305030402 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格座椅折叠肩部开关 - 两侧 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将座椅折叠开关固定到座垫泡沫的螺栓(2 个)
1 Nm (.7 lbs-ft)
  • 10 毫米套筒
  • 棘轮/扭矩扳手
  • 4 英寸加长件
重复使用
将左后座椅折叠开关固定到塑料开关总成的螺栓(2 个)
0.7 Nm (6 lbs-in)
  • 4 英寸加长件
  • 棘轮/扭矩扳手
  • 梅花 T20 批头
重复使用

拆卸

  1. 拆下第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))

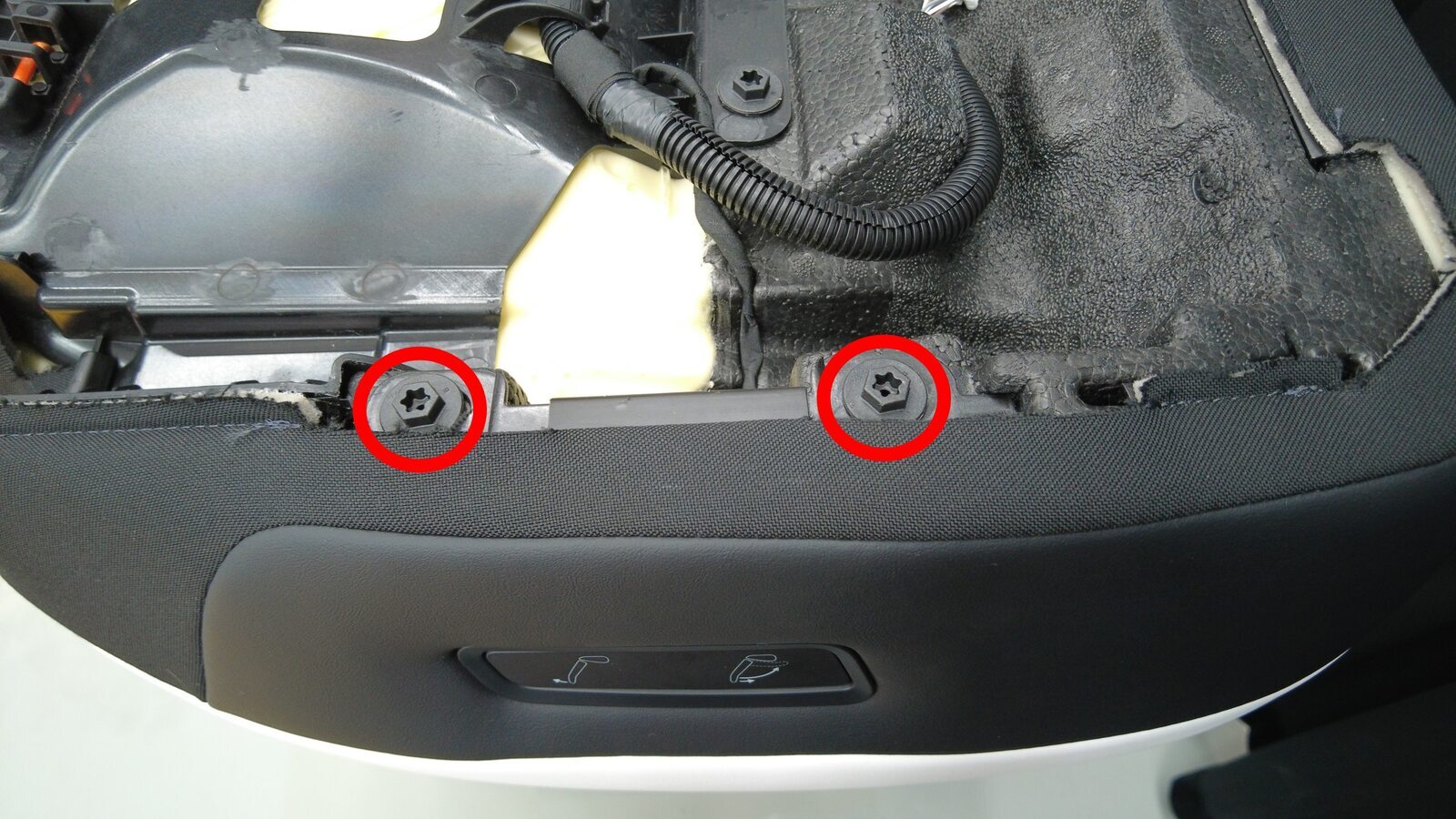

  2. 拆下将座椅折叠开关固定到座垫泡沫的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
    • 4 英寸加长件

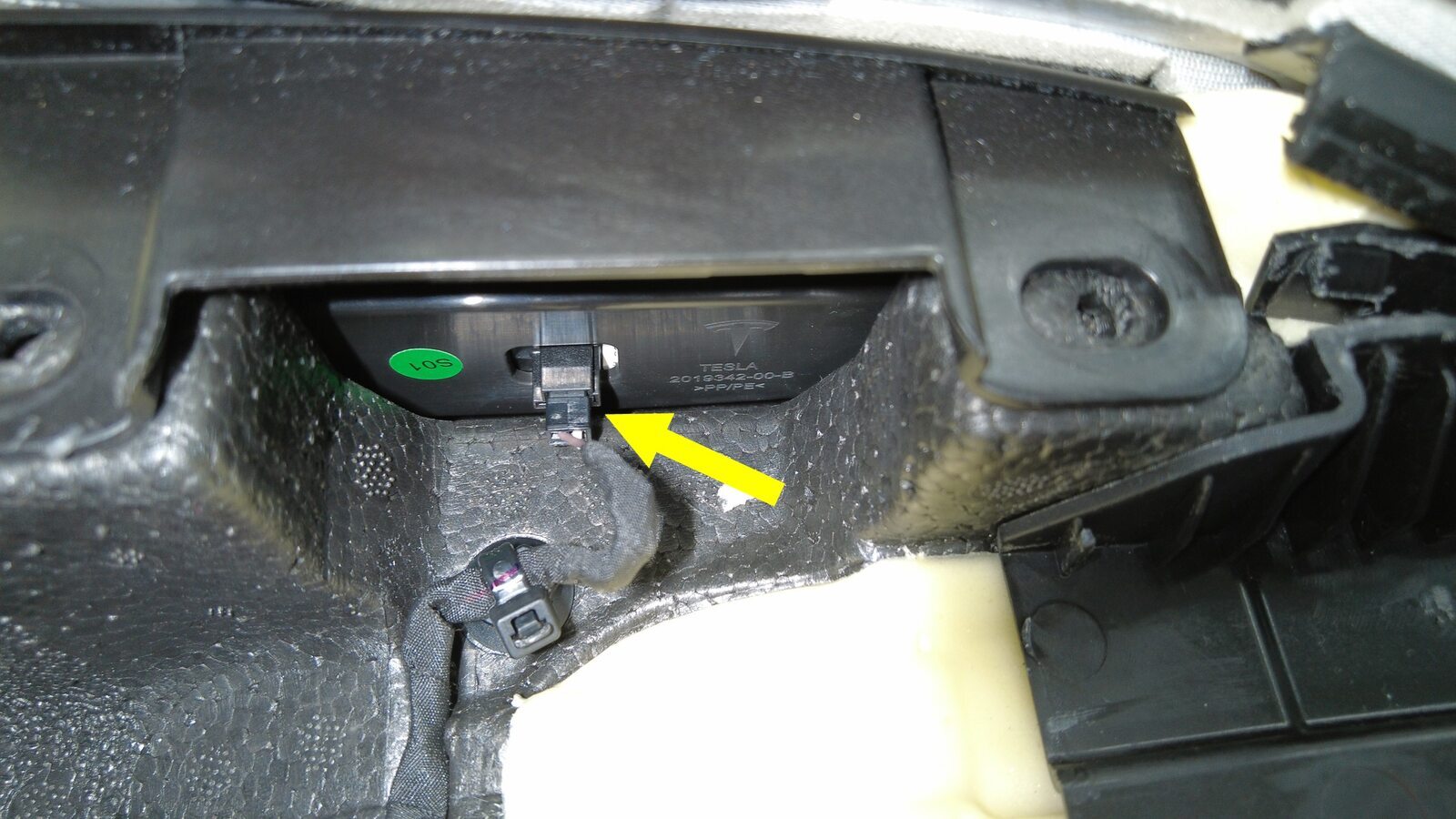

  3. 断开左后座椅折叠开关连接器。

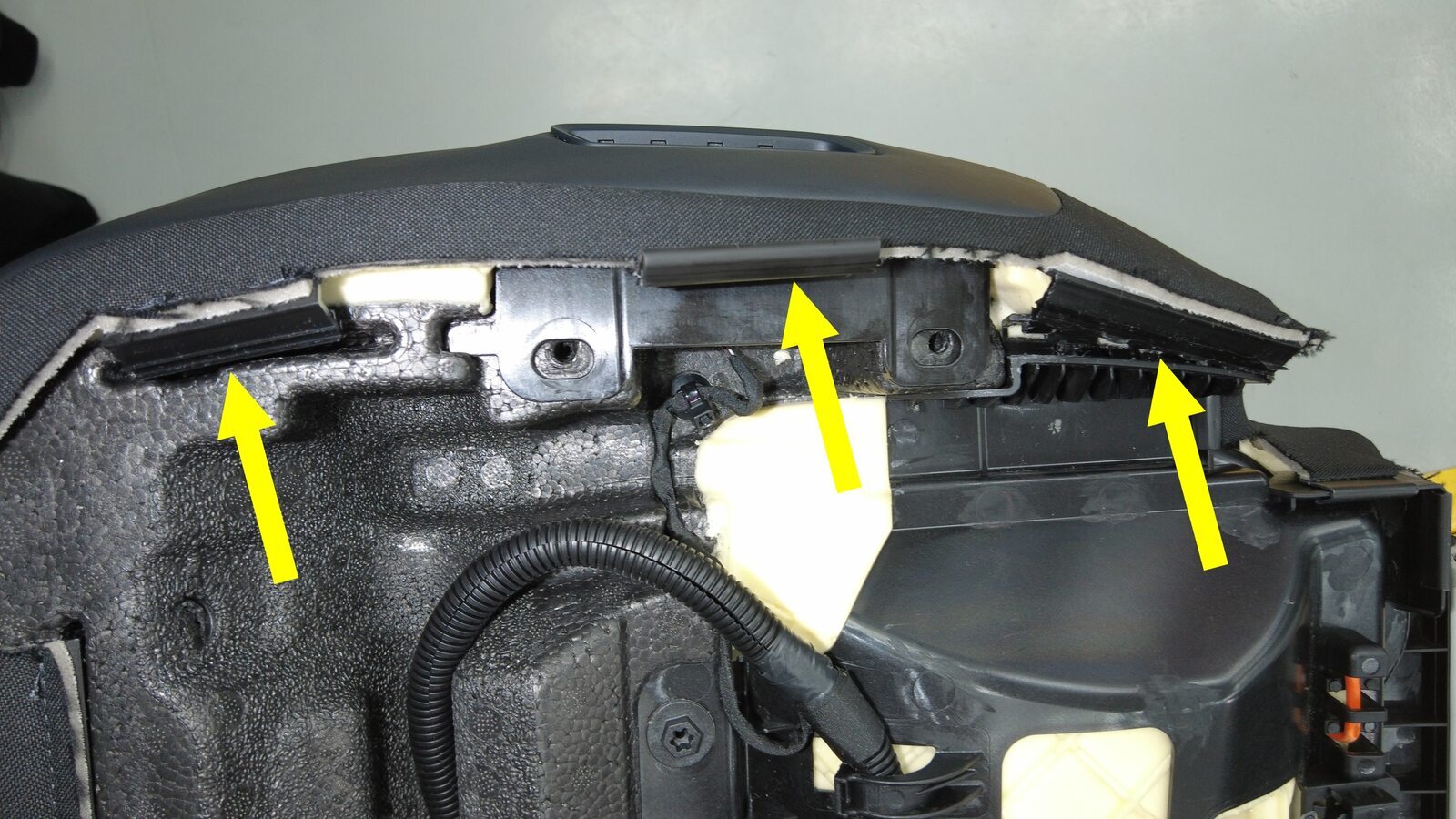

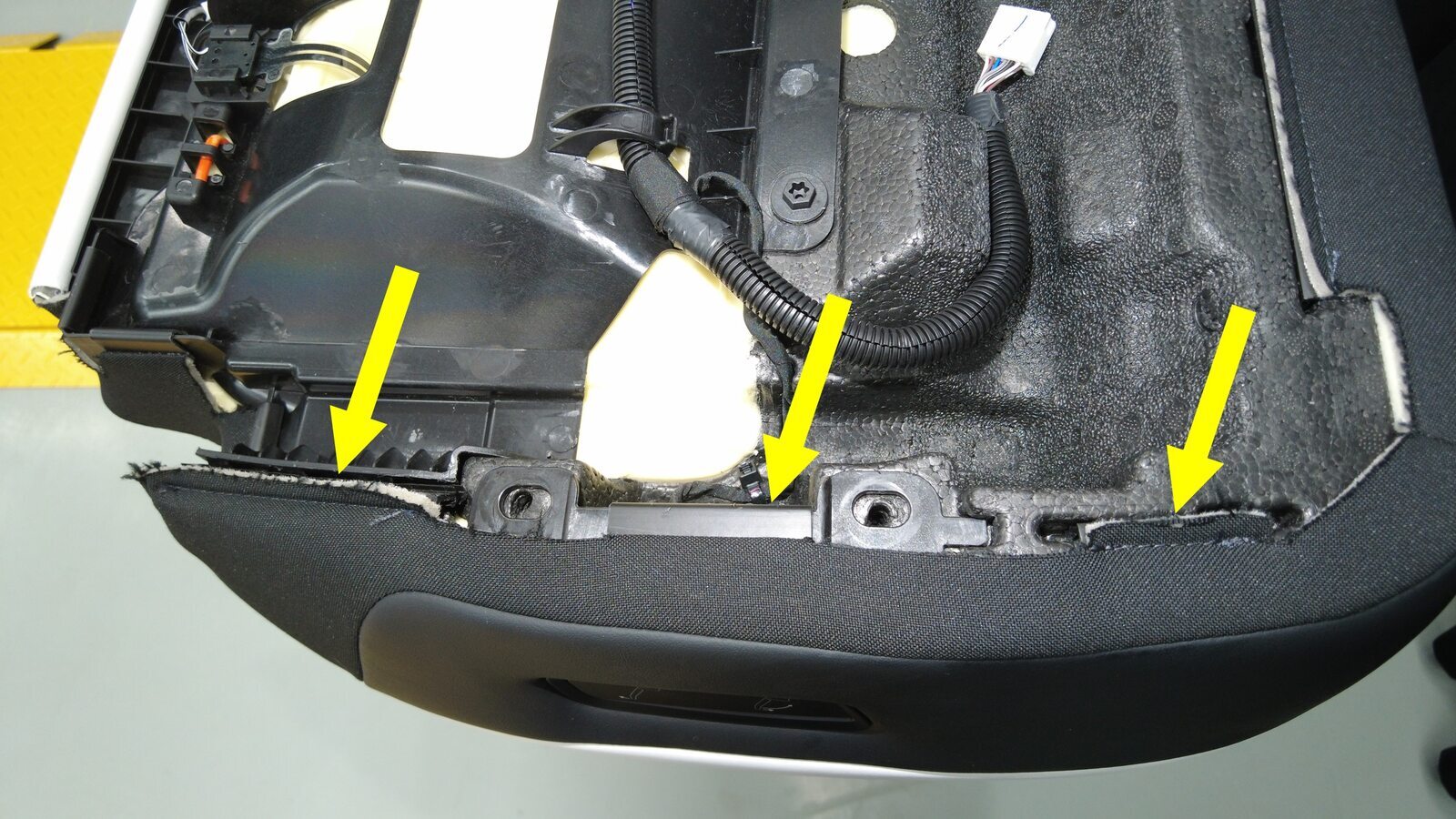

  4. 拆下座椅座垫泡沫上的定位夹(3 个)。

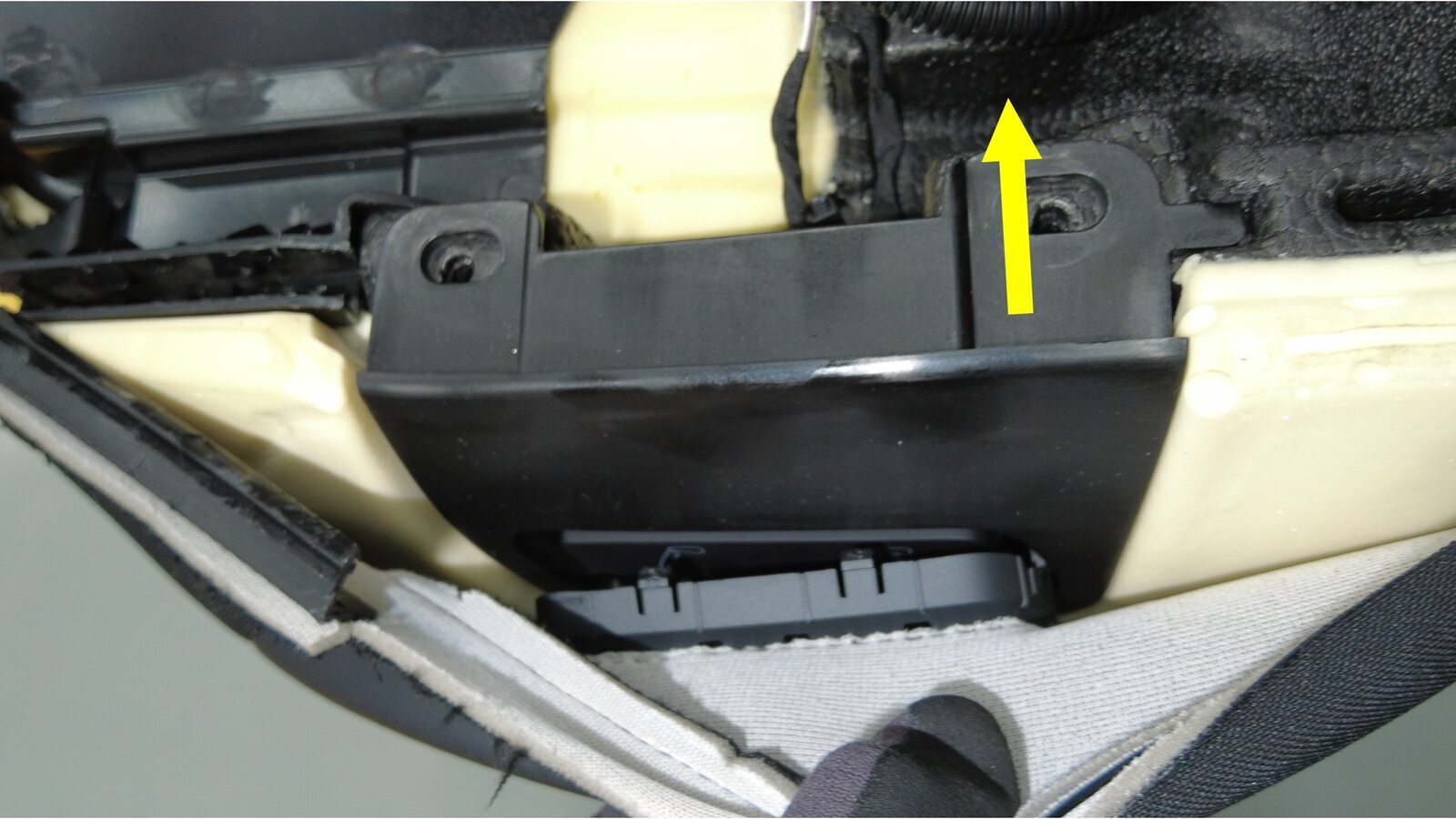

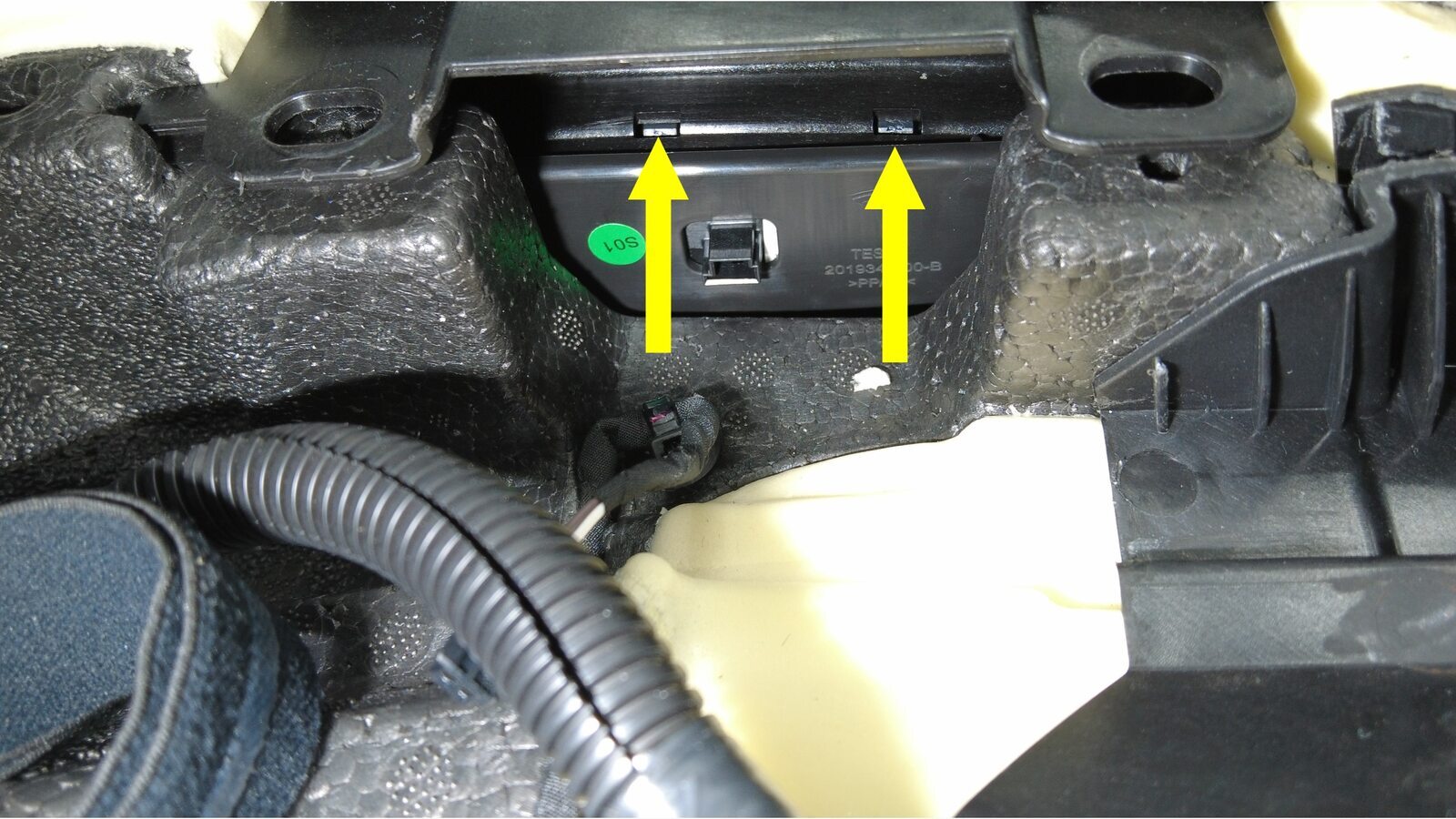

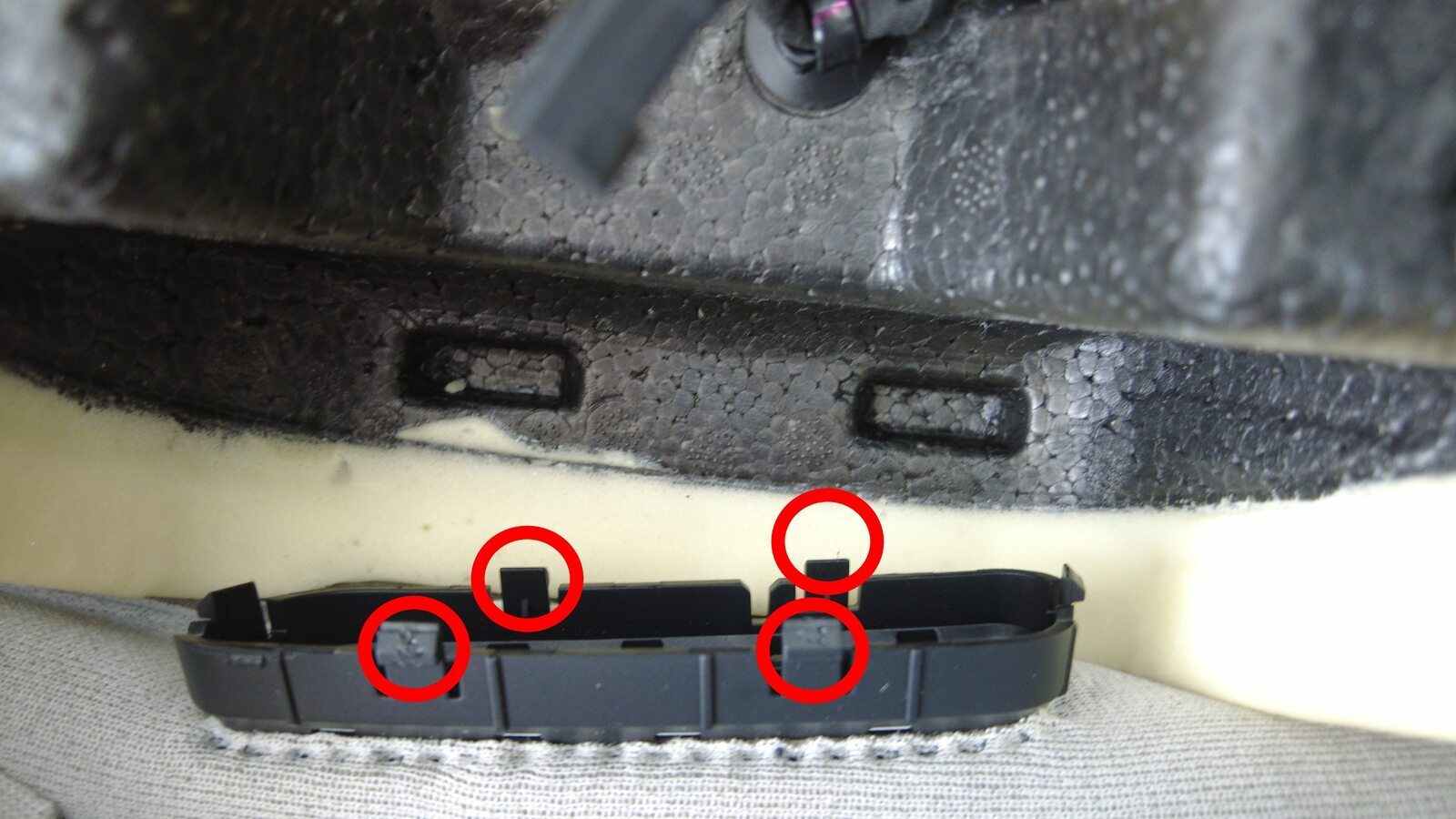

  5. 将左侧座椅折叠开关总成从左侧座垫开关边框上拆下。
    Informational PurposesAn informational icon, calling your attention

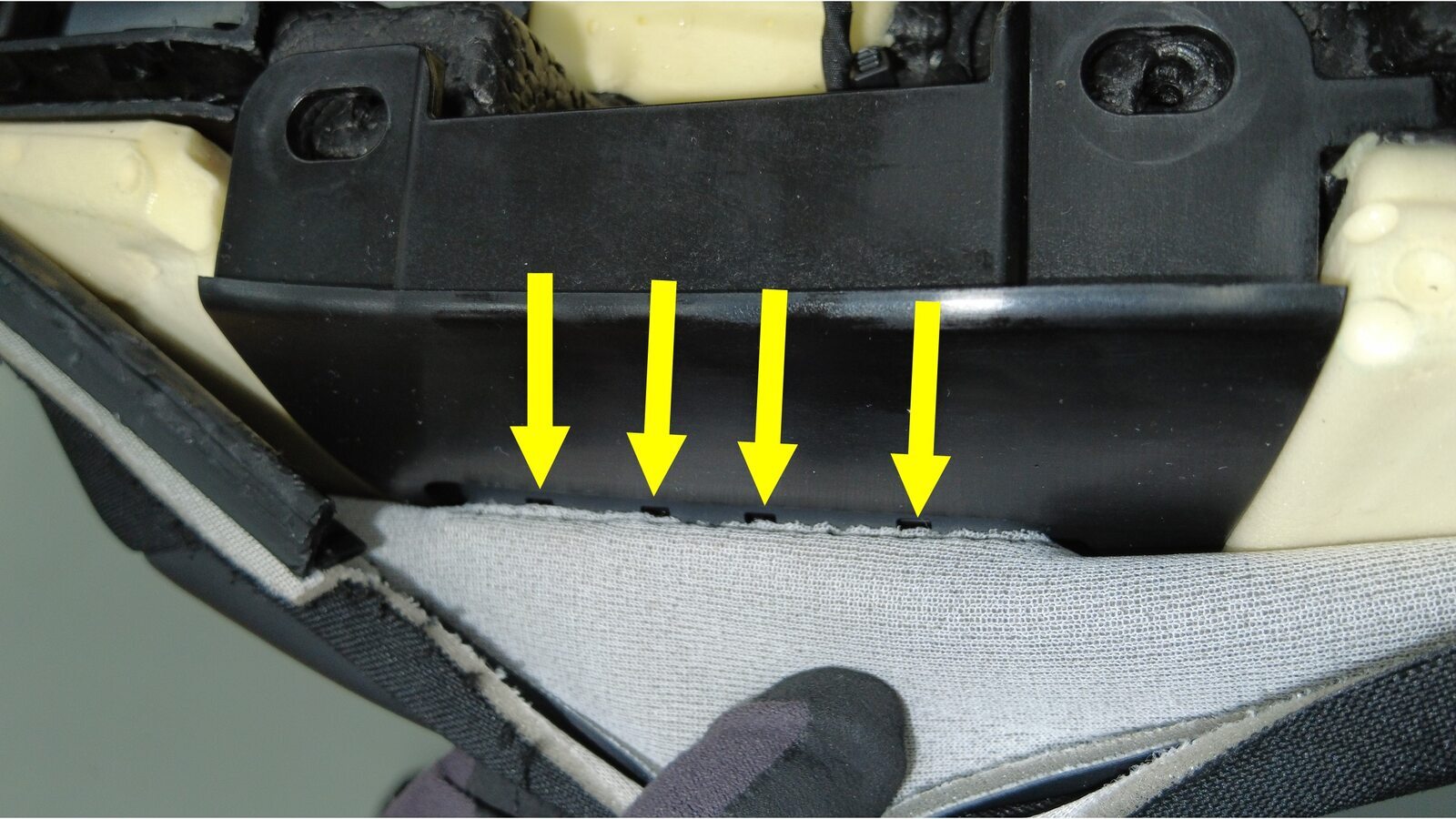

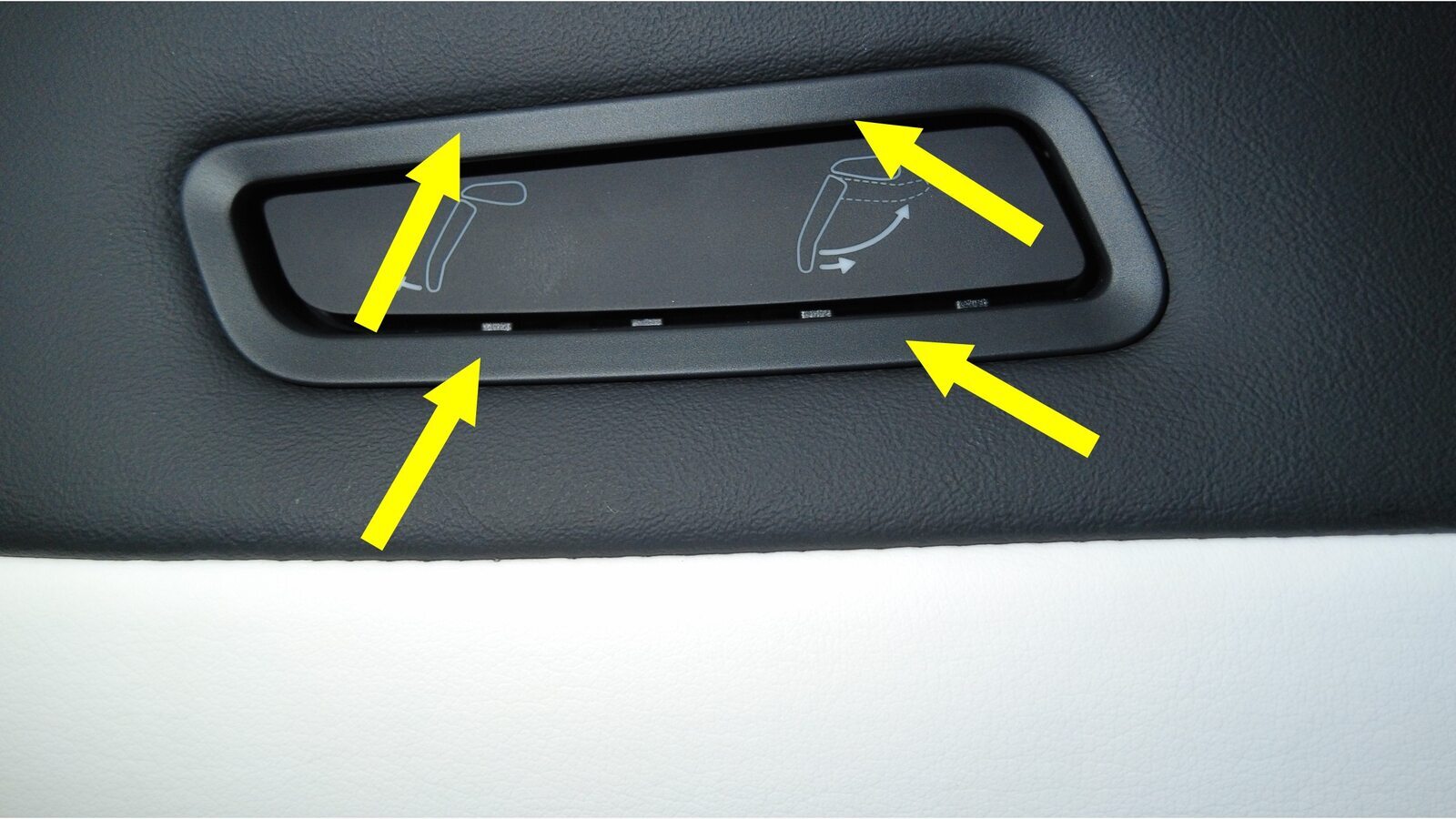

    使用小号袖珍螺丝刀向外推动两个锁片,然后轻轻撬动四个凹槽。

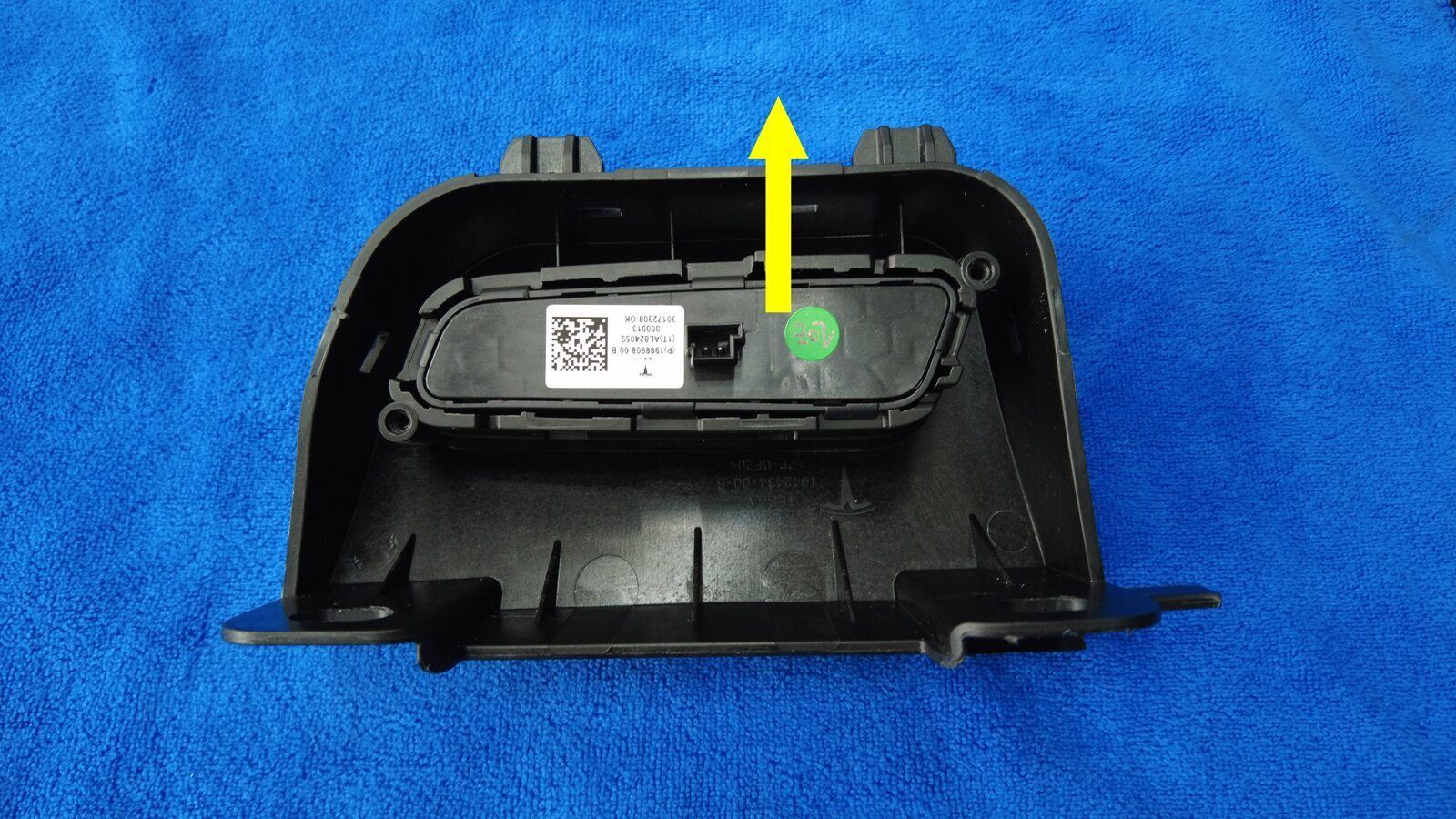

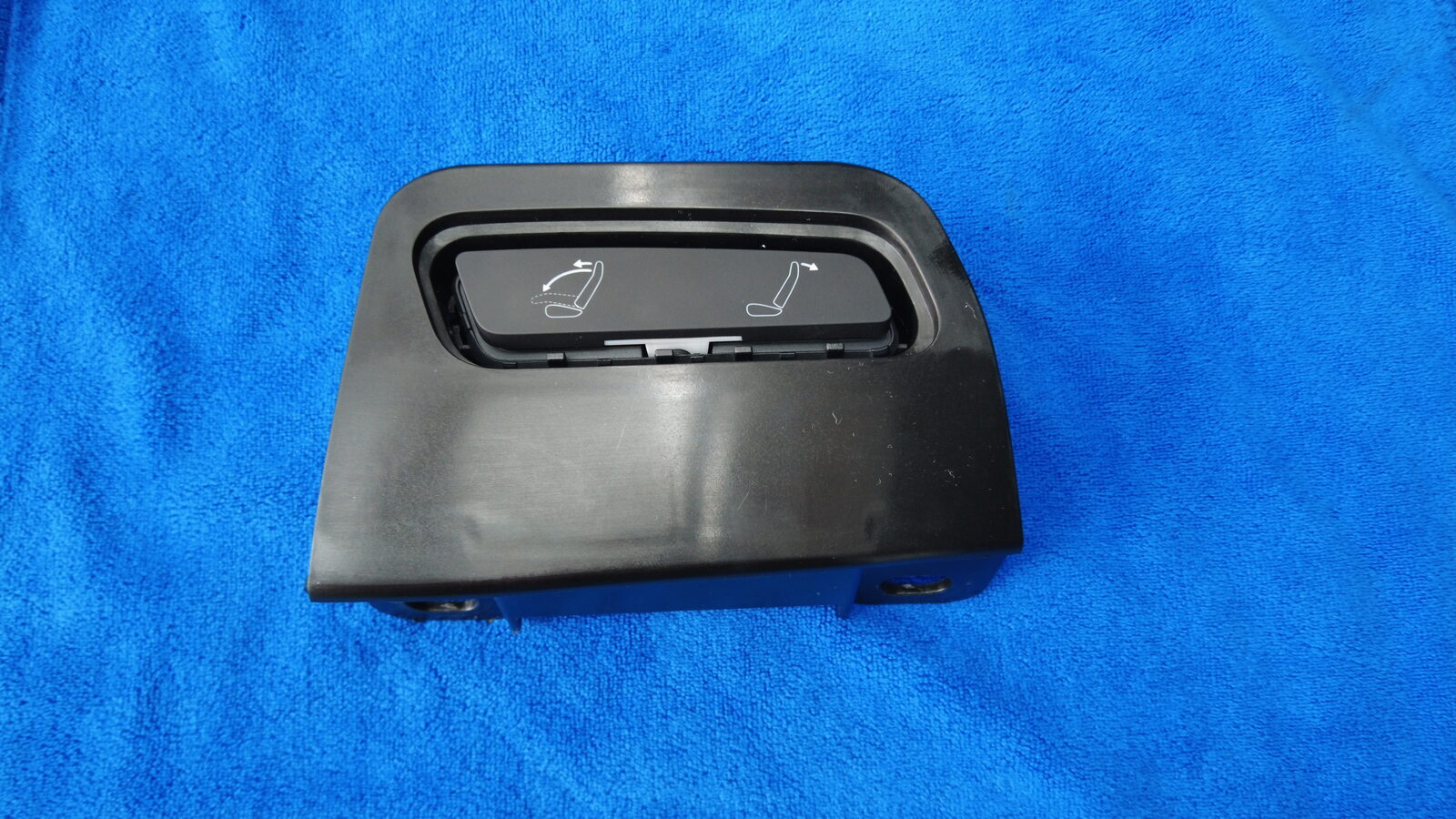

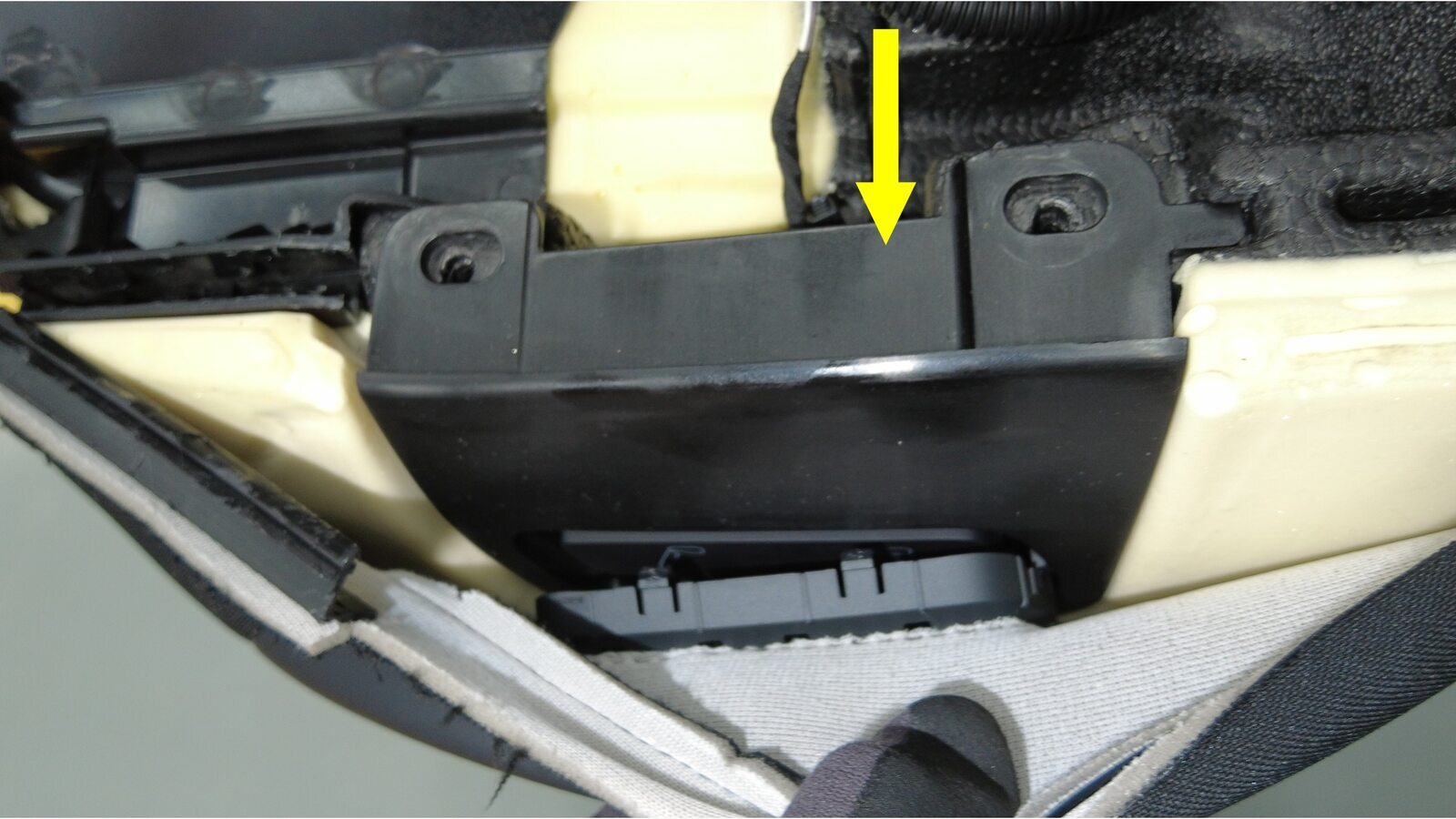

  6. 将左后座椅塑料折叠开关总成从座垫总成上拆下。

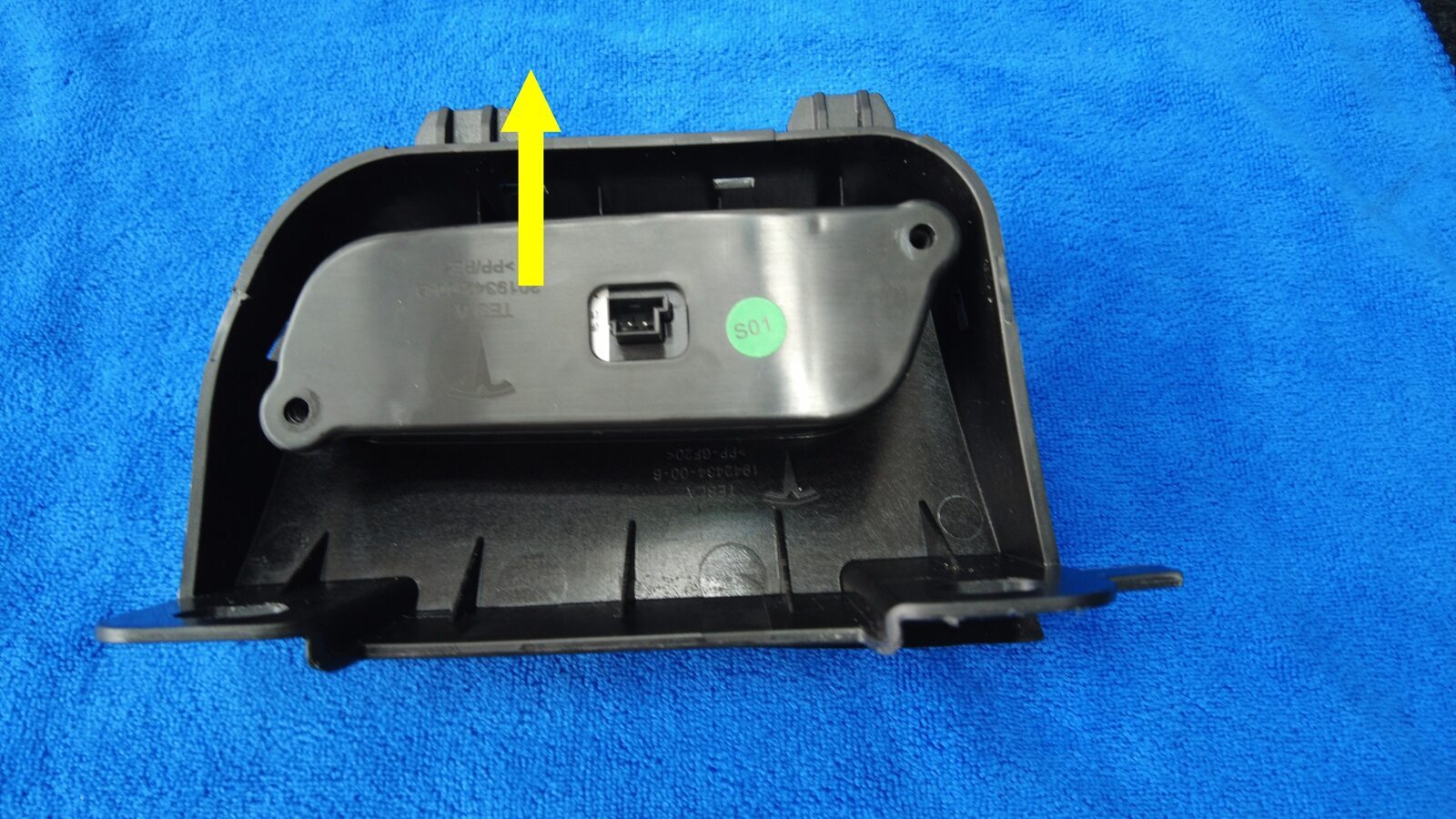

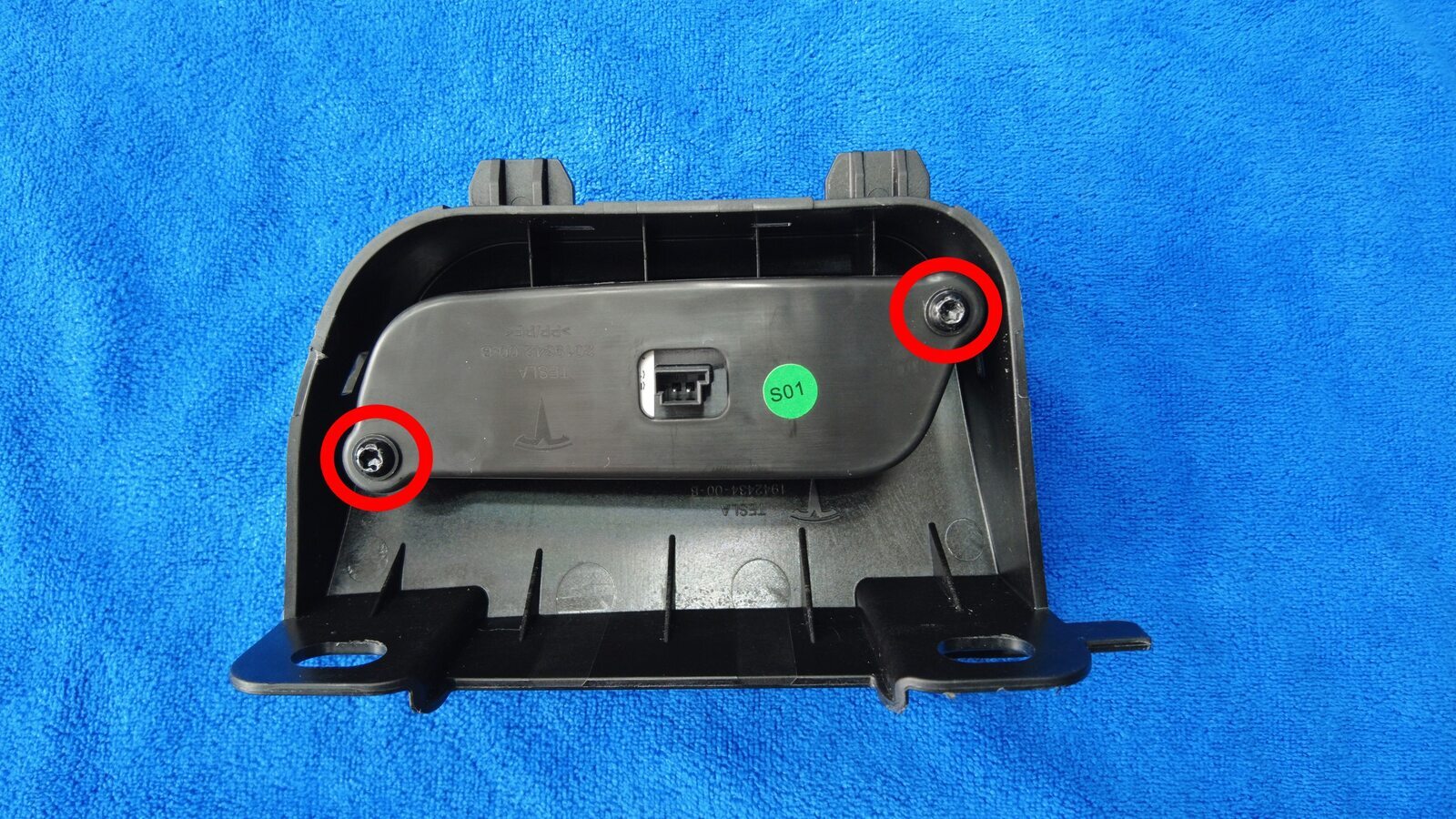

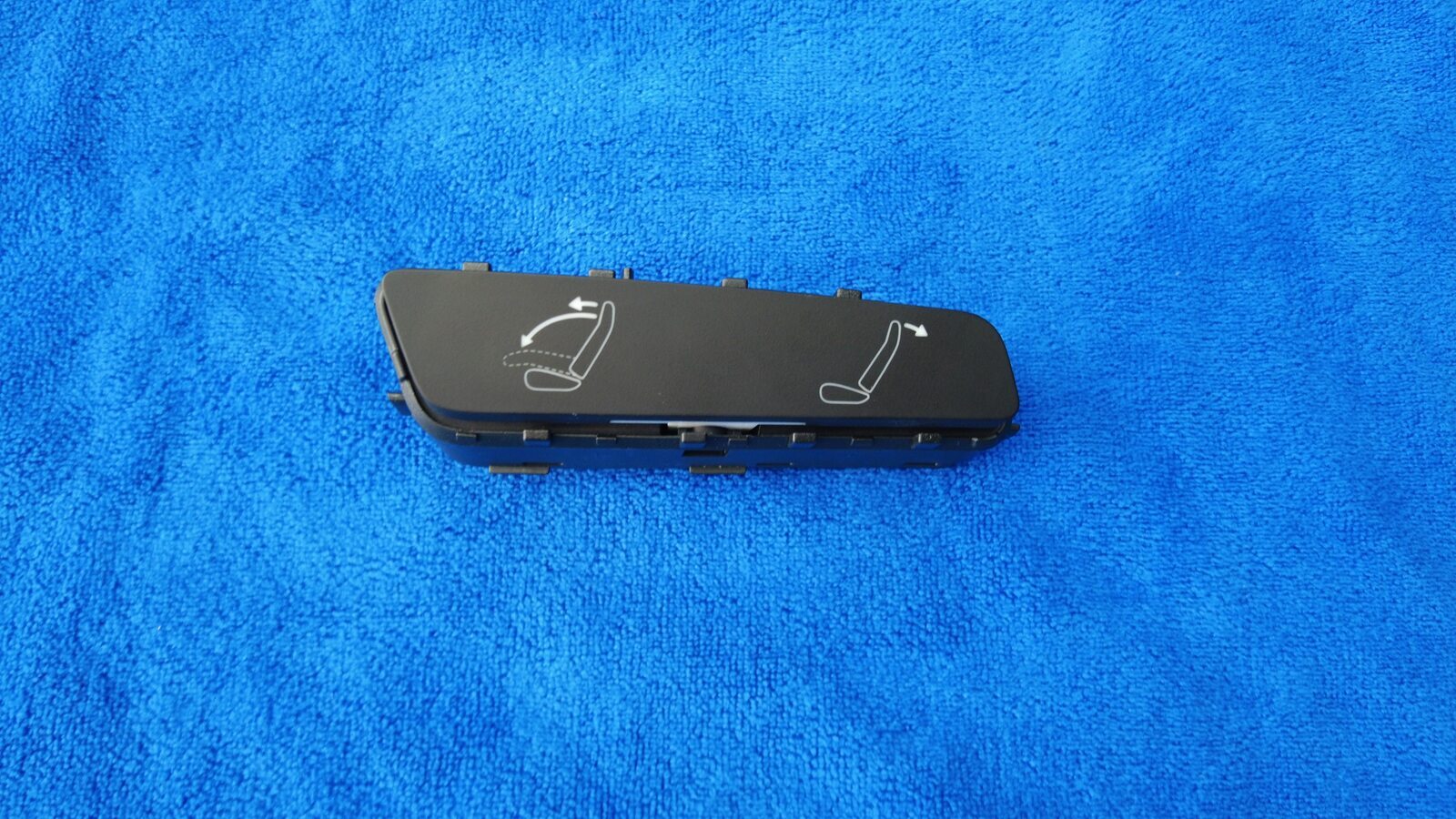

  7. 将左后座椅折叠开关从塑料开关总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 棘轮/扭矩扳手
    • 梅花 T20 批头

安装

  1. 将左后座椅折叠开关安装到塑料开关总成上。
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 棘轮/扭矩扳手
    • 梅花 T20 批头
  2. 将左后座椅塑料折叠开关总成安装到座垫总成上。
  3. 将左侧座椅折叠开关总成安装到左侧座垫开关边框上。
  4. 安装座椅座垫泡沫定位夹。
  5. 连接左后座椅折叠开关连接器。
  6. 安装将座椅折叠开关固定到座垫泡沫的螺栓。
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
    • 4 英寸加长件
  7. 安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
