总成 - 仪表板 - 下(拆卸和更换)
校正代码
待定
FRT
0.12
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将仪表板下部总成固定到仪表板支架的螺钉 |
![]() 2.3 Nm (1.7 lbs-ft) |
|
重复使用 |
拆卸
- 拆下仪表板左侧端盖。请参阅仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
- 拆下驾驶位脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))。
-

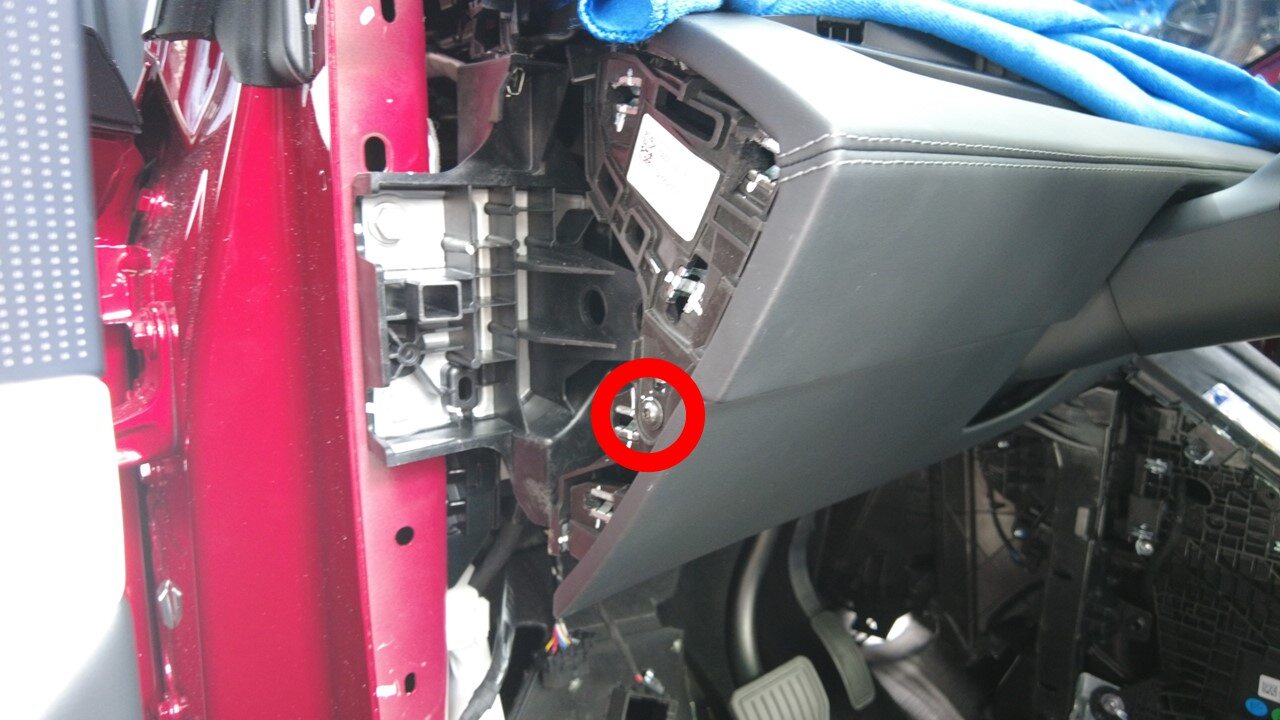

拆下将仪表板下部总成固定到仪表板支架的螺钉。
TIp推荐使用以下工具:
- 梅花 T20 批头

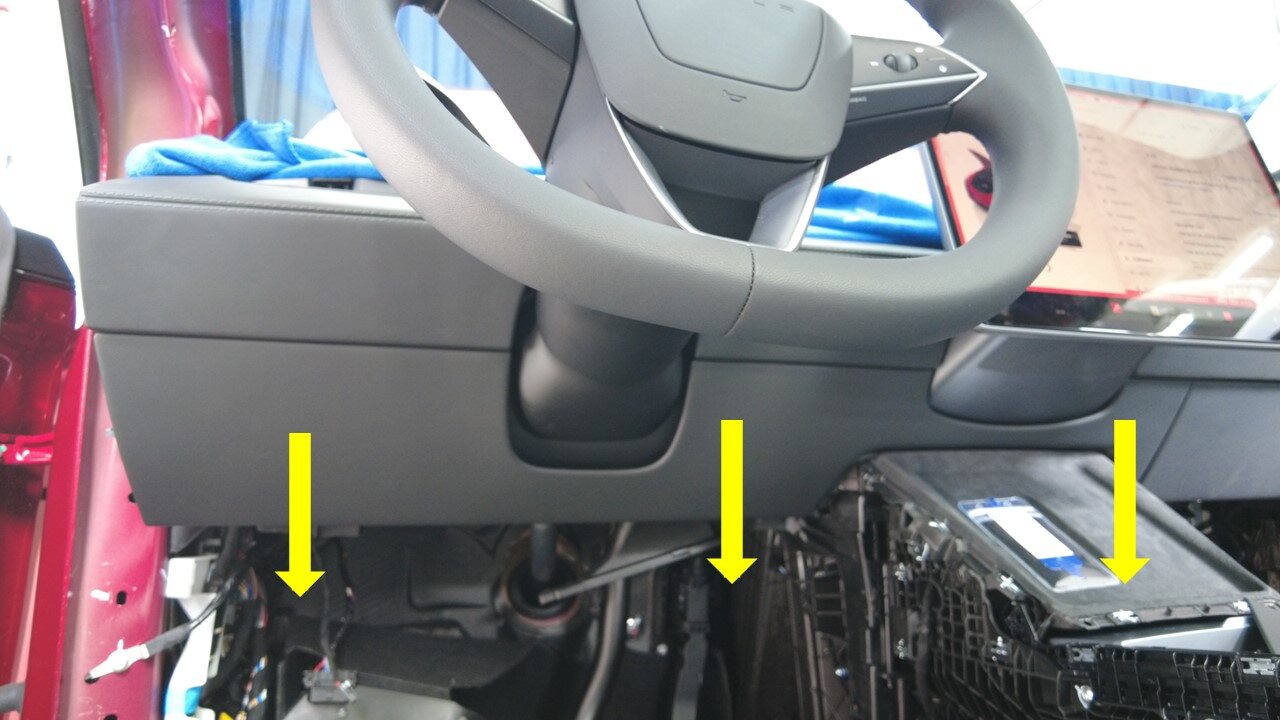

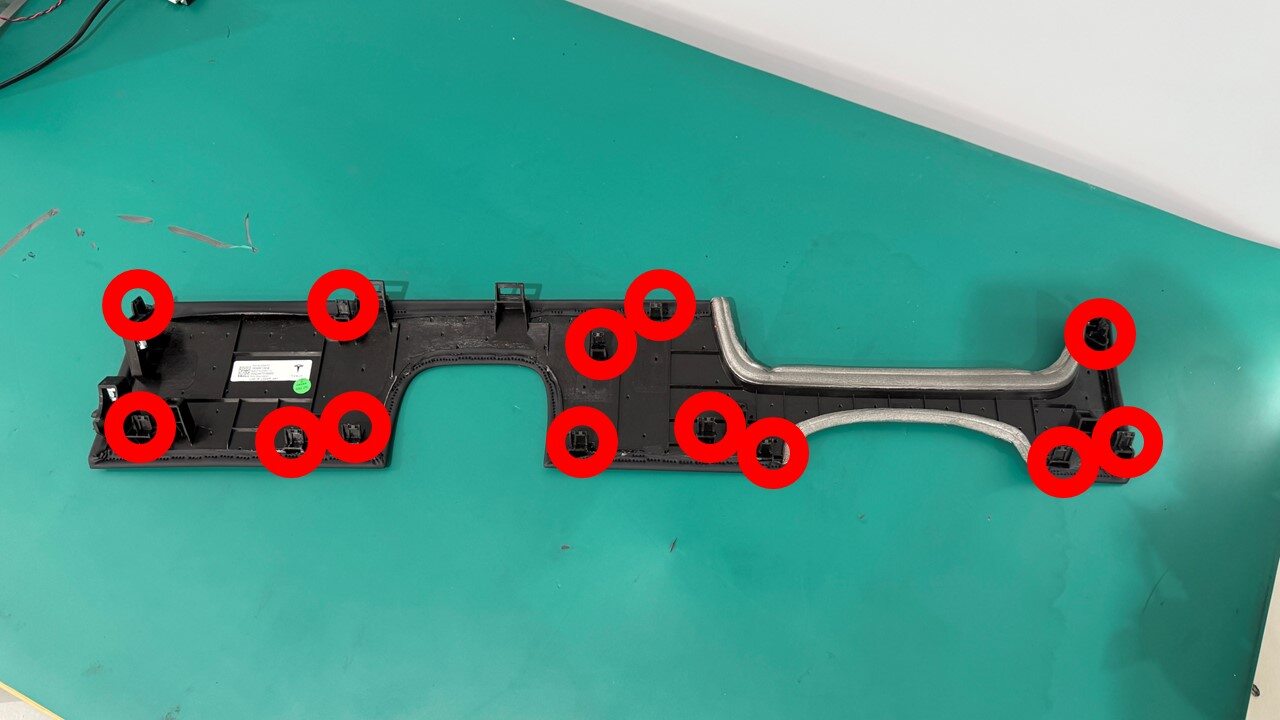

- 松开锁片(13 个),将仪表板下部总成从车辆上拆下。
安装
- 接合锁片(13 个),以安装仪表板下部总成。
-
安装将仪表板下部总成固定到仪表板支架的螺钉。2.3 Nm (1.7 lbs-ft)TIp推荐使用以下工具:
- 梅花 T20 批头
- 安装驾驶位脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))。
- 安装仪表板左侧端盖。请参阅仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
