半轴 - 后 - 左侧 ((拆卸和更换))

校正代码 4030010202 FRT 1.02 注意:除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

设备:
  • 1133386-00-A - Model 3 车轴提取器

扭矩规格

表 1. 扭矩规格半轴 - 后 - 左侧 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
左后半轴螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1765133-00-A
将左后制动盘固定到轮毂轴承的螺栓
5 Nm (3.7 lbs-ft)
  • 1/4 英寸钻头 10 毫米深磁性套筒
  • 1/4 英寸钻头六角梅花套筒,T30
重复使用
将左侧后制动钳固定到左侧后转向节的螺栓
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
  • 棘轮/扭矩扳手
更换 1088969-00-B
将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 梅花 T30 套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
将左后平衡杆连杆固定到左后转向节的螺母
55 Nm (40.6 lbs-ft)
  • 15 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1111542-00-A
将左后上尾连杆固定到左后转向节的螺栓和螺母
134 Nm (98.8 lbs-ft)
  • 21 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后上前连杆固定到转向节的螺栓和螺母
84 Nm (61.9 lbs-ft)
  • 18 毫米套筒
  • 3 英寸加长件
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后止推杆固定到转向节的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 3/8 英寸无绳冲击钻头
  • 18 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将左后下前连杆固定到转向节的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 3/8 英寸无绳冲击钻头
  • 18 毫米深套筒
  • 3 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机
  3. 打开左侧前车门,降下左侧前车窗。
  4. 启用电子驻车制动 (EPB) 维护模式。
    1. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式
    2. 解锁车辆网关。请参阅 网关(解锁)
    3. 踩下制动踏板,同时点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,再选择Action Selection下拉列表中的Start。点击Run,然后等待例行程序完成。
    如需要,还可以在EPB Selection字段中选择Left/Right
  5. 松开左侧后轮毂螺母,但请勿在此时拆下车轮。请参阅 轮毂总成(拆卸和安装)
  6. 松开左侧后半轴螺母。
  7. 拆下左侧后车轮。请参阅 轮毂总成(拆卸和安装)
  8. 拆下左侧后悬架护罩。请参阅 后悬架盖板 - LH(拆卸和更换)
  9. 拆卸中间流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))
  10. 向左侧后悬架弹簧上安装一个弹簧压缩器:
    警告
    压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前,请参阅弹簧压缩器套件的工具介绍,了解其他警告和注意事项。
  11. 将车辆降至适宜的作业高度,然后将举升机置于锁止位。

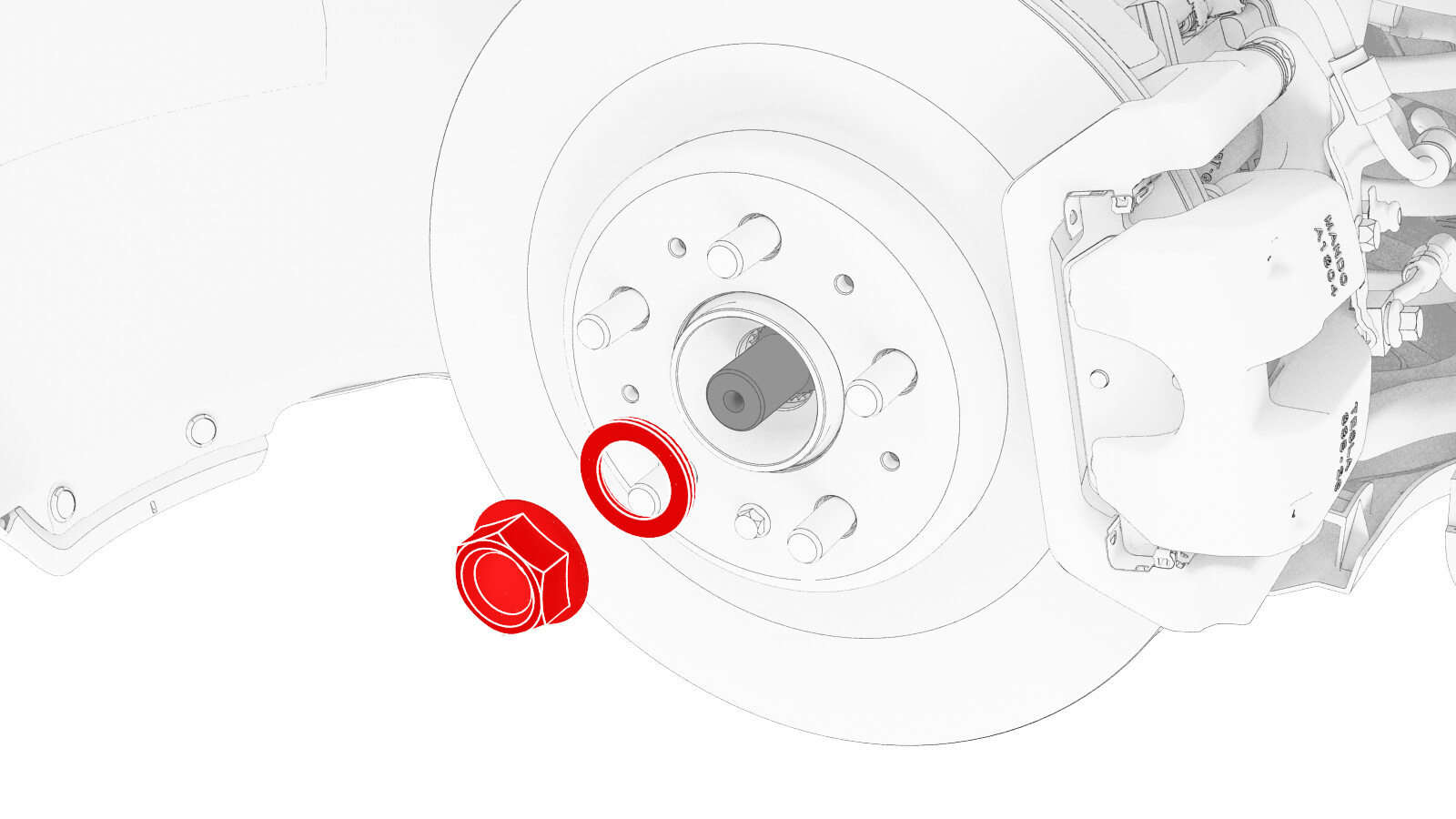

  12. 拆下并弃用左侧前驱动电机的半轴螺母和垫圈。
    垫圈固定在螺母上。
  13. 拆下将左侧后制动盘固定到轮毂的螺栓。
    新款车辆上的紧固件类型可能有所不同。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
    • 1/4 英寸钻头六角梅花套筒,T30

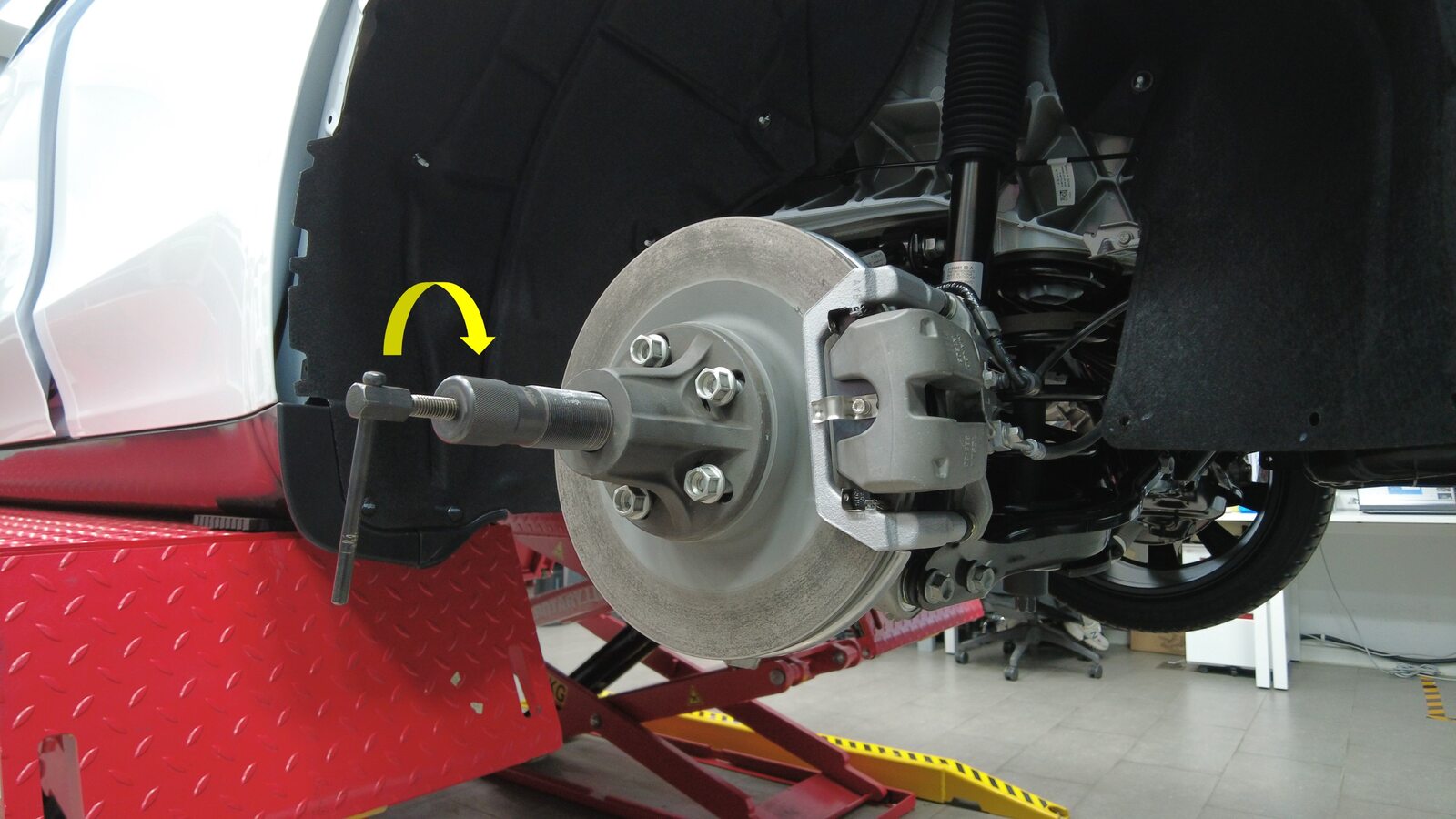

  14. 将轮毂轴承拉拔器安装到左后制动盘上,使用轮毂轴承拉拔器将左后半轴从轮毂轴承花键上分离,然后将轮毂轴承拉拔器从左后轮毂轴承总成上拆下。
  15. 拆下并弃用将左侧后制动钳固定到左侧后转向节的螺栓 (x2),从转向节上拆下制动钳,然后将制动钳挂在 S 型挂钩上。
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
    • 棘轮/扭矩扳手
  16. 拆下将左后防抱死制动系统轮毂转速传感器线缆固定到转向节的索环。
  17. 拆下将左后防抱死制动系统轮毂转速传感器固定到转向节的螺栓,然后拆下左后轮毂转速传感器。
    提示
    推荐使用以下工具
    • 梅花 T30 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  18. 拆下并弃用将左后平衡杆连杆固定到左后转向节的螺母。
    先松开螺母,然后用六角扳手反向固定球头,继续拆卸螺母。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  19. 拆下将左后上尾连杆固定到左后转向节的螺栓和螺母。
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  20. 拆下将左侧后上部前连杆固定到转向节的螺栓和螺母。
    提示
    推荐使用以下工具
    • 18 毫米套筒
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  21. 拆下将左后止推杆固定到转向节的螺栓和螺母。
    提示
    推荐使用以下工具
    • 3/8 英寸无绳冲击钻头
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  22. 拆下将左后下前连杆固定到转向节的螺栓和螺母。
    提示
    推荐使用以下工具
    • 3/8 英寸无绳冲击钻头
    • 18 毫米深套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  23. 在左后下尾连杆下方放置支支撑架。

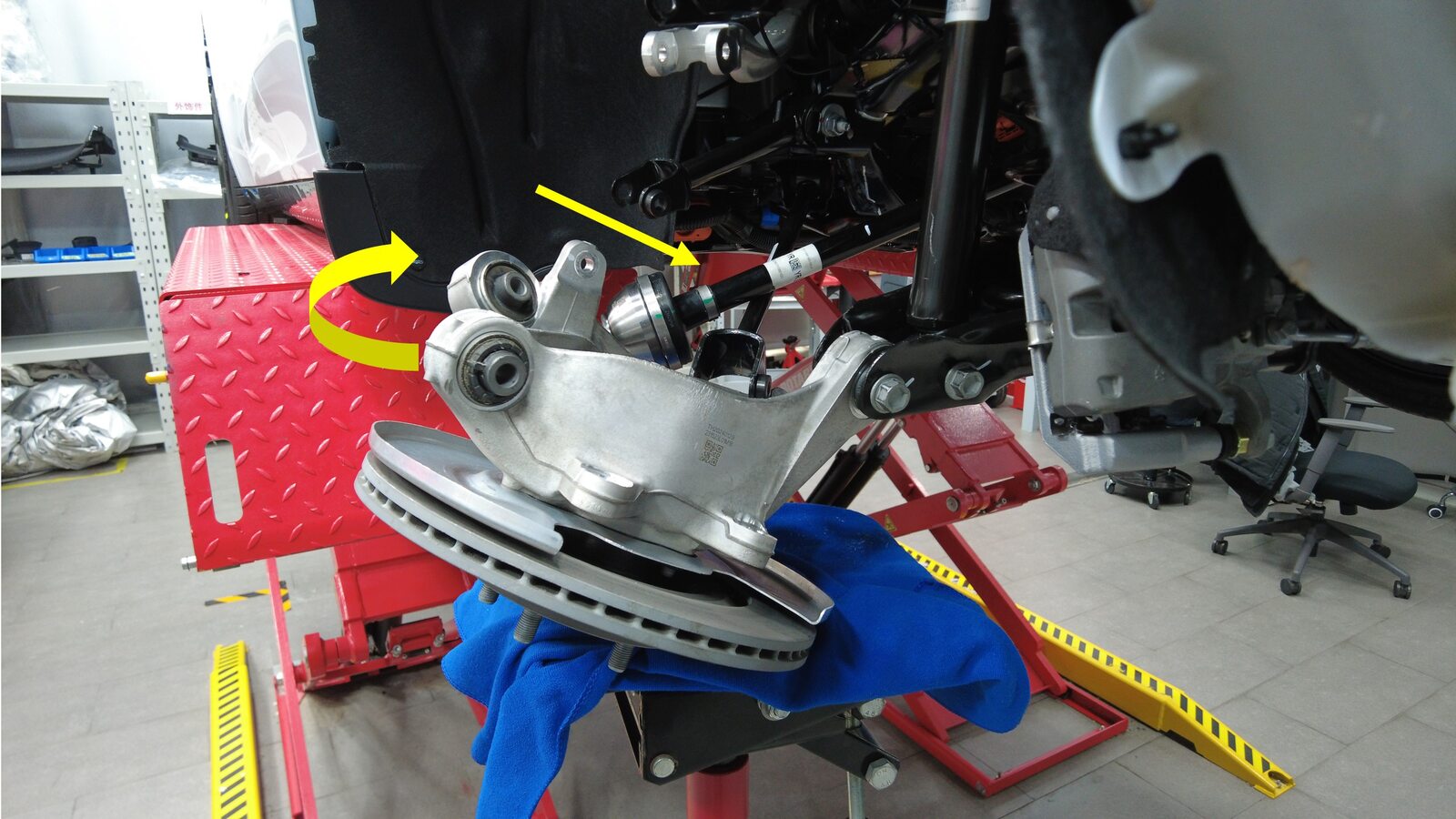

  24. 在协助下,摆动取出左后转向节上部,然后将半轴从轮毂轴承上拆下。

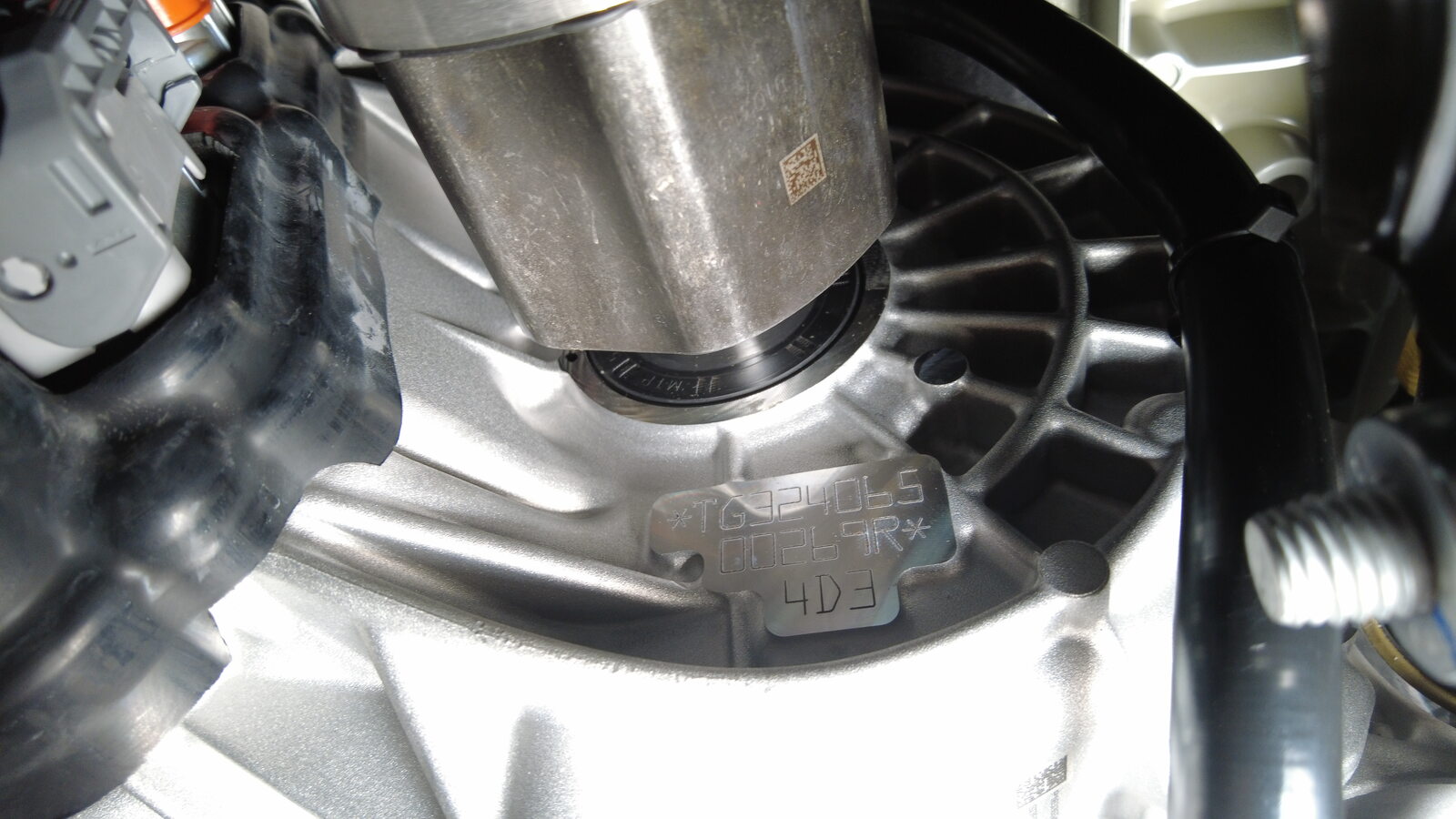

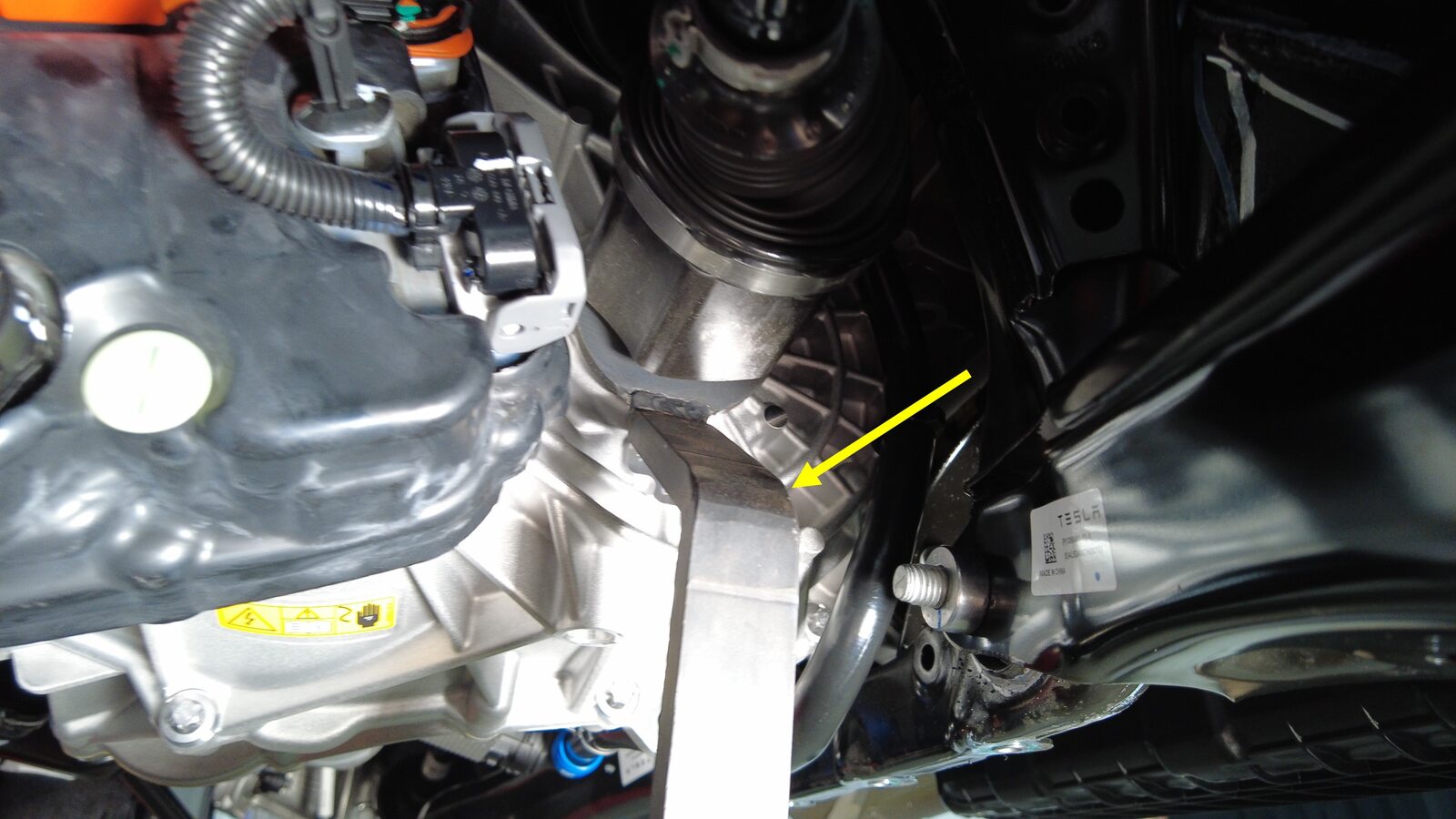

  25. 将左后半轴从后驱动电机上松开。
    警告
    需格外小心,请勿损坏半轴套和油封。

安装

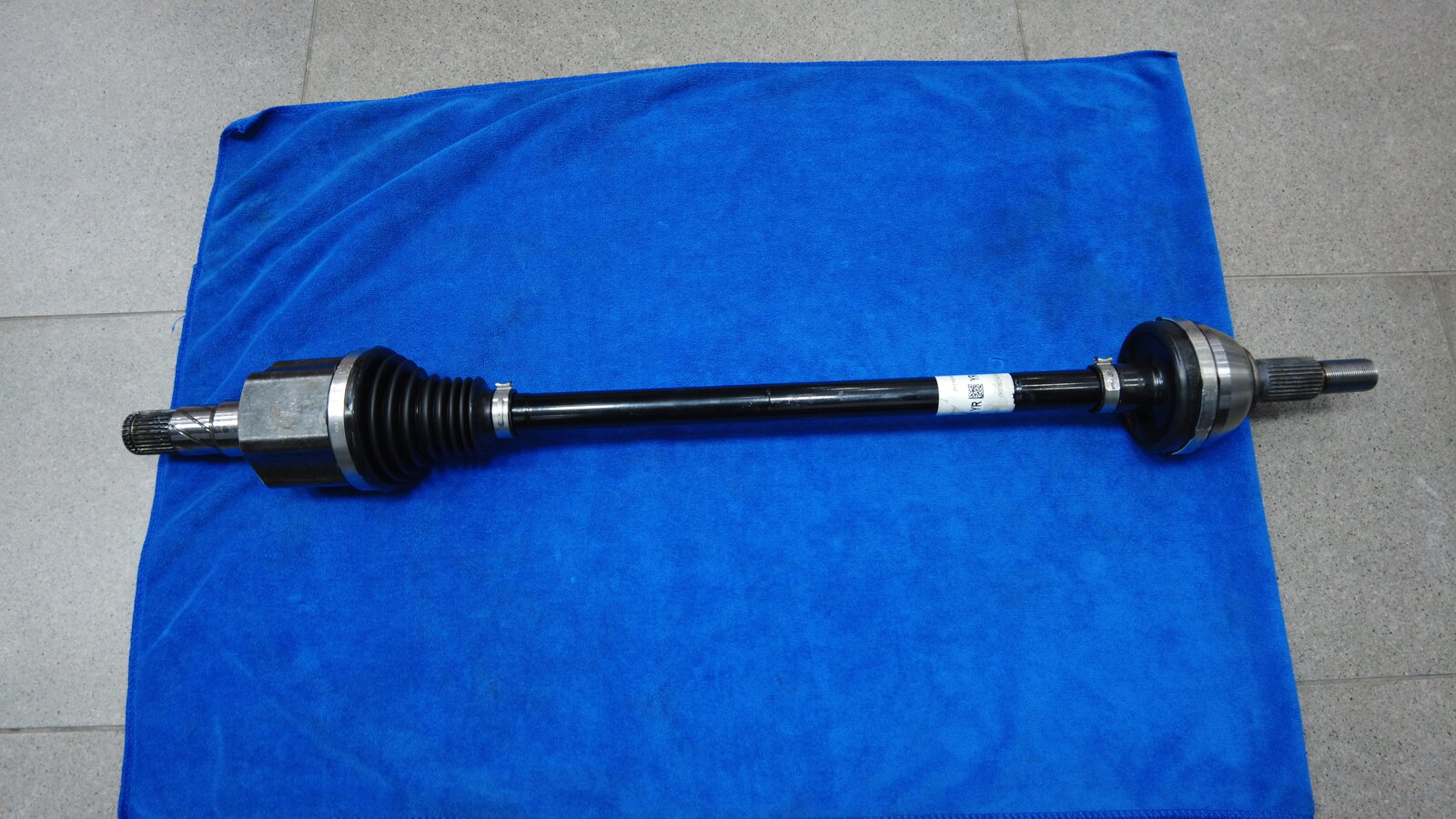

  1. 向左侧后半轴总成外侧涂抹 Molykote M-77 润滑膏
    如有必要,请在涂抹前清洁半轴。
    警告
    在轴上涂抹的量应不超过 1 克。请勿涂抹在花键上。

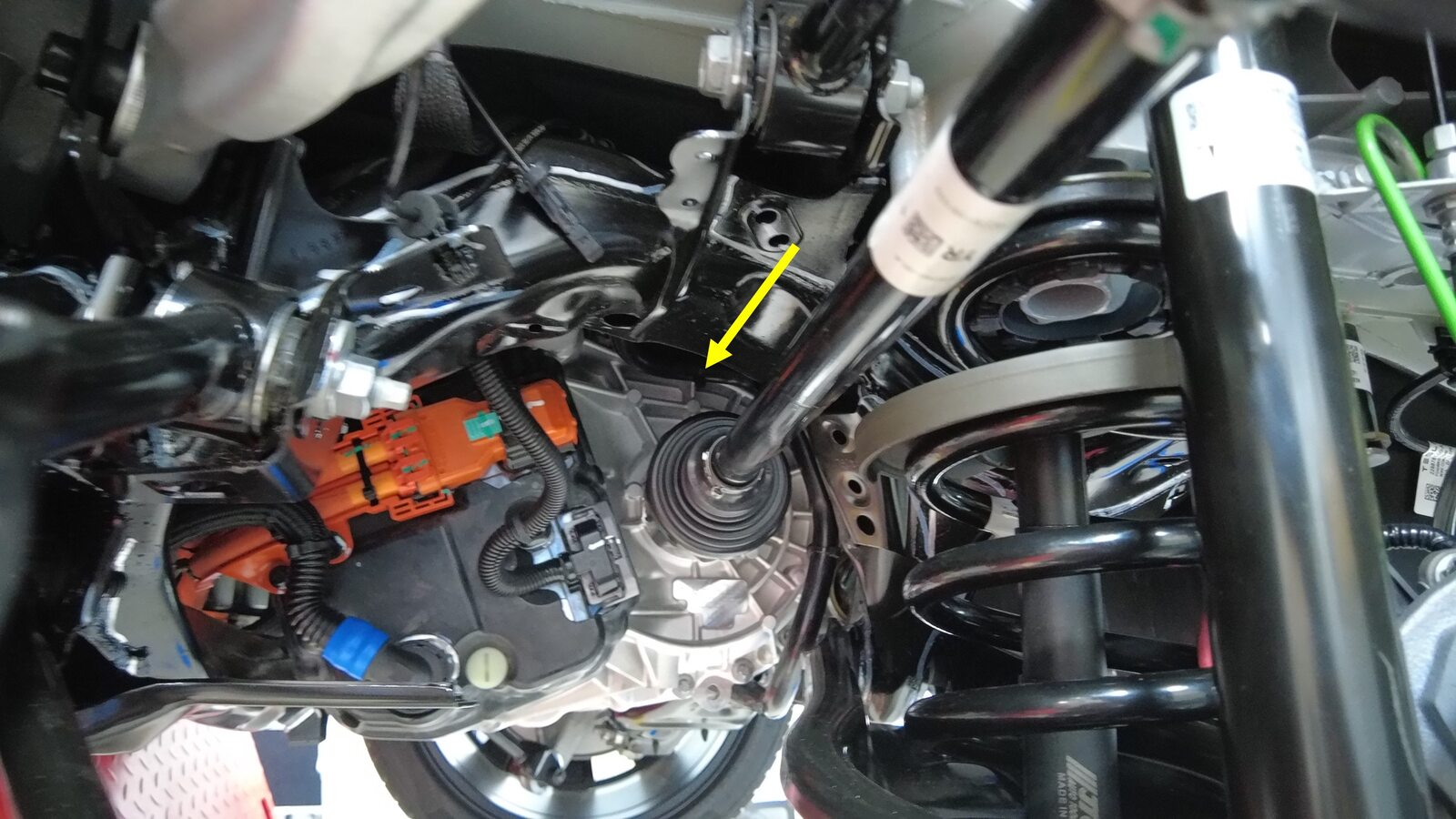

  2. 将左后半轴小心推入后驱动电机,直至半轴端头与小齿轮轴接触并发出“咔嗒”声。
    警告
    需格外小心,请勿损坏半轴。
    将半轴卡环锁定到位时,可以感觉到半轴上有轻微拉力。拉动半轴内盖,确认卡环锁定到位。
  3. 在协助下,将半轴安装到轮毂轴承上,然后摆动安装左后转向节上部。
  4. 将左后下前连杆放置到转向节上,然后安装螺栓和螺母并手动拧紧。
  5. 将左后止推杆放置到转向节上,然后安装螺栓和螺母并手动拧紧。
    提示
    建议在协助下执行此步骤。
  6. 将左后上前连杆安装到转向节,然后手动拧紧螺母和螺栓。
  7. 将左后上尾连杆放置到转向节上,然后安装螺栓和螺母并手动拧紧。
  8. 安装并手动拧紧新的螺母,将左平衡杆连杆固定到左后转向节。
    55 Nm (40.6 lbs-ft)
    用 5 毫米六角扳手反向固定球头。
    安装后,使用油性记号笔标记螺母。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 安装将左后防抱死制动系统轮毂转速传感器线缆固定到转向节的索环。
  10. 将左后防抱死制动系统轮毂转速传感器安装到转向节上,然后安装将左后轮毂转速传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T30 套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  11. 安装新的螺栓(2 个),将左后制动钳固定到左后转向节。
    83 Nm (61.2 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
    警告
    安装制动钳时,请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时,注意勿使挠性制动软管触碰轮拱内衬。
  12. 手动拧紧新垫圈和新螺母,将左半轴固定到轮毂轴承总成上。
    垫圈固定在螺母上。
  13. 将轮毂千斤顶适配器安装到左侧后轮毂上,然后用手拧紧轮毂螺母 (x5)。
  14. 放置并升起托臂支架,以模拟位于行驶高度的悬架。
  15. 测量围板底部和后轴中心的距离,确保后悬架已设置到行驶高度。距离应该为 428 毫米,请使用卷尺或行驶高度测量工具进行测量。如果使用行驶高度测量工具,请按照以下程序操作:
    1. 调整高度测量工具,直至气泡在参考标记中心。
    2. 将可移动滑盖至 "MY REAR" 标记处,然后将滑盖上的箭头与测量刻度尺上的箭头对齐。
    3. 牢固紧固滑盖螺栓,正确锁死设置点位。
    4. 调整托臂支架的高度,通过滑盖调整测量杆,直至其接触到翼子板饰板。
  16. 紧固将左后上尾连杆固定到转向节的螺栓和螺母,然后用油性记号笔标记螺栓和螺母。
    134 Nm (98.8 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  17. 紧固将左后上前连杆固定到转向节的螺栓和螺母,然后用油性记号笔标记螺栓和螺母。
    84 Nm (61.9 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米套筒
    • 3 英寸加长件
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  18. 紧固将左后止推杆固定到左后悬架转向节的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    提示
    推荐使用以下工具
    • 3/8 英寸无绳冲击钻头
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  19. 紧固将左后下前连杆固定到左后转向节的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    提示
    推荐使用以下工具
    • 3/8 英寸无绳冲击钻头
    • 18 毫米深套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  20. 拆下左侧后悬架下方的起重机下方支架。
  21. 拆下固定轮毂千斤顶适配器的轮毂螺母 (x5),然后从车上拆下轮毂千斤顶适配器。
  22. 安装将左侧后制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    新款车辆上的紧固件类型可能有所不同。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
    • 1/4 英寸钻头六角梅花套筒,T30
  23. 拆下左后悬架下方的支撑架。
  24. 将弹簧压缩器从左后悬架弹簧上拆下:
    警告
    释放弹簧张力时,请务必注意。水平固定弹簧并使弹簧背对您。
    警告
    压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前,请参阅弹簧压缩器套件的工具介绍,了解其他警告和注意事项。
  25. 安装左侧后悬架护罩。请参阅 后悬架盖板 - LH(拆卸和更换)
  26. 安装中间流线型护板请参阅 流线型护板 - 后底板 ((拆卸和更换))
  27. 安装左后轮毂,但此时请勿紧固半轴螺母。请参阅 轮毂总成(拆卸和安装)
  28. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,再选择Action Selection下拉列表中的Stop。点击Run,然后等待例行程序完成。
    如需要,还可以在EPB Selection字段中选择Left/Right
  29. 退出“维护模式”。请参阅 维护模式
  30. 紧固左后半轴螺母。
    300 Nm (221.2 lbs-ft)
    提示
    推荐使用以下工具
    • 32 毫米深冲击套筒
    • 回旋头棘轮/回旋头扭矩扳手
  31. 安装左后轮毂盖。
  32. 升起左侧前车窗并关闭左侧前车门。
  33. 将车辆从举升机上移走。
  34. 检查了轮毂定位要求,指出必要时执行定位检查,同时添加了相应的校正代码。
